第36回優秀板金製品技能フェア
学生作品の部 全23作品
学生508
学生作品の部 銀賞

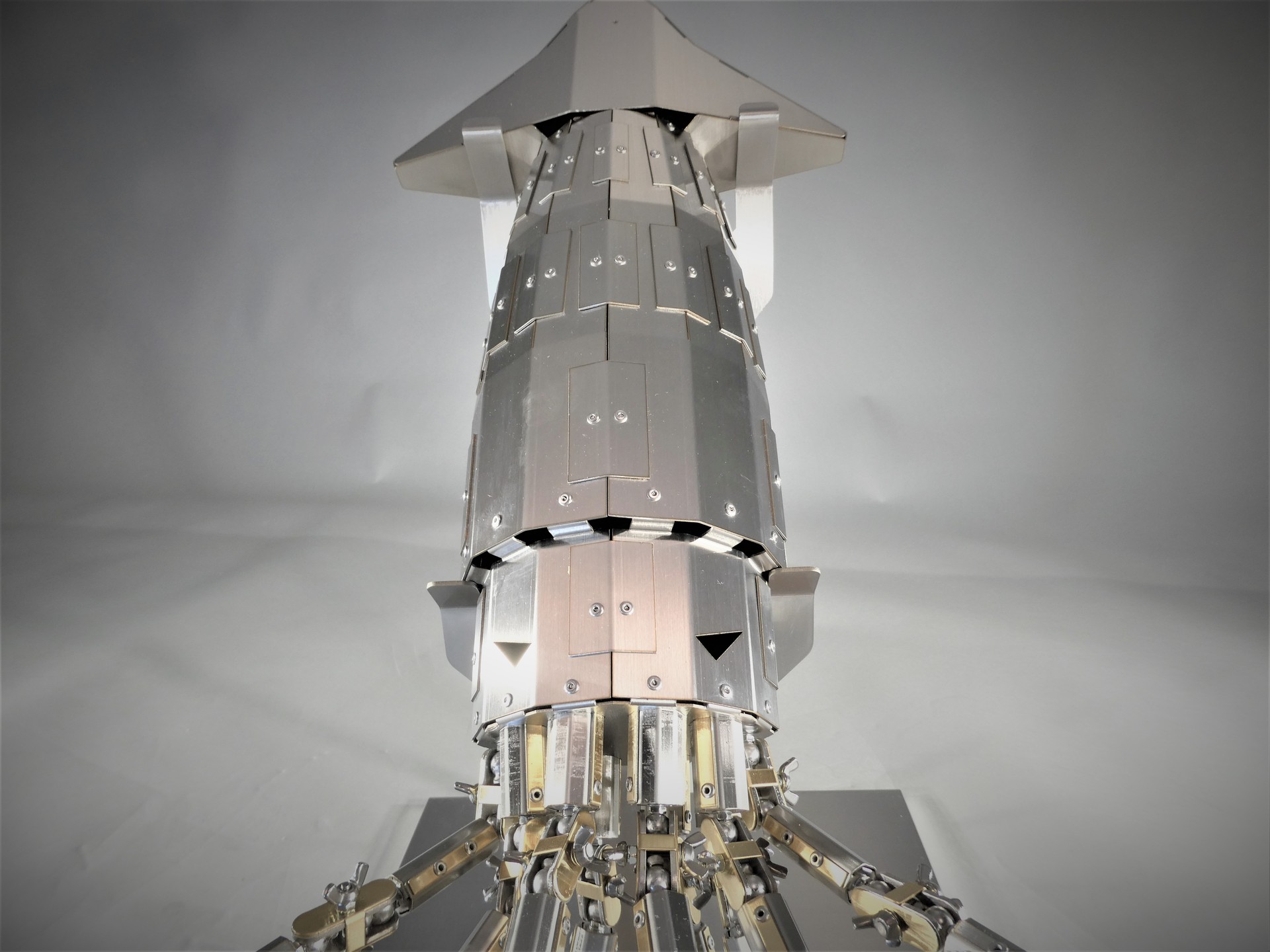

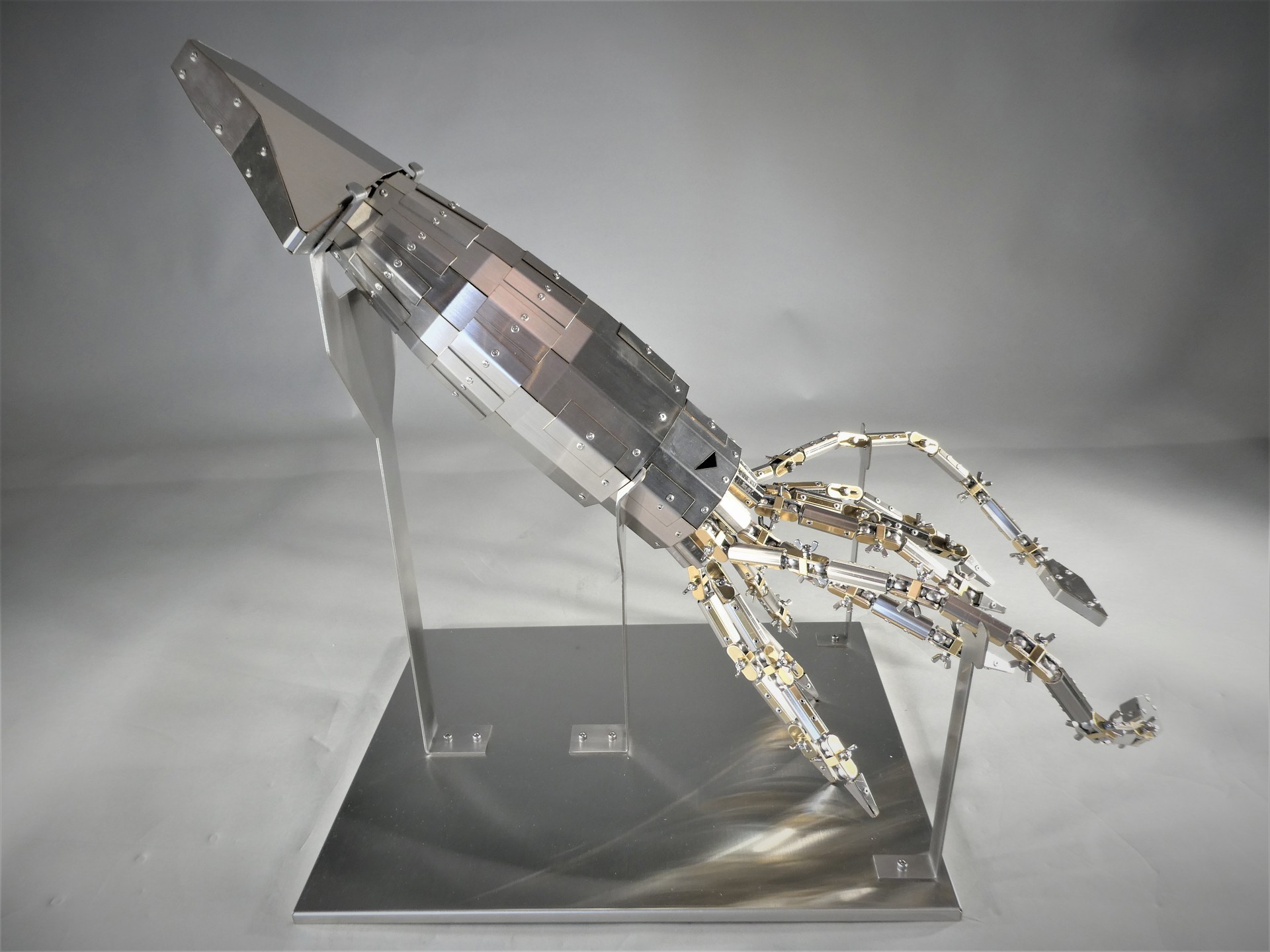

十腕自律型無人潜水艦・烏賊
三重県立津高等技術学校 (三重県)
-
・サイズ: W350 × D650 × H550 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: 2800 分
-
・加工時間: 3000 分／個
-
・加工数量: 1 個
-
・材質: SUS304
-
・板厚: 0.8~2.0 mm
-
・作品種類: オリジナル品
加工工程
CAD/CAM
レーザ加工
パンチング加工
曲げ
塗装
組立
アピールポイント
実際のイカと見比べ、頭・顔・腕の配分を合わせました。
見た目は「生イカではなく、メカメカしくかっこいいイカを作ろう！」という思いで製作しています。

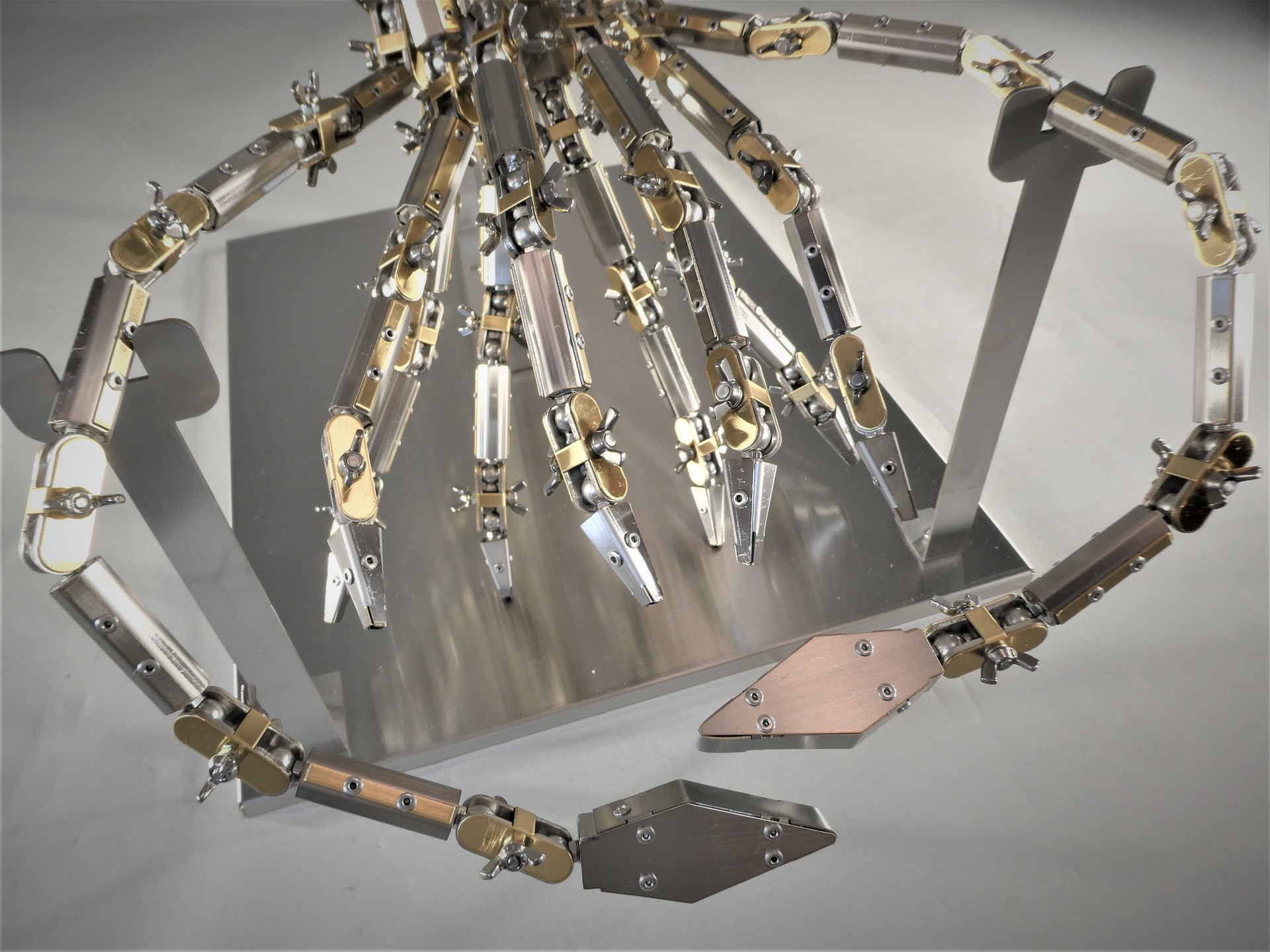

足もしっかりクネクネと動かすことができ、イカ本来の足の動きも再現しました。
重厚感もあり、イカのかっこよさを出せた作品です。
作品テーマを選んだ理由: これまでの作品になく、誰も思いつかないものを作ろうと思いこの作品にしました。
使用材料を決めた理由: 見た目が綺麗なのと、ステンレスだけでは物足りない感じがしたため、銅板も使用しました。
最も重点を置いた点や箇所: 全体のバランスにおいて、腕の位置や楕円状の形を作るための角度の調整
最も苦労した点や箇所: 組立の際に、突き合わせが微妙な寸法で合わないため、各パーツの調整に苦労しました。
製作図面から実際に加工してみて気づいた点: 各パーツで誤差が許されないため、もう少し余裕をみた設計をすべきだと思いました。
