第36回優秀板金製品技能フェア
単体品の部 全107作品
単体083
技能奨励賞

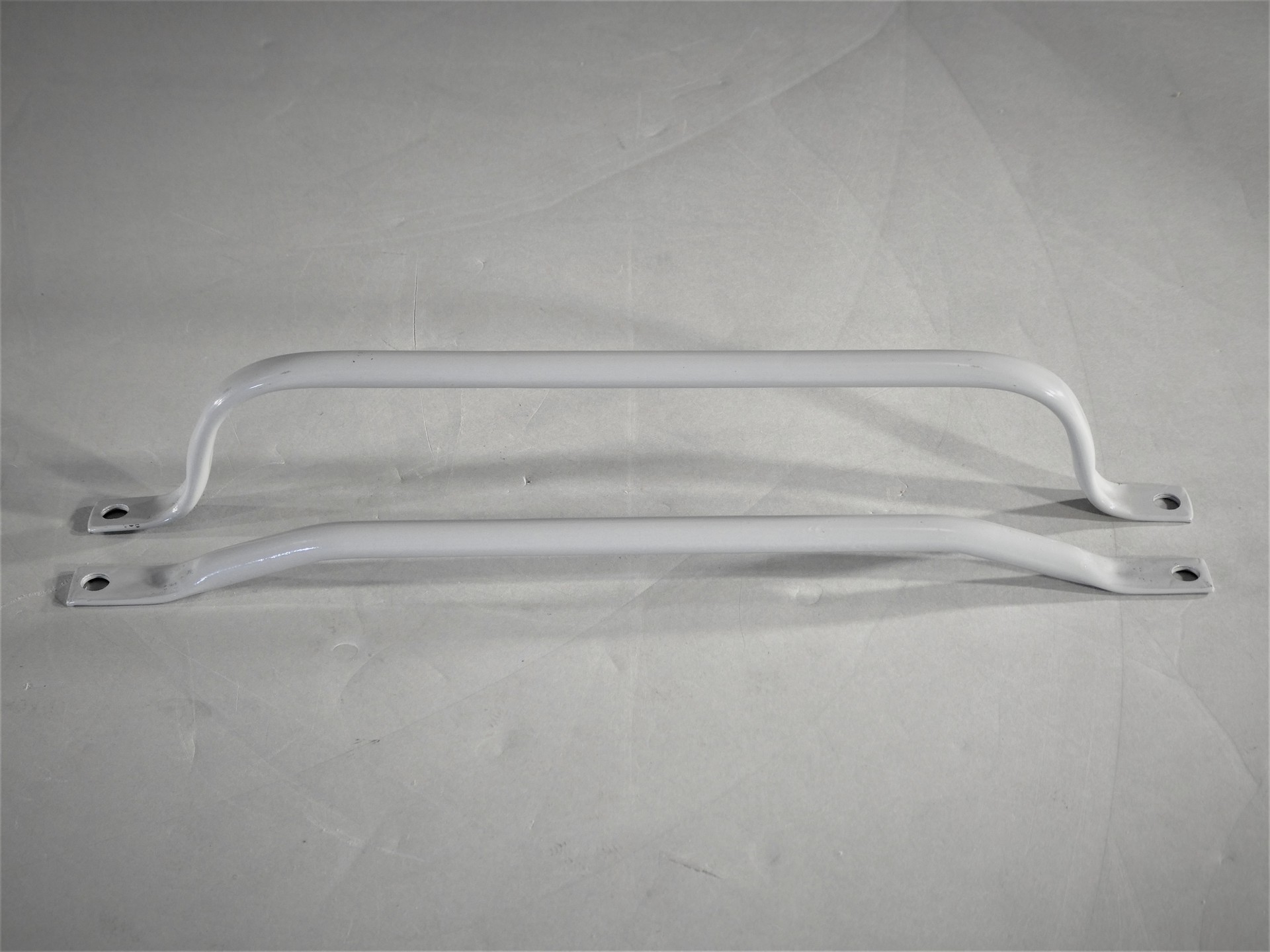

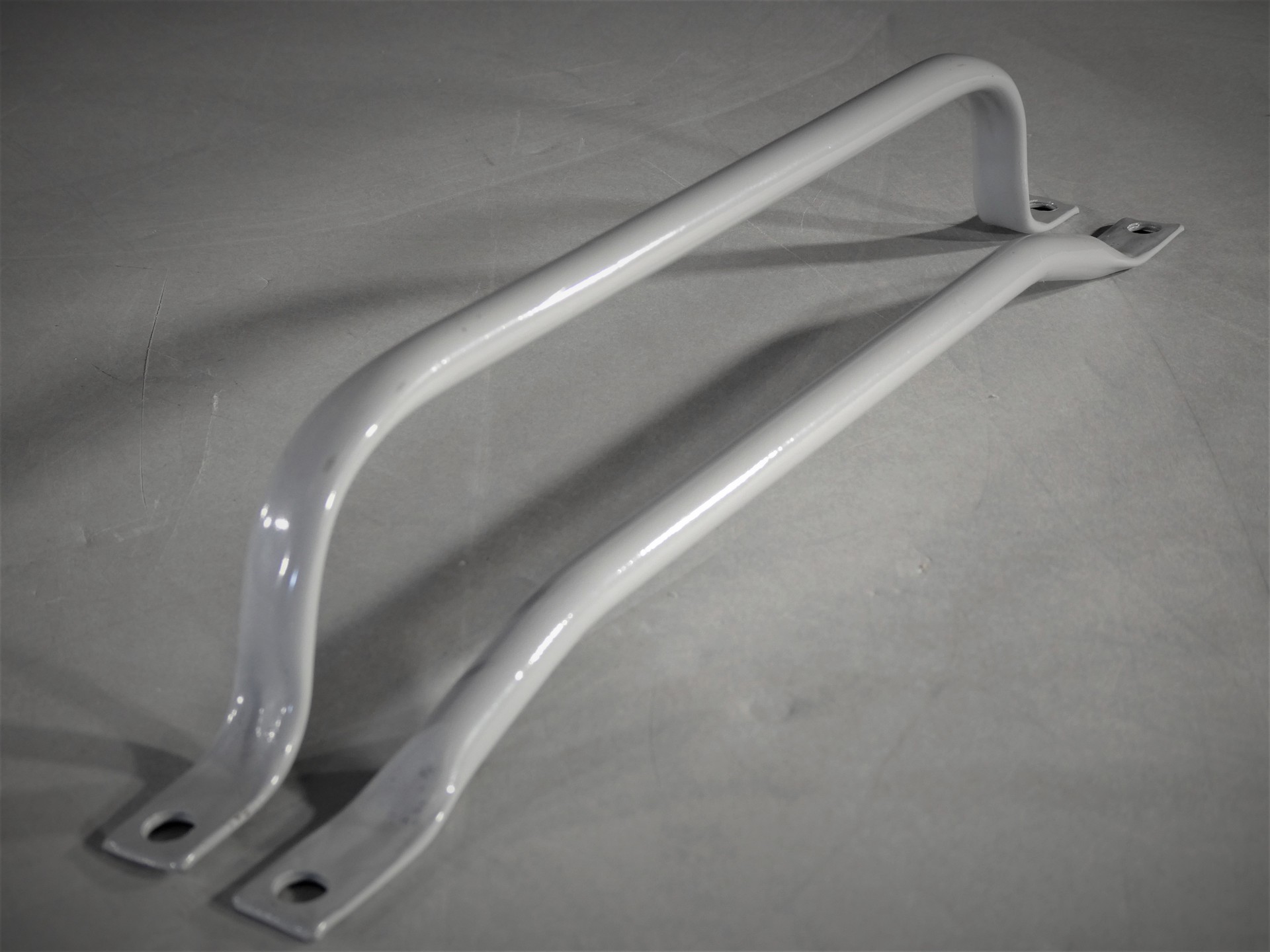

ケーブルサポートバー
大洋金属 株式会社 (兵庫県)
-
・サイズ: W300 × D15 × H50 mm
-
・精度: ± 1.0 mm
-
・プログラム時間: - 分
-
・加工時間: 5 分／個
-
・加工数量: 2 個
-
・材質: SPCC
-
・板厚: 0.5 mm
-
・作品種類: 量産品
加工工程
曲げ
潰し＋穴あけ
塗装
アピールポイント
従来の工程では製品に規定のピッチで穴あけを行い、その穴にインシュロックでケーブルをまとめる必要がありました。
こちらのバーであれば製品に任意の位置にタップ穴を1本あたり2か所ずつあけるだけでよくなり工程が簡略化できます。
2つの角度の金型を社内で製造して、アイアンワーカーを使うことで容易に量産が可能です。

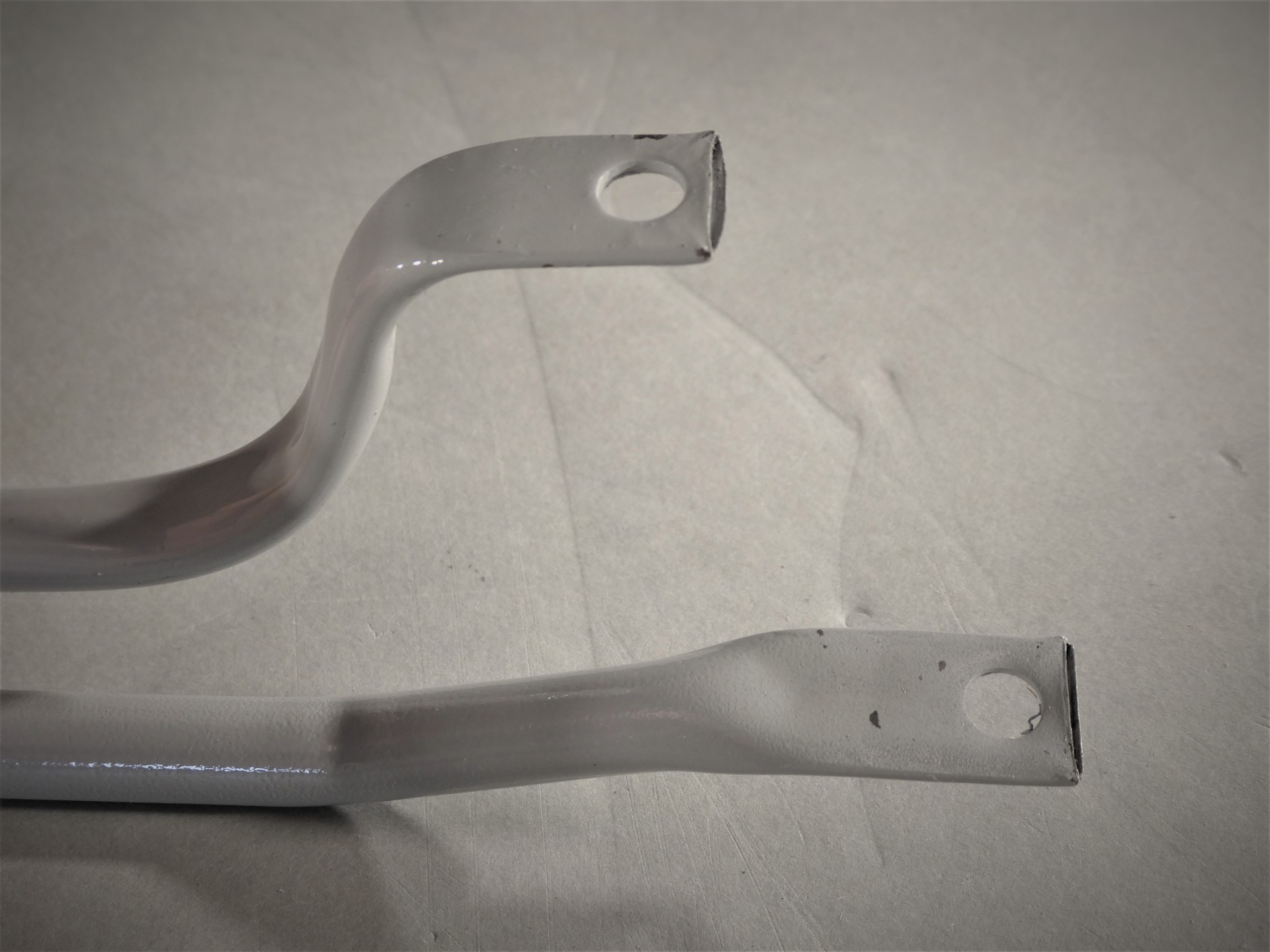

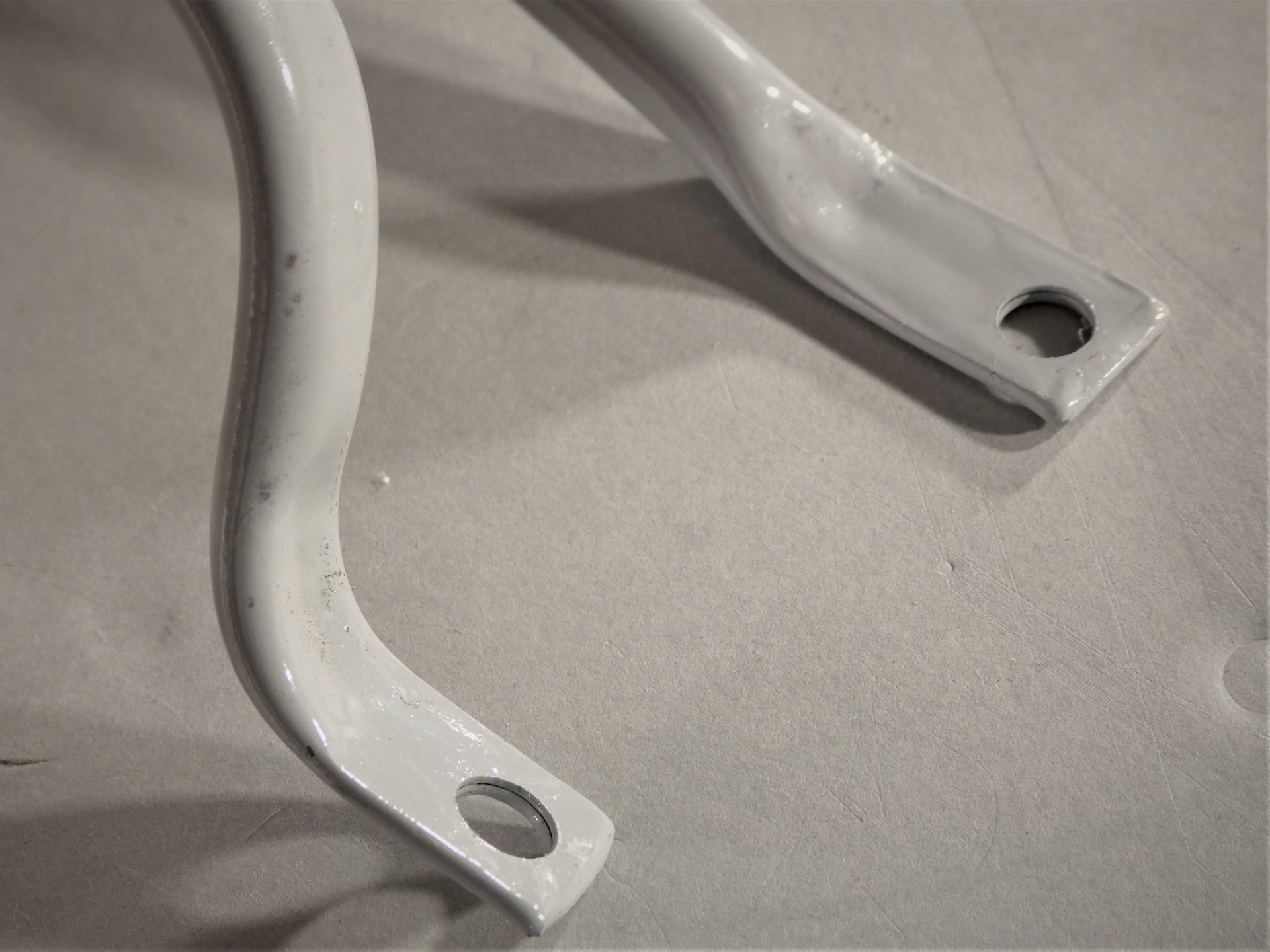

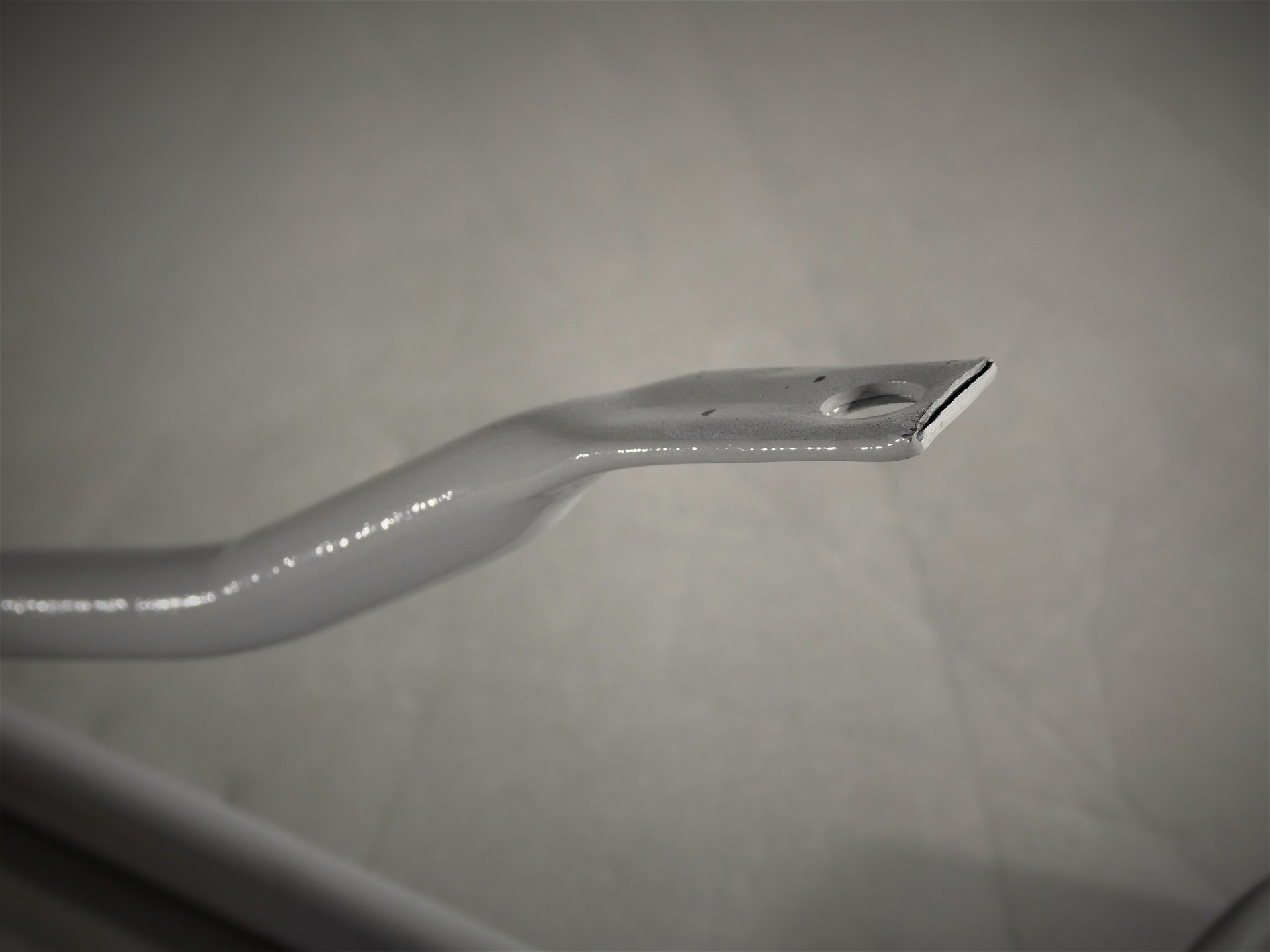

また、サポートバーの先端を１ストロークで穴明けト潰しの同時加工が可能のため、加工時間も短く出来ます。
製品自体は簡単な加工が可能ですが、曲げ用と穴明け用と潰し用の金型製作に苦労しました。
