第36回優秀板金製品技能フェア
単体品の部 全107作品
単体074
中央職業能力開発協会会長賞

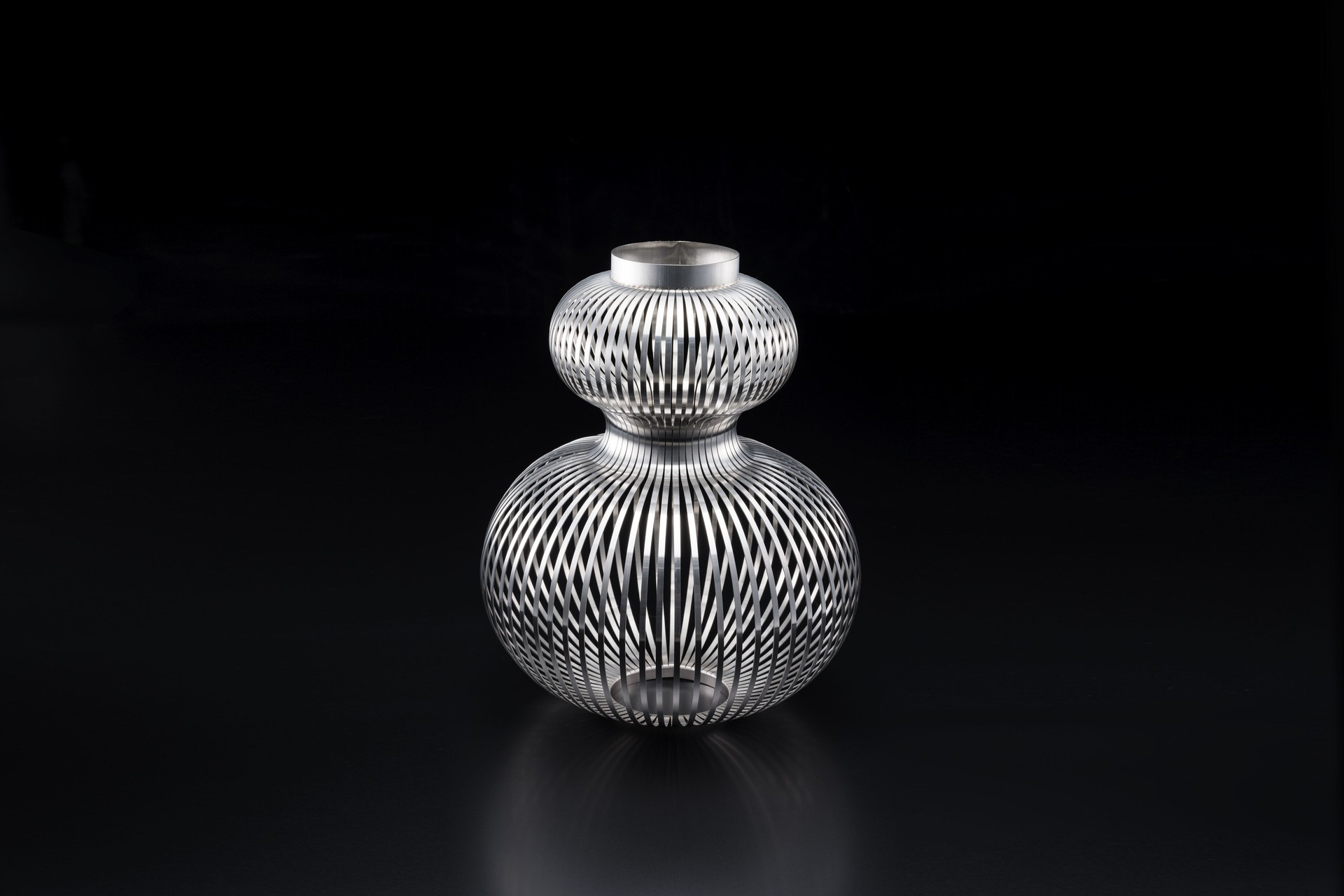

瓢箪ランプシェード
リョーユウ工業 株式会社 (福岡県)
-
・サイズ: W300 × D300 × H380 mm
-
・精度: ± 2.0 mm
-
・プログラム時間: 15 分
-
・加工時間: 180 分／個
-
・加工数量: 1 個
-
・材質: SUS304
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
シャーリング加工
レーザ加工
プレス加工
アピールポイント

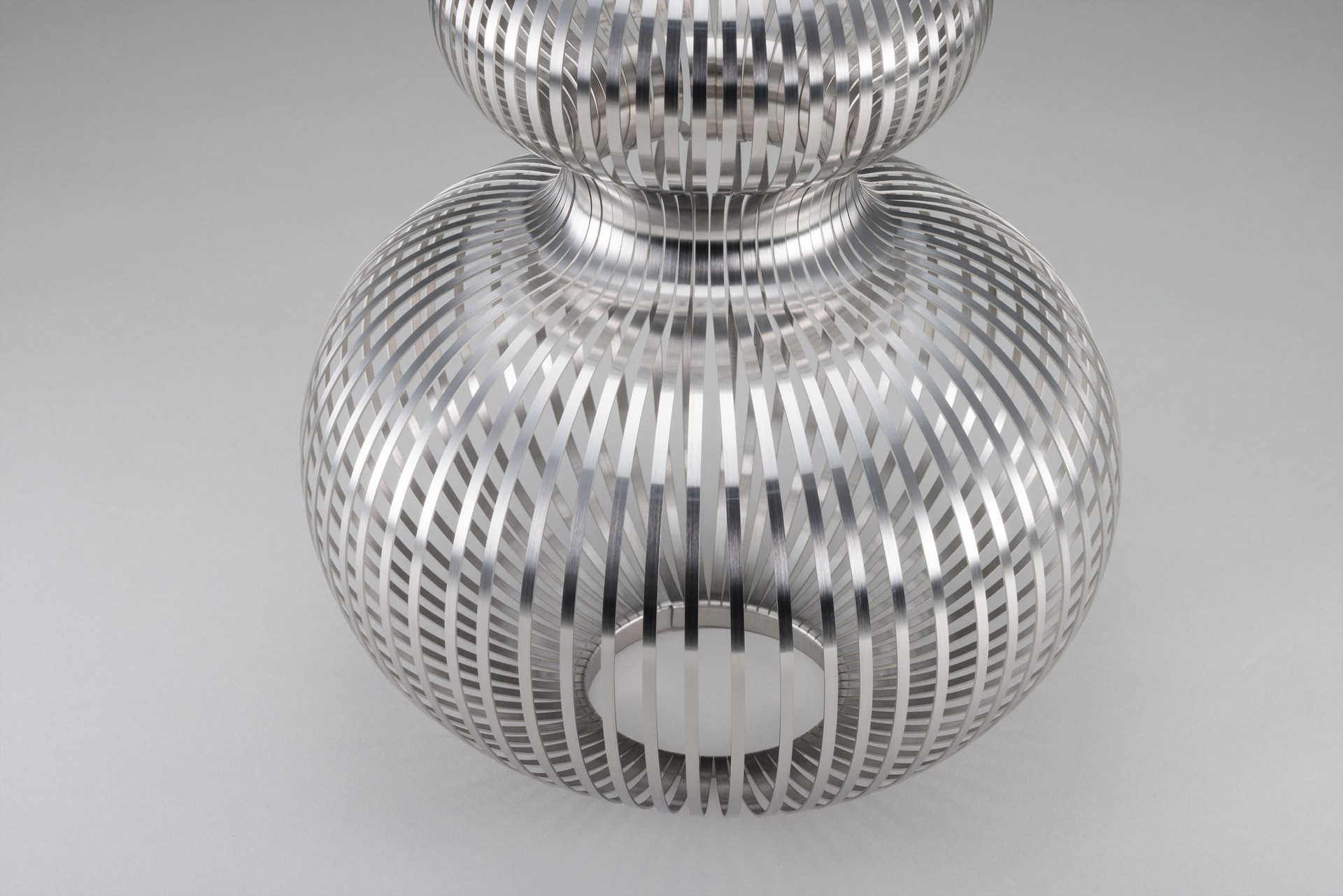

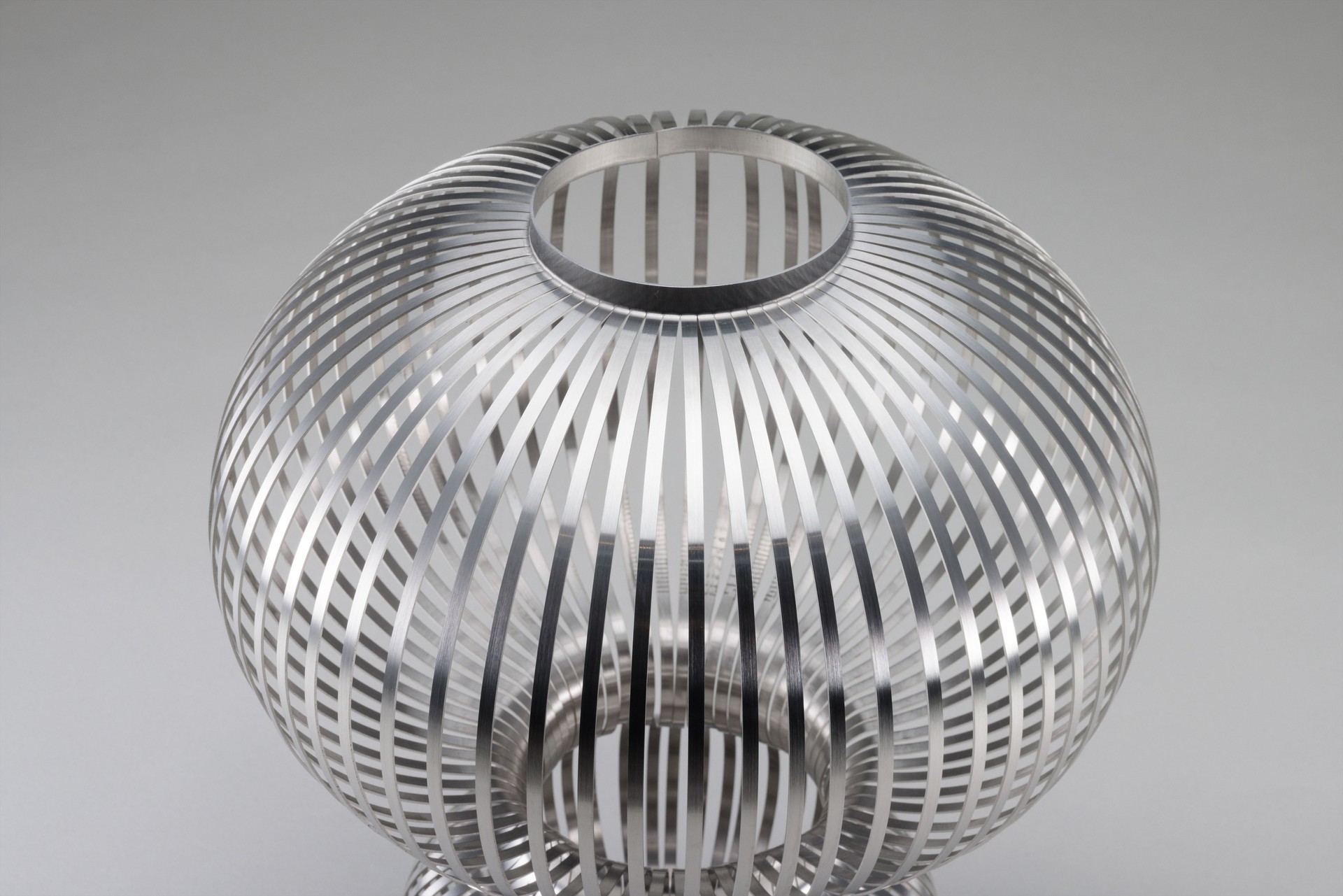

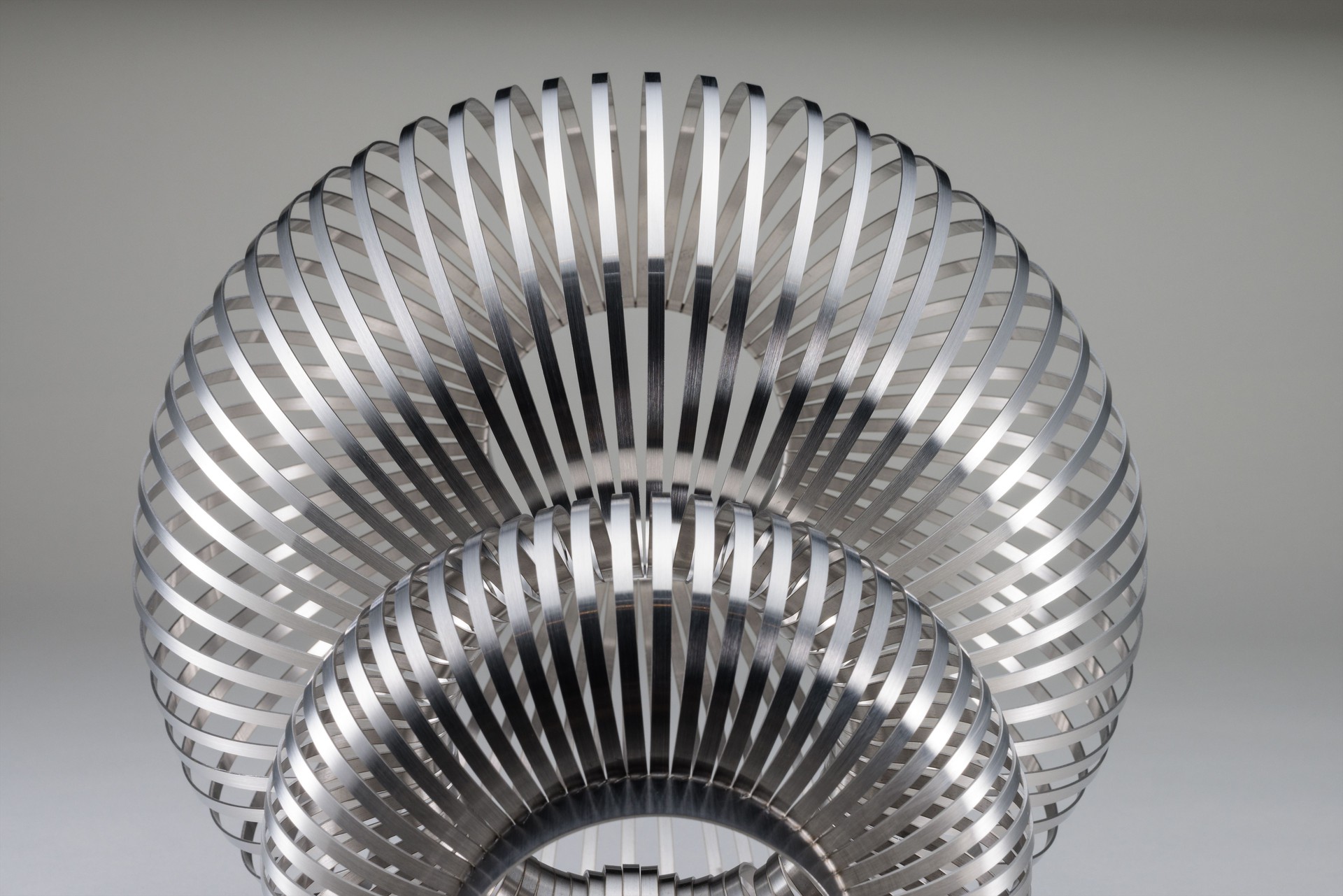

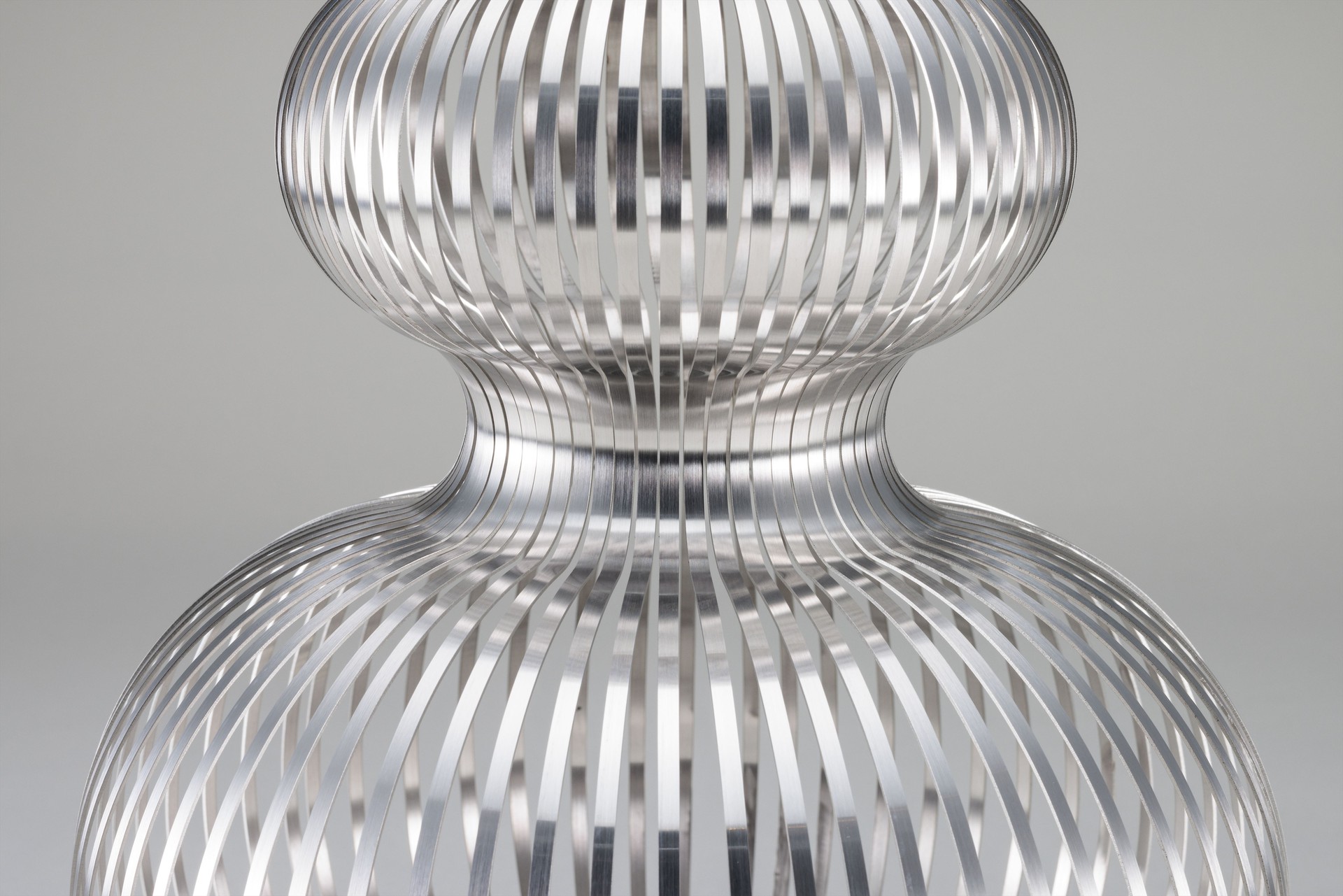

複数のR曲げを組み合わせ、瓢箪型のランプシェードを製作しました。
試作1号は、板にレーザーで10㎜巾の直線のスリットを入れ、①上段部の一部分のR曲げ⇒②中間部の一部分の逆R曲げ⇒③下段部の一部分のR曲げ⇒①⇒②⇒③⇒①⇒②⇒③⇒①⇒②⇒・・・・を繰り返し完成させました。
試作2号は3㎜巾で大きめの波型のスリットを入れ、試作1号と同じ工程で曲げ始めましたが、ひどい反りやヒネリ･捻じれが入り、曲げを修正しながら繰り返しましたが完成に至らず･･･
試作3号は3㎜巾で直線のスリットを試みましたがレーザ切断の不良で、4㎜巾に変更。しかし、またもやレーザ切断にて5㎜巾にて加工し､R曲げの工程を繰り返し完成させました。
5㎜巾でも反りやヒネリ･捻じれが入り、修正⇒曲げ⇒修正⇒曲げの繰り返しでした。
