第36回優秀板金製品技能フェア

単体品の部 全107作品

単体042

厚生労働大臣賞

DNA~融合~

株式会社 佐藤医科器械製作所 (滋賀県)

  • サイズ: W107 × D107 × H110 mm

  • 精度: ± 1.0 mm

  • プログラム時間: 40 分

  • 加工時間: 480 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 3.0 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • パンチレーザ加工

  • 表面仕上げ

  • 曲げ

  • 溶接

  • 表面仕上げ

アピールポイント

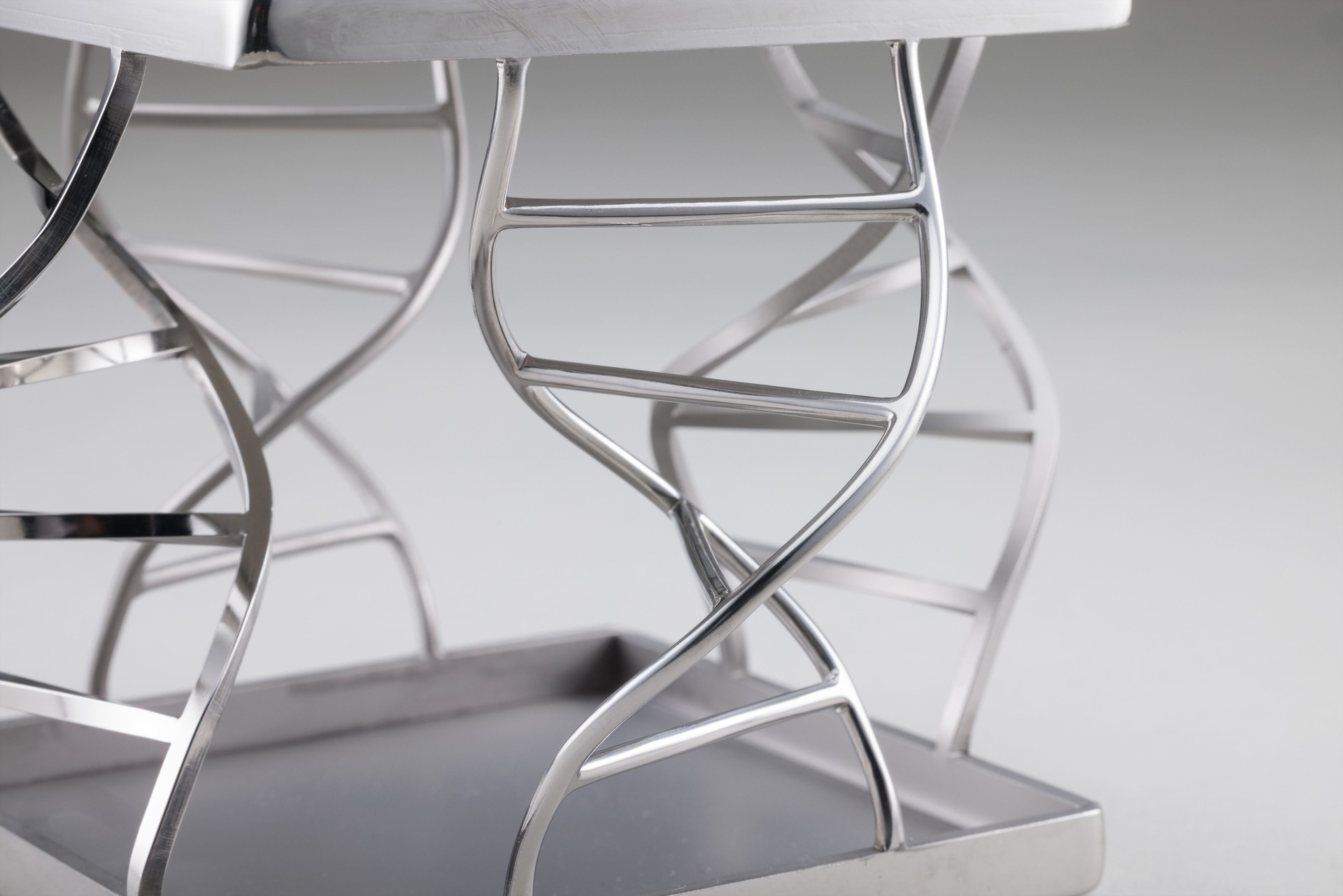

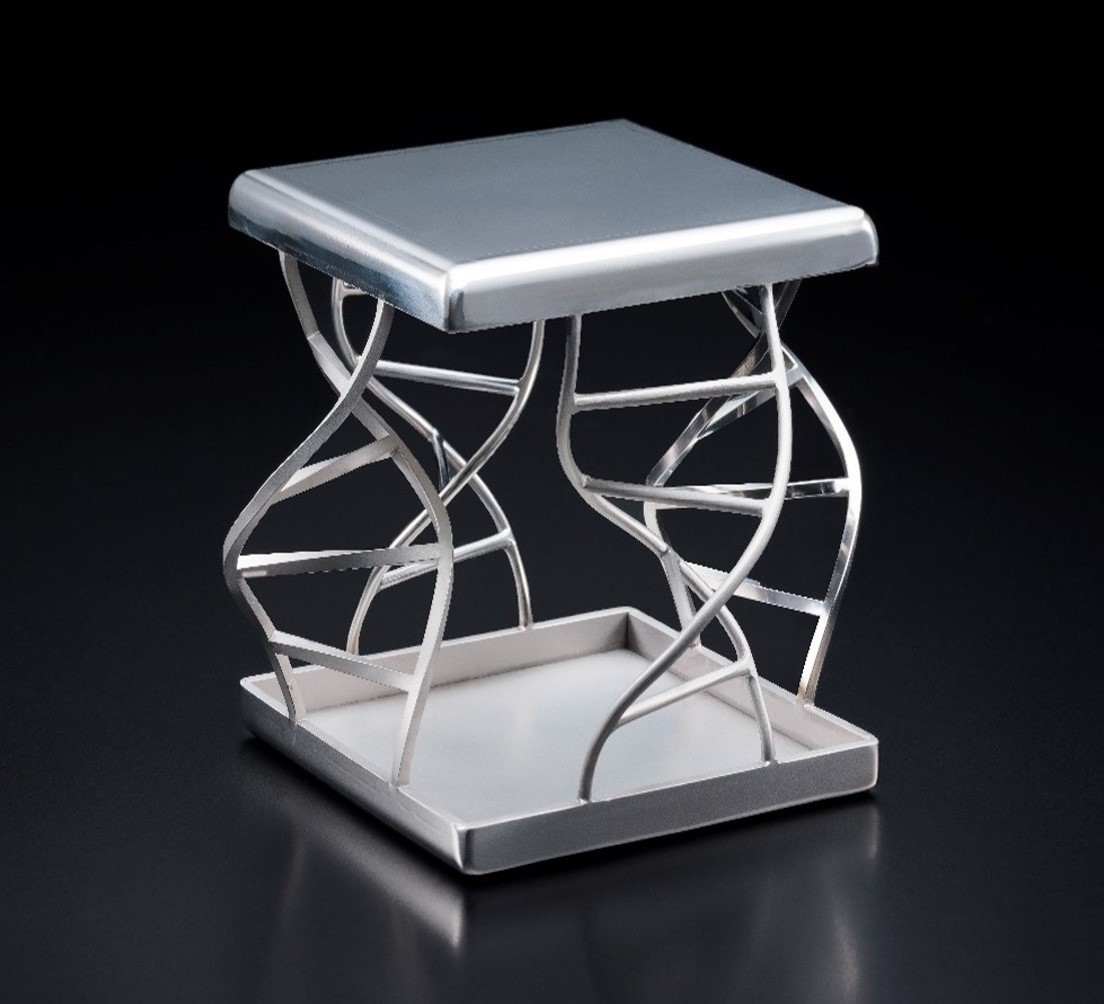

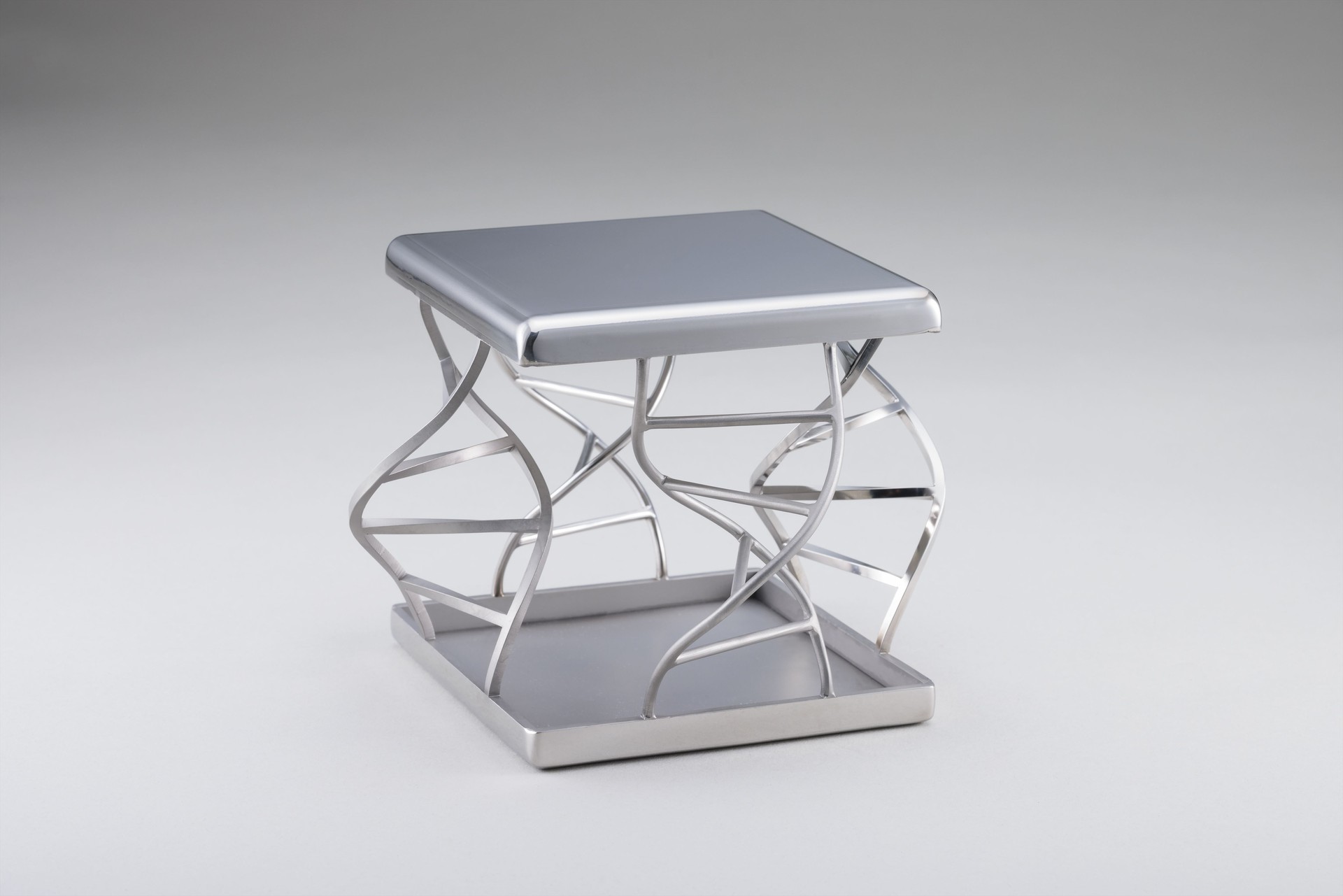

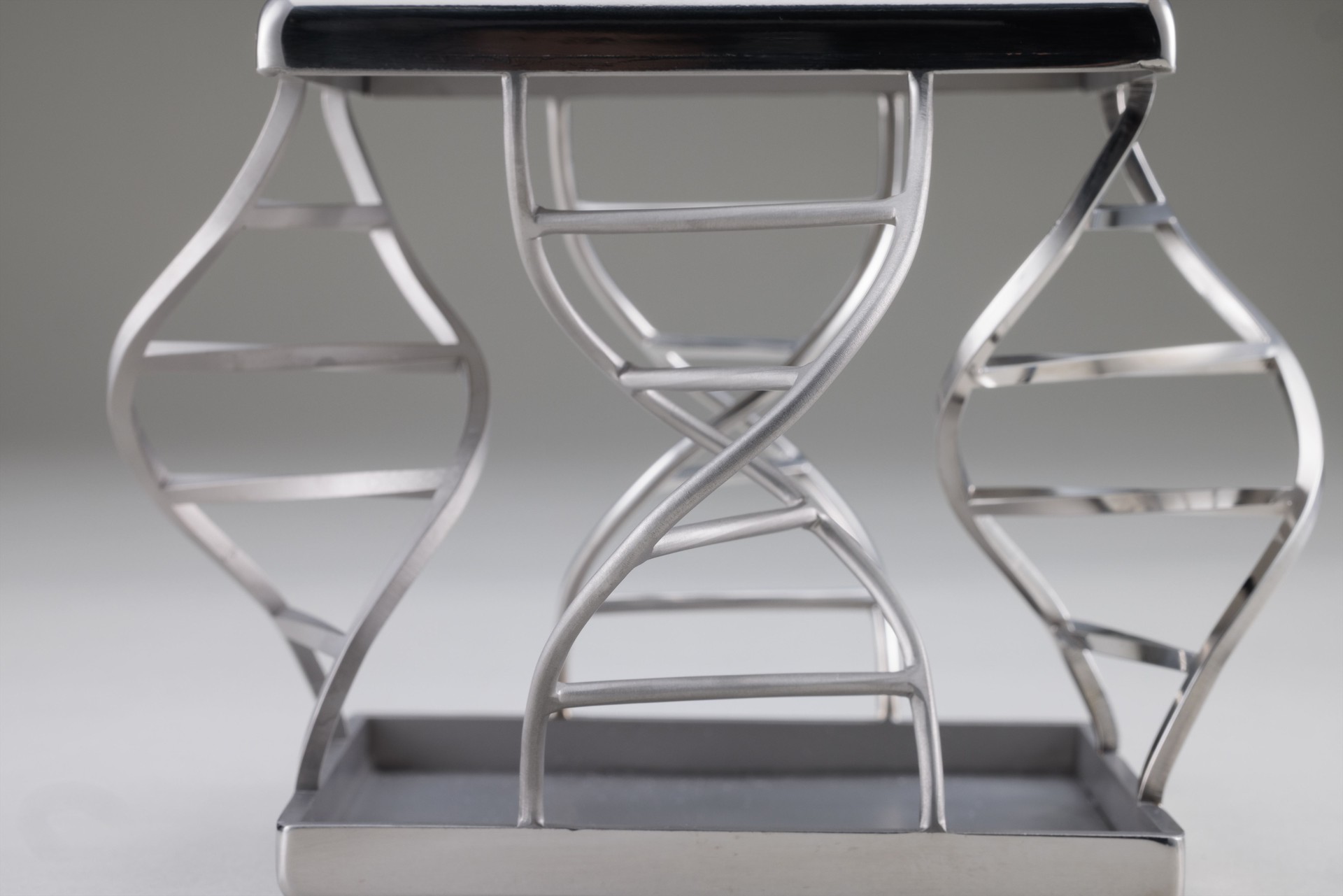

「DNA」構造のように板をねじることが出来るのか?をテーマに作品を作りました。1枚板でサイコロ形状にする際、側面を180°回転させることで「DNA」を表現しています。180°回転させると全長や角穴の寸法が変わってしまいます。狙いの寸法を出すために試作を重ね、寸法変化を調査しました。作品は4面を180°回転させた後にサイコロ形状に曲げています。1枚板でサイコロ形状に展開した為、曲げる際に金型に干渉してしまいますが、アマ曲げなども活用して最終の寸法が狙い通りになるように微調整を掛けながら曲げました。

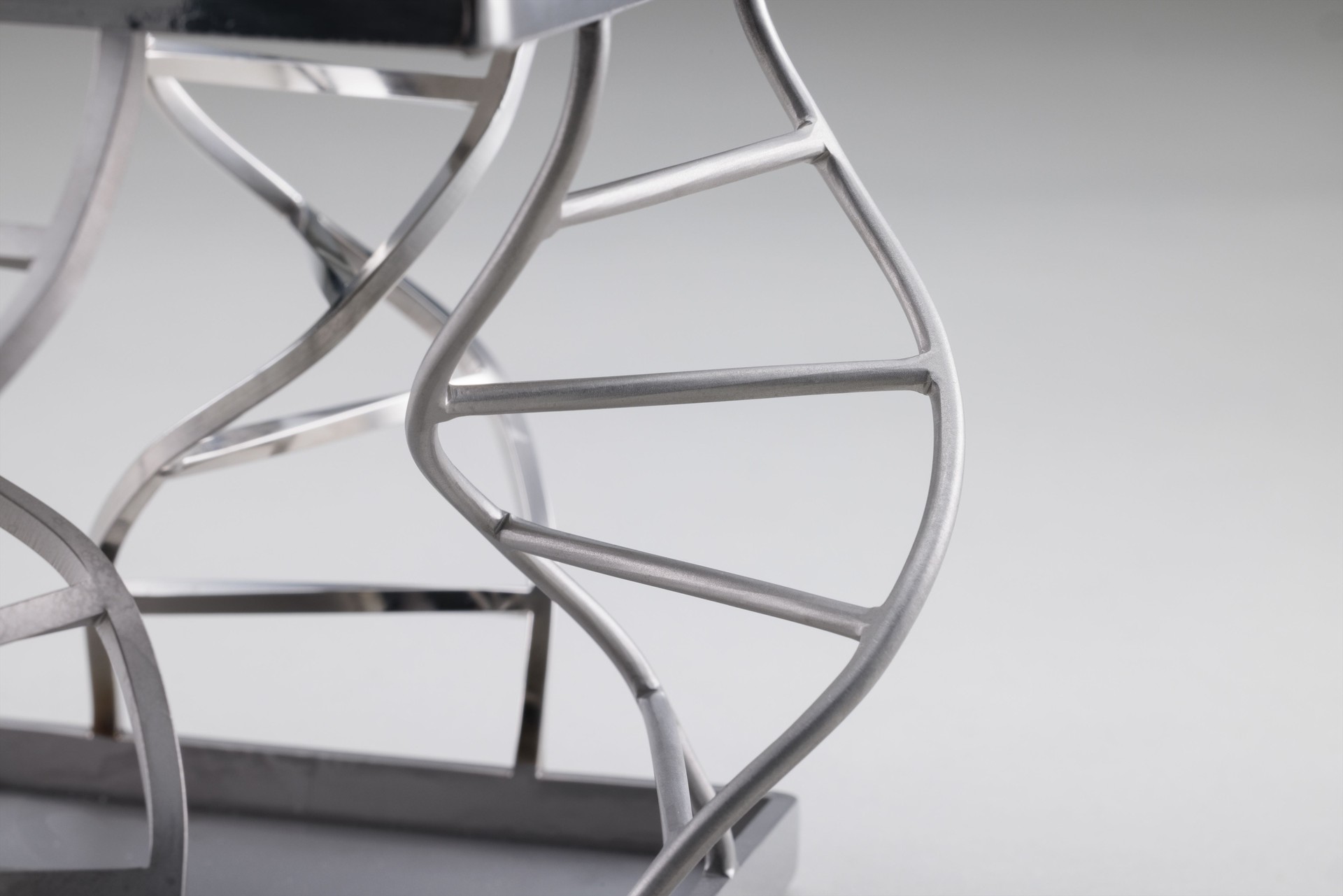

側面をそれぞれ異なる仕上げにしています。(R仕上げの#400バフ、R仕上げのブラスト、角の#400バフ、角のブラスト)異なる人種、個性を持った人たちで協力し合って不可能を可能にしている様子を表現しています。
