第36回優秀板金製品技能フェア
単体品の部 全107作品
単体039
日本塑性加工学会会長賞

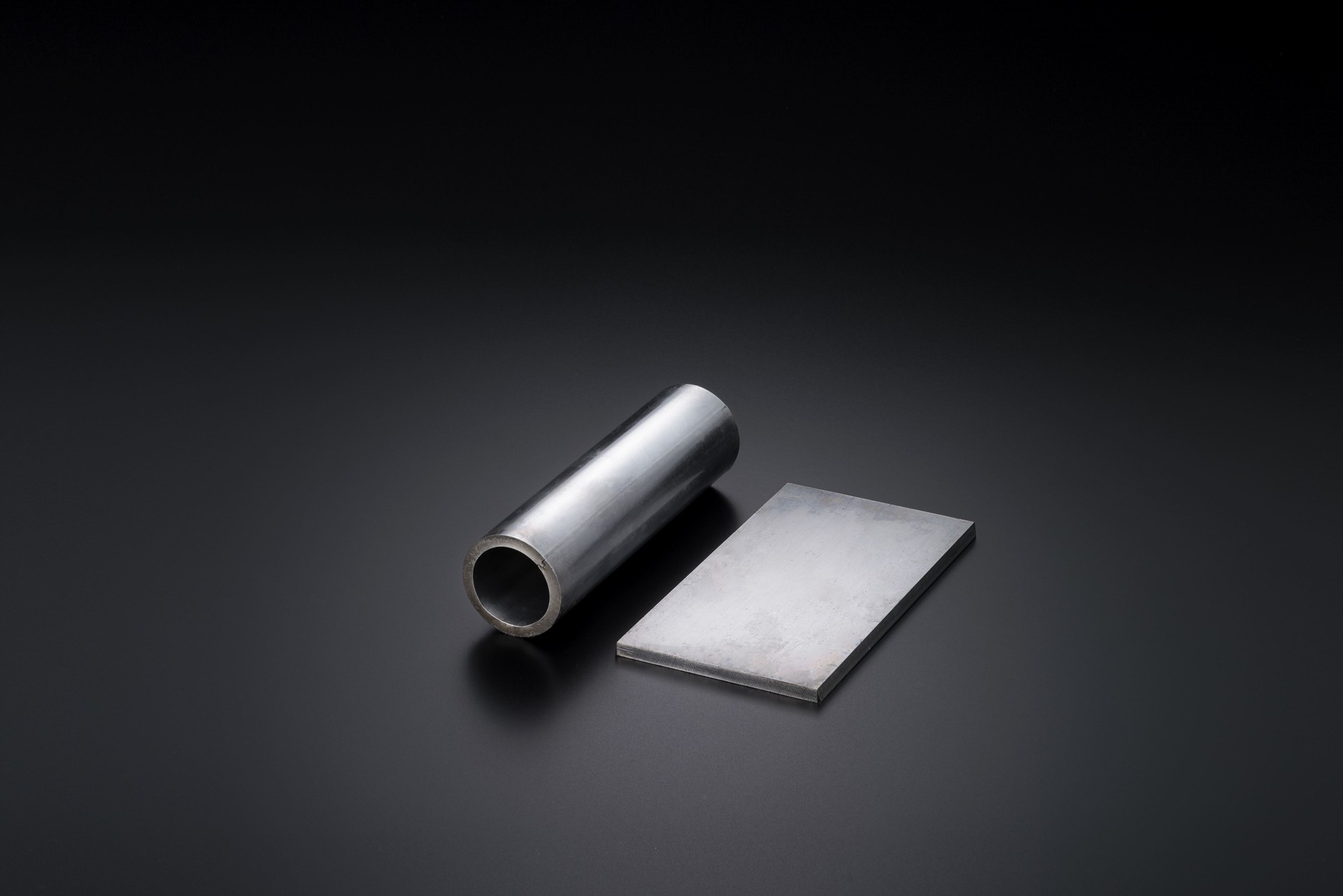

厚板の丸め成形品
有限会社 原プレスエンジニアリング (神奈川県)
-
・サイズ: W90 × D26 × H26 mm
-
・精度: ± 0.3 mm
-
・プログラム時間: - 分
-
・加工時間: 1 分／個
-
・加工数量: 10 個
-
・材質: S35C 焼鈍材
-

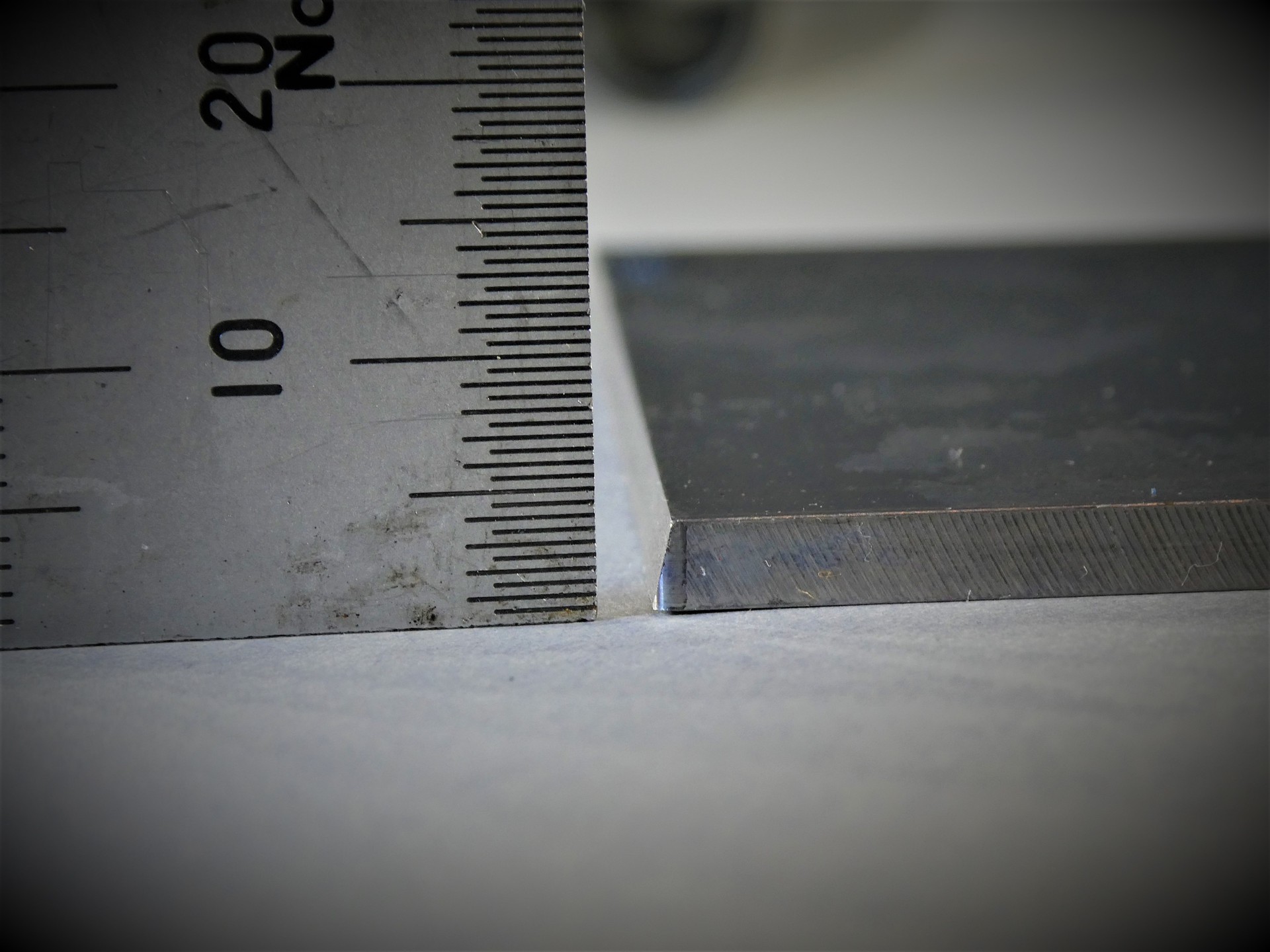

・板厚: 3.2 mm
-
・作品種類: 試作品
加工工程
U曲げ
コイニング
予備曲げ
丸め成形
アピールポイント
丸め形状の開きを防止するために、U曲げ加工後に丸め時の接合端面の一方を凸形状、他方を凹形状にコイニング加工を行って、丸め成形時に丸め形状の中側に設置される芯金と外側の分割丸めダイで、コイニング時に膨らんだ外径、内径を同時にたたきながら、接合面の凸部と凹部がカシメられるようにしています。

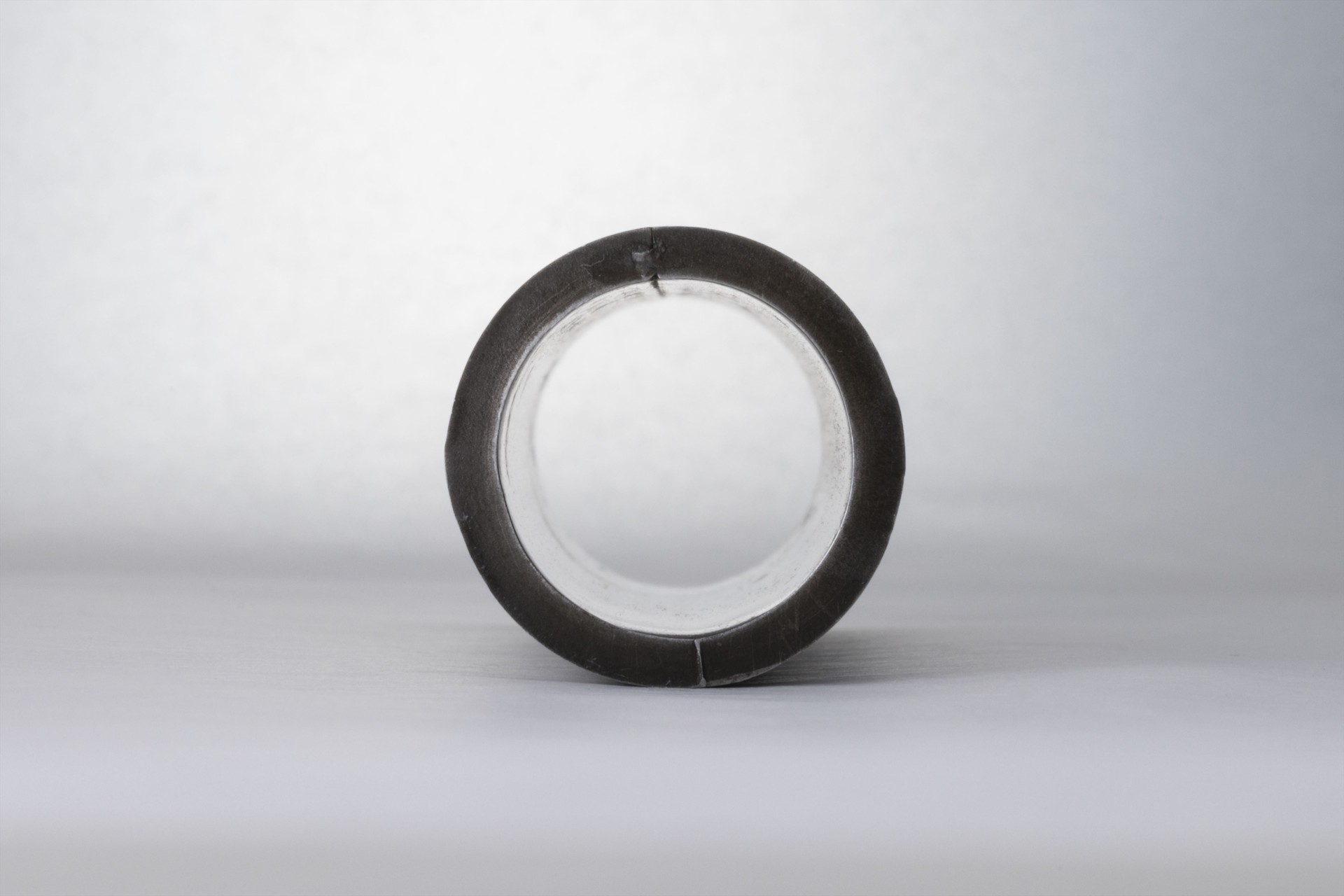

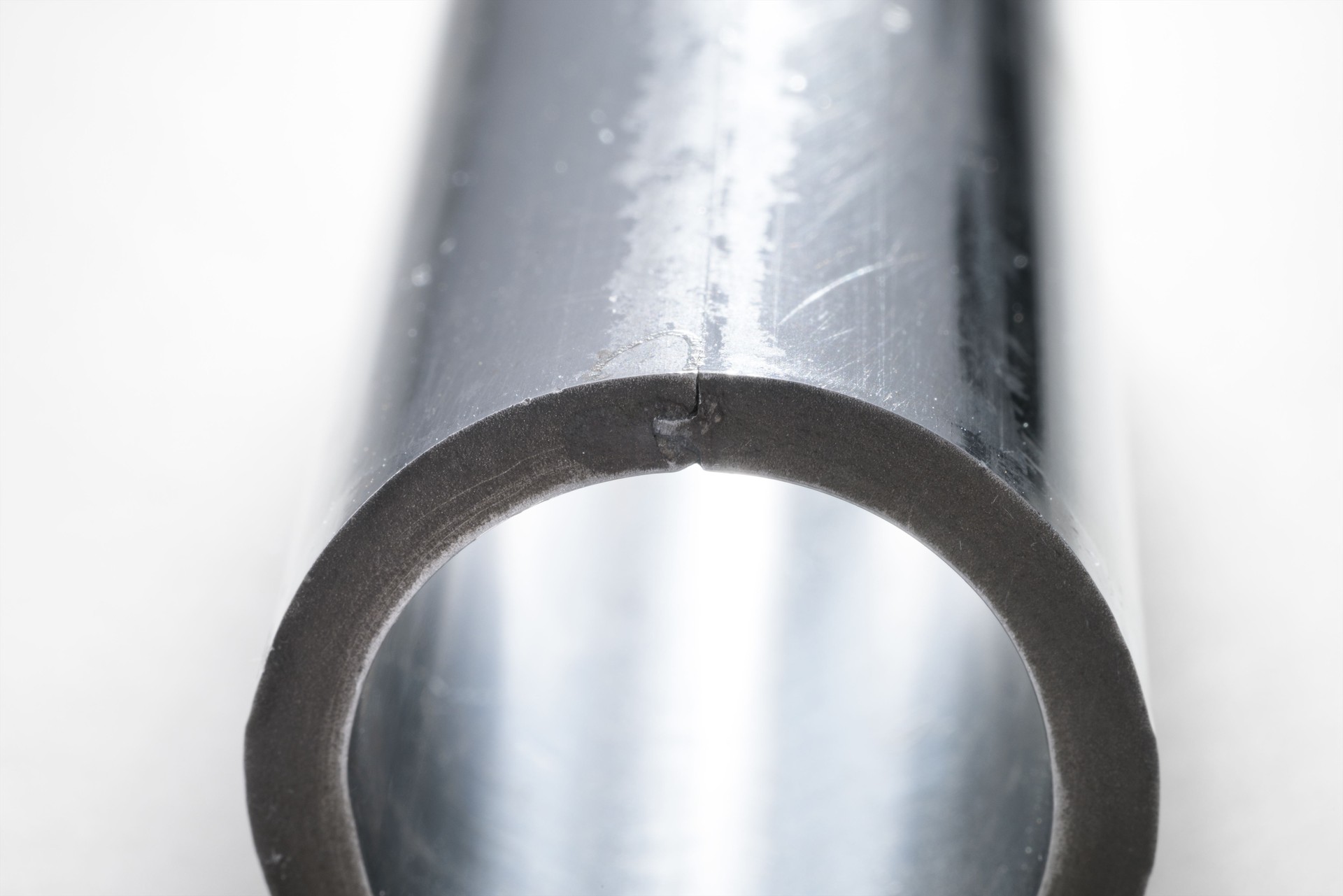

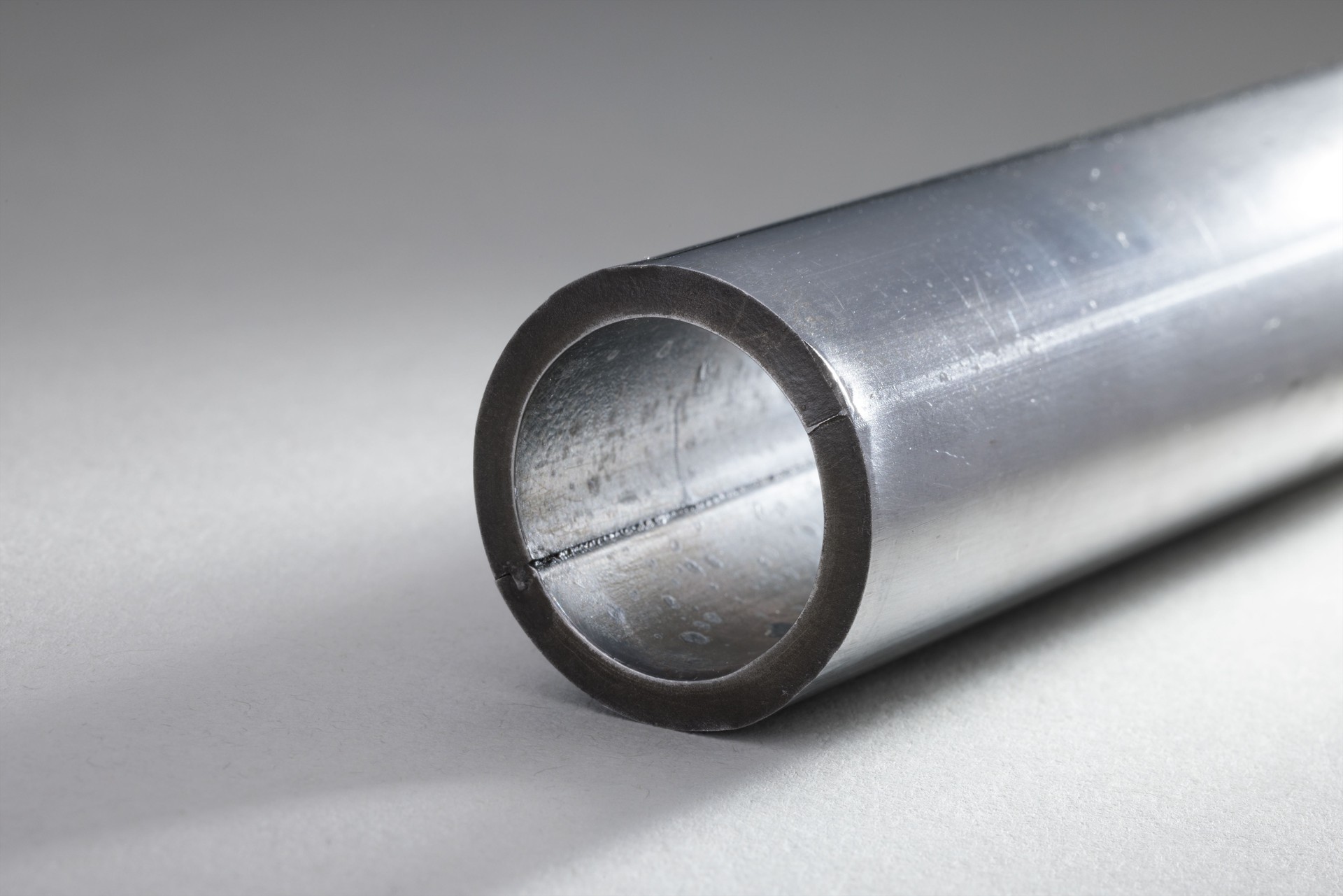

接合面のカシメ状態を作品や添付写真で確認して下さい。
