第36回優秀板金製品技能フェア

単体品の部 全107作品

単体107

技能賞

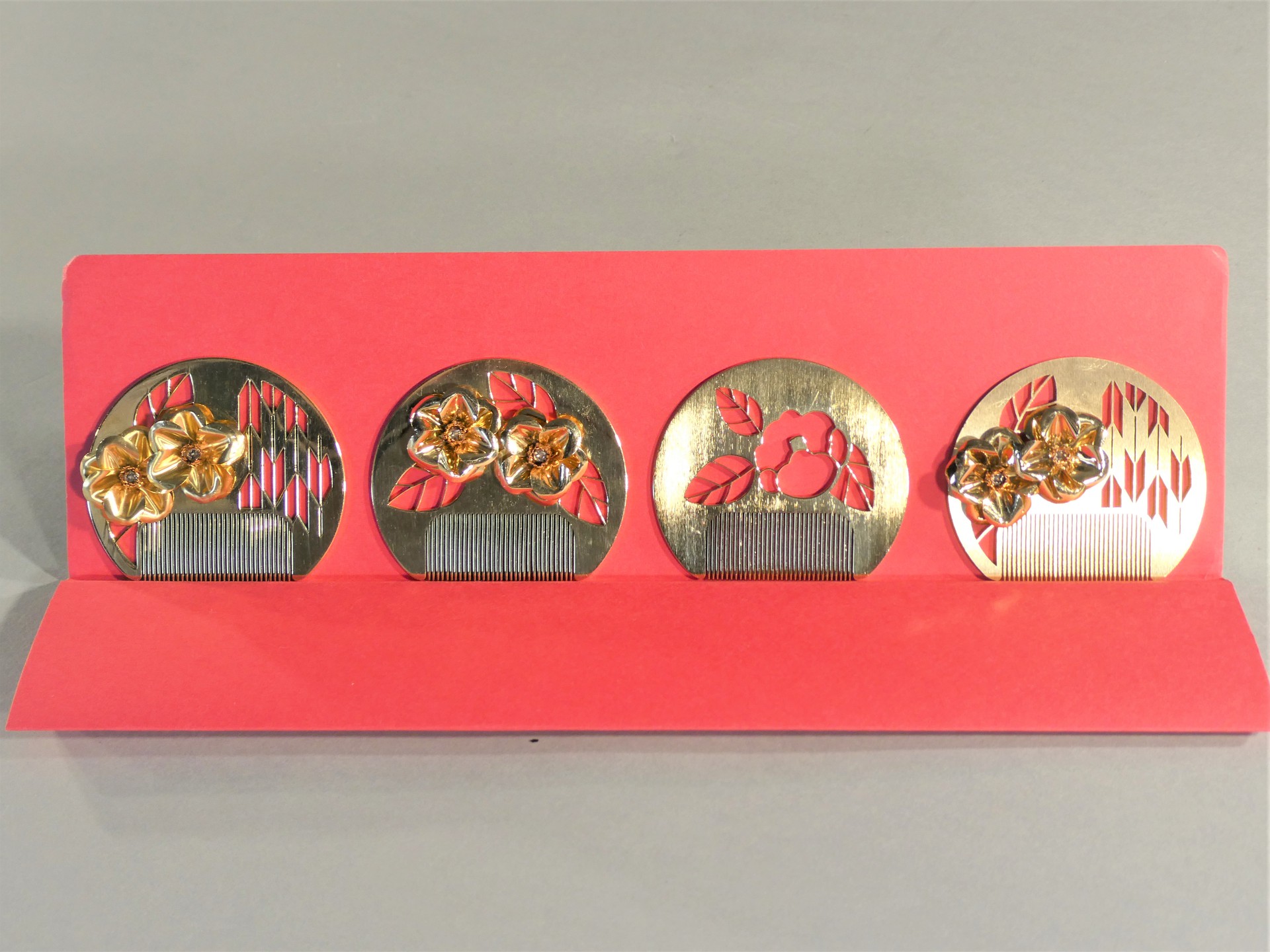

DESIGN BRASS COMB

有限会社 青木精工 (新潟県)

  • サイズ: W56 × D56 × H10 mm

  • 精度: ± 1.0 mm

  • プログラム時間: 600 分

  • 加工時間: 240 分/個

  • 加工数量: 4 個

  • 材質: 真鍮(C2801)

  • 板厚: 1.6 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • 2D/3D設計

  • CAD/CAM

  • レーザ加工

  • 表面仕上げ

  • 曲げ

  • 組立

  • レーザ溶接

アピールポイント

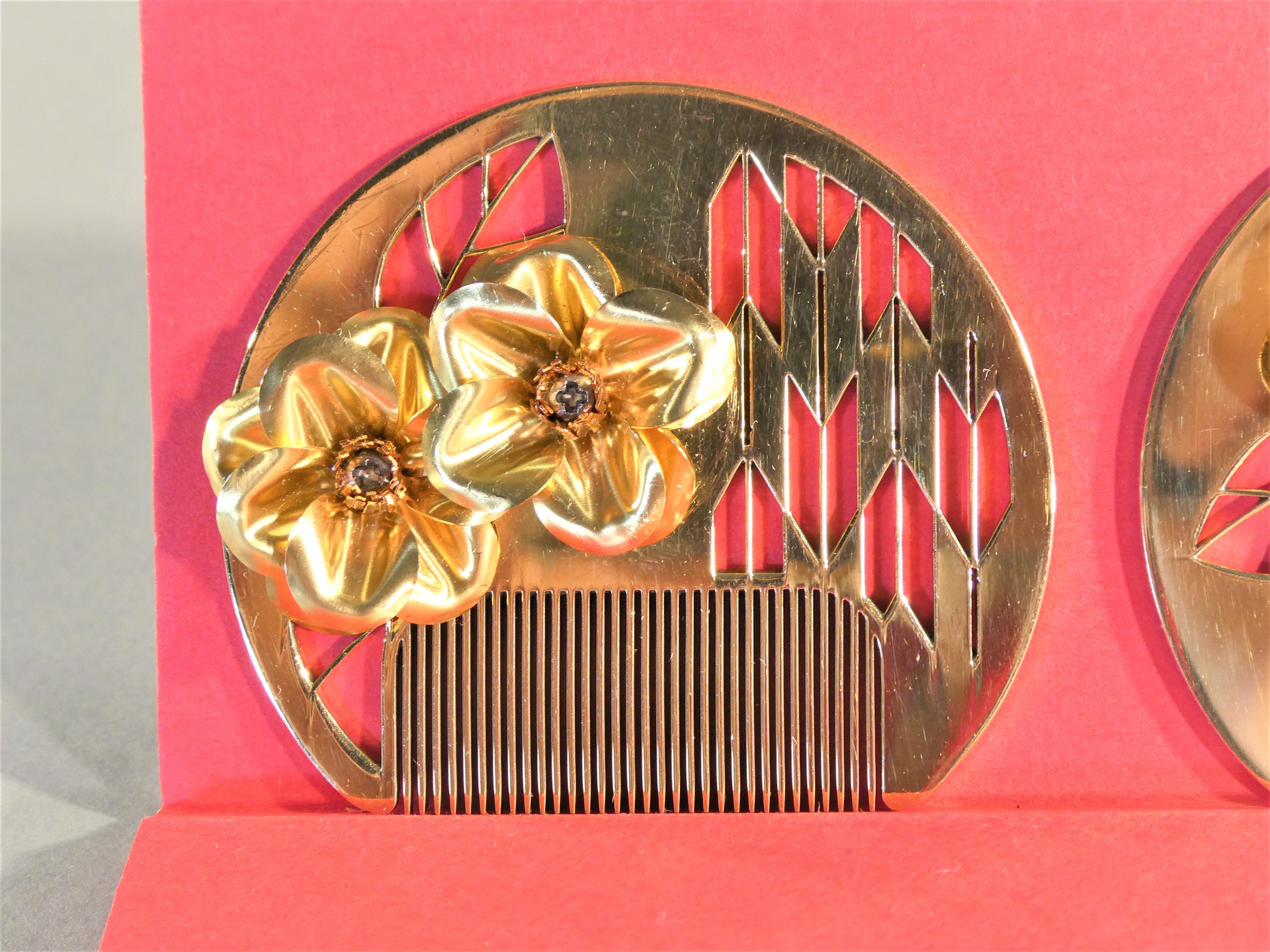

花部分のめしべに注目してください。

レーザーで写真のような形状に切断しています。

めしべの幅は0.5㎜で板厚は0.2㎜で、材質は純銅を使用しています。

非常に小さい部品のため取り外しとジョイントの位置を決定するのに非常に悩みました。

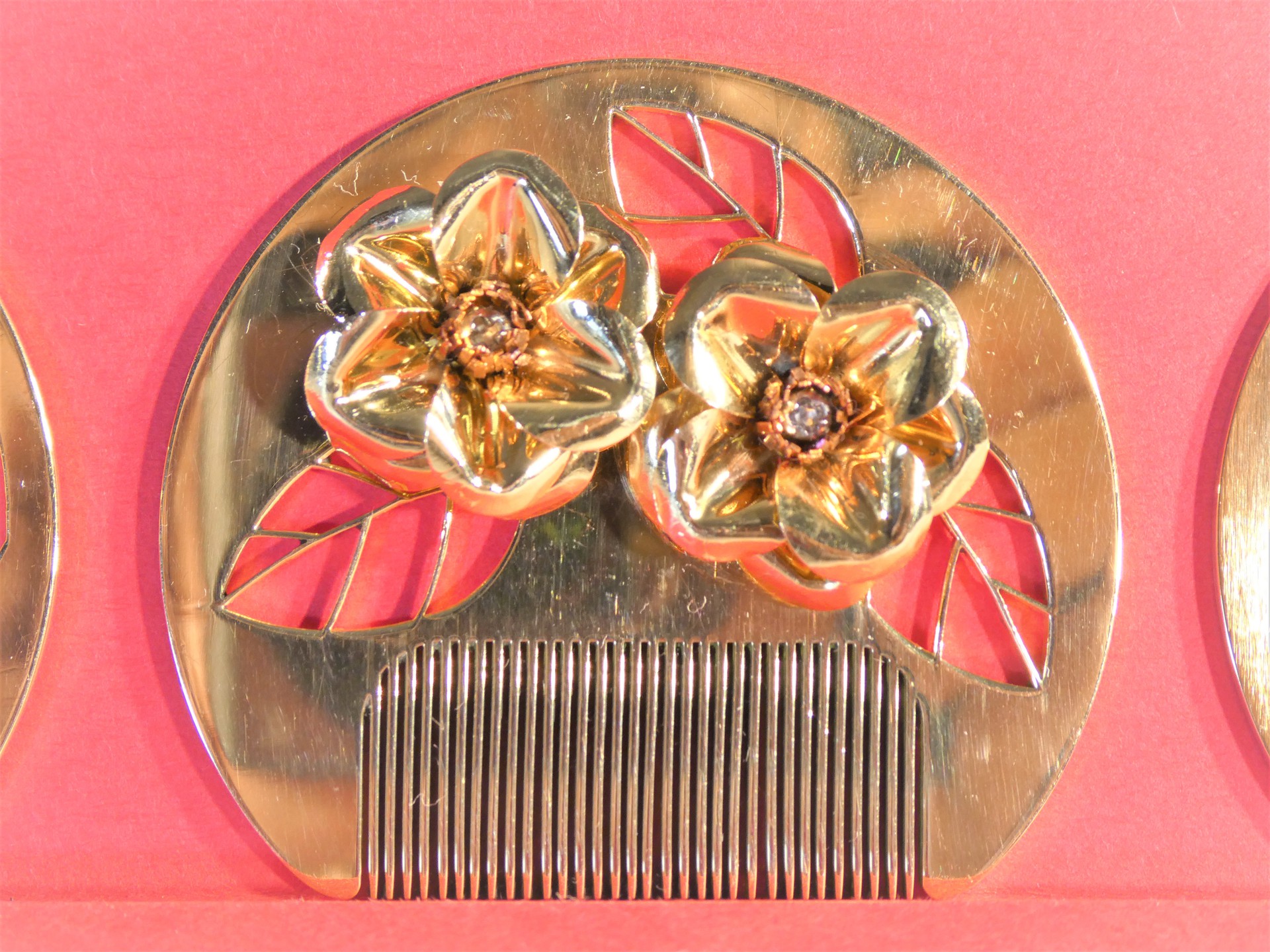

次に花部分に注目して頂き、花弁を成形した上でM2のネジで固定しています。

花弁が固定できないので「花」として見えるようにバランスを整えて組立することに大変苦労しました。

1個の櫛の組み立てには2時間弱掛かっています。

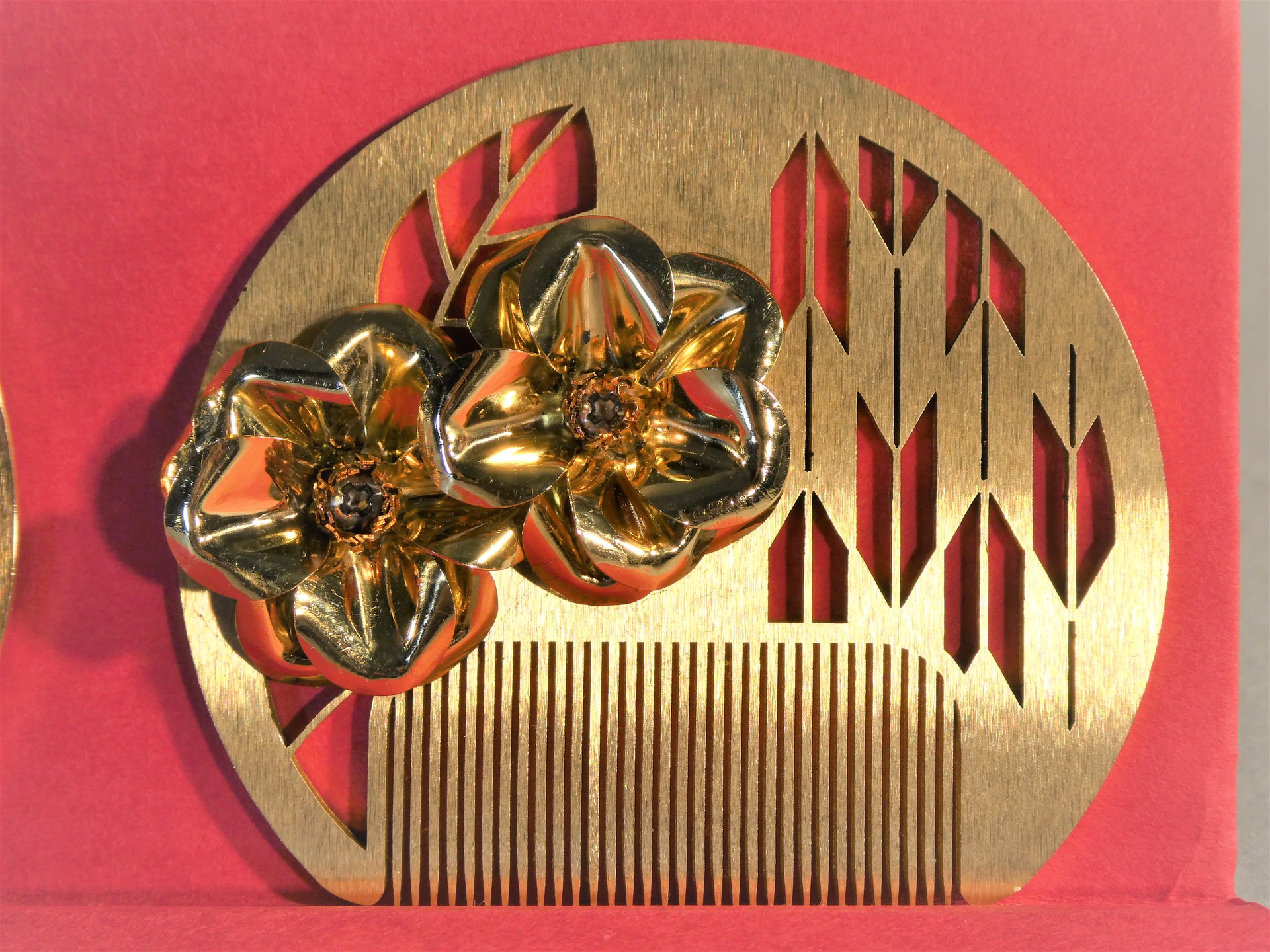

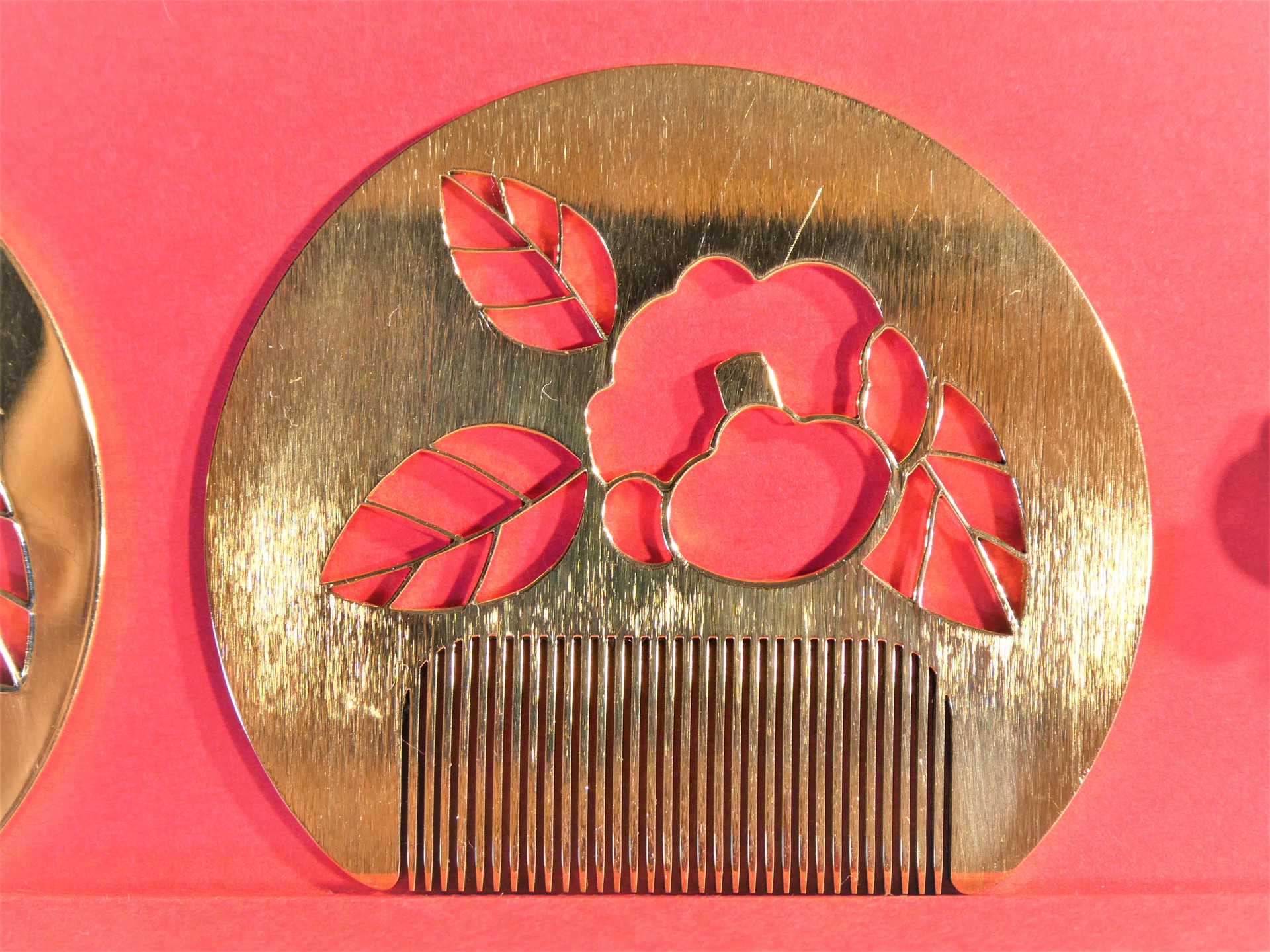

レーザーブランクによる裏バリ除去のために、平面研削盤で材料表面を研磨する工程があり、その工程で真鍮の材料の表面を木肌のようにして、木製の櫛に似せる工夫をしました。平面研削盤で木肌を加工するのには工夫が必要で加工方法を考案するのに時間を掛けました。
