第36回優秀板金製品技能フェア
単体品の部 全107作品
単体106
日刊工業新聞社賞

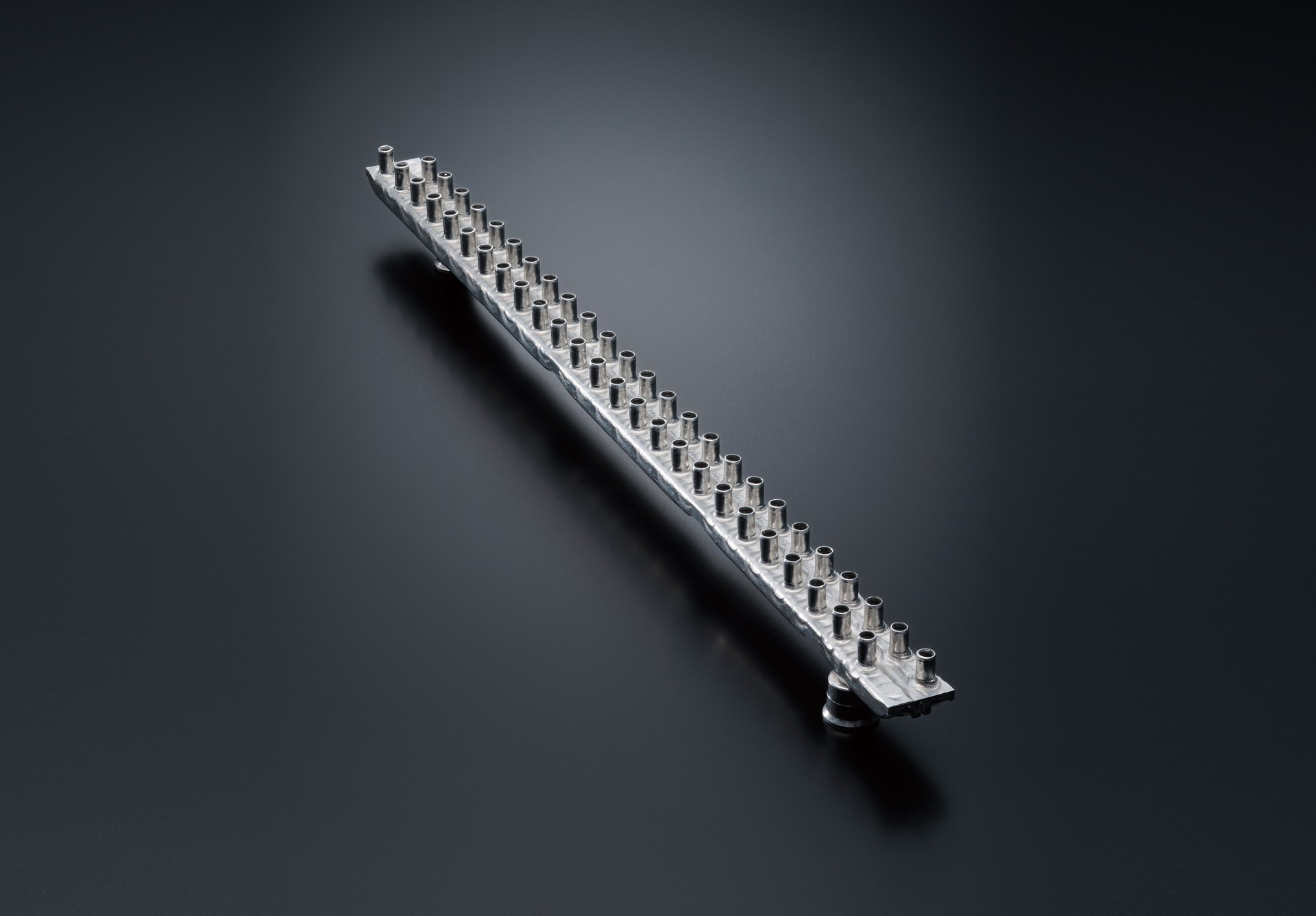

車両用ラジエーターアッパー試作品
有限会社 山内エンジニアリング (神奈川県)
-
・サイズ: W430 × D225 × H34 mm
-
・精度: ± 0.1 mm
-
・プログラム時間: - 分
-
・加工時間: 20 分/個
-
・加工数量: 10000 個
-
・材質: アルミ(A3003)
-
・板厚: 2.0 mm
-
・作品種類: 試作品
加工工程
打ち出し加工
絞り加工
打ち出し加工
曲げ
成形
アピールポイント

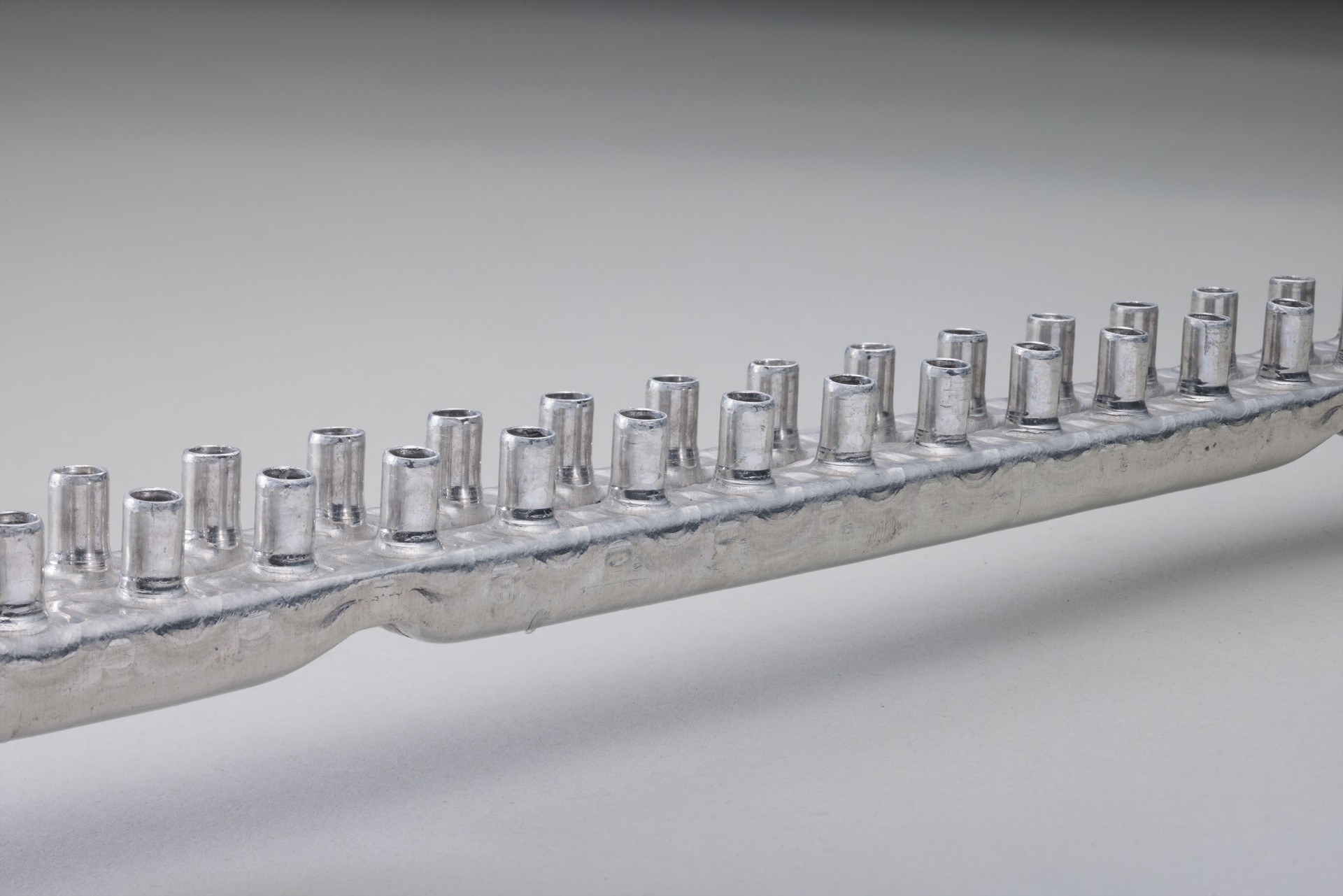

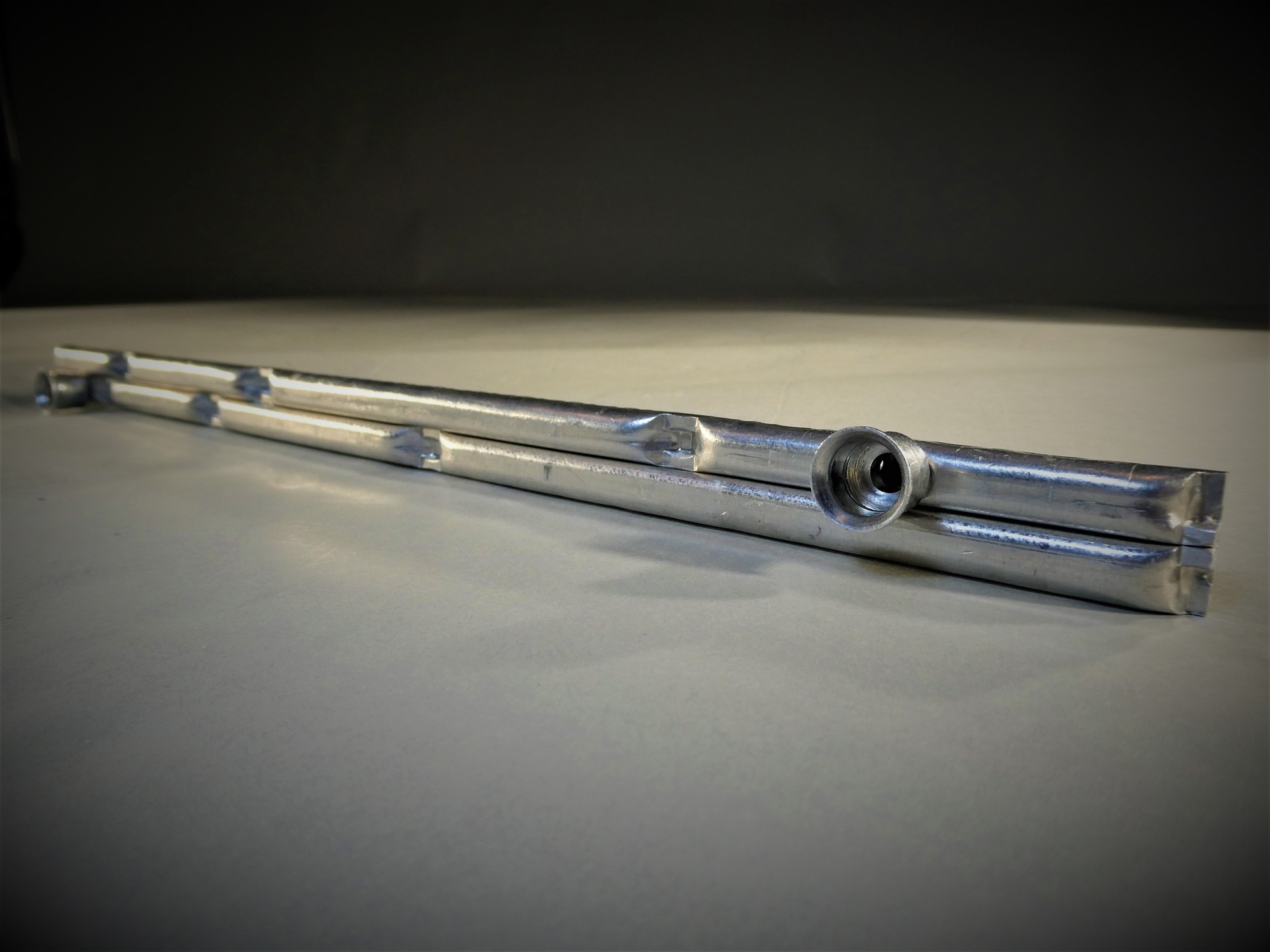

ラジエーターアッパー側は、1回のブランク加工⇒6回の絞り加工⇒1回の穴あけ加工⇒5回のフランジ部曲げ加工⇒1回の流路つぶし加工 の合計14工程のプレス加工で加工しました。

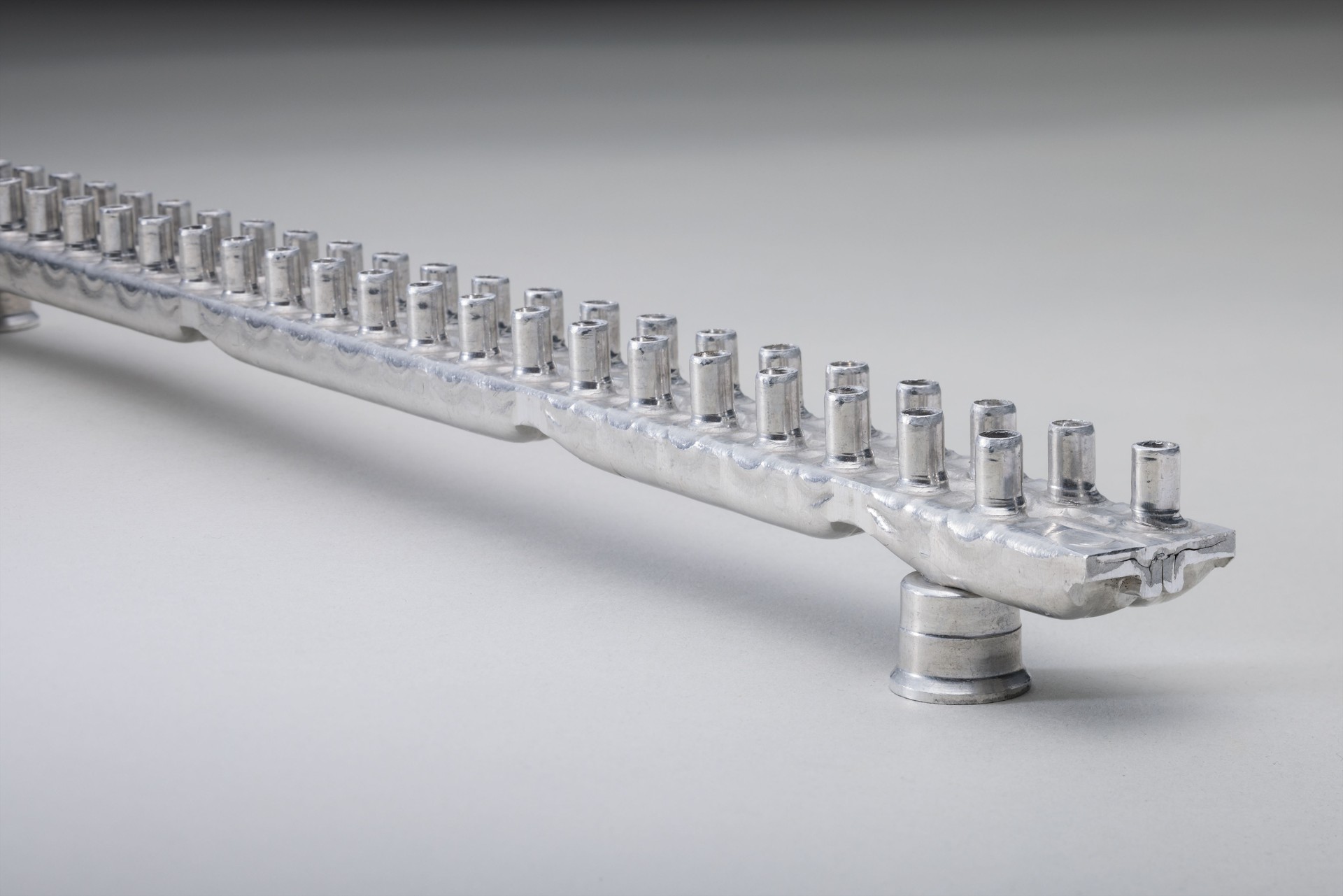

給水口部品は、1回のブランク加工⇒6回の絞り加工⇒1回の穴あけ加工⇒1回のバーリング加工 の合計9工程のプレス加工で加工しました。
給水口2部品は、ラジエーターアッパー側に圧入組み立てました。

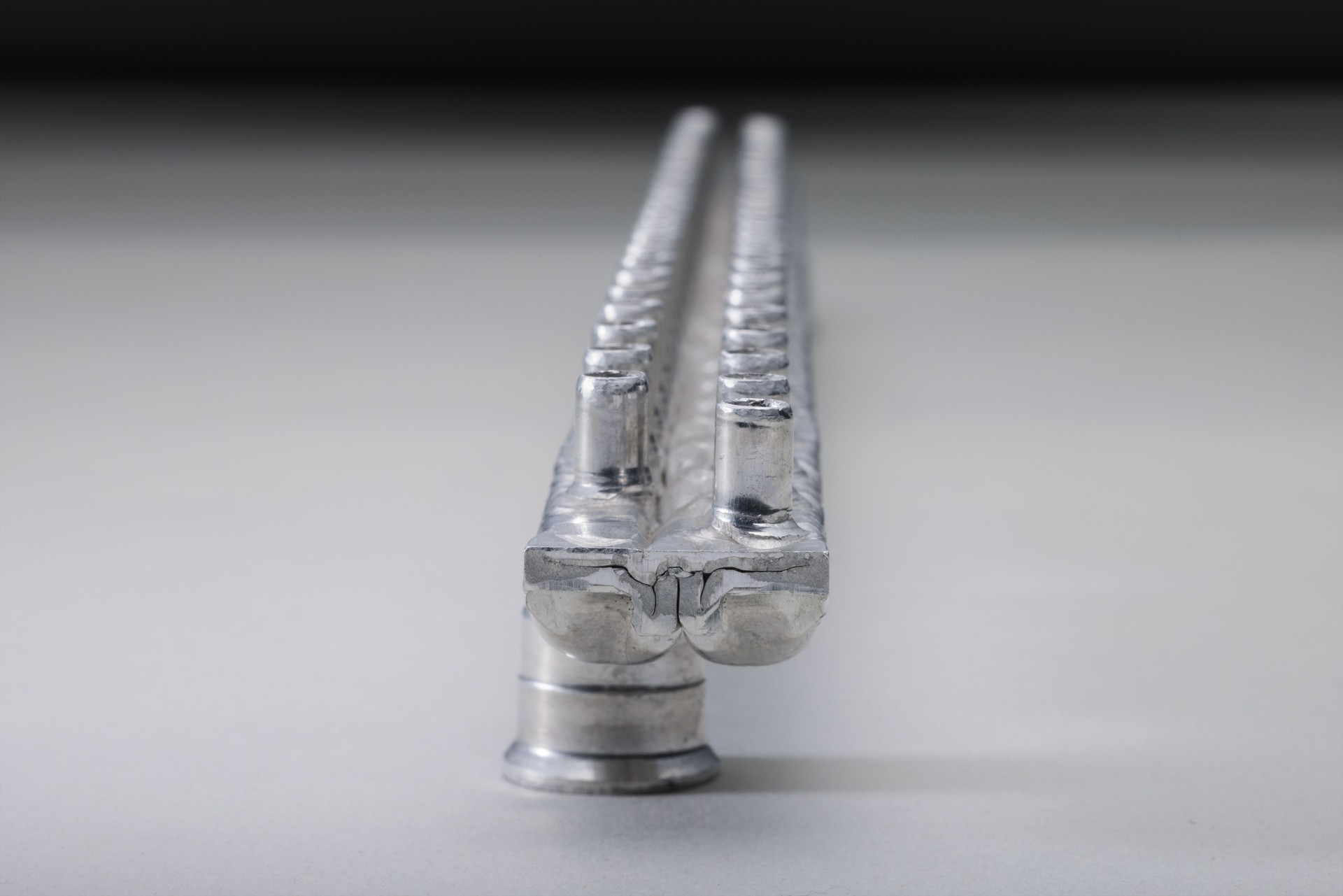

ラジエーターアッパー側は、フランジ部の形状と、流路つぶし加工でシール性を確保しました。
添付断面写真をご覧ください。
