第36回優秀板金製品技能フェア

単体品の部 全107作品

単体105

技能奨励賞

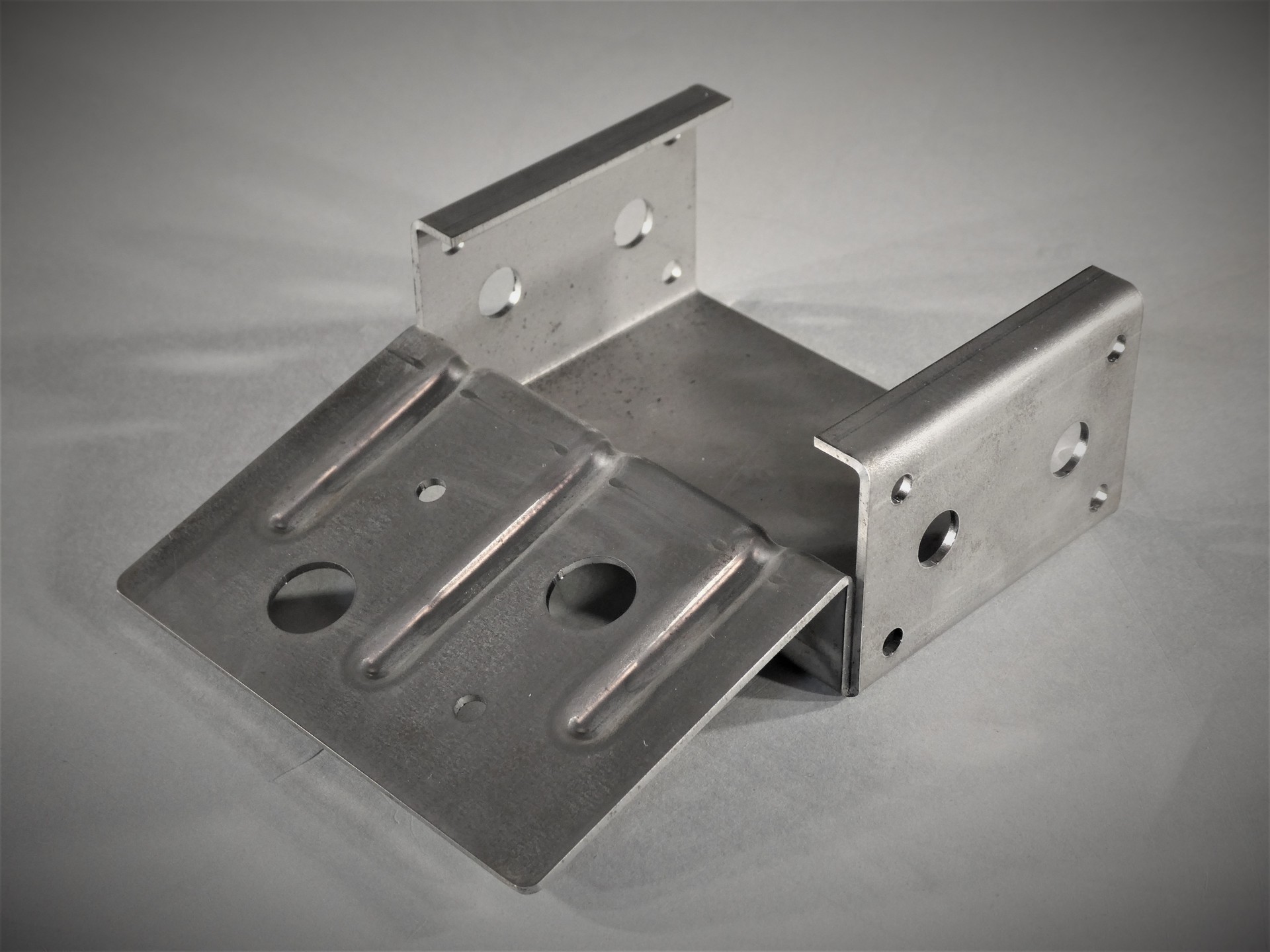

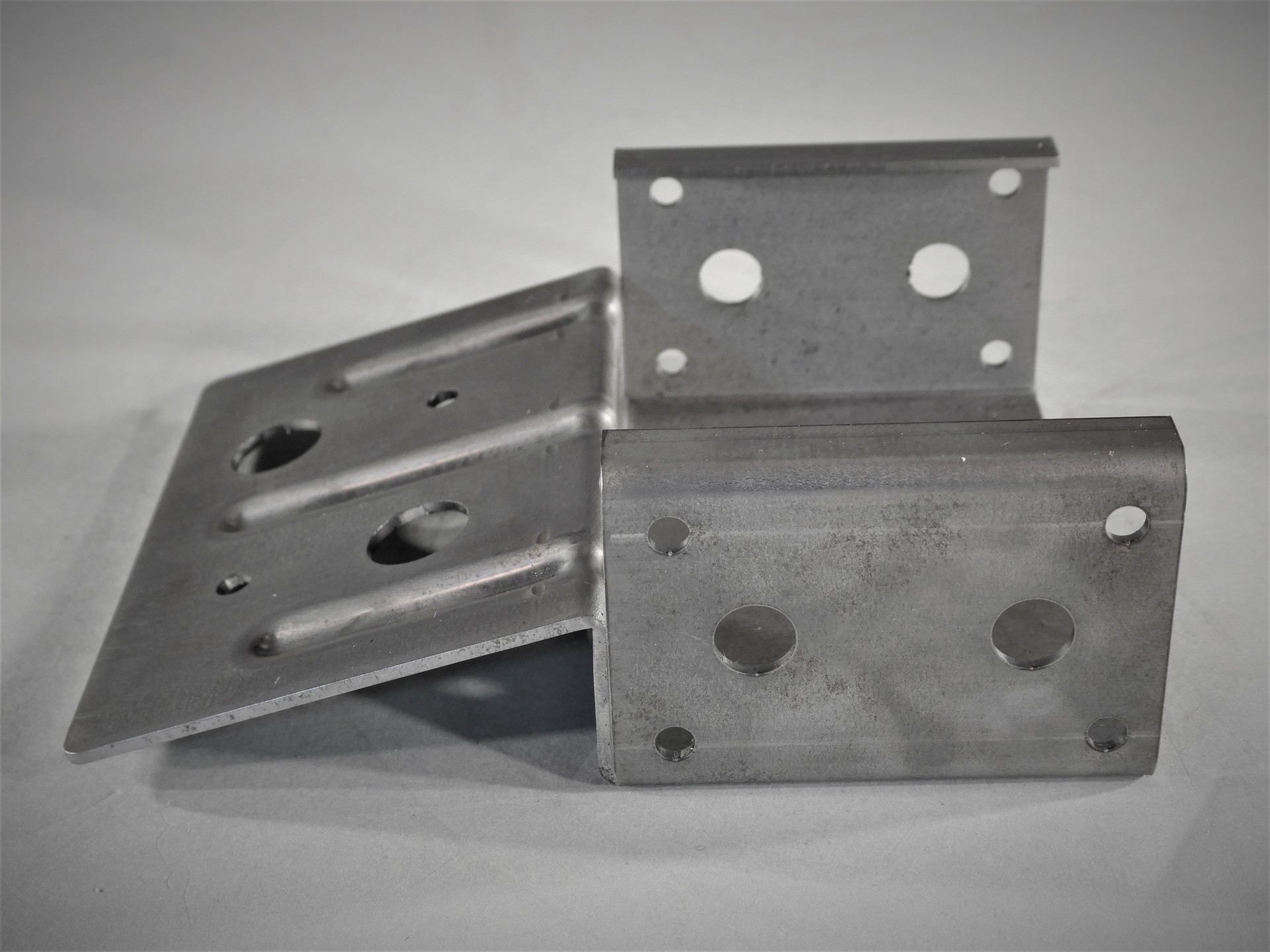

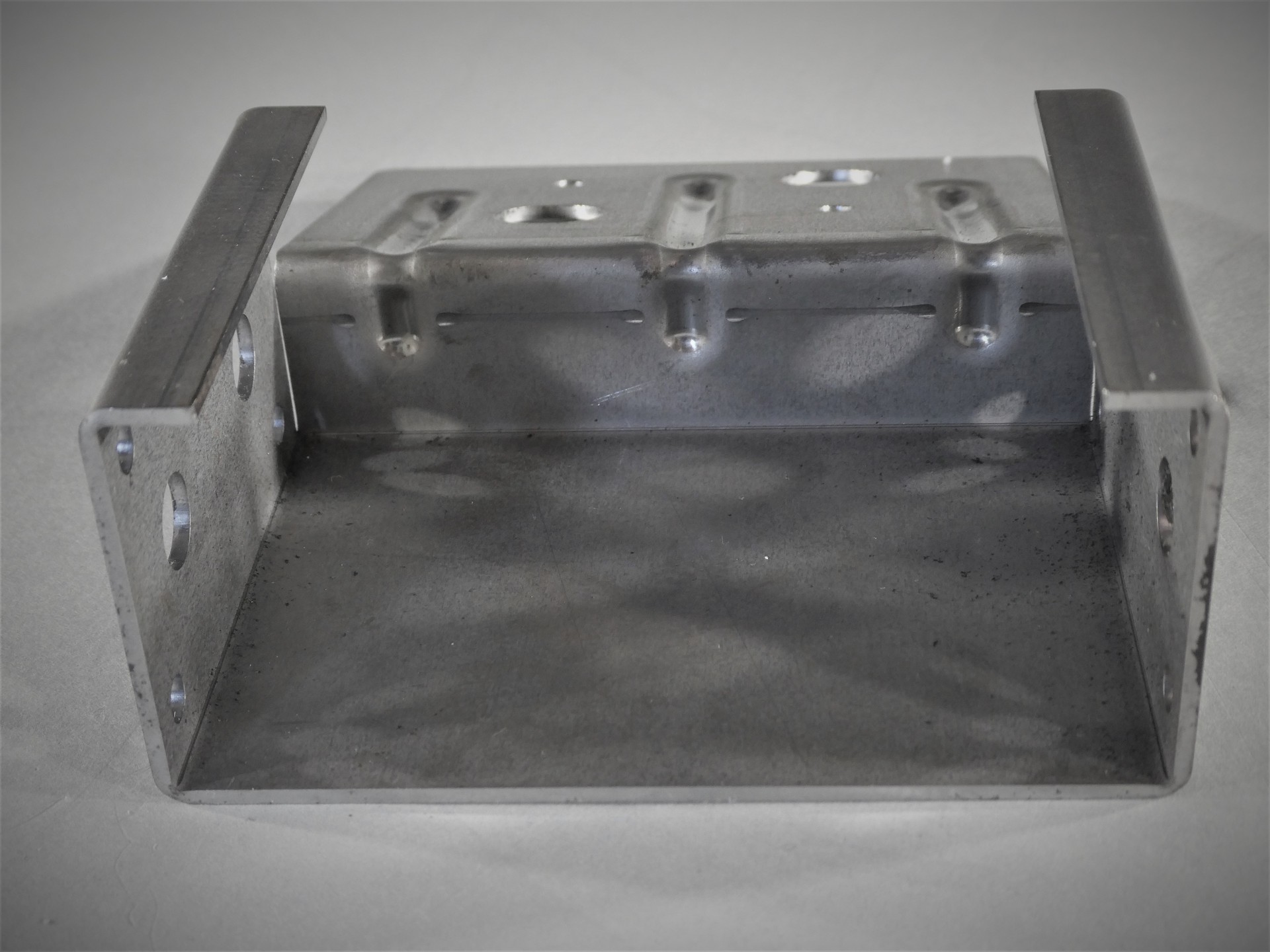

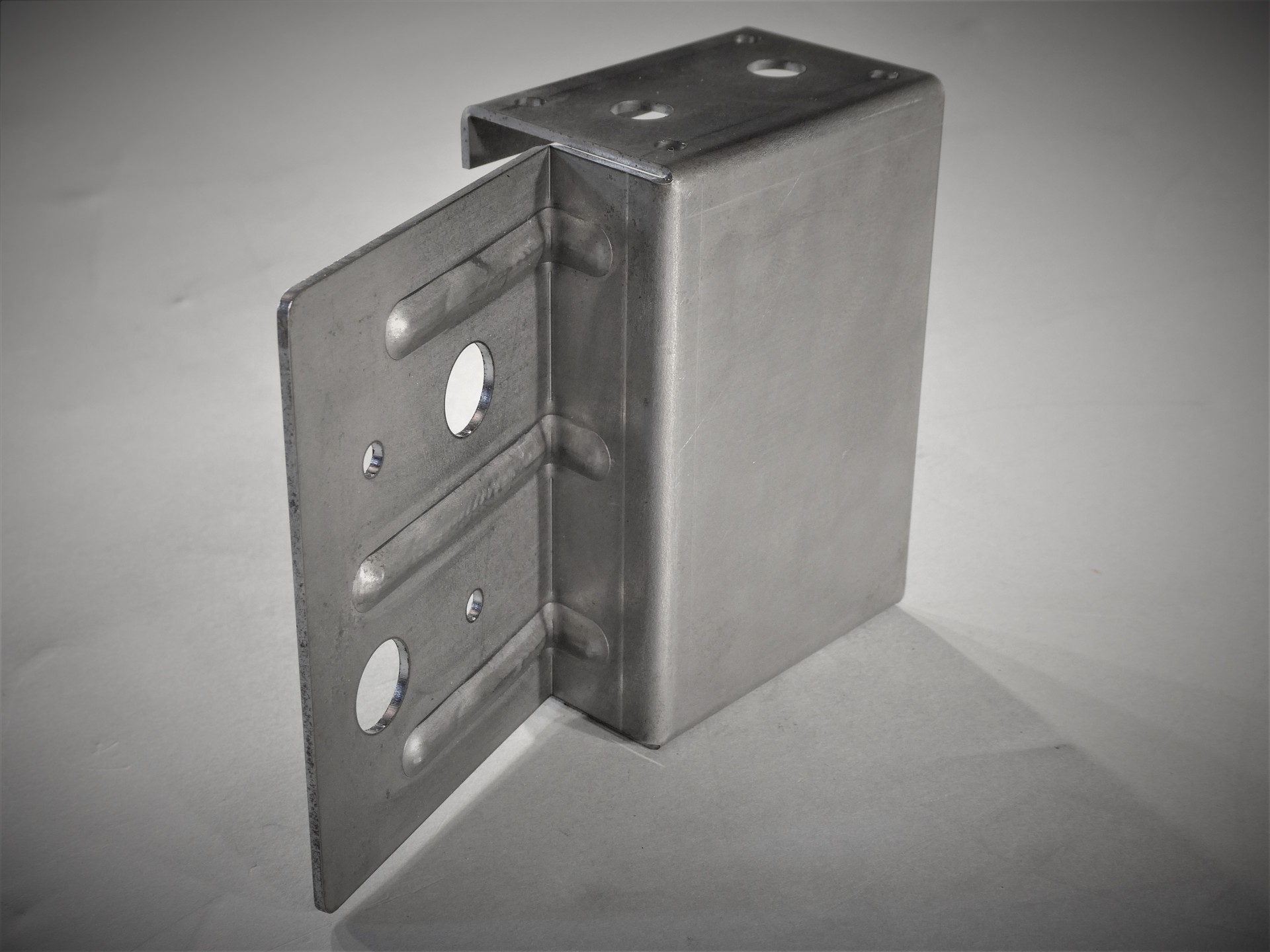

ソーホースブラケット

宇都宮工業 株式会社 (愛知県)

  • サイズ: W90 × D60 × H130 mm

  • 精度: ± 0.3 mm

  • プログラム時間: 15 分

  • 加工時間: 5 分/個

  • 加工数量: 2 個

  • 材質: 軟鋼(SPHC)

  • 板厚: 1.6 mm

  • 作品種類: オリジナル品

加工工程

  • CAD/CAM

  • パンチレーザ加工

  • 曲げ

アピールポイント

金物の中に木材を差し込む為、曲げ内-内寸法が重要になるので、角度や曲げ寸法等、Biを使用し、丁寧に曲げております。

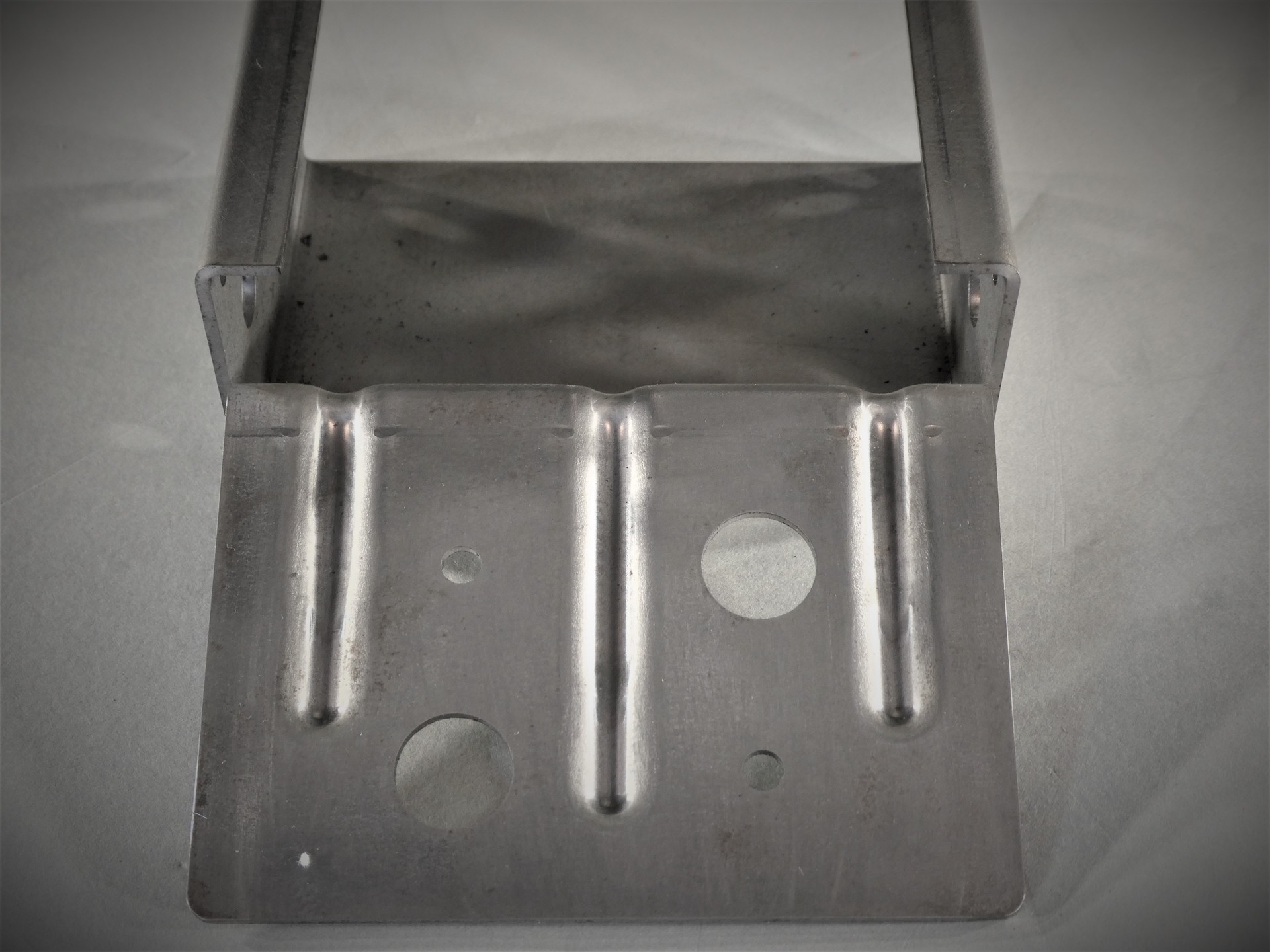

また市販品では強度が持たなかった為、社内で自作に至った経緯もあり、移動させる事も考慮し、軽量化かつ強度がある金物が必要であった為、t1.6で曲げ部に補強をいれて強度UPをしました。
