第36回優秀板金製品技能フェア
造形品の部 全50作品
造形449
アマダ賞
播州屋台
株式会社 井沢鉄工所 (兵庫県)
-
・サイズ: W860 × D300 × H392 mm
-
・精度: ± 0.02~2.0 mm
-
・プログラム時間: 480 分
-
・加工時間: 9600 分/個
-
・加工数量: 100 個
-
・材質: SUS304
-
・板厚: 0.5~26、Φ105 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
2D/3D設計
CAD/CAM
レーザ加工
絞り加工
溶接
組立
治具(金型含む)加工
アピールポイント

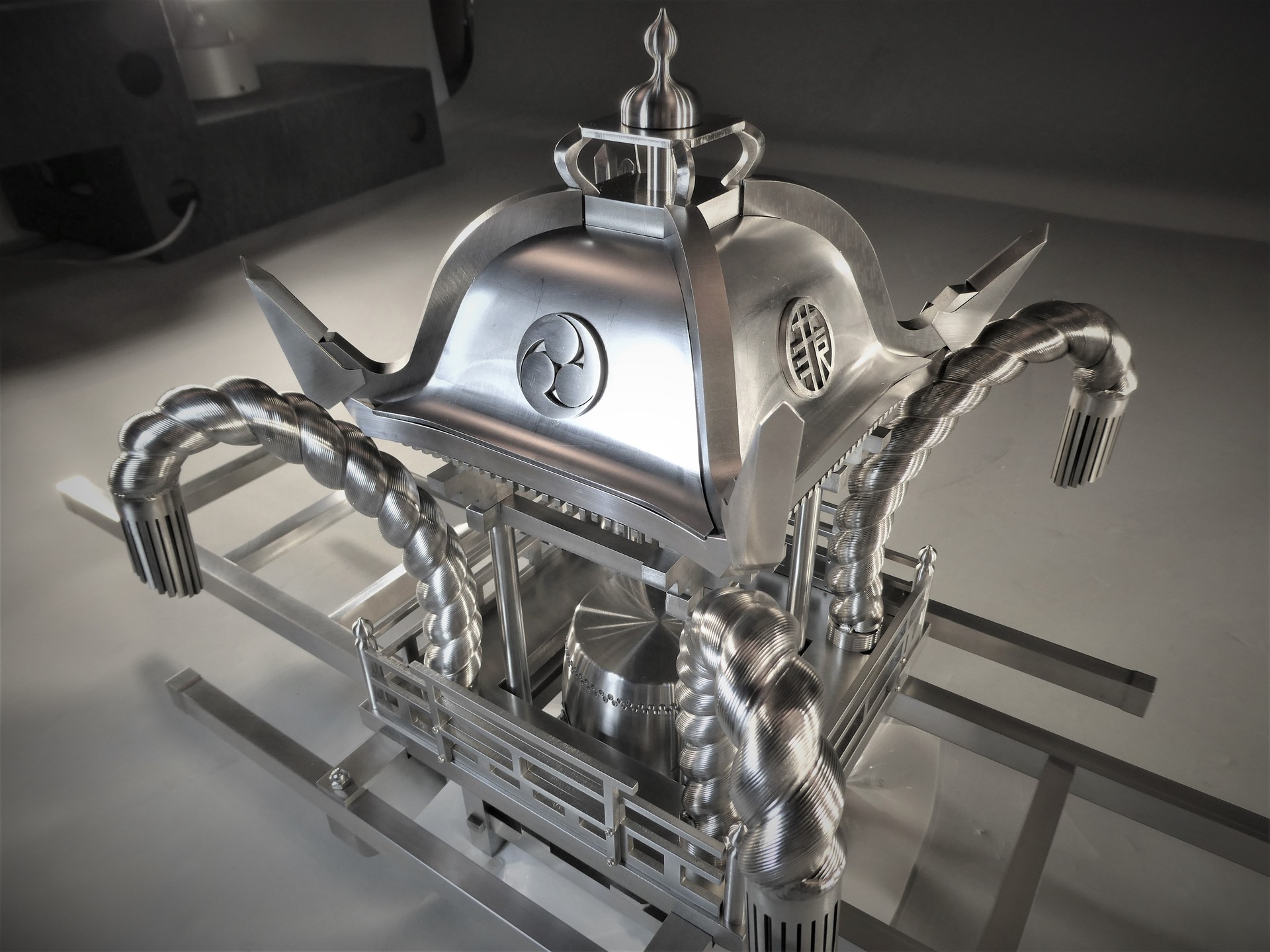

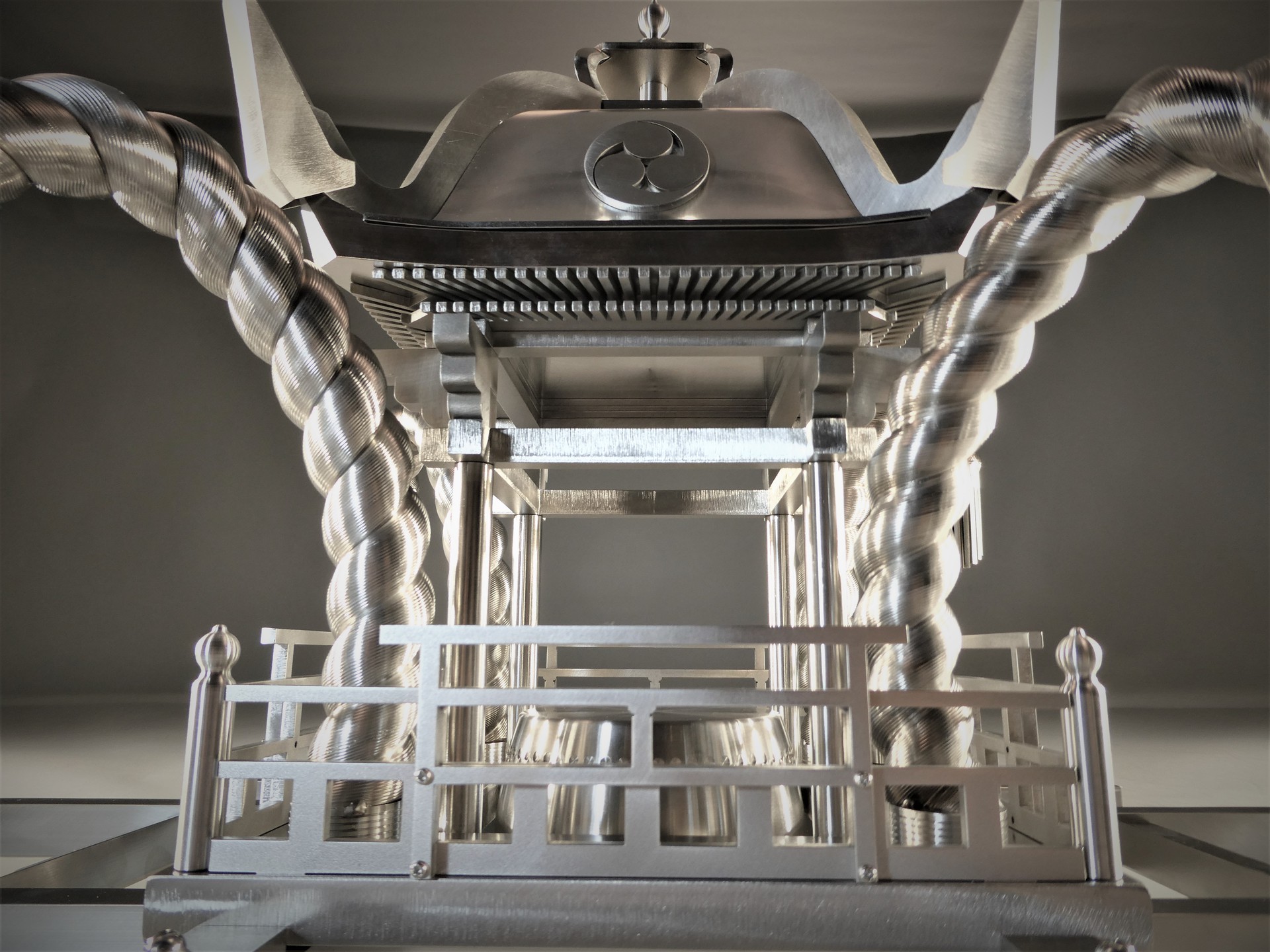

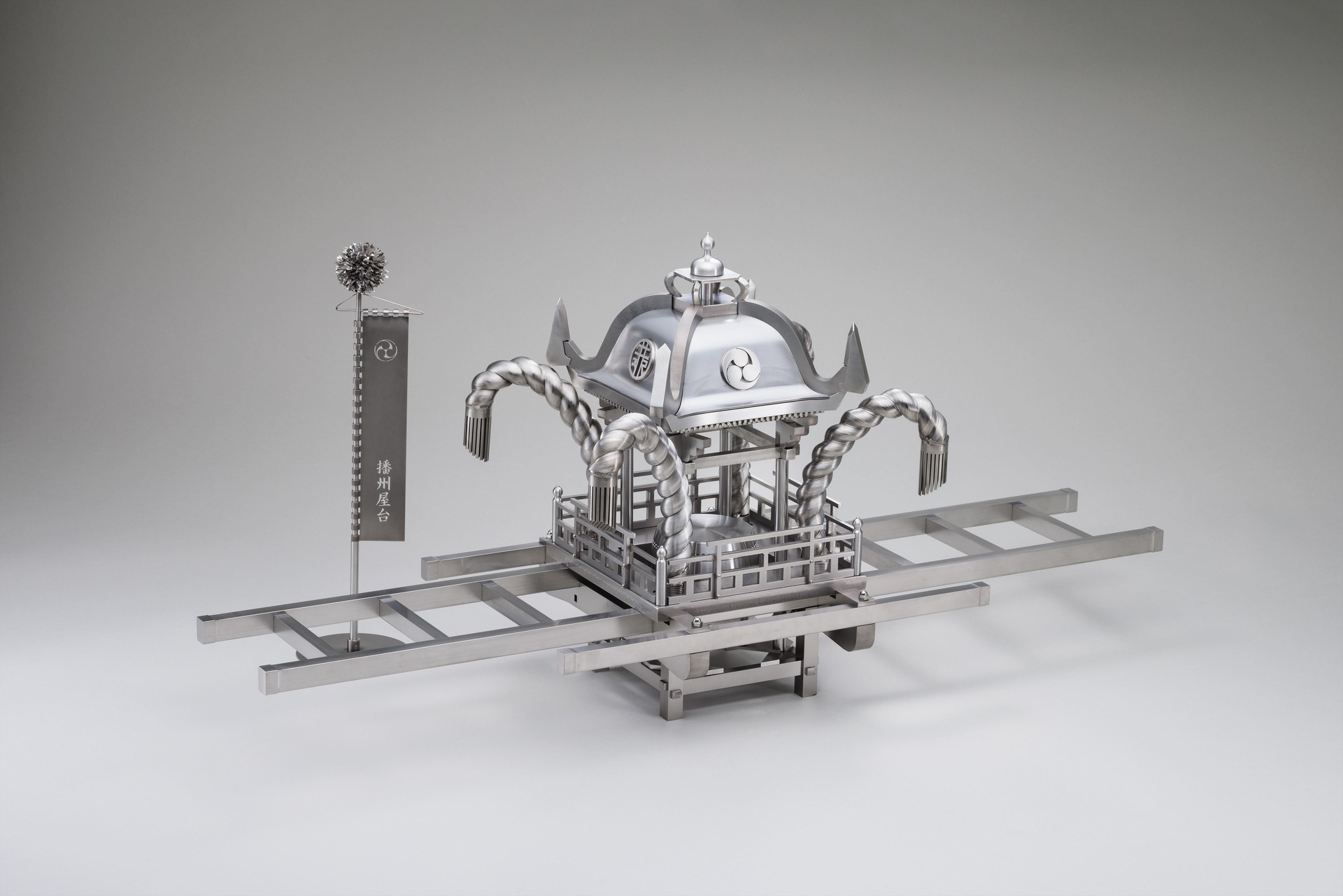

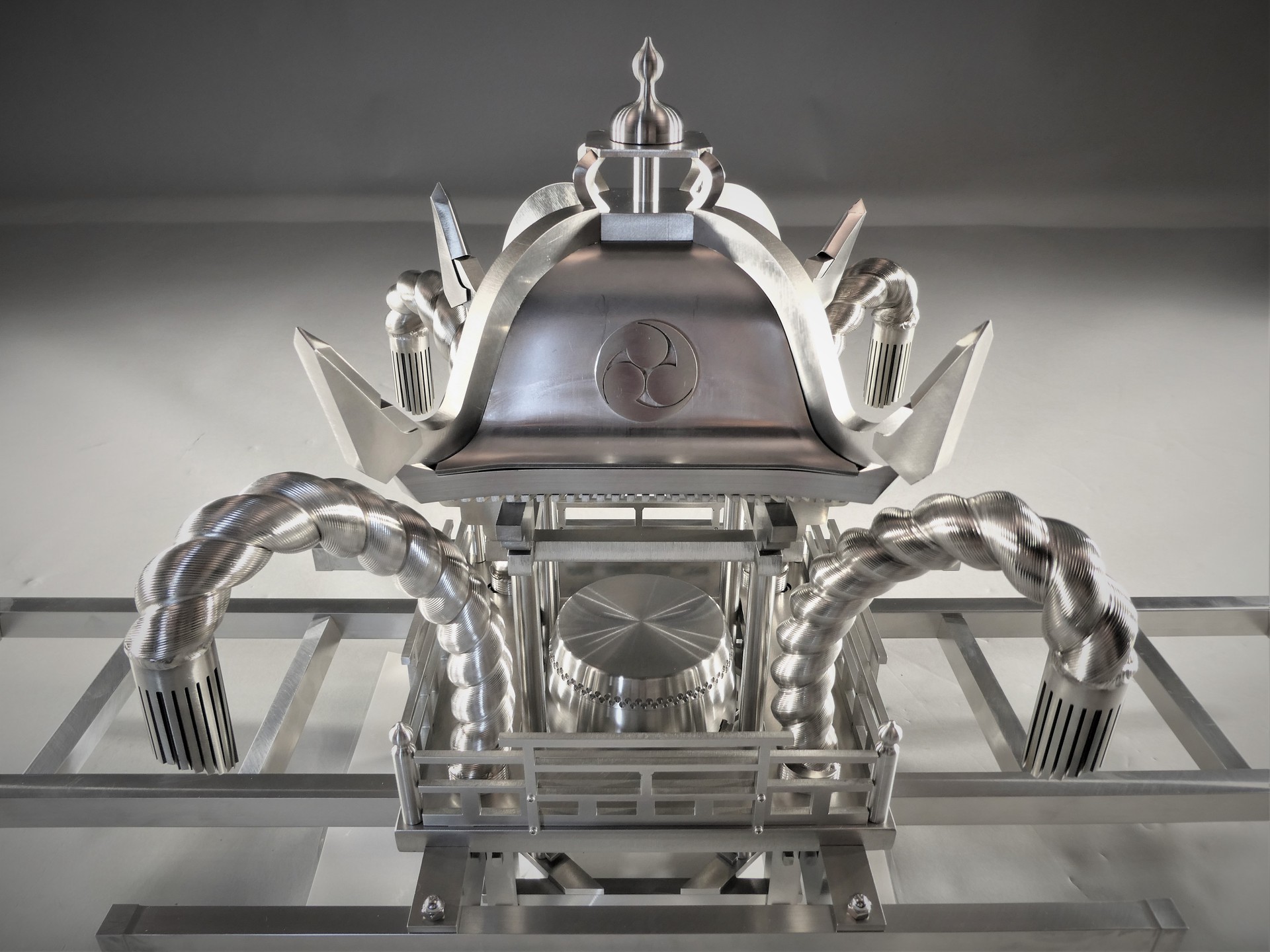

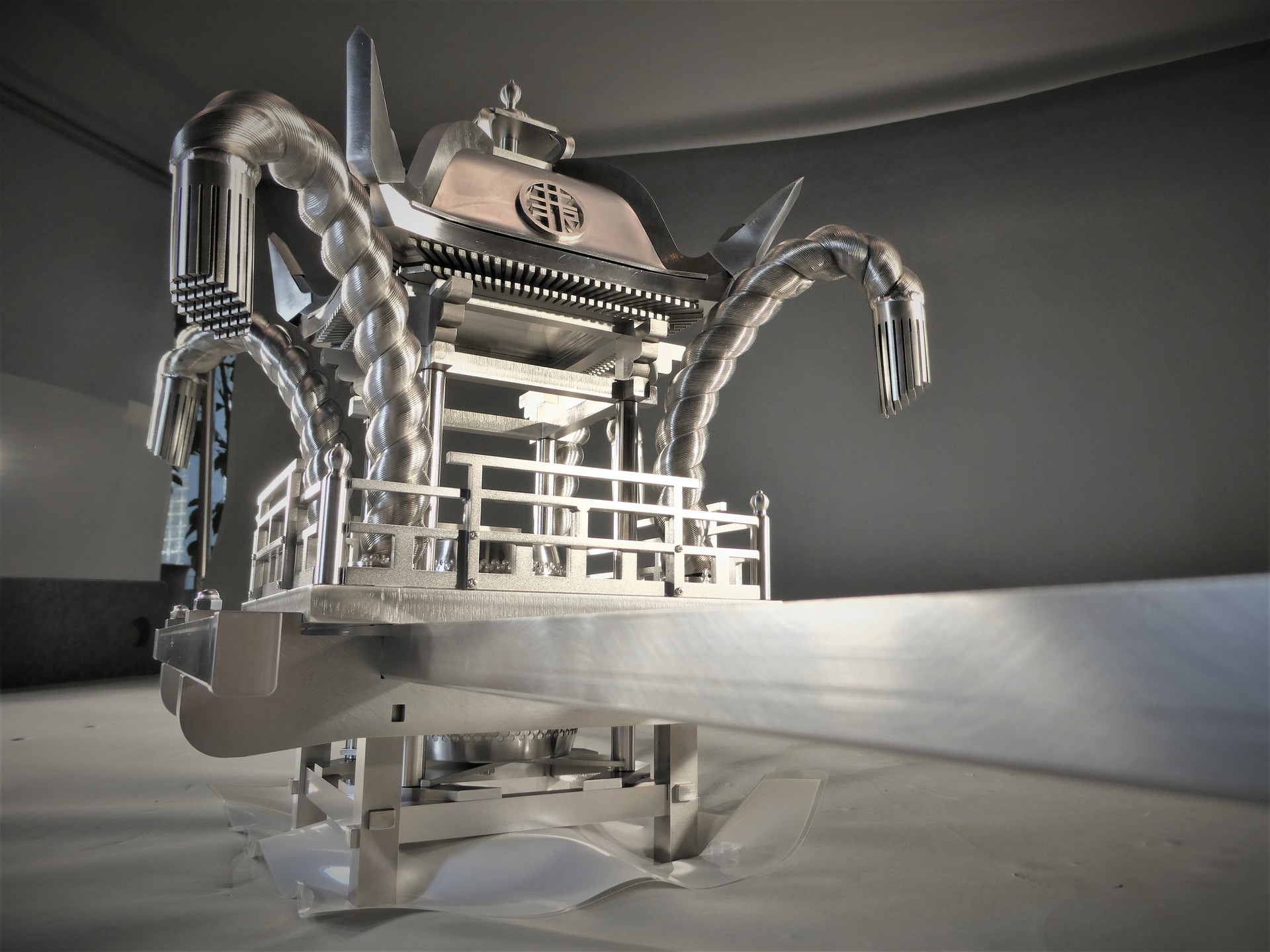

本作品は、兵庫県播州地域の文化を象徴する「灘のけんか祭り」で使用される大型神輿を1/10サイズのステンレスで再現することで、私たち地域の「伝統美」と「現代」の融合を表現しました。
制作にあたっては、実物の神輿には設計図が無く、職人の勘と知識で製作されているため、再現する為に、まず、実物を細部まで採寸し、図面を起こす事から取組みました。
次に各パーツの加工ですが、屋根部分はプレスでの深絞り加工、伊達綱は旋盤加工、土台は、ワイヤーカットによって±0.02の精度で加工しました。
また工法にも拘り、宮大工伝統の「木組み工法」を使い、神輿は約90点以上の部品で構成されていて、分解することも可能です。
この作品は創業74年の我々が持つ豊富な知識と、弊社の「未来へのプラスワンを考える」の理念に基づいて、弊社が持つ設計、切断、成形、切削、板金、溶接など技術の全てを注ぎ込みました。
「モノづくりの楽しさ」と「技術の粋」を存分にお楽しみ下さい。
