第36回優秀板金製品技能フェア

組立品の部 全74作品

360°から作品を見る

組立216

技能賞

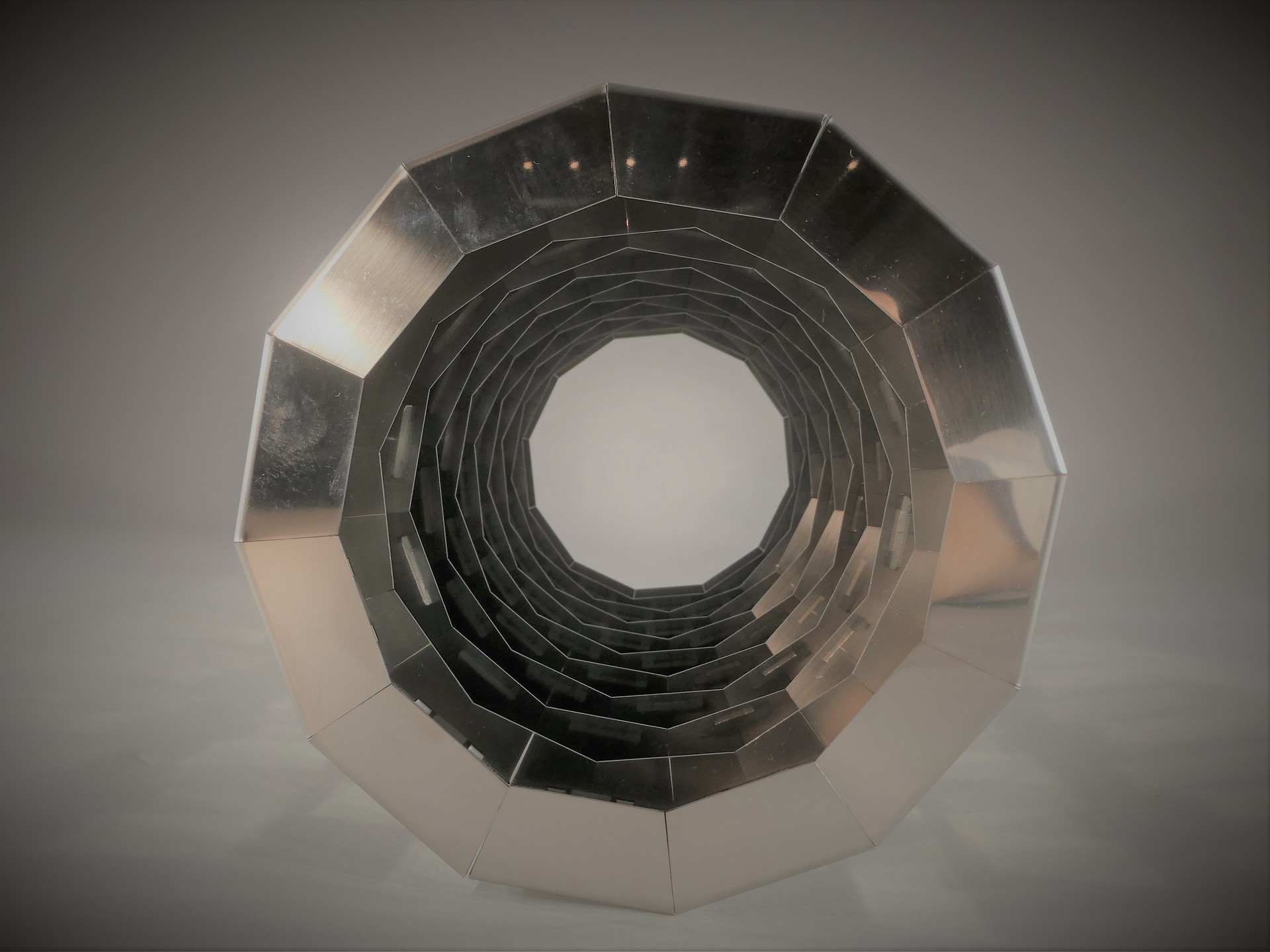

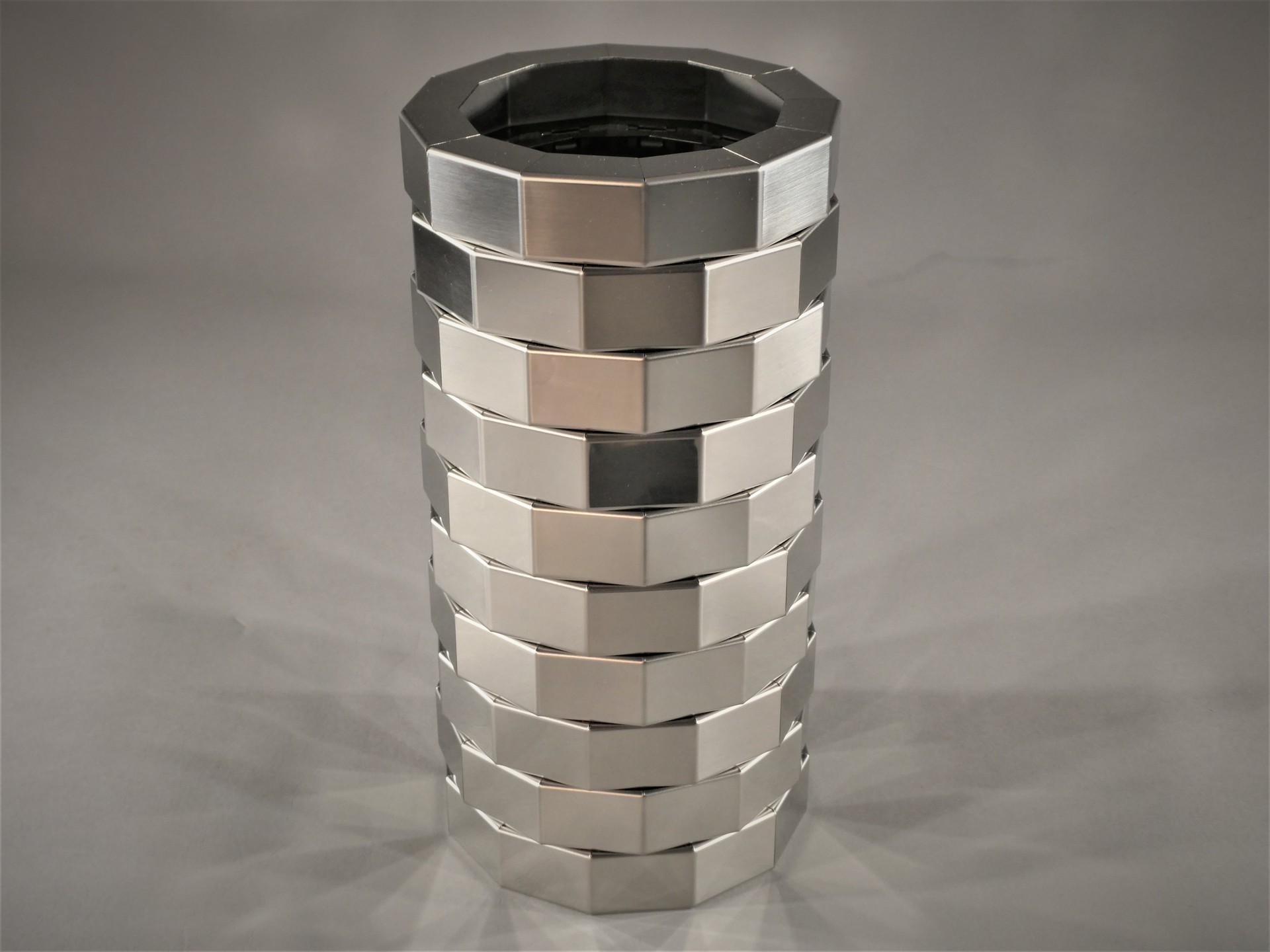

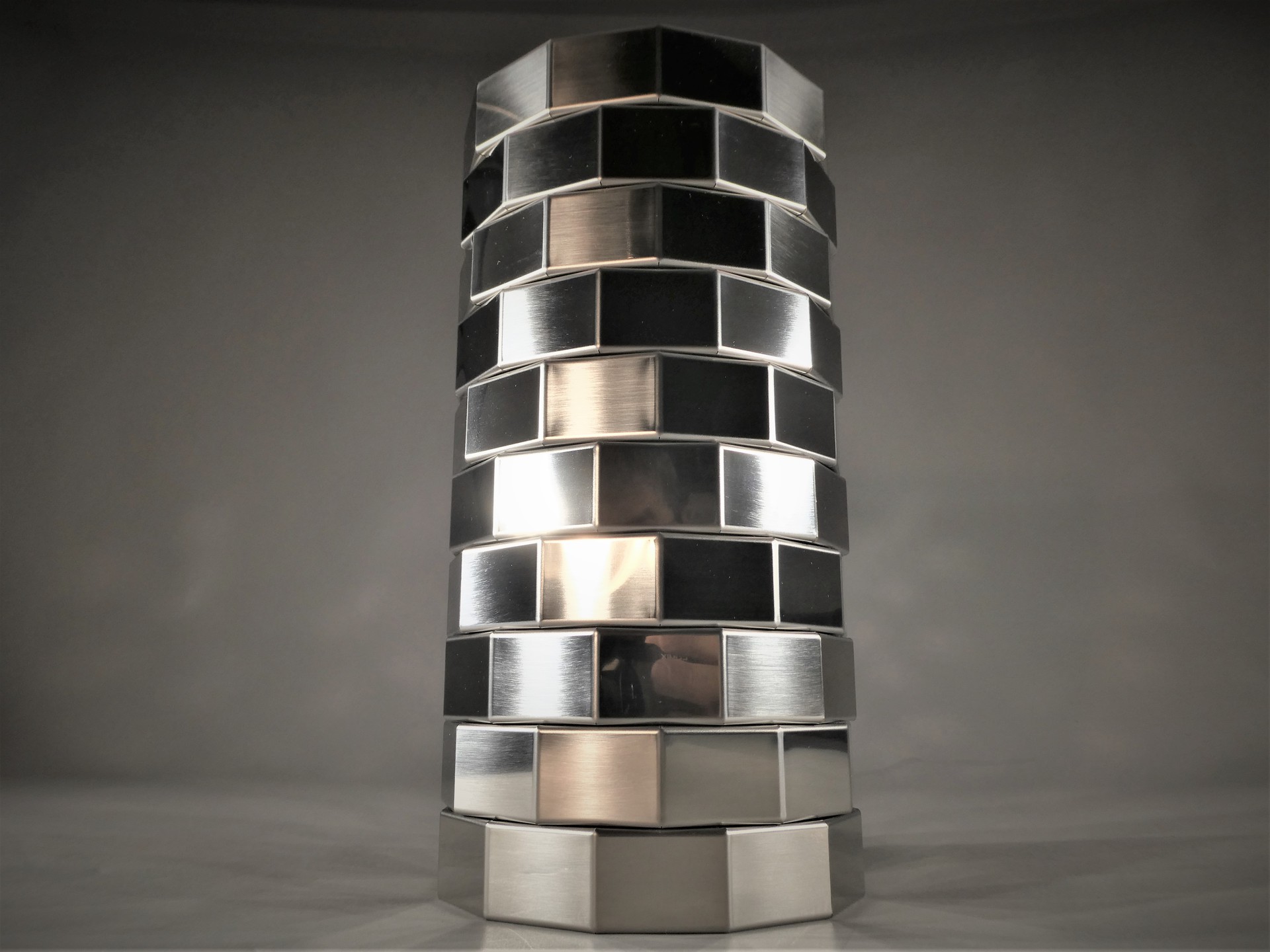

筋膜リリースローラー板金オブジェ

株式会社　高瀬電設 (秋田県)

  • ・サイズ: W150 × D150 × H303 mm

  • ・精度: ± 1 mm

  • ・プログラム時間: 15 分

  • ・加工時間: 90 分／個

  • ・加工数量: 1 個

  • ・材質: ステンレス（SUS304）

  • ・板厚: 1.0 mm

  • ・作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • プログラム

  • レーザ加工

  • 曲げ

  • 組立

アピールポイント

最近流行りの健康グッズに注目し板金によるオブジェ化をしました。

溶接を使わず組立が可能で、組み合わさることで強くなります。

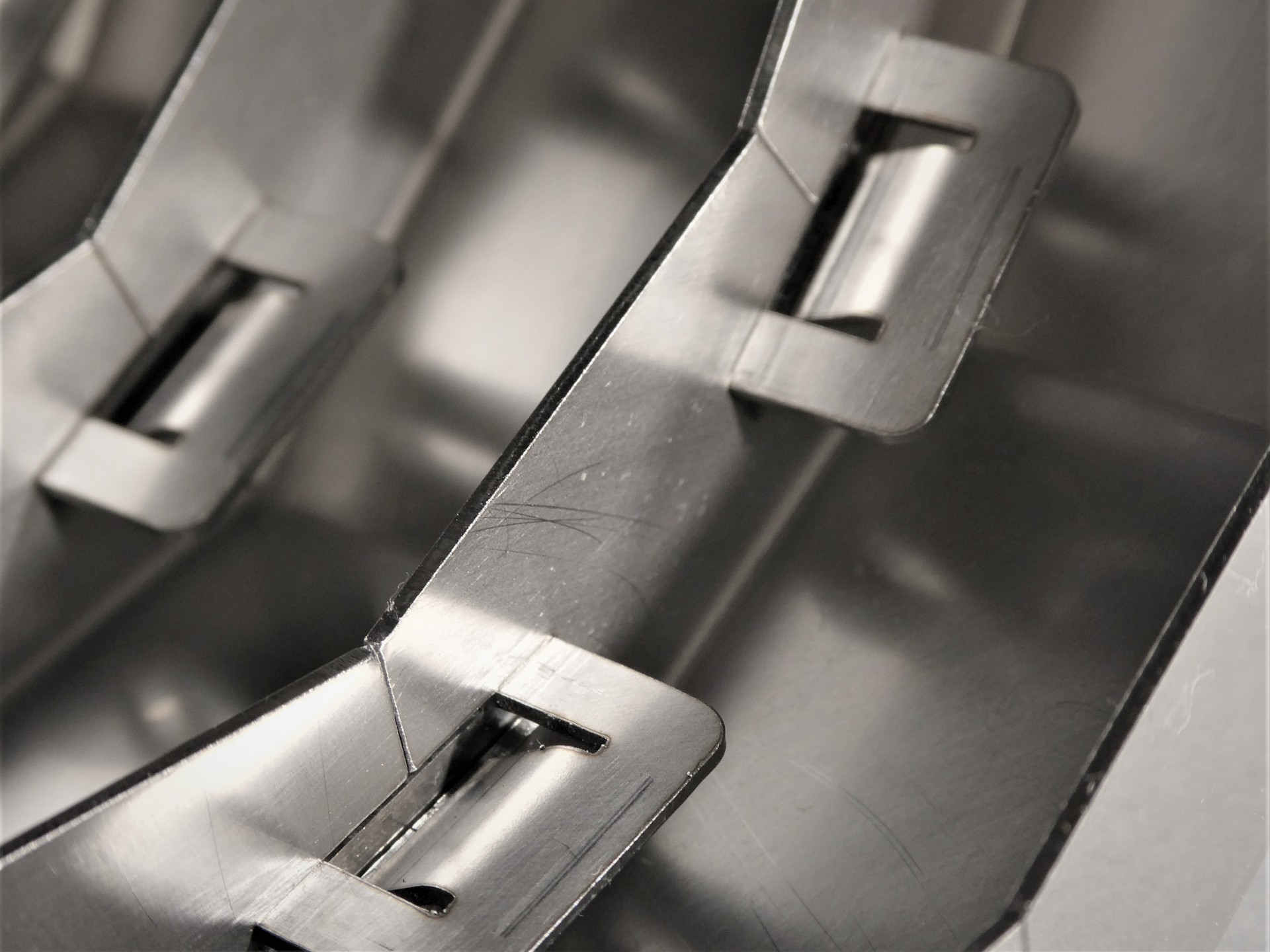

最終的な外形寸法精度は組み立て式なので大きい数字ですが、部品一つ一つは±0.1で作られています。差込み用のツメが刺さる構造なので、曲げが関係する場所に穴があるため曲げの精度が問われる内容でした。

その精度さえ出ていれば組立作業は特段スキルのいる作業ではないので簡単に組立できます。（添付資料参照）
