第36回優秀板金製品技能フェア
組立品の部 全74作品
組立215
技能奨励賞

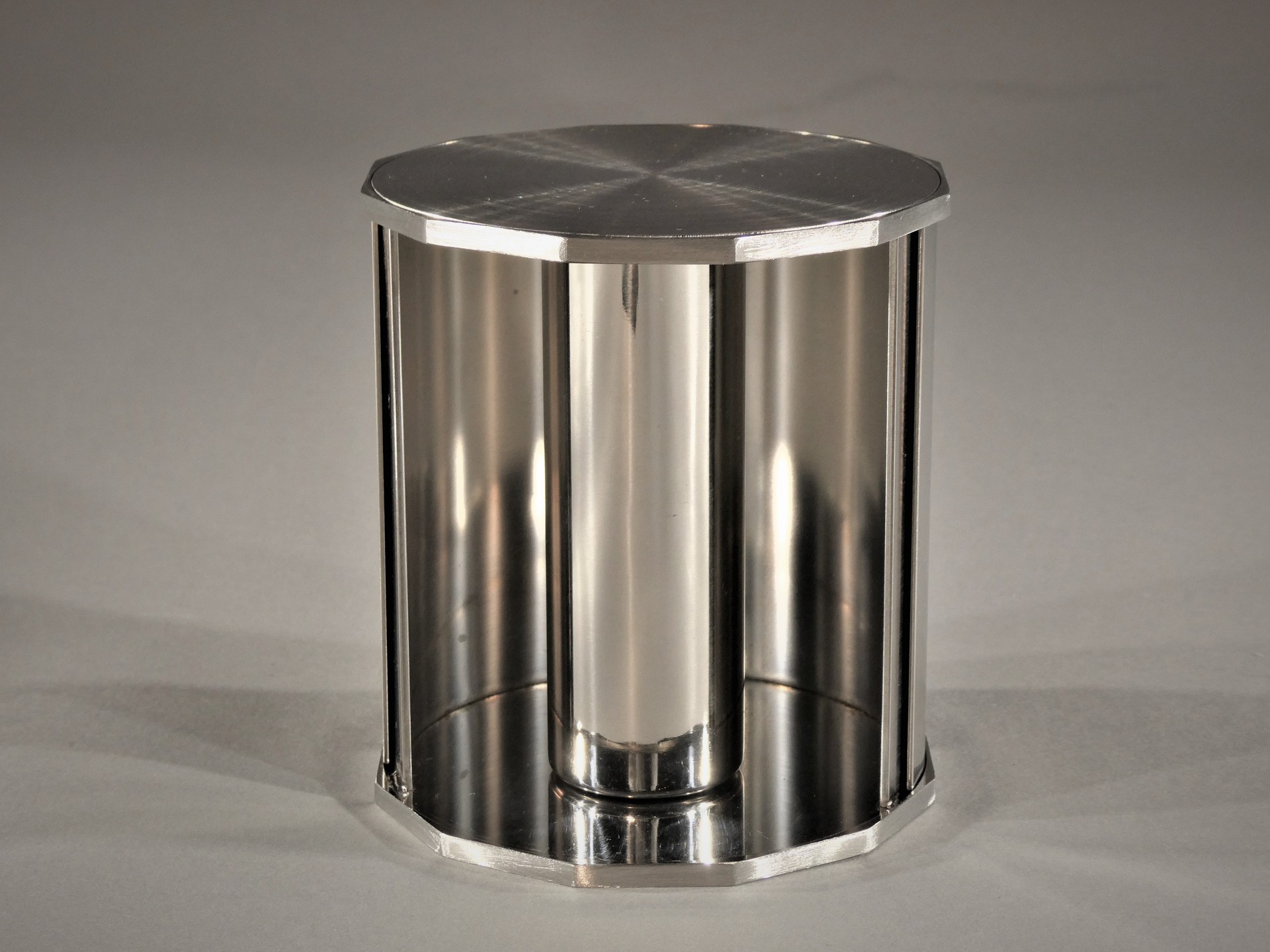

腕時計かネクタイのケース
有限会社 長崎軽金属 (長崎県)
-
・サイズ: W100 × D90 × H90 mm
-
・精度: ± 1 mm
-
・プログラム時間: 1 分
-
・加工時間: 5 分/個
-
・加工数量: 1 個
-
・材質: ステンレス(SUS304)
-
・板厚: 1.5 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
CAD/CAM
レーザ加工
曲げ
表面処理
溶接
表面仕上げ
組立
アピールポイント
蓋の開閉時に、蓋が外れないような仕組みにしました。

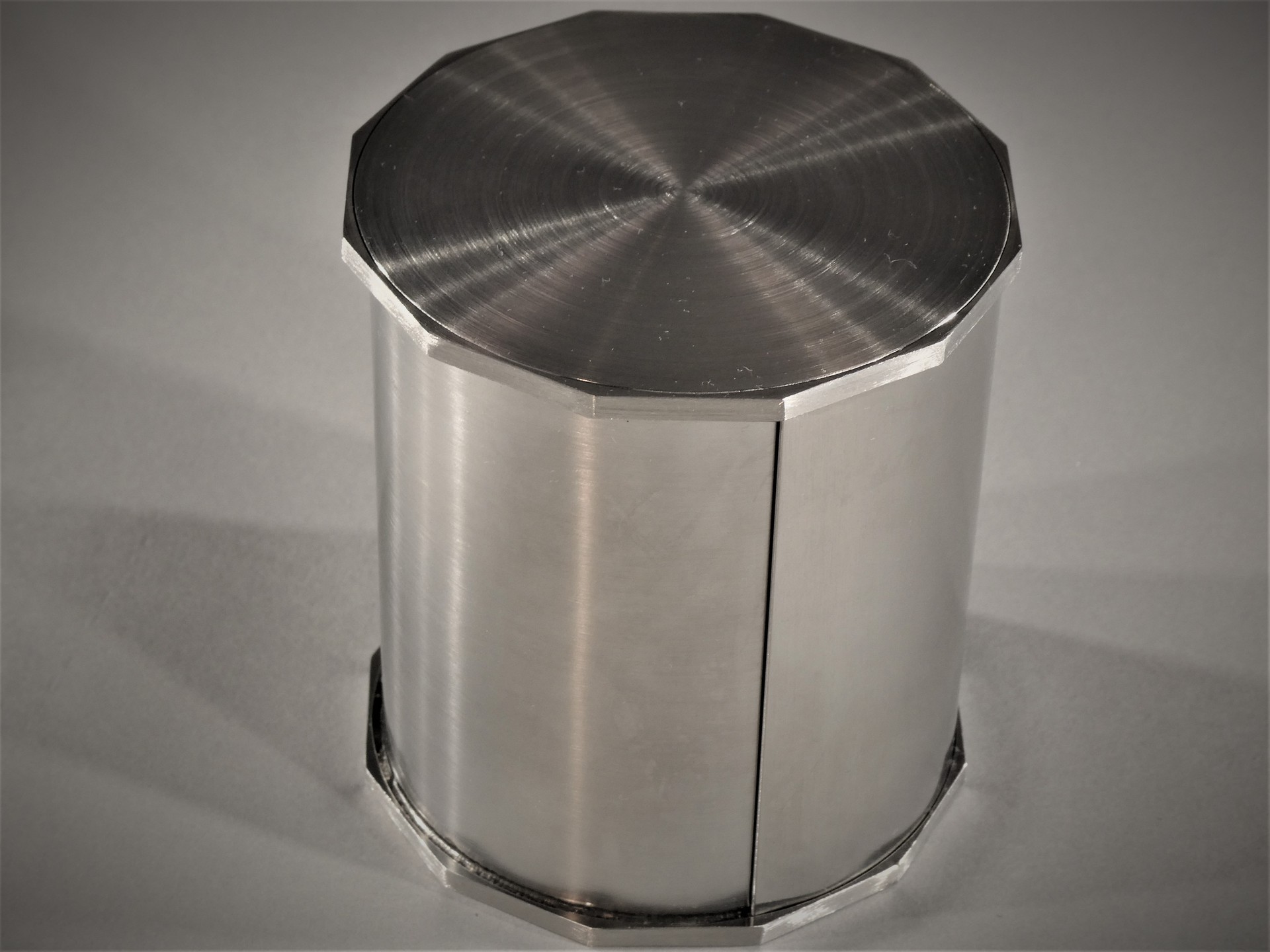

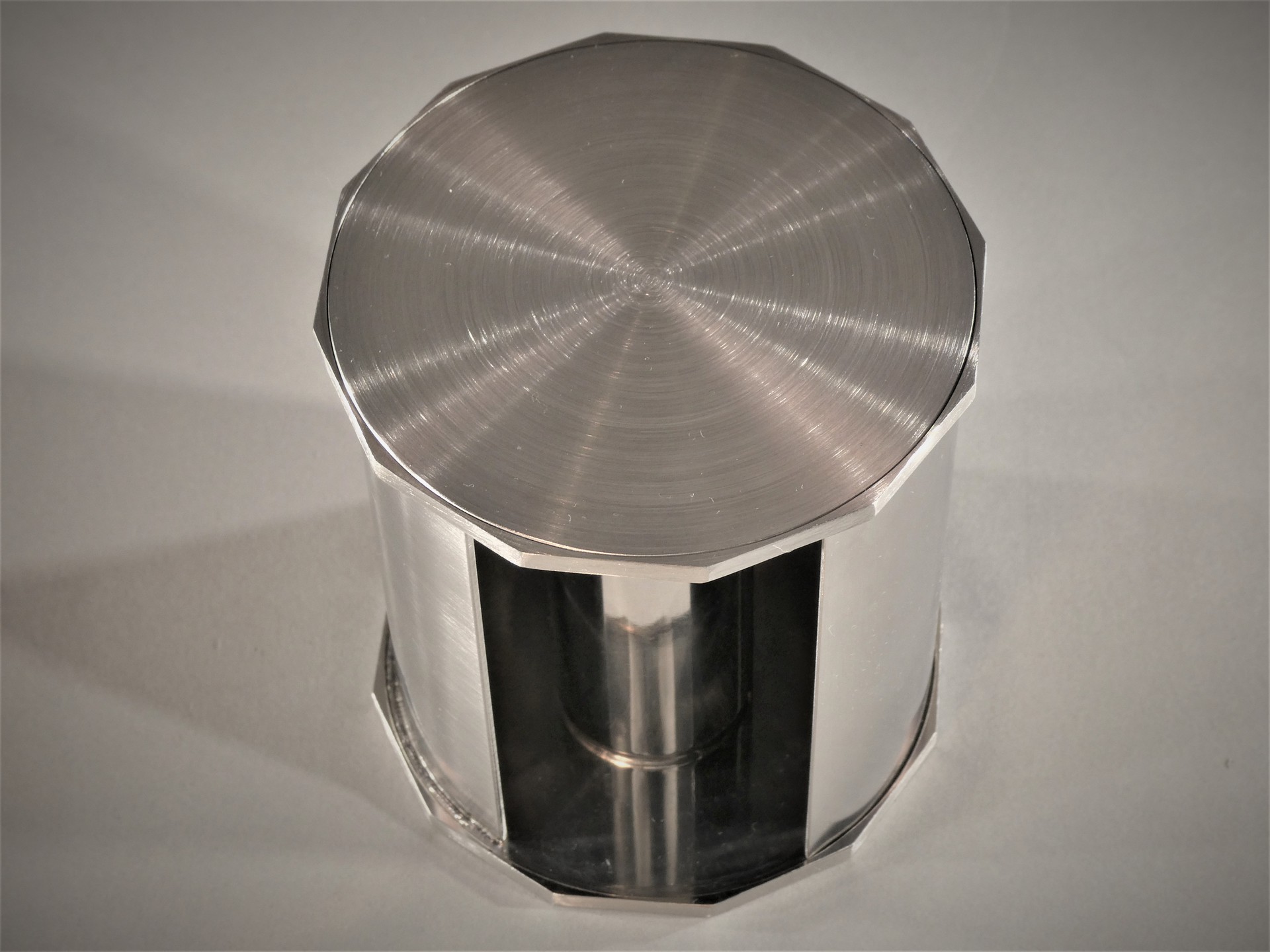

両面を円状にHL加工を行いました。

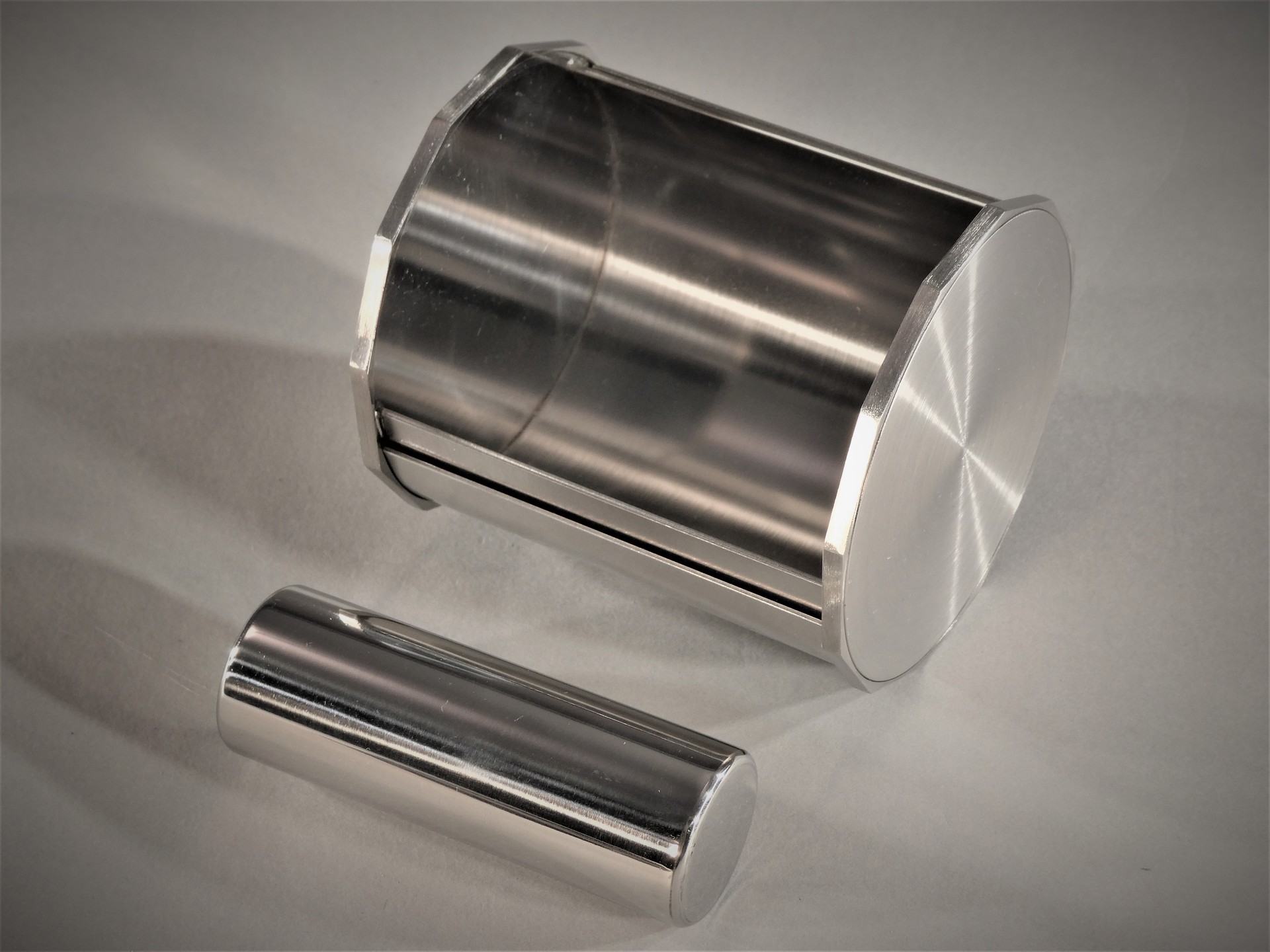

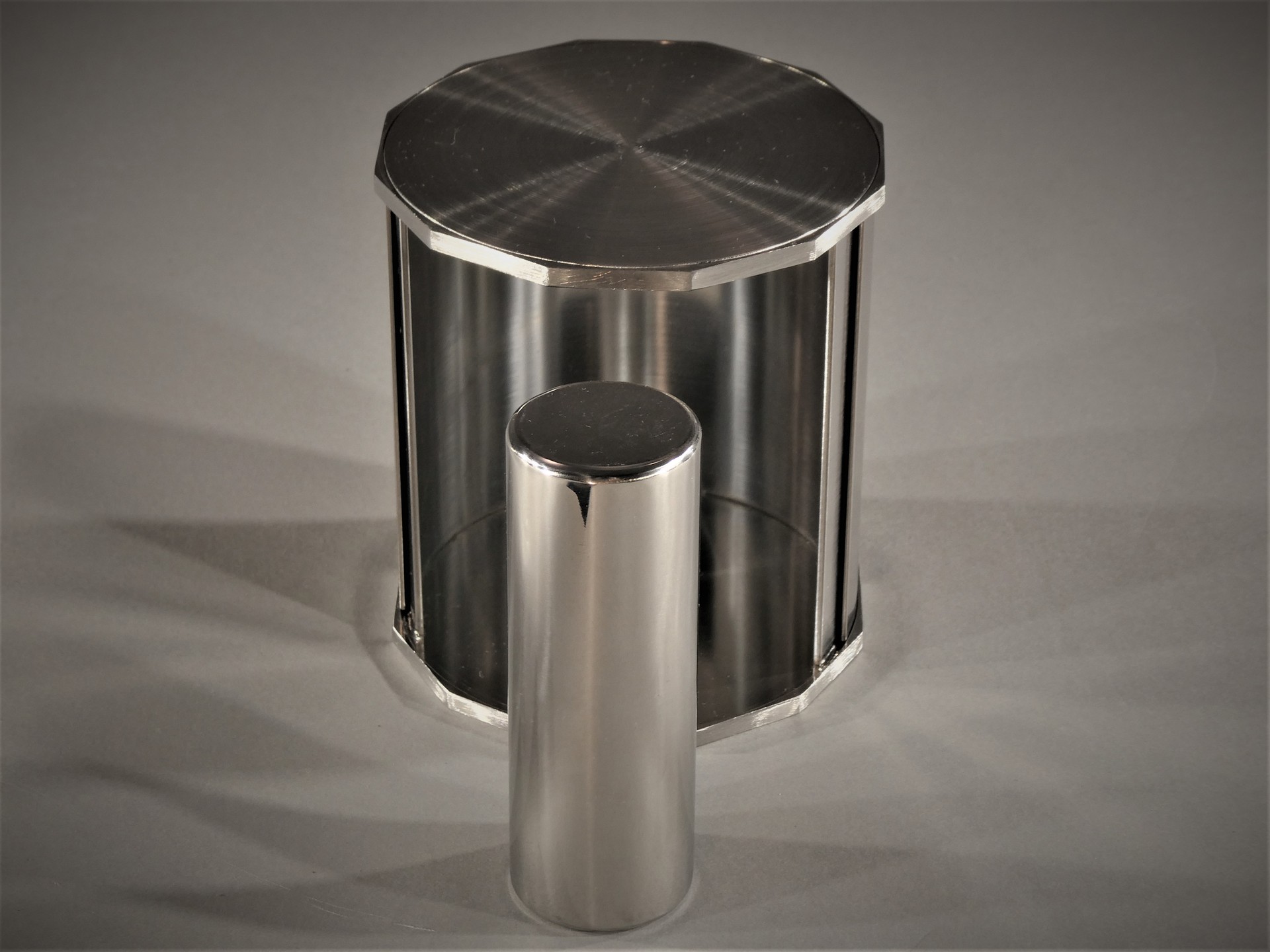

ケースとしても使え、置物としても使用できるようにしました。
外側から溶接が見えないように工夫しました。
