第35回優秀板金製品技能フェア
単体品の部 全64作品
単体043
技能奨励賞

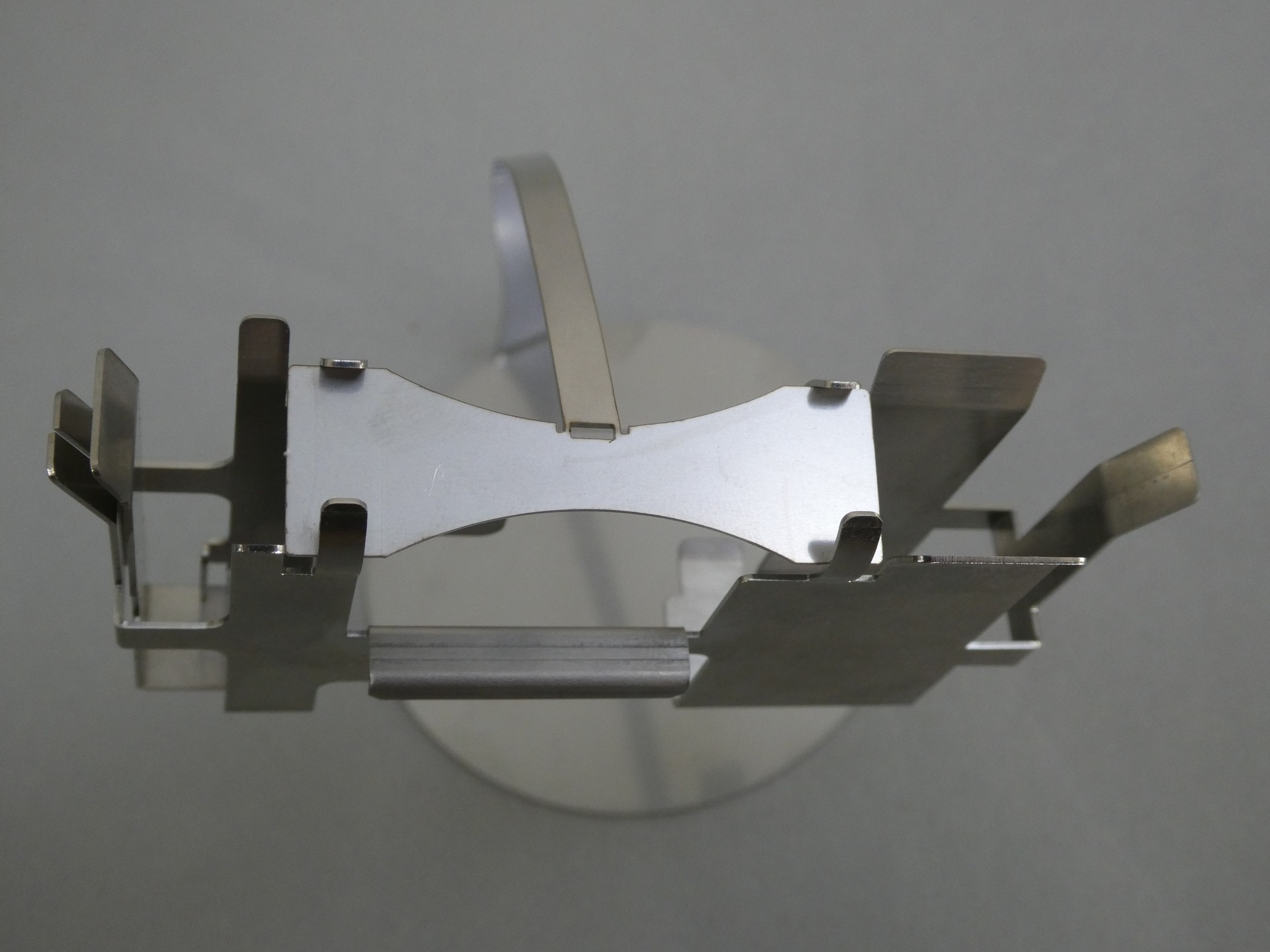

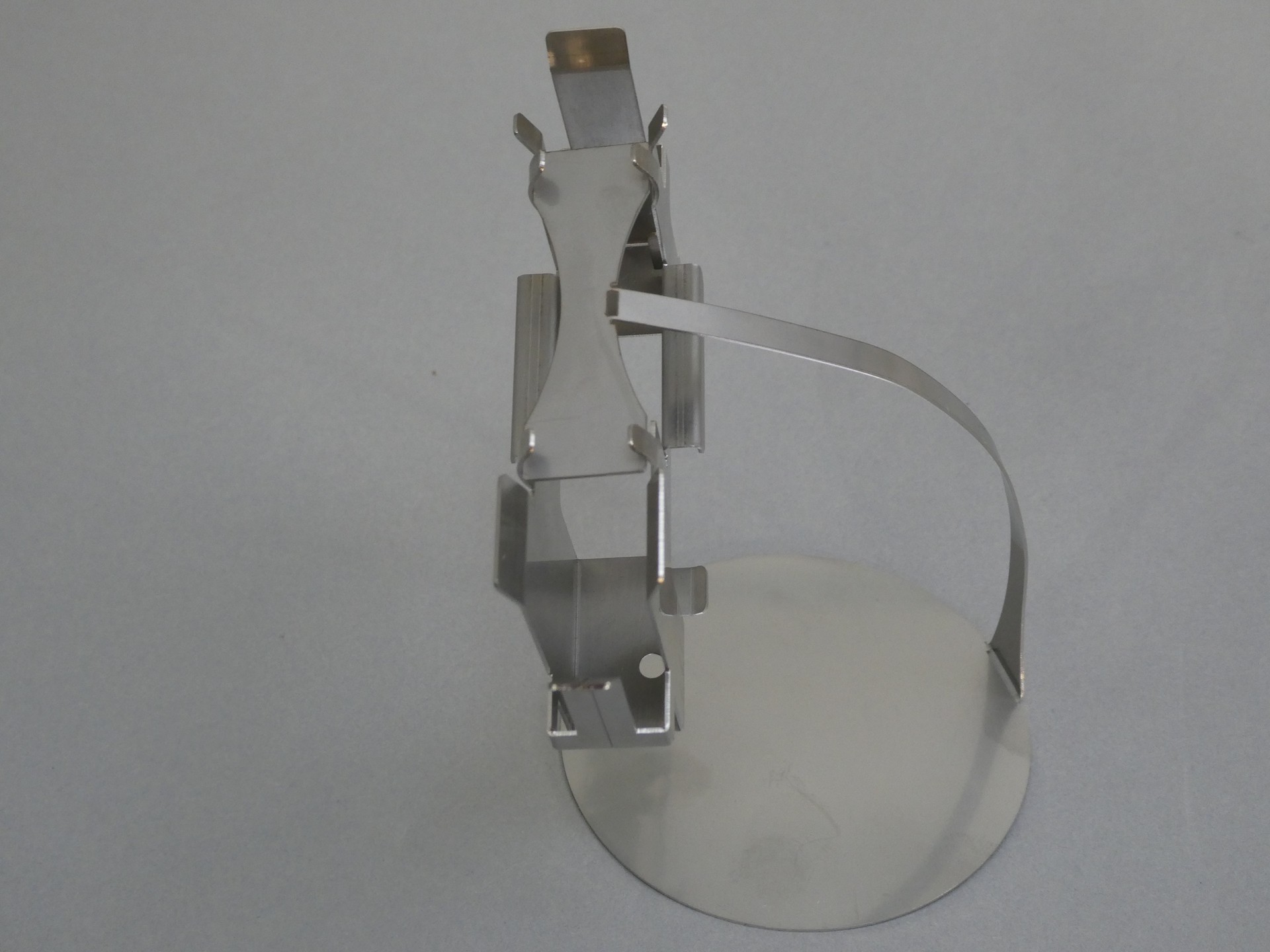

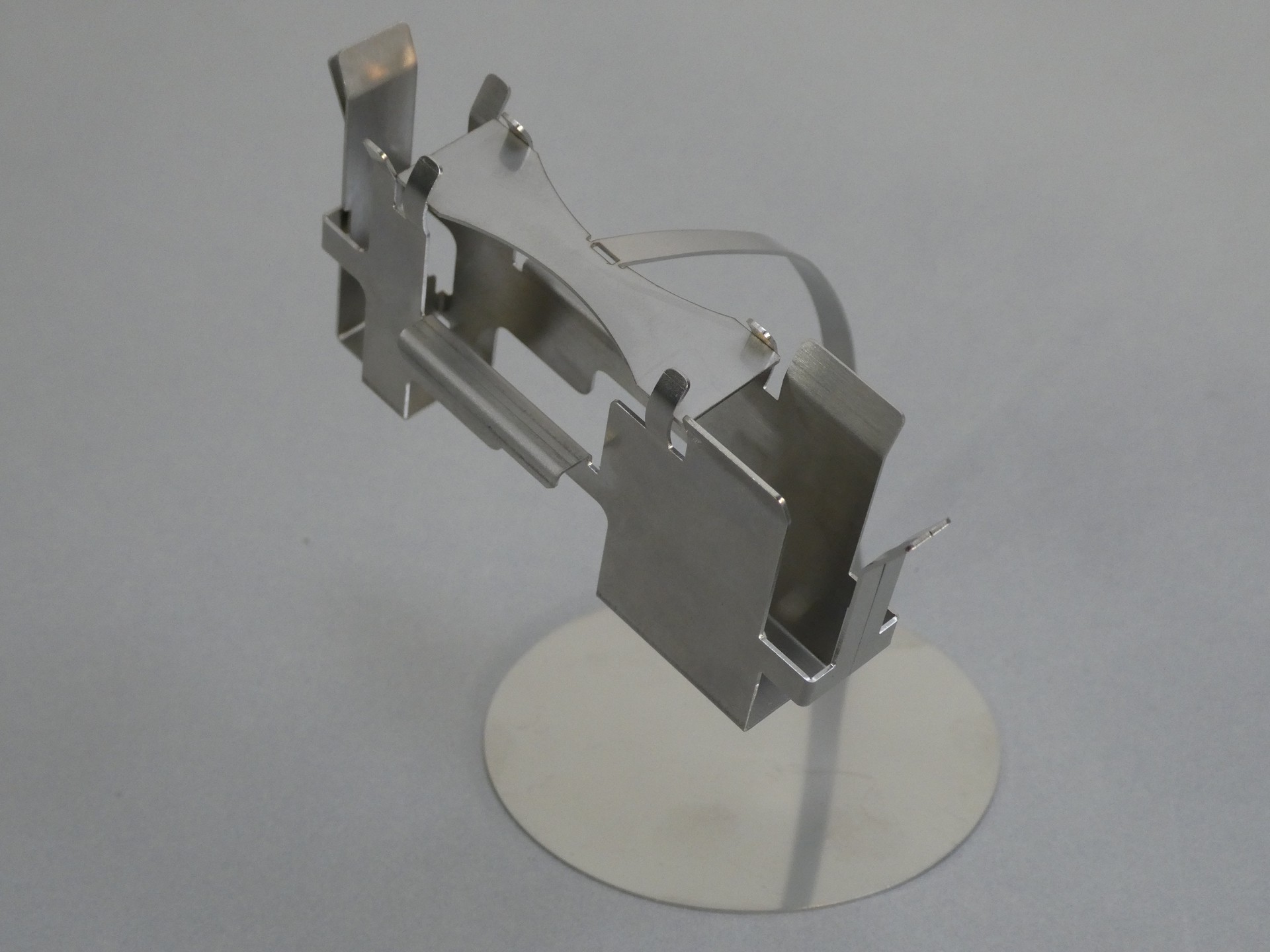

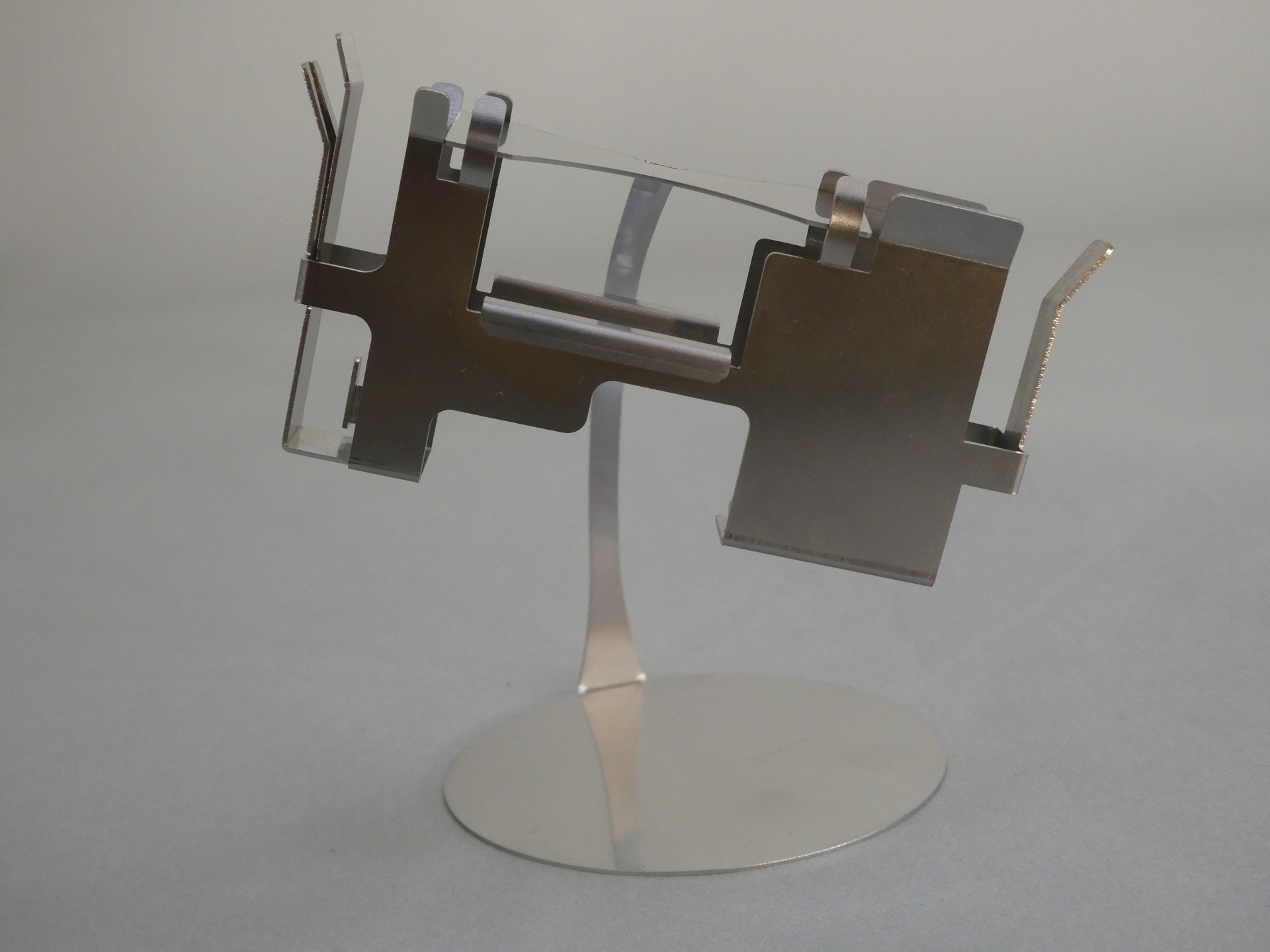

Lamp Holder
田中電工 株式会社 (大阪府)
-

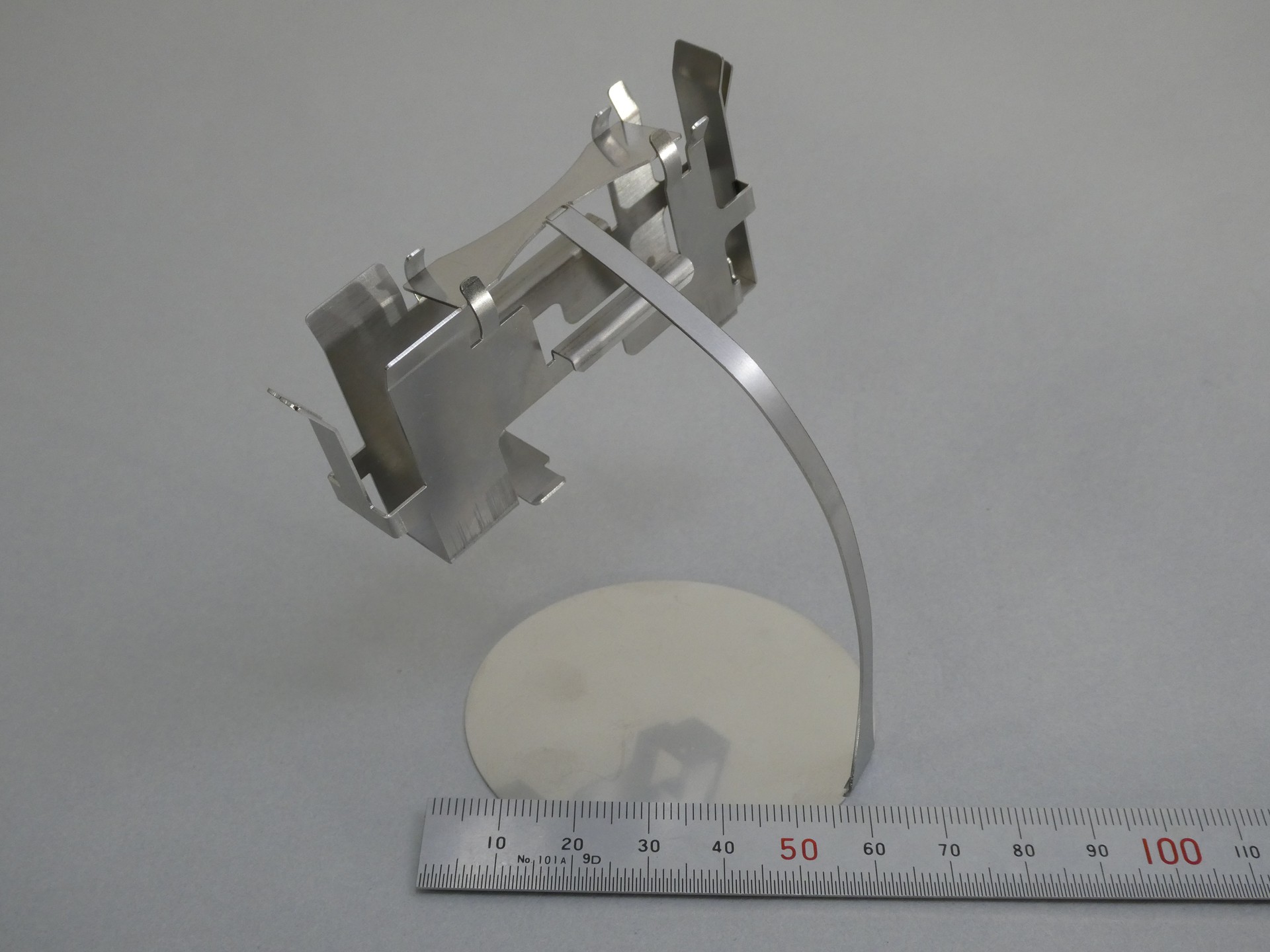

・サイズ: W80 × D22 × H40 mm
-
・精度: ± 0.2 mm
-
・プログラム時間: 66 分
-
・加工時間: 108 分/個
-
・加工数量: 2 個
-
・材質: ステンレス(SUS304)
-
・板厚: 0.5 mm
-
・作品種類: 量産品
加工工程
2D/3D設計
プログラム
CAD/CAM
レーザ加工
曲げ
プレス加工
アピールポイント
■複雑に入り組んだ曲げ難加工品
・ 小さい製品の中に多くの曲げを詰め込んだ製品。
・ 曲げ工程は20工程と多く、加工順を間違えると完成できない製品である為、BENDCAMにて加工順を最適に。
・ 爪のR曲げ、深曲げ部分は専用の金型を製作。
・ 中量産加工での再現性と生産性を両立すべく、汎用金型と専用金型の併用により難加工品を標準化。
