第35回優秀板金製品技能フェア
単体品の部 全64作品
単体032
技能奨励賞

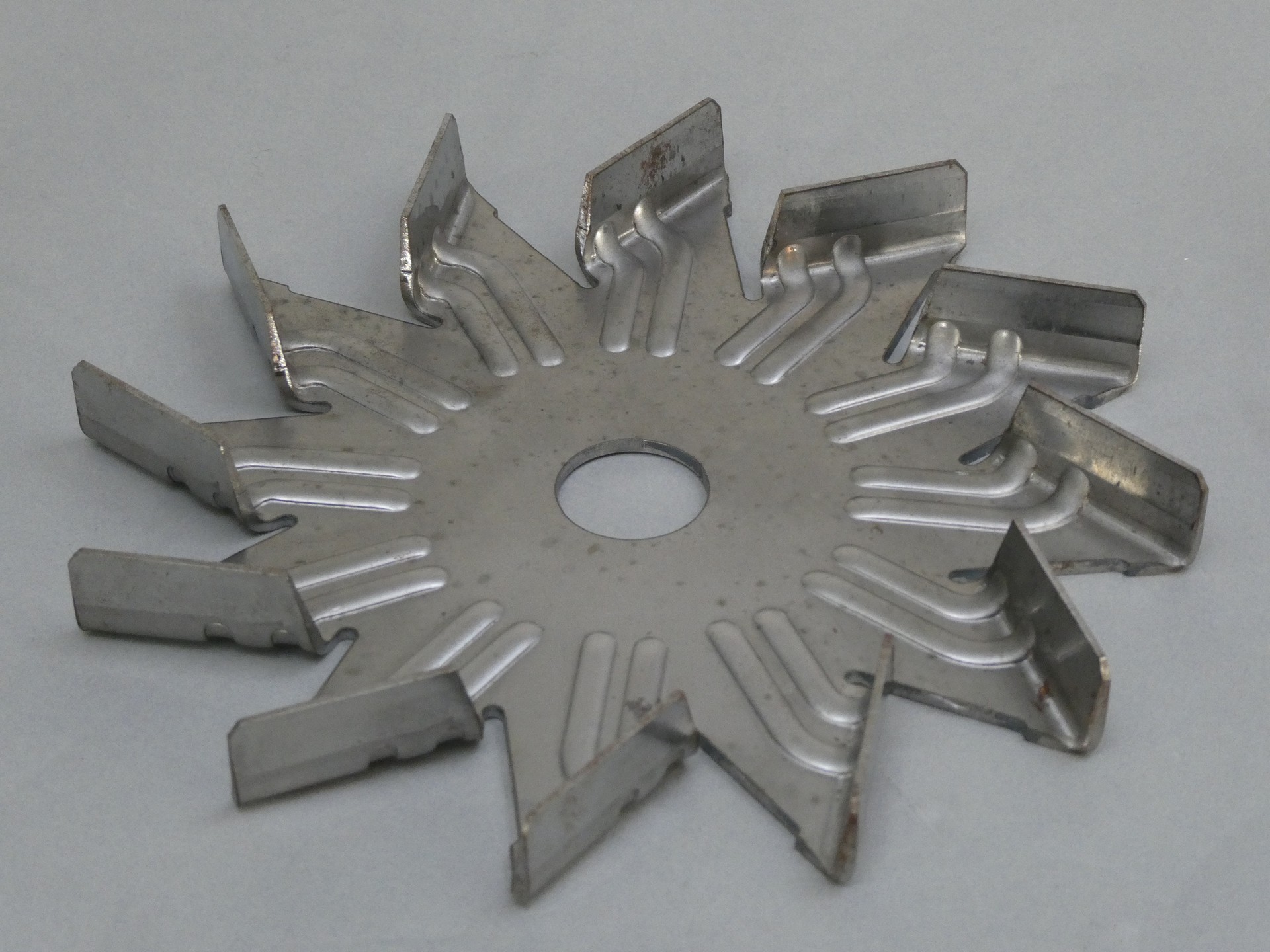

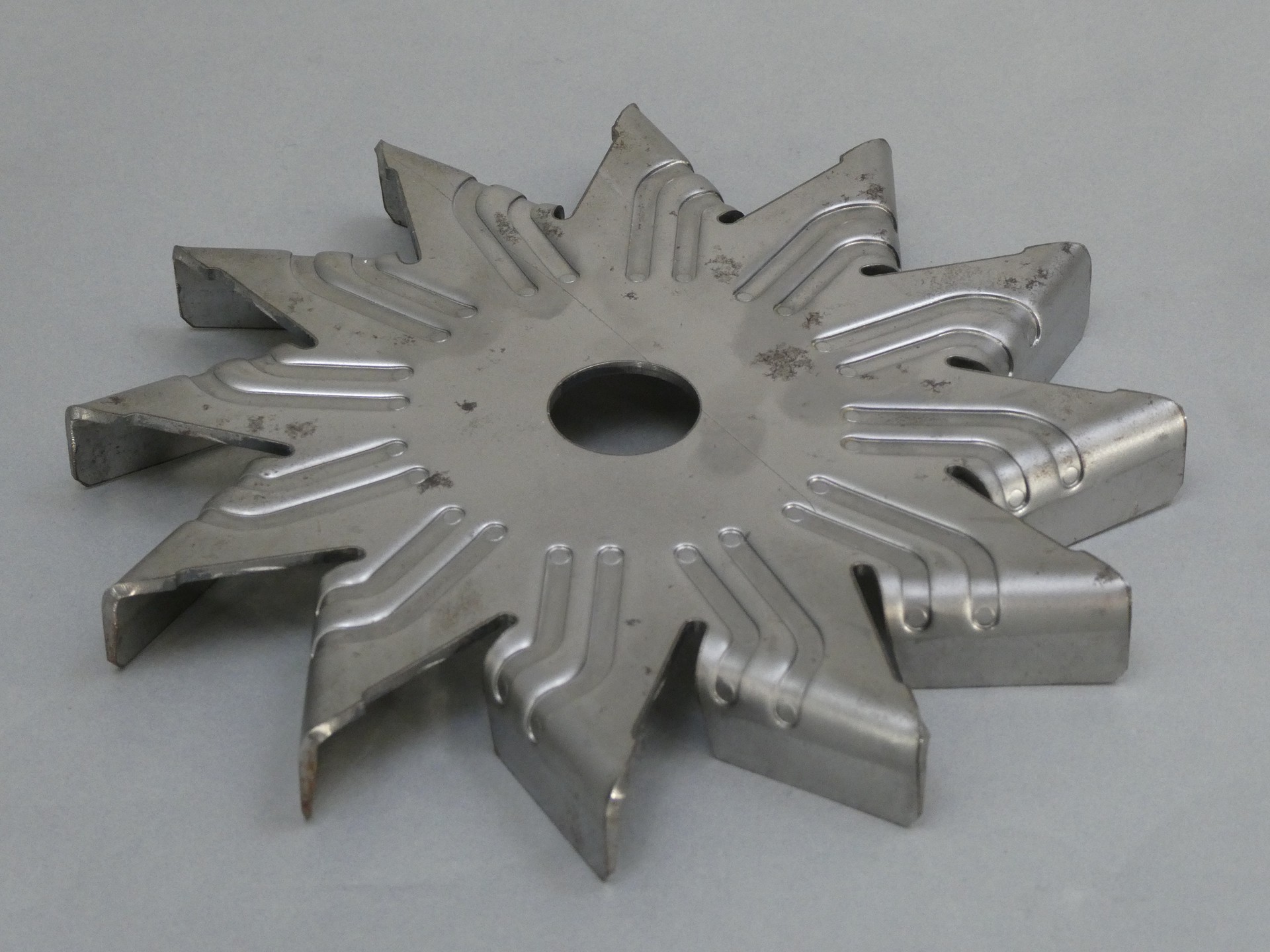

機械羽部品
有限会社 カワイ技工 (群馬県)
-
・サイズ: W190 × D190 × H20 mm
-
・精度: ± 1 mm
-
・プログラム時間: 60 分
-
・加工時間: 80 分/個
-
・加工数量: 5 個
-
・材質: 軟鋼(SPCC)
-
・板厚: 2.6 mm
-
・作品種類: 試作品
加工工程
CAD/CAM
レーザ加工
絞り加工
プレス加工
レーザ加工
曲げ
アピールポイント
切削加工を行わず抜き、曲げ、プレスで立体加工を行った。

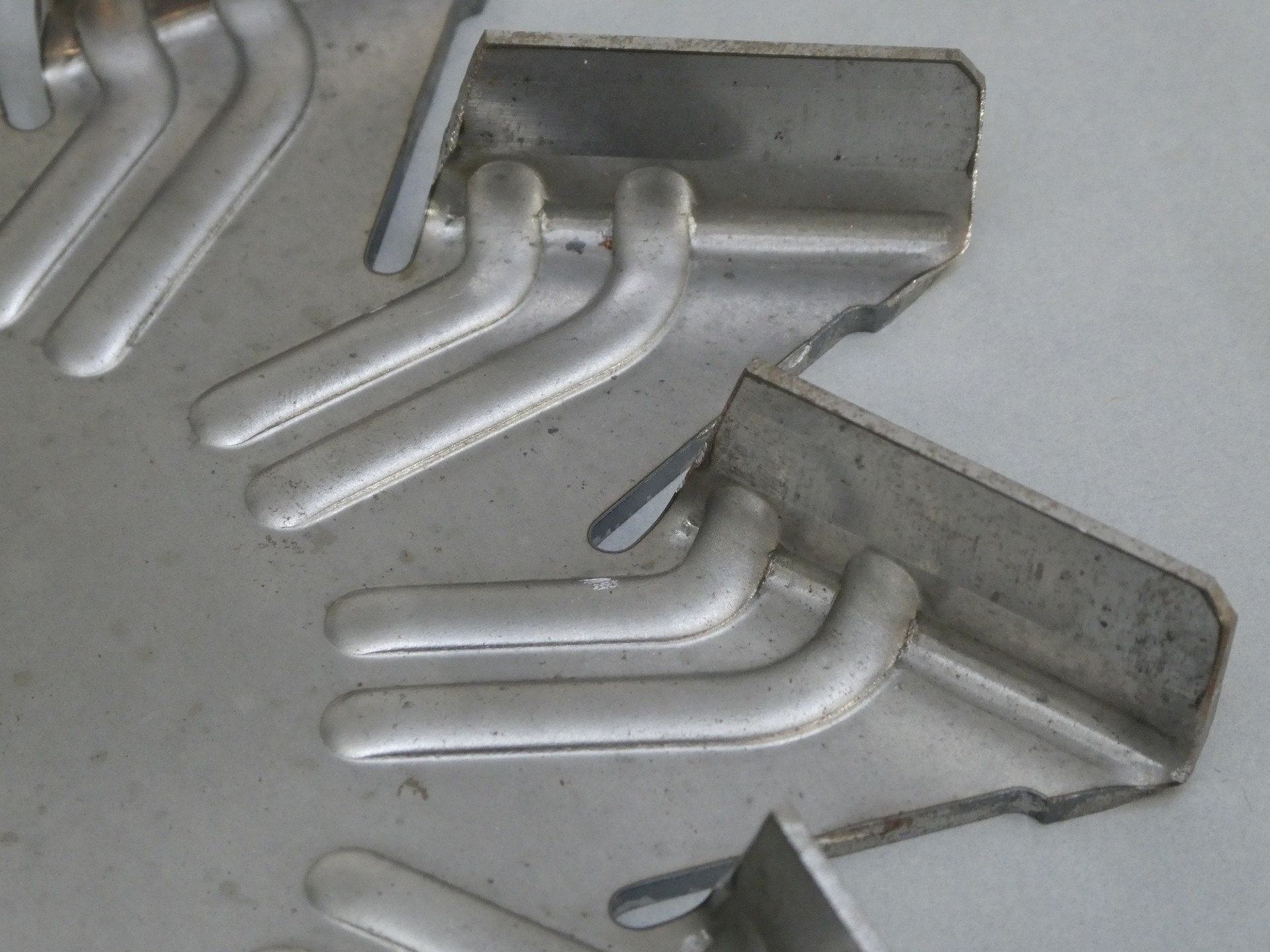

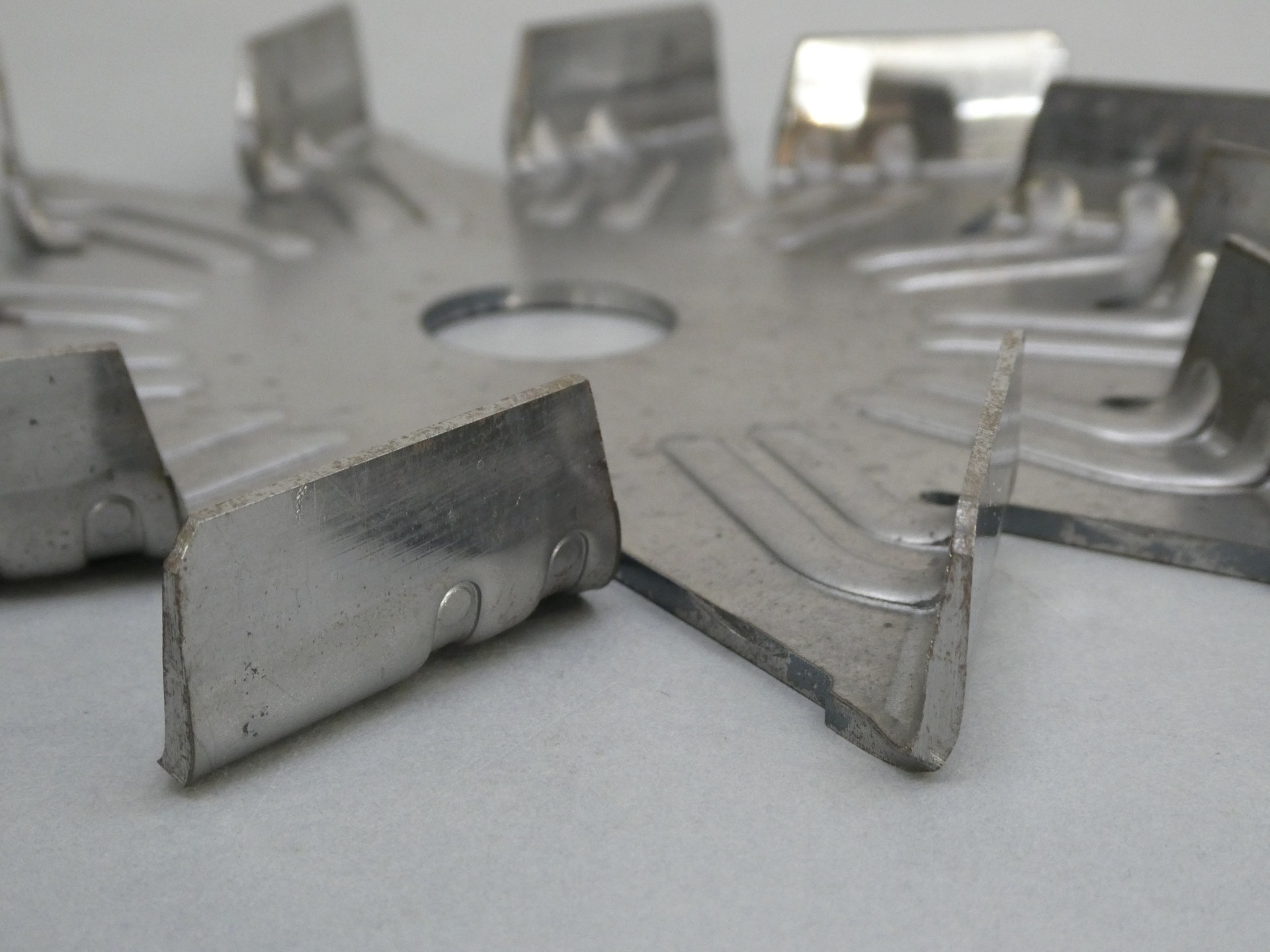

ポイント1 フィン部分先端のテーパー加工を切削ではなくベンダーで加工

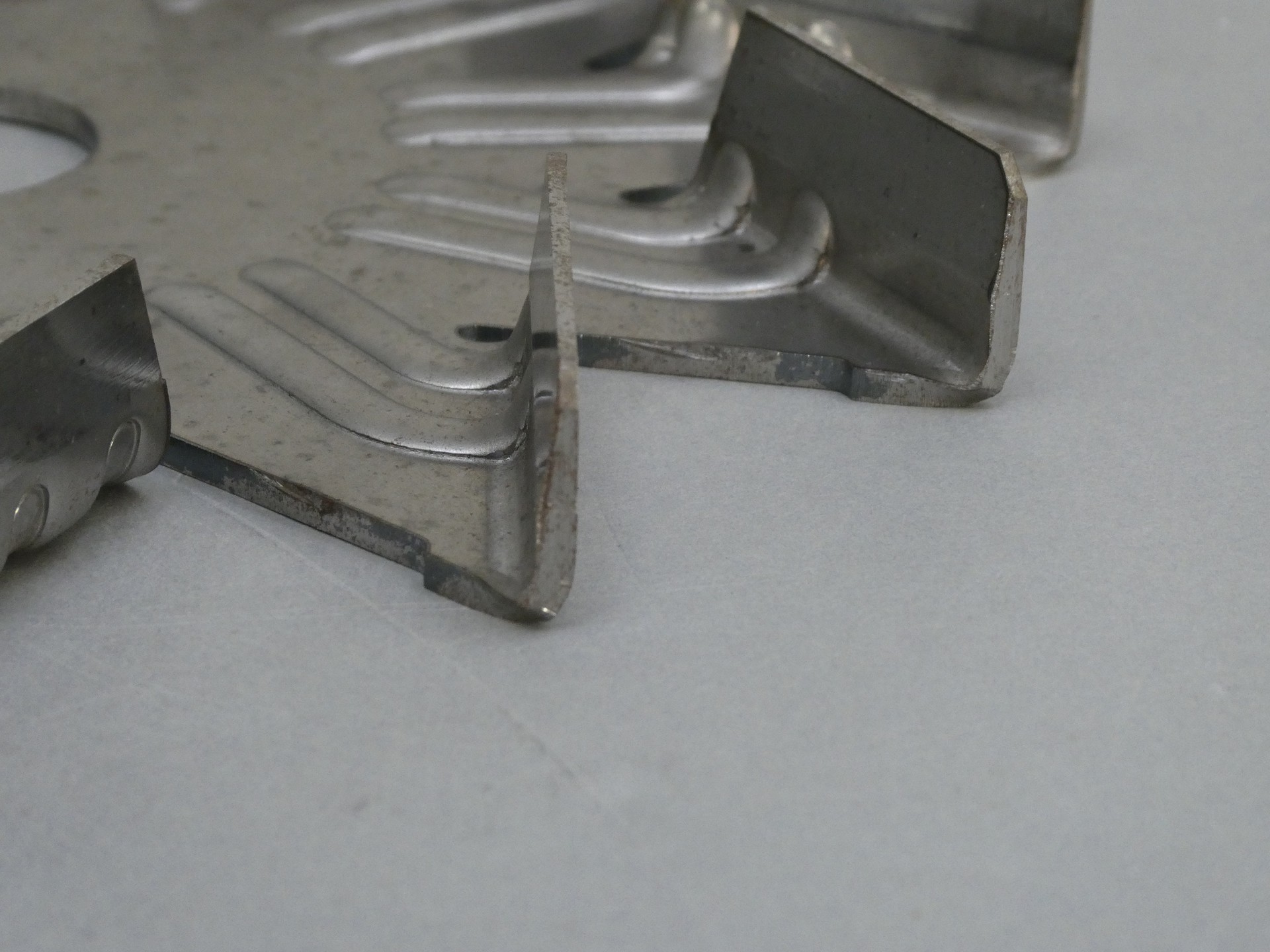

ポイント2 絞り加工部分をつぶさずに曲げ加工
