第35回優秀板金製品技能フェア
造形品の部 全41作品
造形425
技能賞

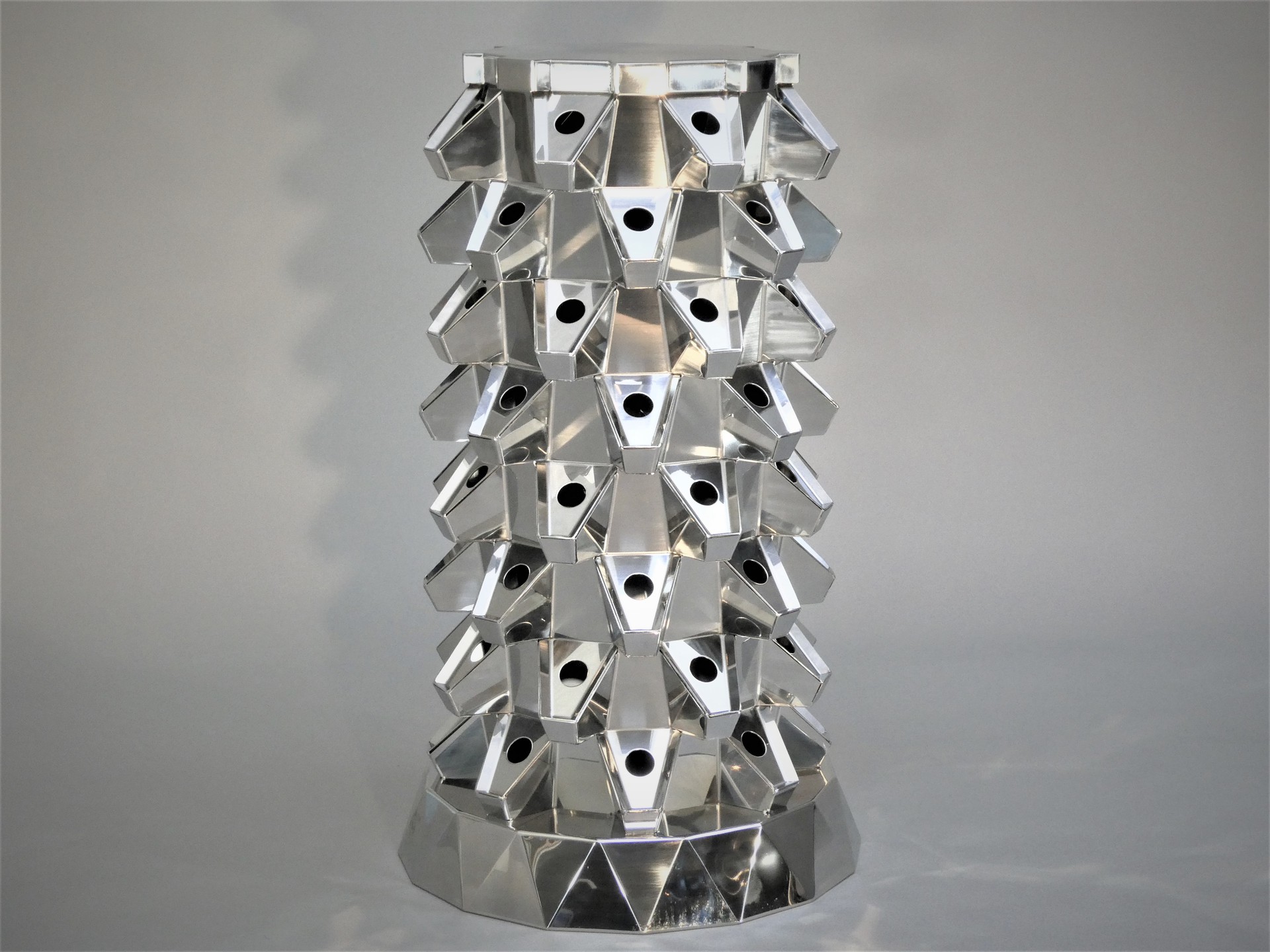

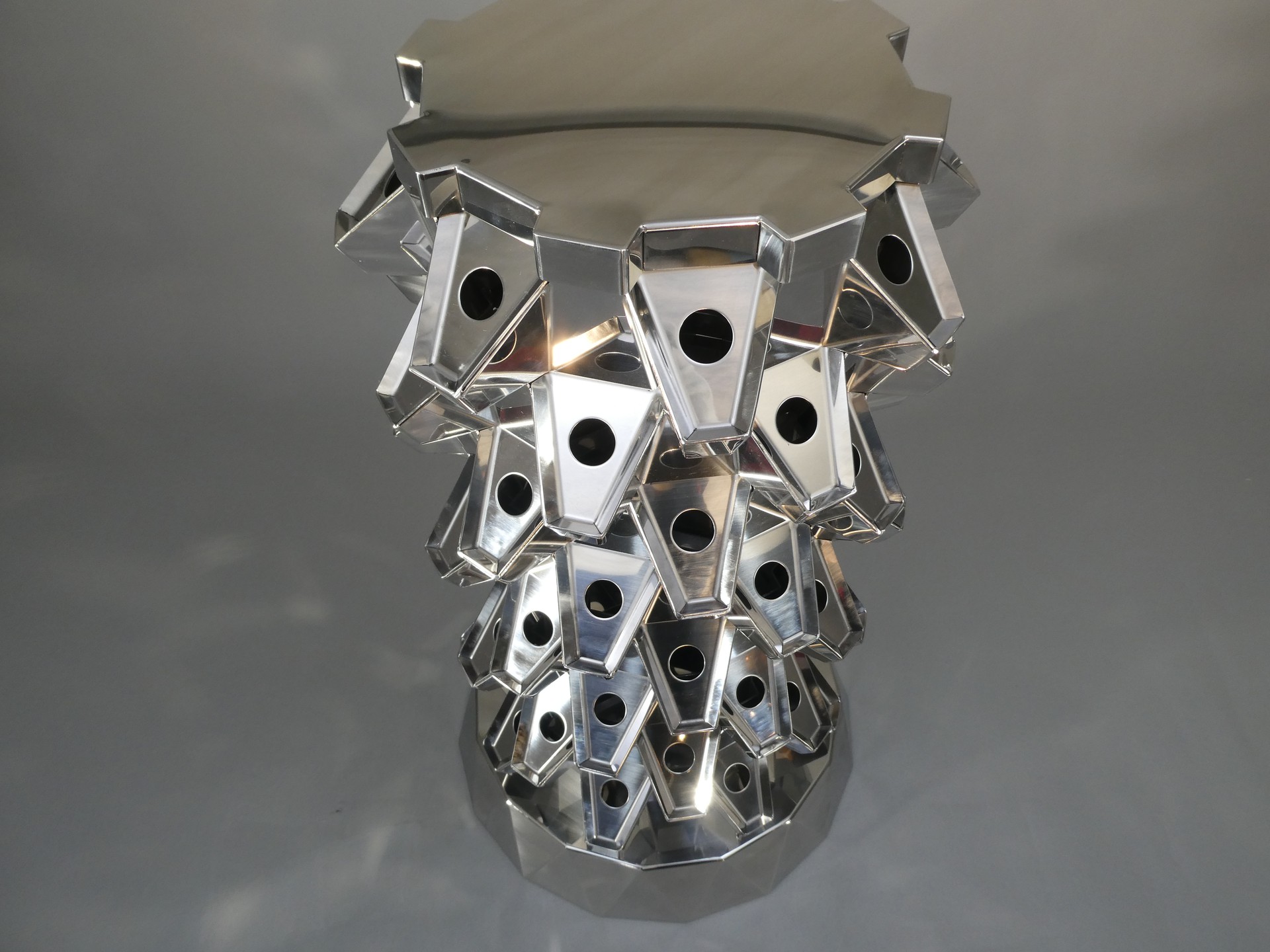

ステンレス水耕栽培タワー
株式会社 ナダヨシ (福岡県)
-
・サイズ: W340 × D340 × H569 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: 1260 分
-
・加工時間: 1440 分/個
-
・加工数量: 2 個
-
・材質: ステンレス(SUS304)
-
・板厚: 1.2 mm
-
・作品種類: 試作品
加工工程
2D/3D設計
CAD/CAM
プログラム
展開
パンチレーザ加工
曲げ
溶接
表面処理
アピールポイント

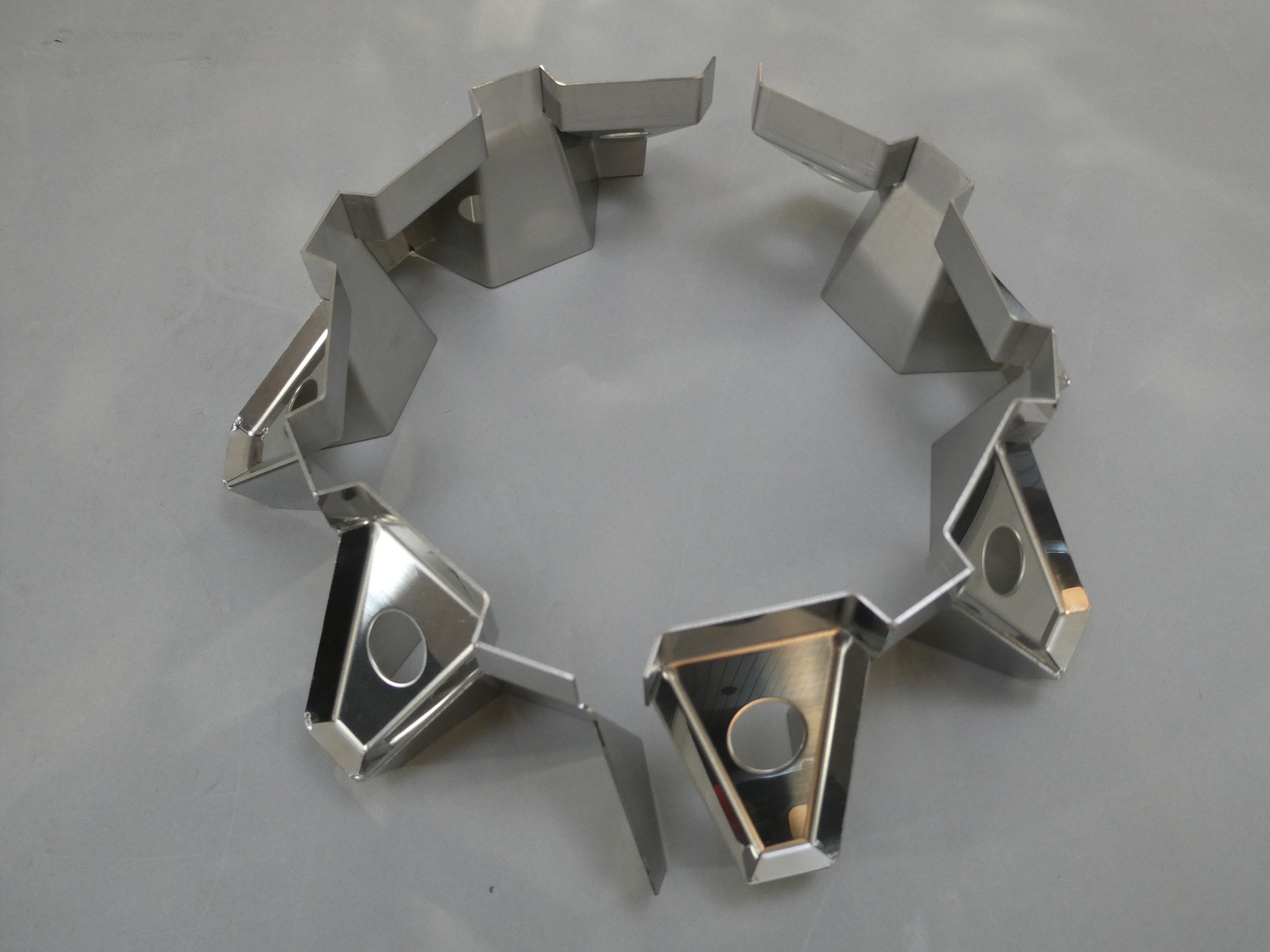

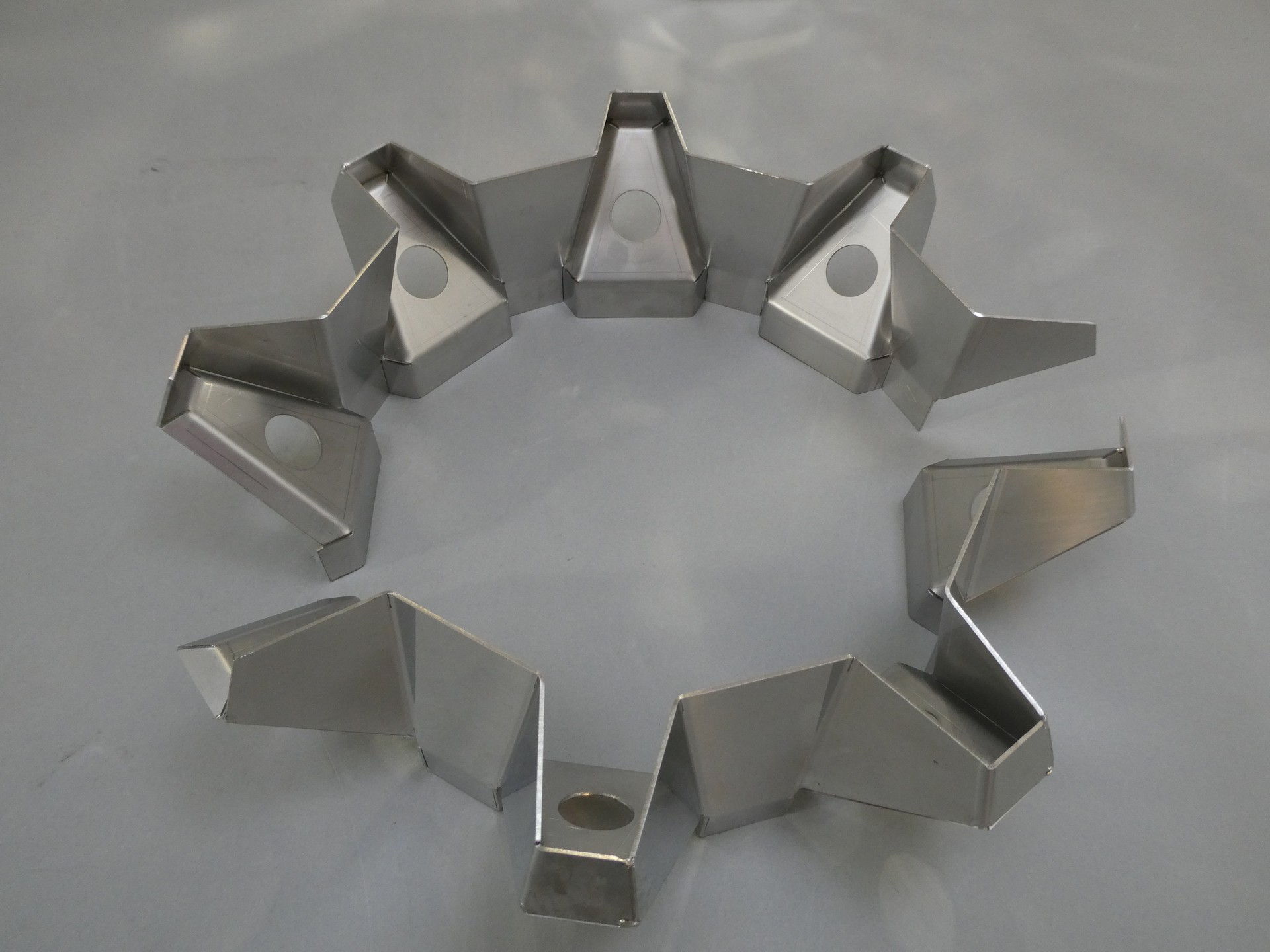

・ 複雑な形状のため3Dでわからない干渉(伸び、歪み)を確かめるため、一体物をスリット入りで製作し確認した。
・ 実際の製作は技能フェア用に小さくリサイズしたが、HG-ATCで精度高く曲げ、仮付け溶接がスムーズだった。

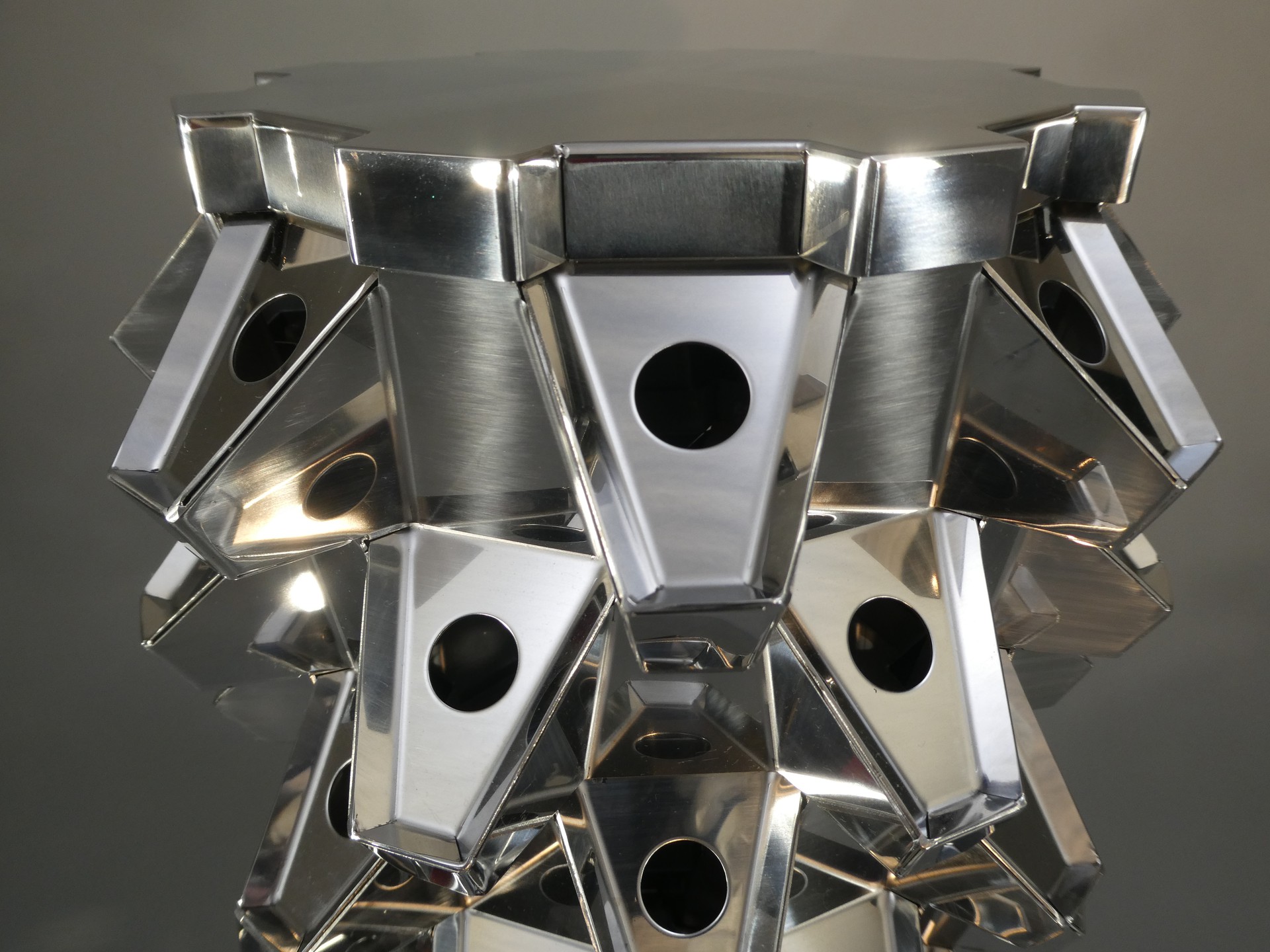

・ どこからも光って見えるように最小の溶接と、溶接個所を目立たなくする研磨を行った。
・ リビングで簡易に水耕栽培が行える。サニーレタスやイチゴなど最後にちょっとお皿に盛付け。ステンレスで製作することによりラグジュアリー感が得られ、お部屋がより良い空間となる。
・ 今回は微調整が間に合わなかったが、組み立て式のため高さの変更が可能でお手入れも簡単な製品となる試作。
