第34回優秀板金製品技能フェア
溶接品の部 全15作品
溶接308
技能奨励賞

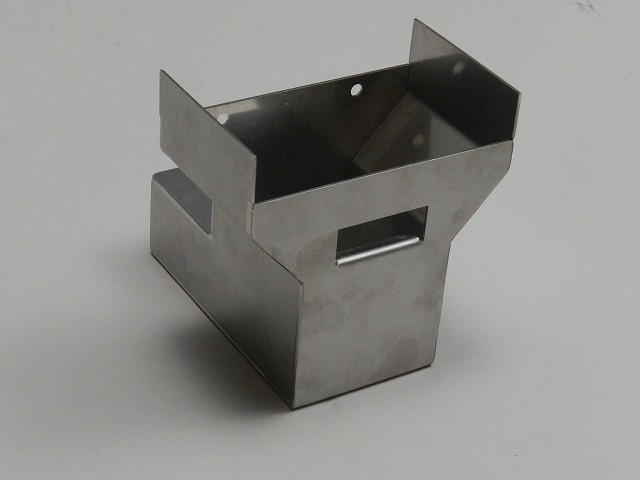

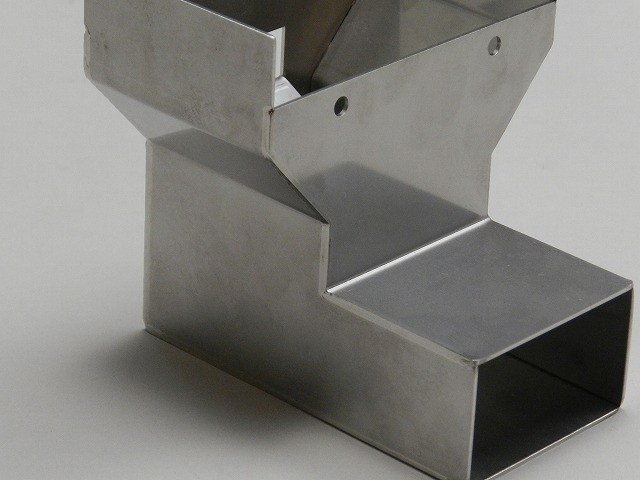

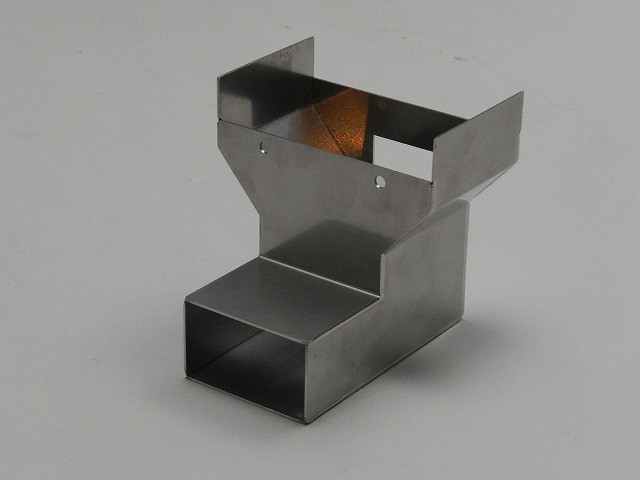

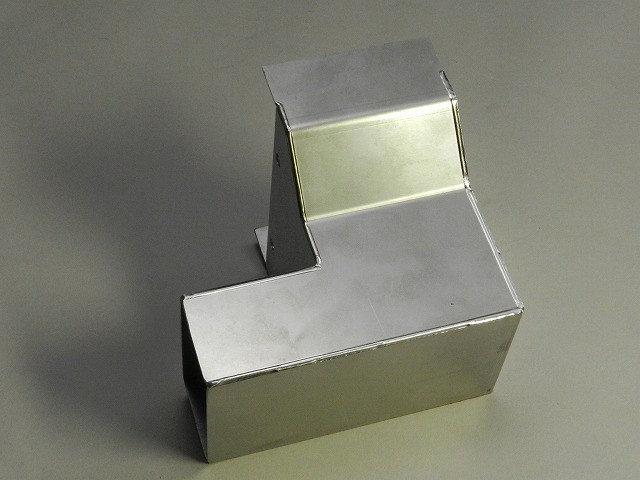

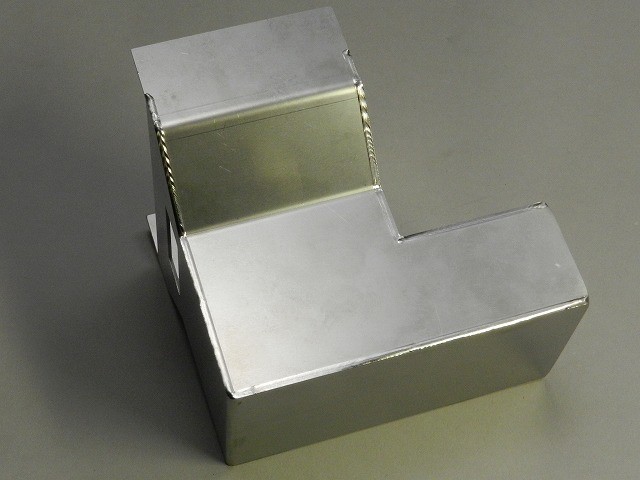

マイクロバブル発生装置
株式会社 大島 (兵庫県)
-
・サイズ: W92.7 × D86.35 × H90.0 mm
-
・精度: ± 0.05 mm
-
・プログラム時間: 60 分
-
・加工時間: 60 分/個
-
・加工数量: 7 個
-
・材質: SUS304
-
・板厚: 1.0 mm
-
・作品種類: 試作品
加工工程
機構の考案
2D/3D設計
CAD/CAM
展開
レーザ加工
曲げ加工
レーザ溶接
アピールポイント
現状のマイクロバブル発生装置の機能向上性アップの依頼をエンドユーザーから受け樹脂製の製品から板金製への移行による耐久性アップと機能性アップに重点を置き試作を繰り返し機能、コスト耐久性ともに前製品を上回る製品として完成できた。
全製品が樹脂製だったこともあり鋭角曲げのところで水が反射しマイクロバブルが発生するが、角度や当たる面積を何度も調整を行う必要性があった、この精度で曲げができたのも、最新のHG1003ATCを導入した事もあり0.数度の制度でトライができた。
また溶接に関してもFLWEINSISを保有していたので、外観もきれいに仕上げることも水密溶接を行うこともできた。
結果としてエンドユーザー様よりかなりの高評価を頂ける事となった。
