第34回優秀板金製品技能フェア
溶接品の部 全15作品
溶接307
技能奨励賞
ステンレスS
株式会社 光伸テック (愛知県)
-
・サイズ: W140 × D105 × H160 mm
-
・精度: ± 0.3 mm
-
・プログラム時間: 40 分
-
・加工時間: 120 分/個
-
・加工数量: 1 個
-
・材質: SUS304
-
・板厚: 1.5、3.0 mm
-
・作品種類: オリジナル品
加工工程
CAD/CAM
ブランク
バリ取り
曲げ
YAG溶接
仕上げ
アピールポイント

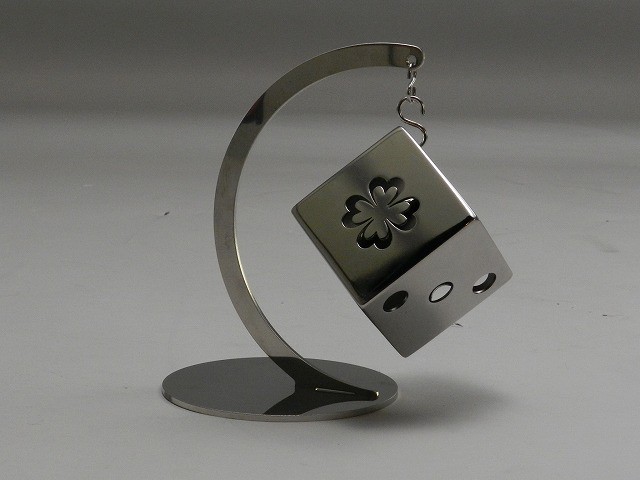

土台と柱は溶接せず、はめ込みだけでバランスが取れるよう設計。

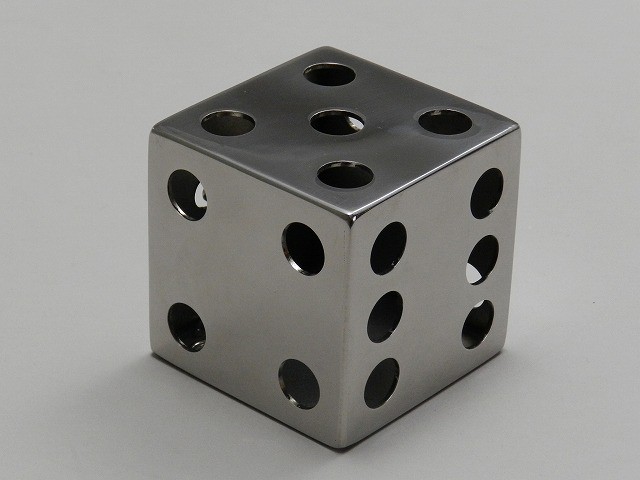

サイコロ部分は溶接工程後、縦横高さ±0.15㎜以内の公差。

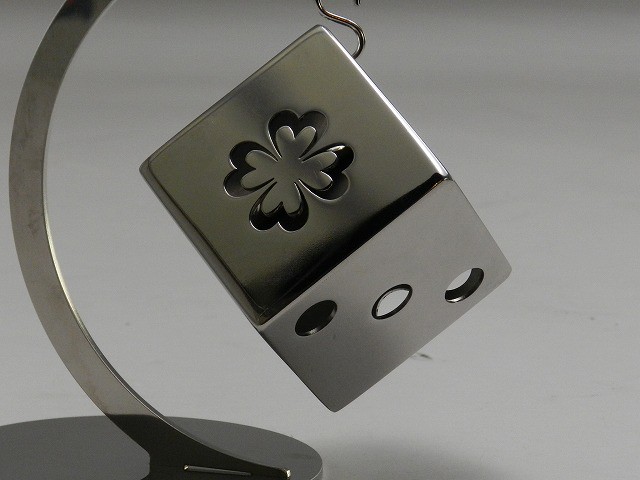

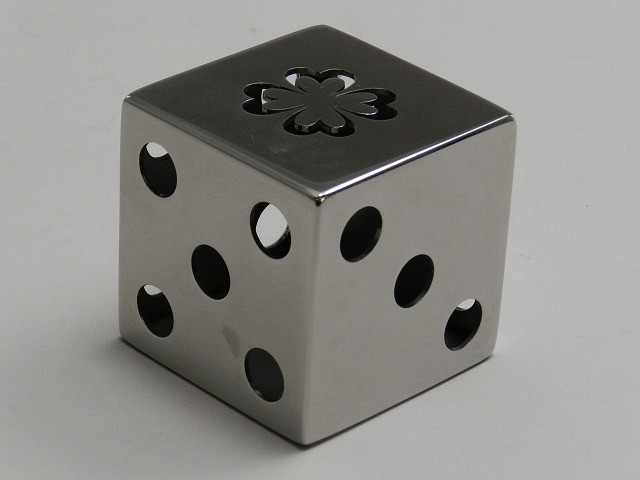

1の面には社章を入れた。
YAG溶接跡を消してバフ掛けし、鏡面仕上げ仕様。
