第34回優秀板金製品技能フェア
学生作品の部 全15作品
学生505
学生作品の部 銀賞

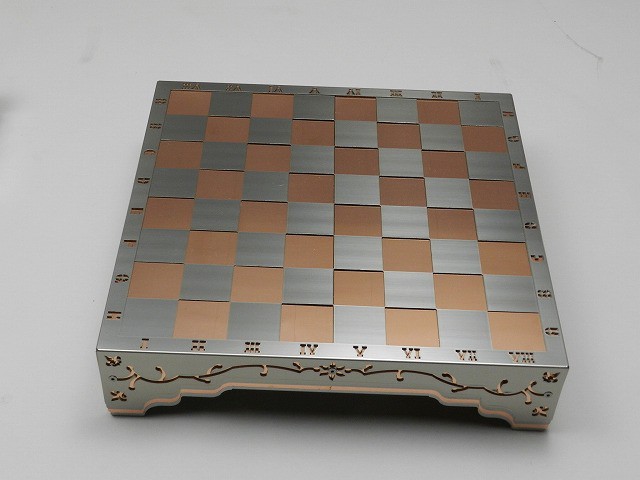

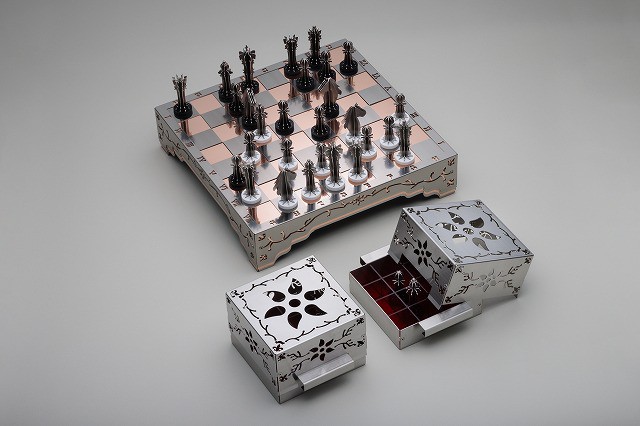

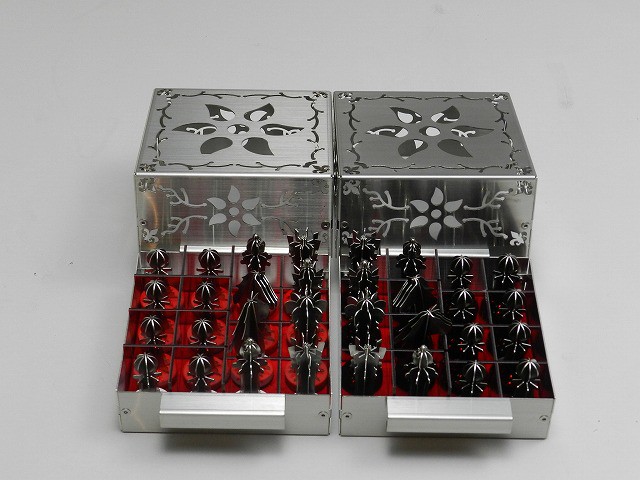

Grand Master
三重県立津高等技術学校 (三重県)
-
・サイズ: W350 × D350 × H160 mm
-
・精度: ± 0.2 mm
-
・プログラム時間: 3900 分
-
・加工時間: 1500 分/個
-
・加工数量: 1 個
-
・材質: SUS304、C1020
-
・板厚: 0.6、0.8、1.0 mm
-
・作品種類: オリジナル品
加工工程
設計
CAM
ブランク
ブランク
曲げ
組立
塗装
アピールポイント
作品テーマを選んだ理由: レーザやタレパンをフルに活用できインテリアとしても使えると思い選びました。
使用材料を決めた理由: 強度と見た目の色合いが鮮やかなため。

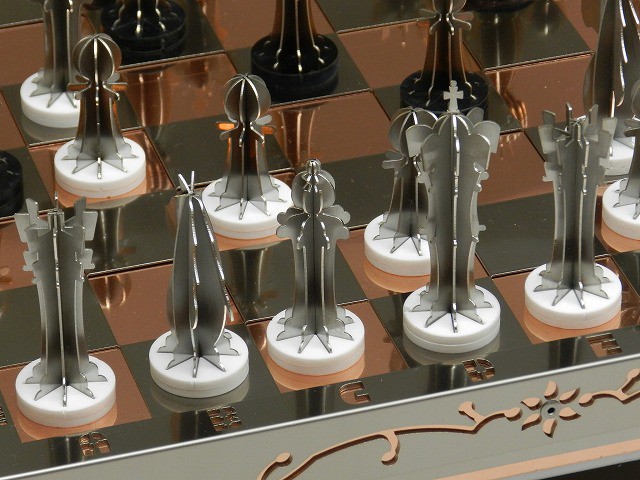

最も重点を置いた点や箇所: 少ない部品数で駒の特徴をしっかり捉えること。微妙な調整で駒が組み立てられるようにしました。

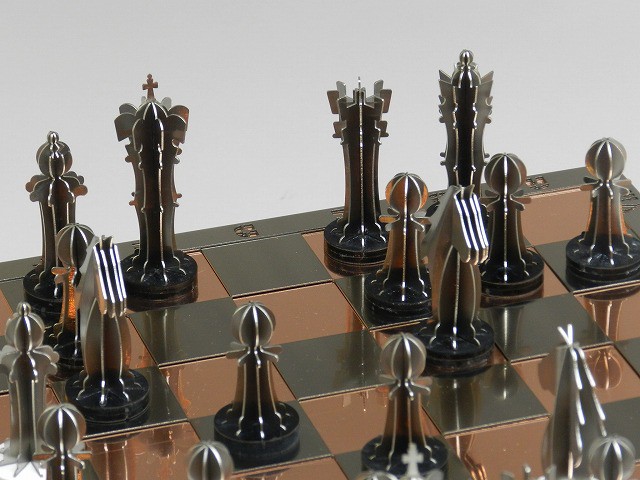

最も苦労した点や箇所: チェスのデザインで特にナイトが苦労しました。曲げを加えることで、より立体的な駒にすることができました。
製作図面から実際に加工してみて気づいた点: 薄板の場合、ひずみの影響が大きく出たため、加工に影響がでたこと。
