第34回優秀板金製品技能フェア
組立品の部 全63作品
組立260
技能奨励賞

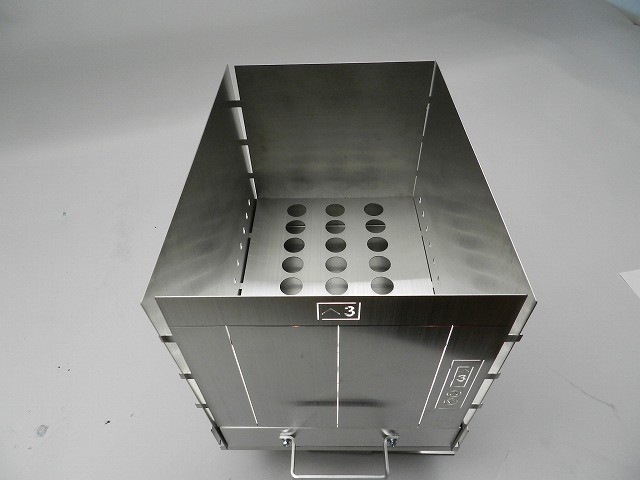

焚き火台
フジテック 株式会社 (滋賀県)
-
・サイズ: W309 × D410.8 × H404 mm
-
・精度: ± 1.0 mm
-
・プログラム時間: 450 分
-
・加工時間: 136 分/個
-
・加工数量: 1 個
-
・材質: SUS
-
・板厚: 1.0、3.0 mm
-
・作品種類: オリジナル品
加工工程
2D設計
CAD/CAM
ブランク
V溝加工
曲げ
バリ取り
組立
アピールポイント
作品は板金部品で表現がシンプルになる様に立体品を創意工夫し、組合わせることにより制作したものです。
形状選定の理由は、近年、キャンプブームにより焚き火台を用いてキャンプをする機会が増えました。そこで焚き火台の形状をシンプルにして組立式にすることで、搬送を楽にしたいという思いから本形状に選定しました。
注目して頂きたい加工方法や工夫点は、
①加工方法
●社内で全ての加工を行いました。
●13点に及ぶ部品点数から構成することにより、組立を容易にしております。
②工夫点

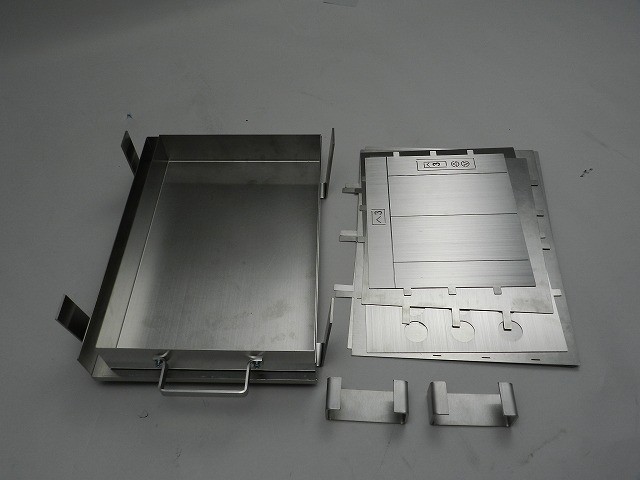

●形状を板にすることで、焚き火台未使用時の運搬を楽にしています。
●接着・溶接を一切行わずに組み立てています。

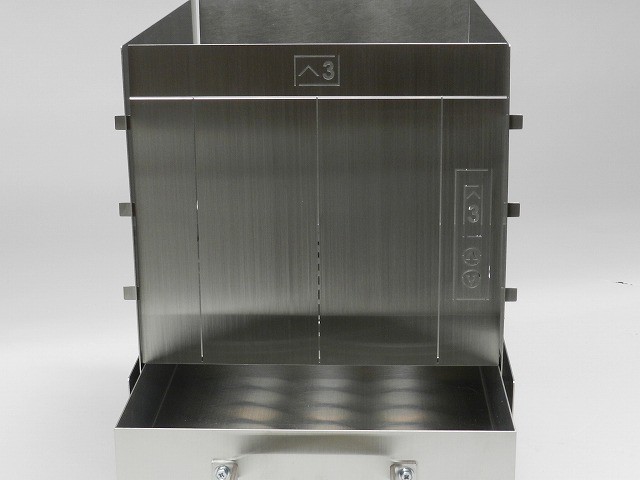

●焚き火台正面のデザインをV溝加工、レーザ加工によってエレベーターの様に表現しています。
●V溝加工を本来とは違った方法での加工を行っています。
●実用性を重視した設計をしています。

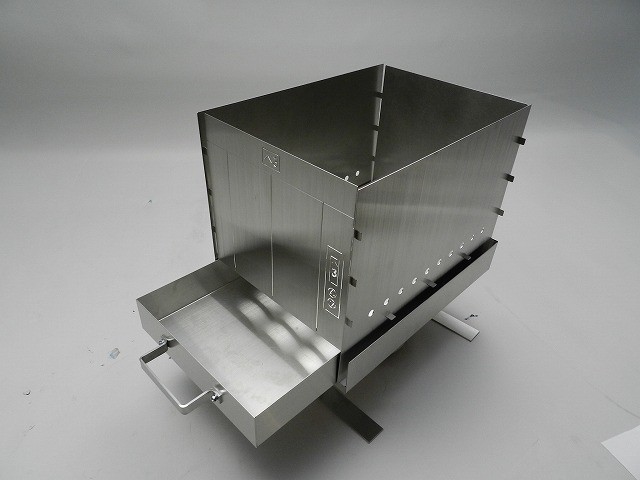

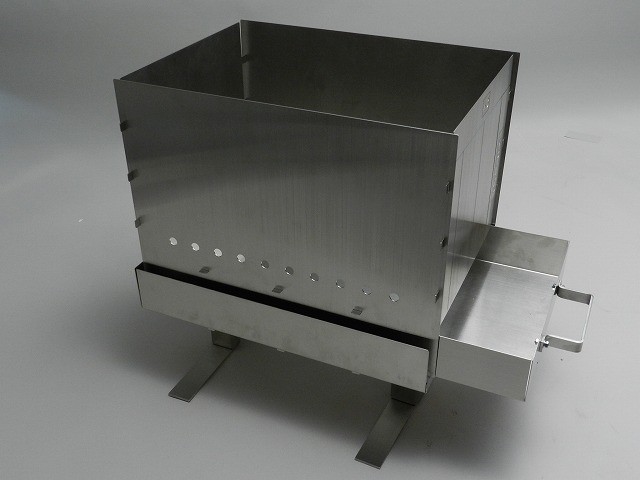

●炭受けを引き出し式にして、取り扱いを容易にしています。
