組立259

神奈川県知事賞

METANICALBOX

ナサ工業 株式会社 (福岡県)

  • ・サイズ: W700 × D400 × H520 mm

  • ・精度: ± 0.2 mm

  • ・プログラム時間: 250 分

  • ・加工時間: 5 分／個

  • ・加工数量: 250 個

  • ・材質: SUS304

  • ・板厚: 1.0、2.0、3.0、4.0、6.0 mm

  • ・作品種類: オリジナル品

加工工程

  • ３D設計

  • CAM

  • ブランク

  • タップ加工

  • 曲げ

  • TIG溶接

アピールポイント

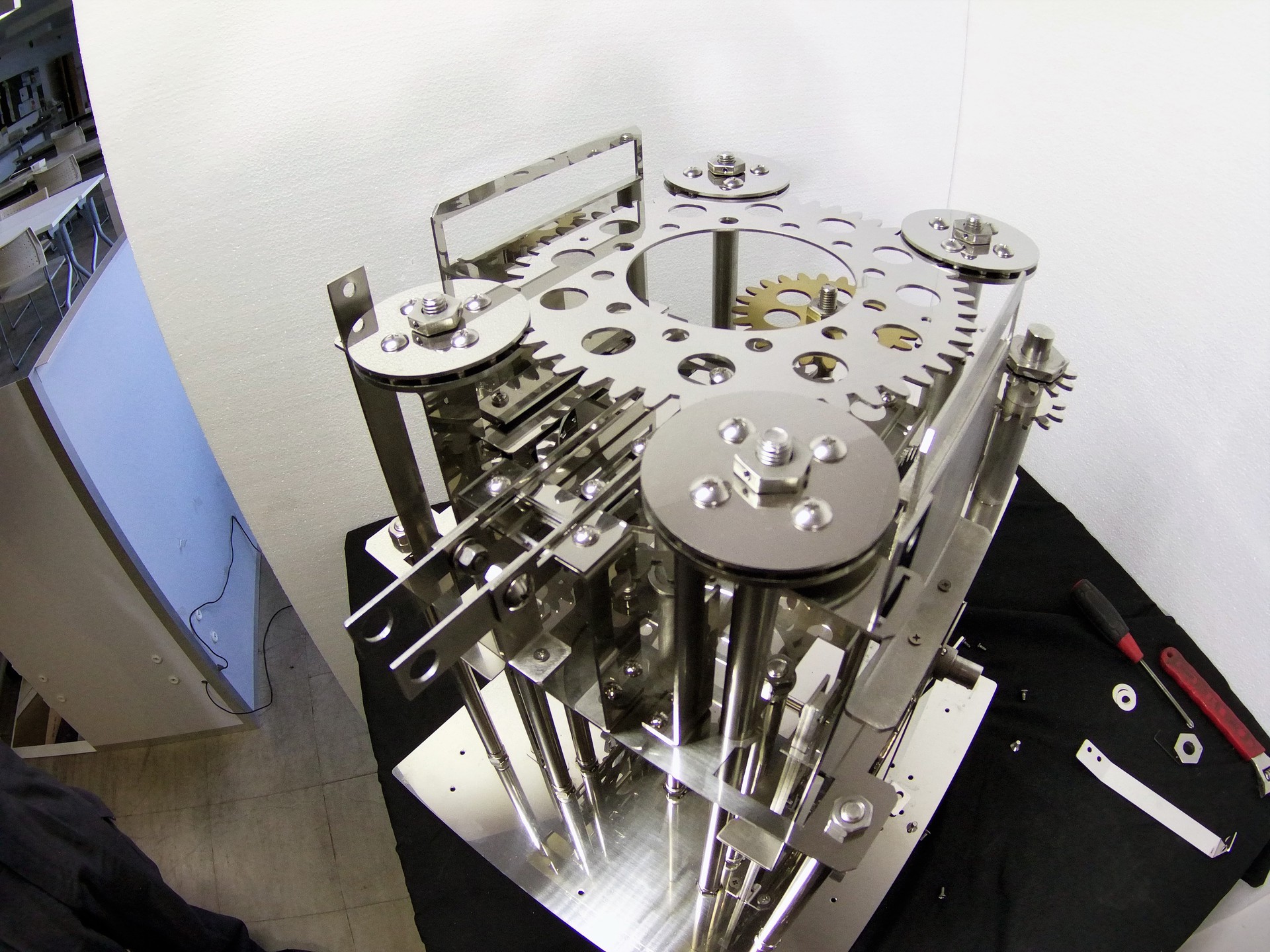

全160のパーツで構成されており、大小20個の歯車の噛み合いを利用してからくり機構を作り出して、ハンドルを回す事で扉の開閉を連続で行う事ができます。

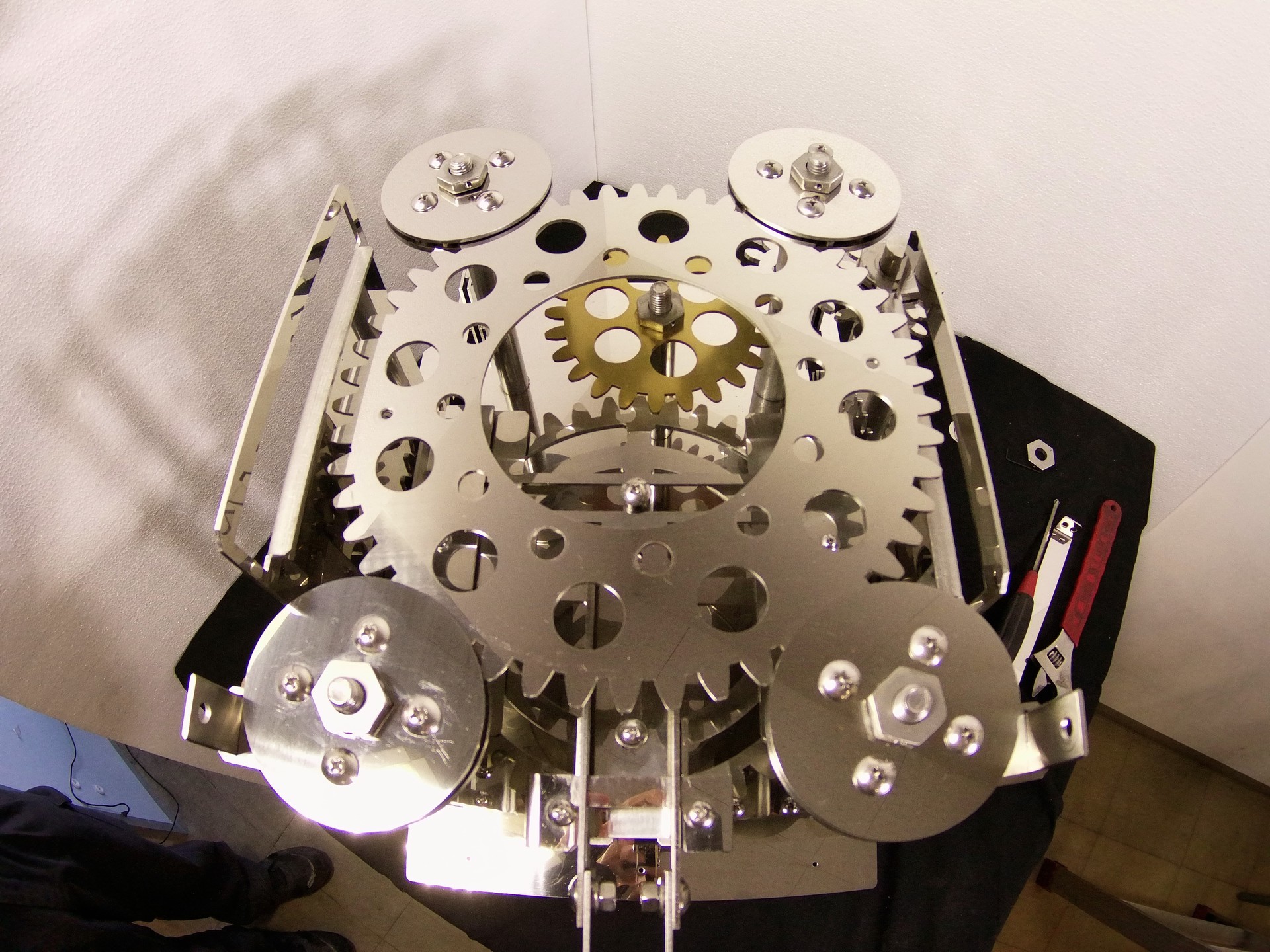

歯車は板材からレーザ加工で制作して、１つ１つ手作業でバリ取り・面取りを行っています。高精度の加工により平面の歯車の噛み合いだけでなく、90度方向の噛み合いも成功し、全ての歯車が引っ掛かりなく連動します。

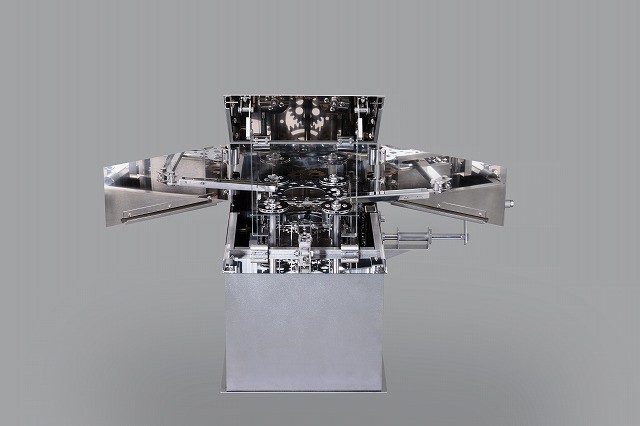

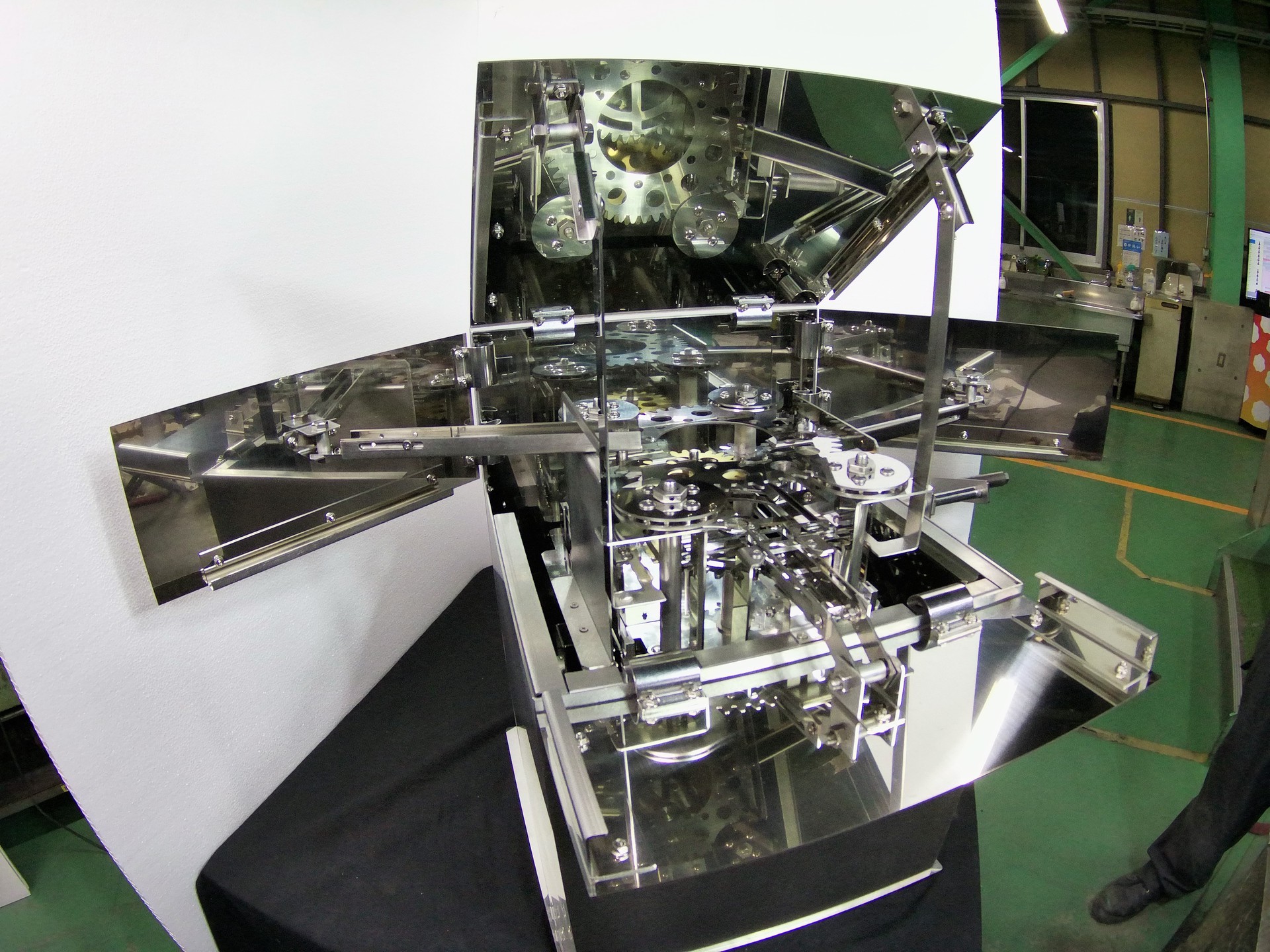

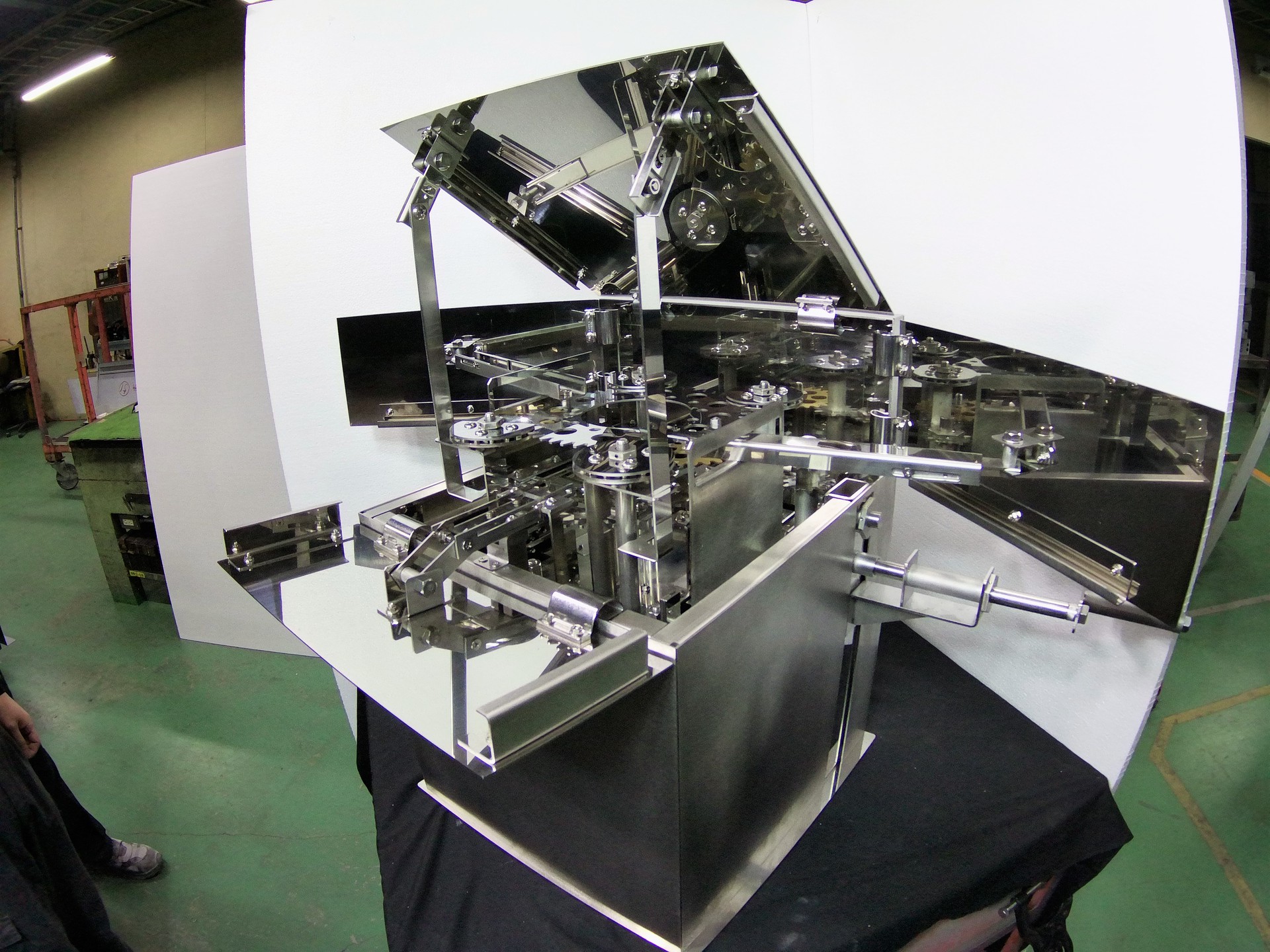

扉の開閉にはクランク機構によるアームの押し出し機構を採用していて、歯車に取り付けたアームが歯車の回転を利用する事でスライドして上下左右に扉を押し出す事に成功しいした。開状態では4枚の扉が同時に開き、内部の構造を確認する事ができ、内部は鏡面仕上げで、内部パーツの複雑さと相まって視覚的にも見ごたえのあるものになっています。一方閉状態では扉がズレなく全て閉じきりボックスの状態になります。

右記リンクにて動画をご覧下さい。https://youtu.be/FbtLPnHLIxI
