37th Precision Sheet Metal Technology Fair

Welding fabrication (23 entries)

360° Viewer

Welding320

Welding Fabrication Grand Prize

Sten De Ring

Nadayoshi Co., Ltd. (Fukuoka, Japan)

  • ・Size: W91 x D91 x H31 mm

  • ・Accuracy: ± 1.5 mm

  • ・Programming time: 300 min

  • ・Processing time: 1440 min/quantity

  • ・Quantity: 4

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.5 mm

  • ・Type: Original work

Process

  • 2D/3D Design

  • Unfolding

  • CAD/CAM

  • Punch & Laser

  • Bending

  • Welding

  • Welding

  • Surface Finishing

Strengths

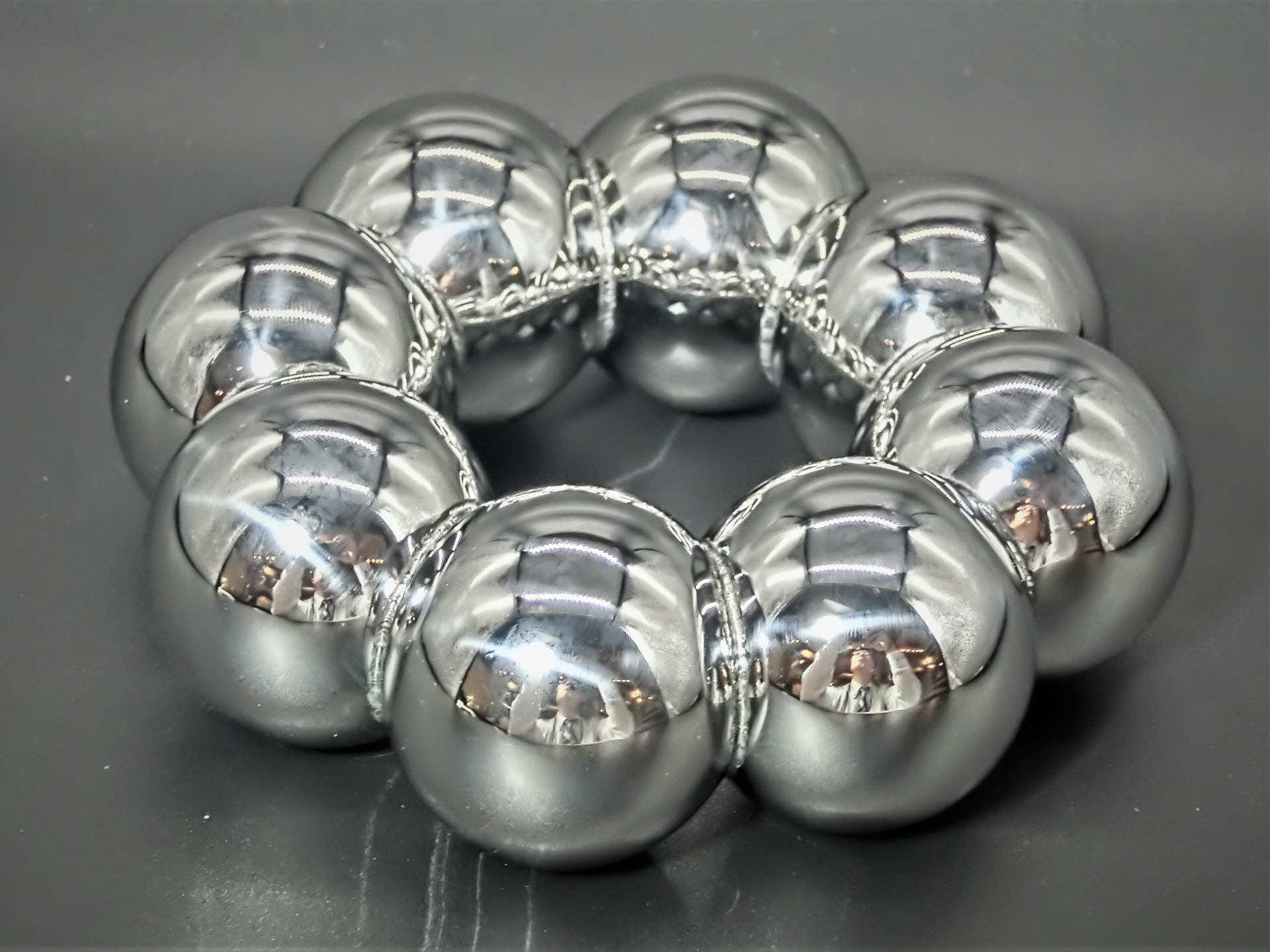

8つの球（つながる部分が両面開口）を均等に製作するよう工夫した。

ドーナツの店のあの形のもちもち感をステンレスのカチカチ感で再現した。



均等に曲がるようにゲージを作成し、プレスブレーキで形成できるようにした。

この製品を3Dプリンターで製作するとうまく研磨道具が入らず、この光沢の仕上がりは得られない。

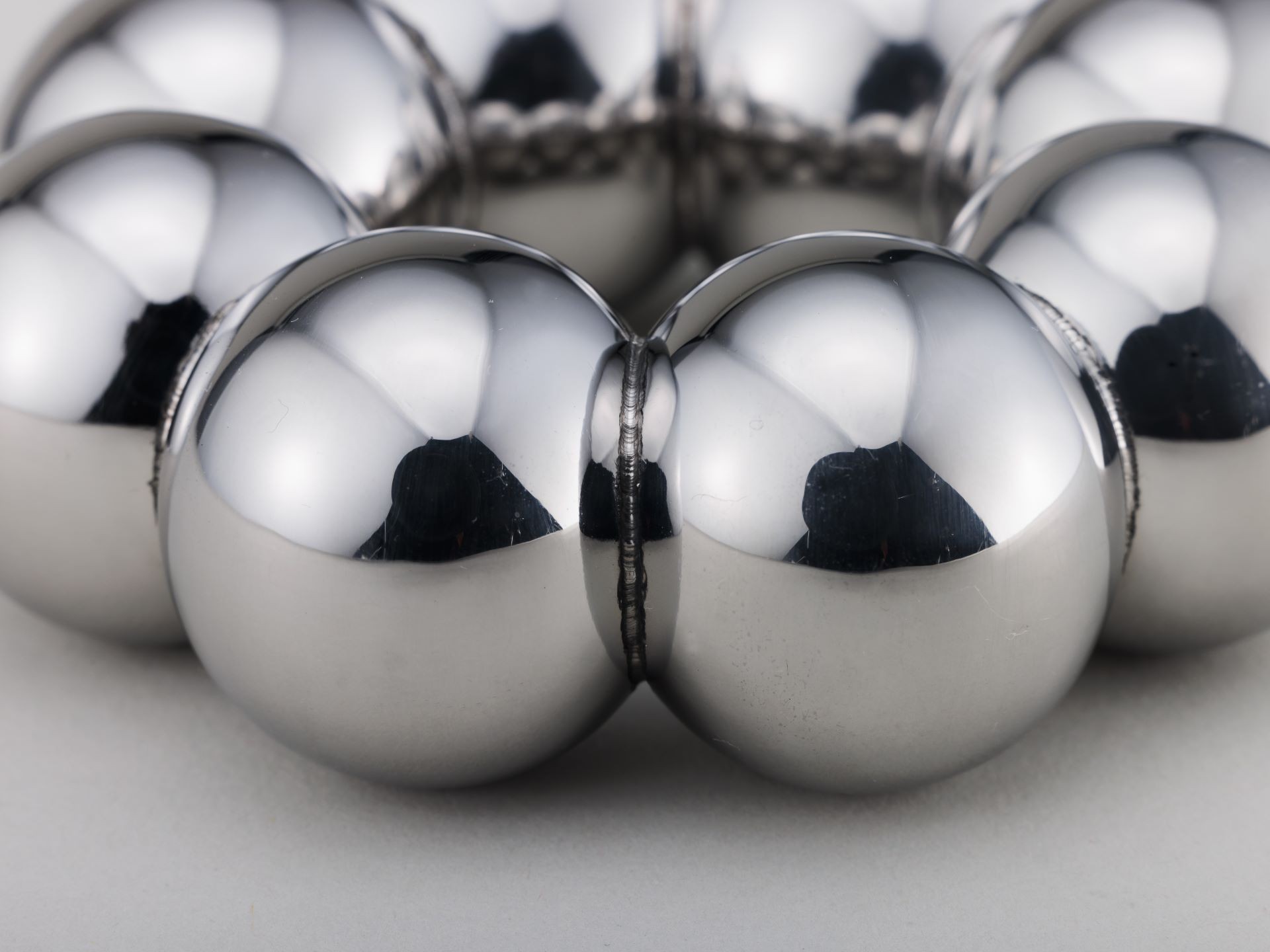

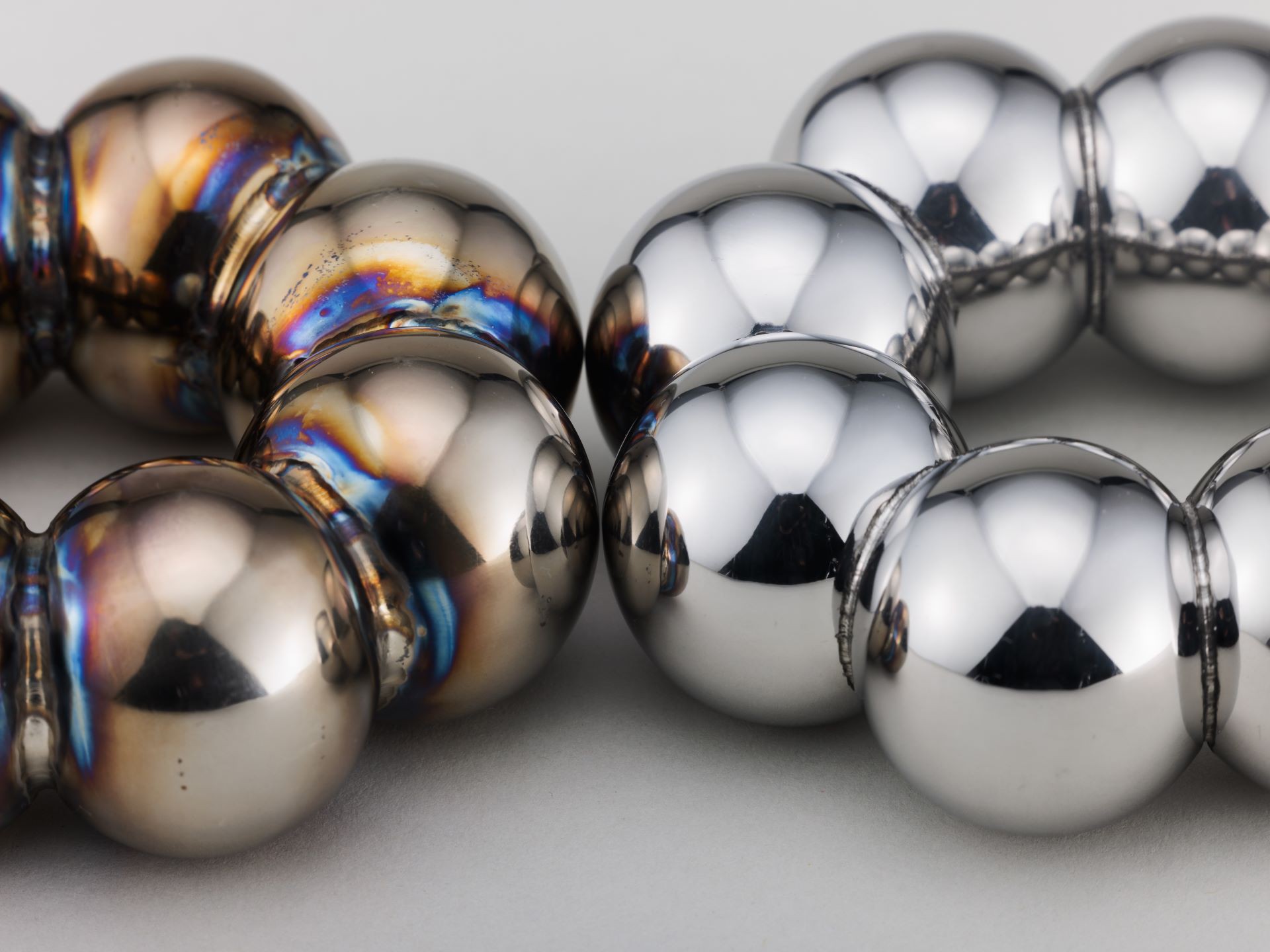

溶接と研磨を交互に繰り返すことによって可能としている。

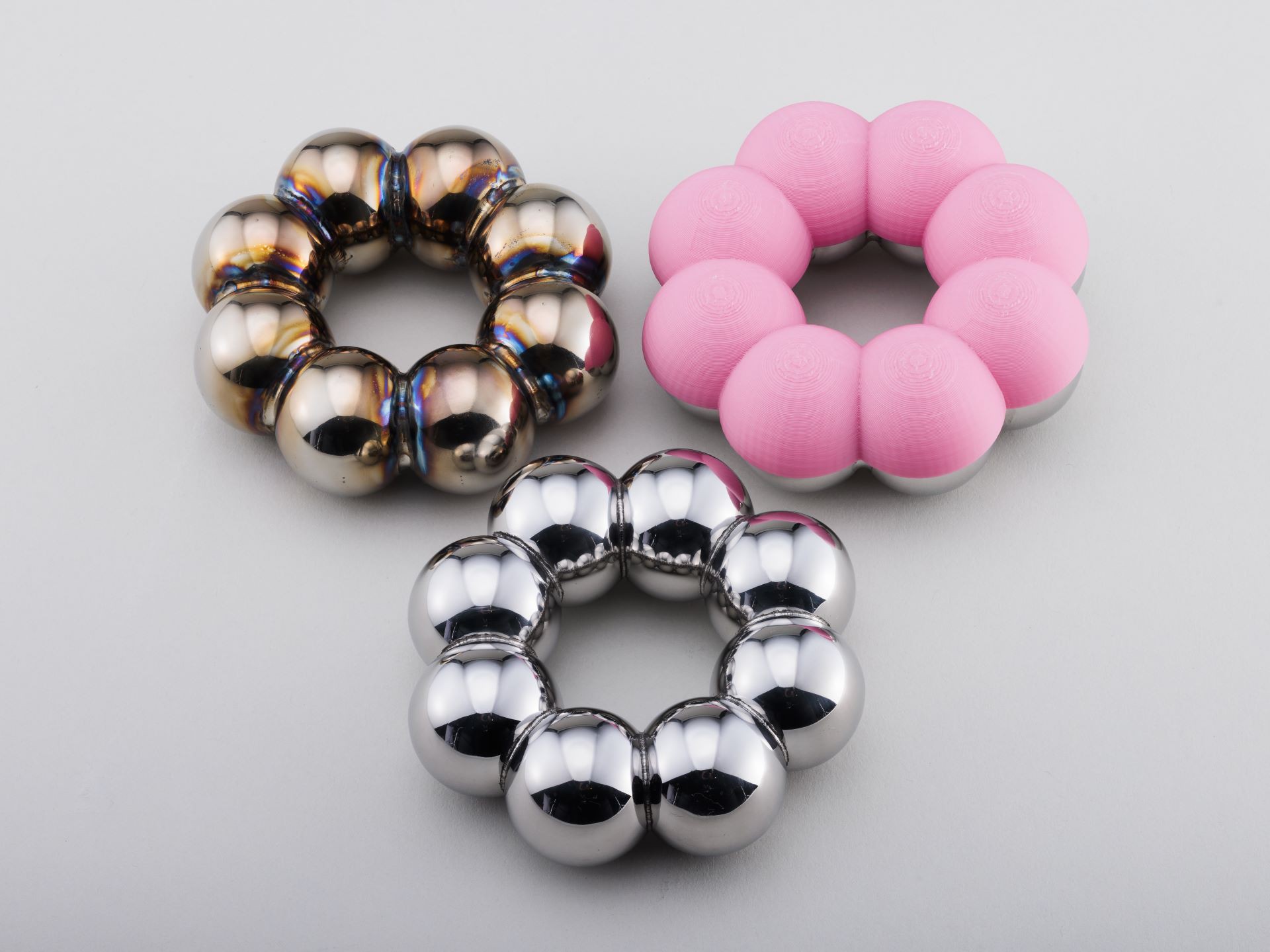

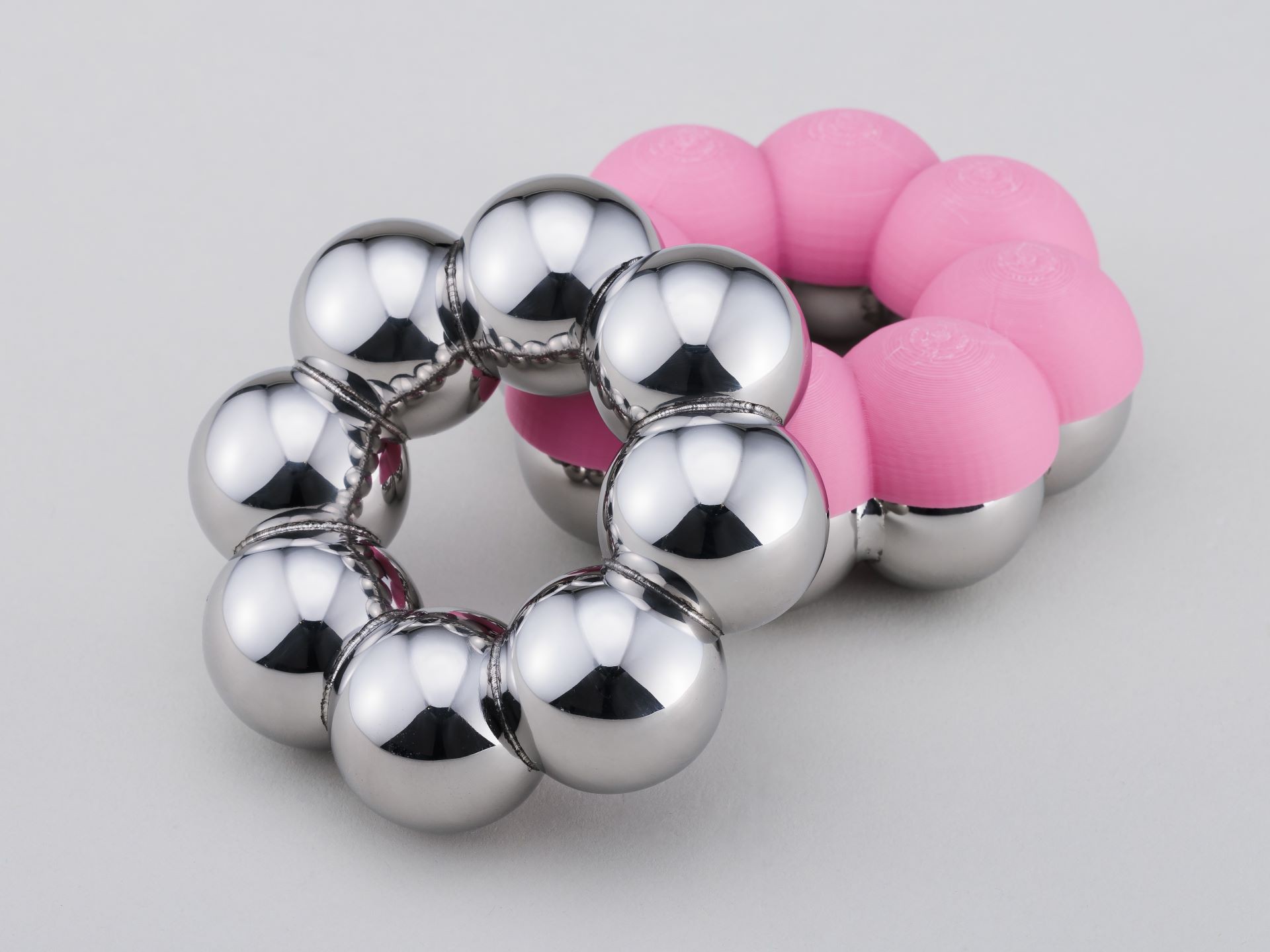

3Dプリンター（樹脂）でチョコレートソースをイメージしたものを作るため、本作品のCADデータをもとに作成にかかったが、溶接の熱ひずみ分小さくなることがわかったので差分を考慮して3Dプリンター用のデータを作成した。（ピンクの物）
