PillBug

SHINEIMETALTEC Co., Ltd. (Saga, Japan)

  • ・Size: W65 x D210 x H25 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 15 min

  • ・Processing time: 30 min/quantity

  • ・Quantity: 71

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0 mm

  • ・Type: Original work

Process

  • Programming

  • Laser-Cutting

  • Bending

  • Welding

Strengths

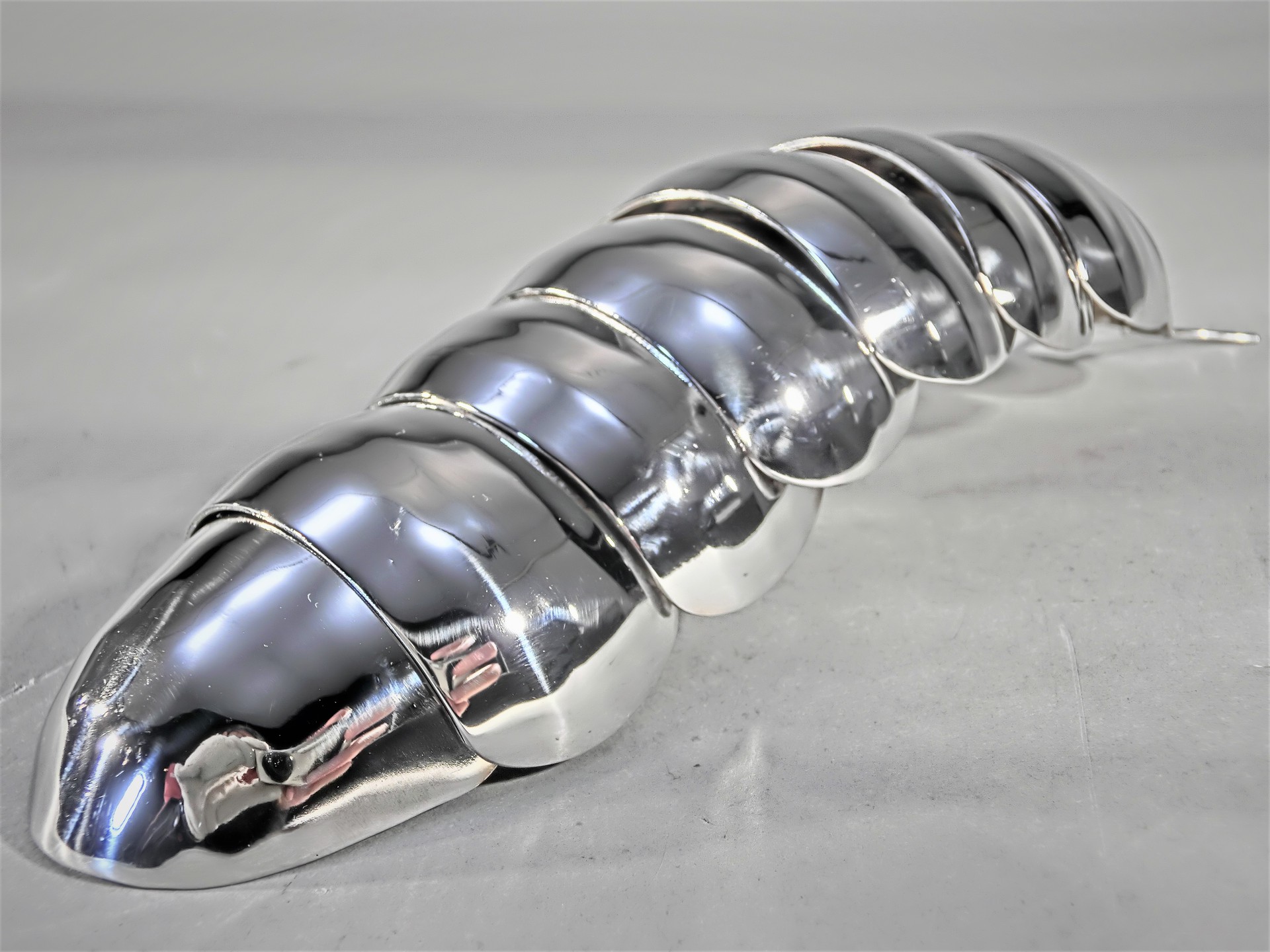

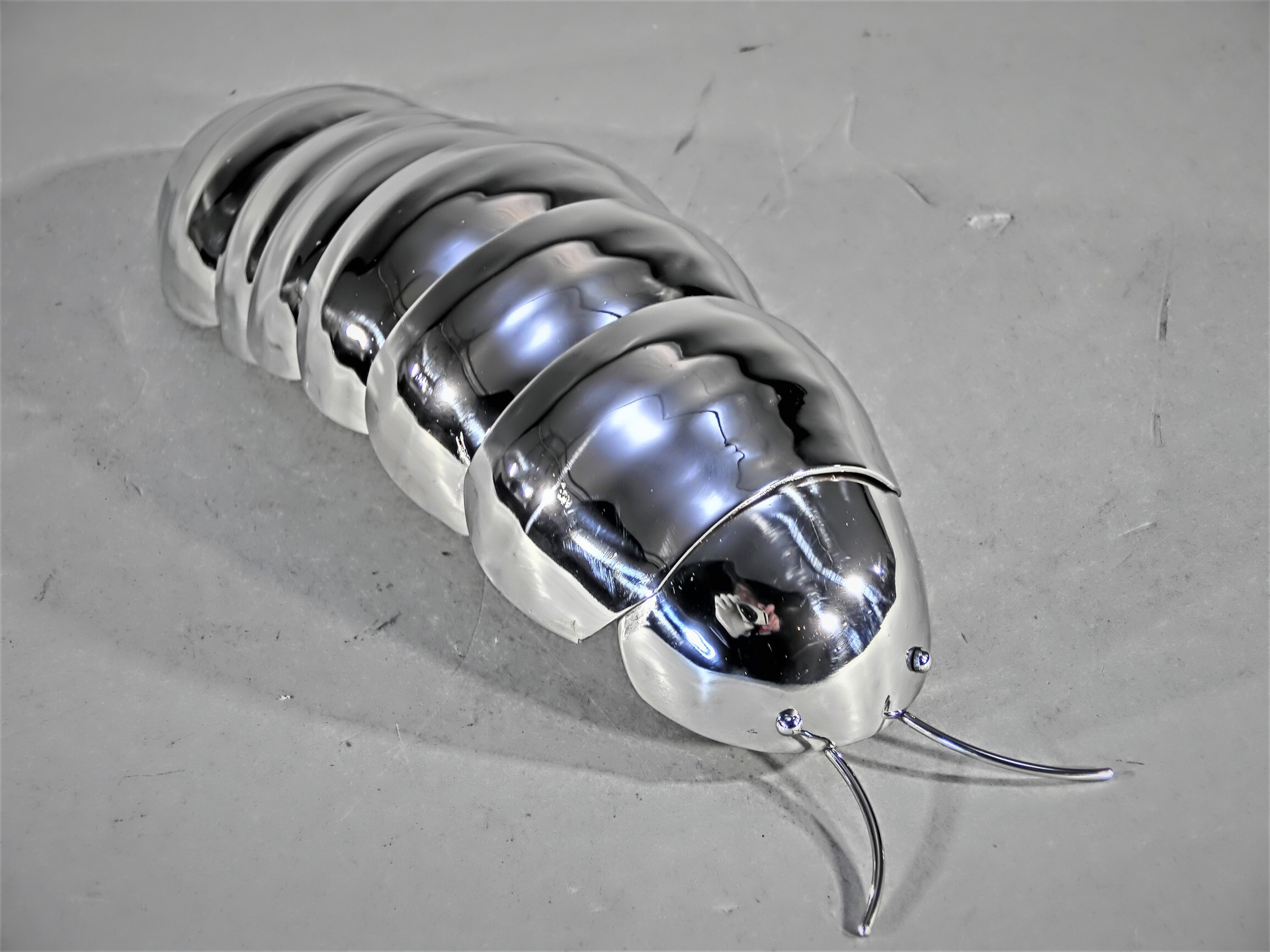

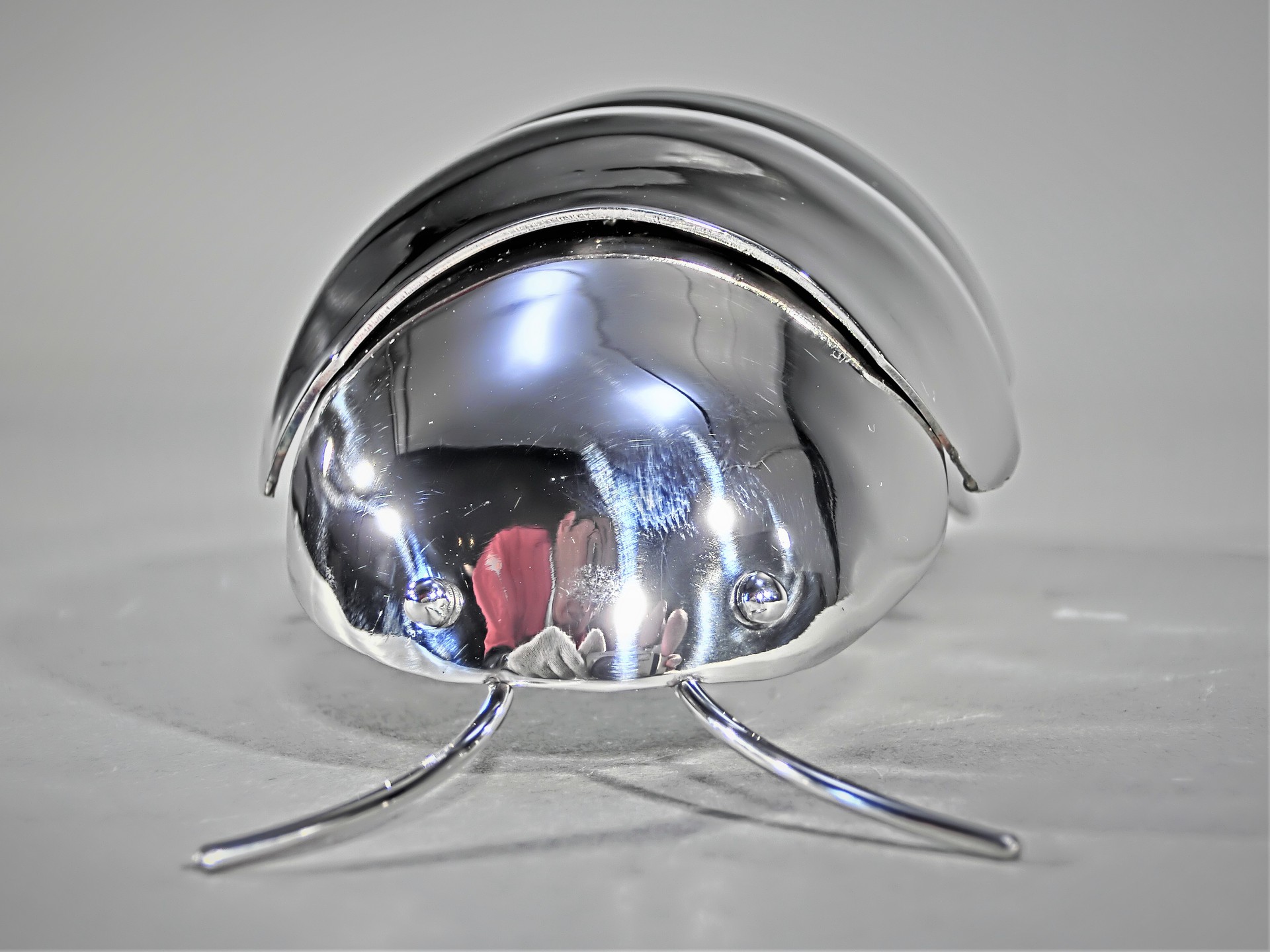

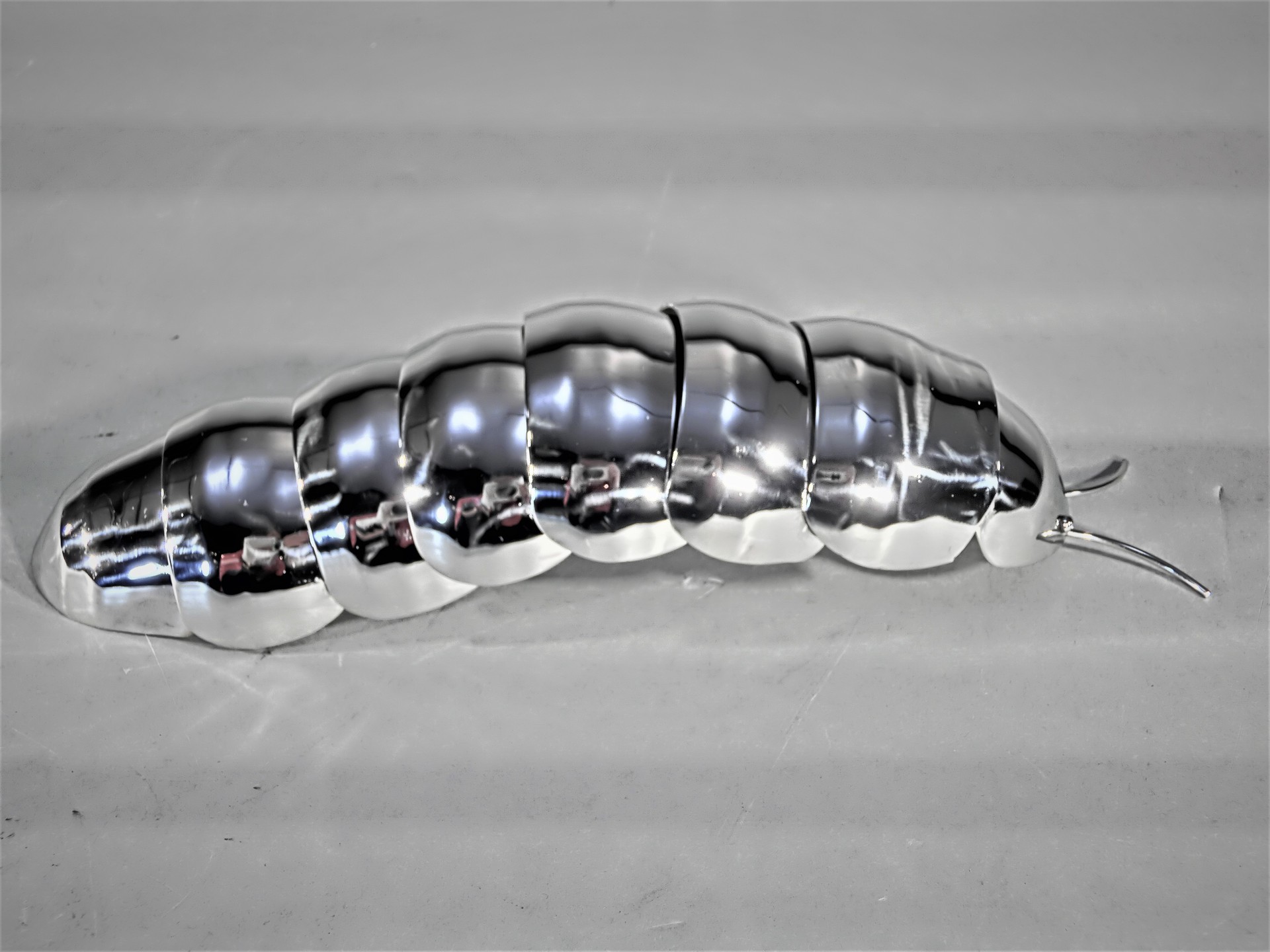

楕円形の形のﾊﾟｰﾂが丸く丸まる構造がｱﾋﾟｰﾙﾎﾟｲﾝﾄです。

ﾌﾟﾛｸﾞﾗﾑはﾀﾞﾝｺﾞﾑｼをﾓﾃﾞﾙに楕円形のﾊﾟｰﾂを徐々に大きく作り、丸めた時にできる隙間だったり伸ばした時の重なりを考え、なだらかな形になるよう製作しました。

曲げはﾍﾞﾝﾀﾞｰでR曲げ加工を行う場合、曲げ強さや踏む間隔、曲げる時の製品の角度など注意すべき点がいくもあり、特に踏む間隔や角度は少し違うだけで部品同士を組み合わせた時に隙間ができたりしてきれいな製品ができないので今回は曲線が大事だったので部品同士の組み合わせを確認しながら製作しました。

溶接は一節のﾊﾟｰﾂを6、7分割にし、それを装部品は加棒によるﾌﾟﾚｰﾄ溶接、裏部分と研磨工程の際の割れ防止のためﾋﾟｯﾁ溶接し、その後磨き工程を粗磨きから番手を3つ変えてﾊﾞﾌ研磨を行いました。

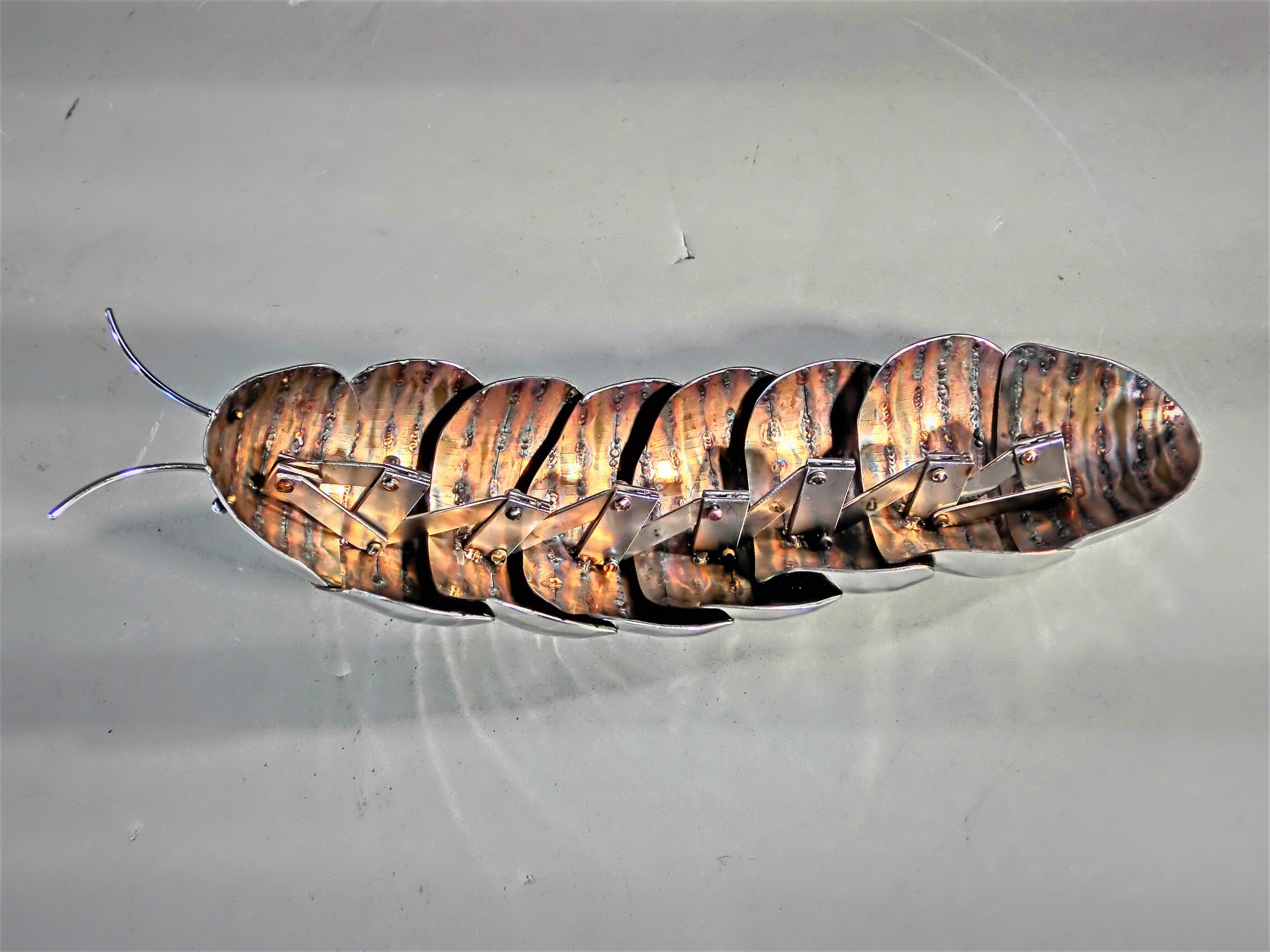

また、可動部分は最終的に丸くなる様部品の取付位置を変えながら取り付けました。
