Sheet Metal Parts Grand Prize

Hanaguruma

SAKAGUCHI MANUFACTURING Co., Ltd. (Osaka, Japan)

  • Size: W90 x D90 x H45 mm

  • Accuracy: ± 0.3 mm

  • Programming time: 60 min

  • Processing time: 5 min/quantity

  • Quantity: 1

  • Material: Aluminum (A5052)

  • Thickness: 1.0 mm

  • Type: Original work

Process

  • Unfolding

  • Programming

  • Laser-Cutting

  • Surface Finishing

  • Bending

Strengths

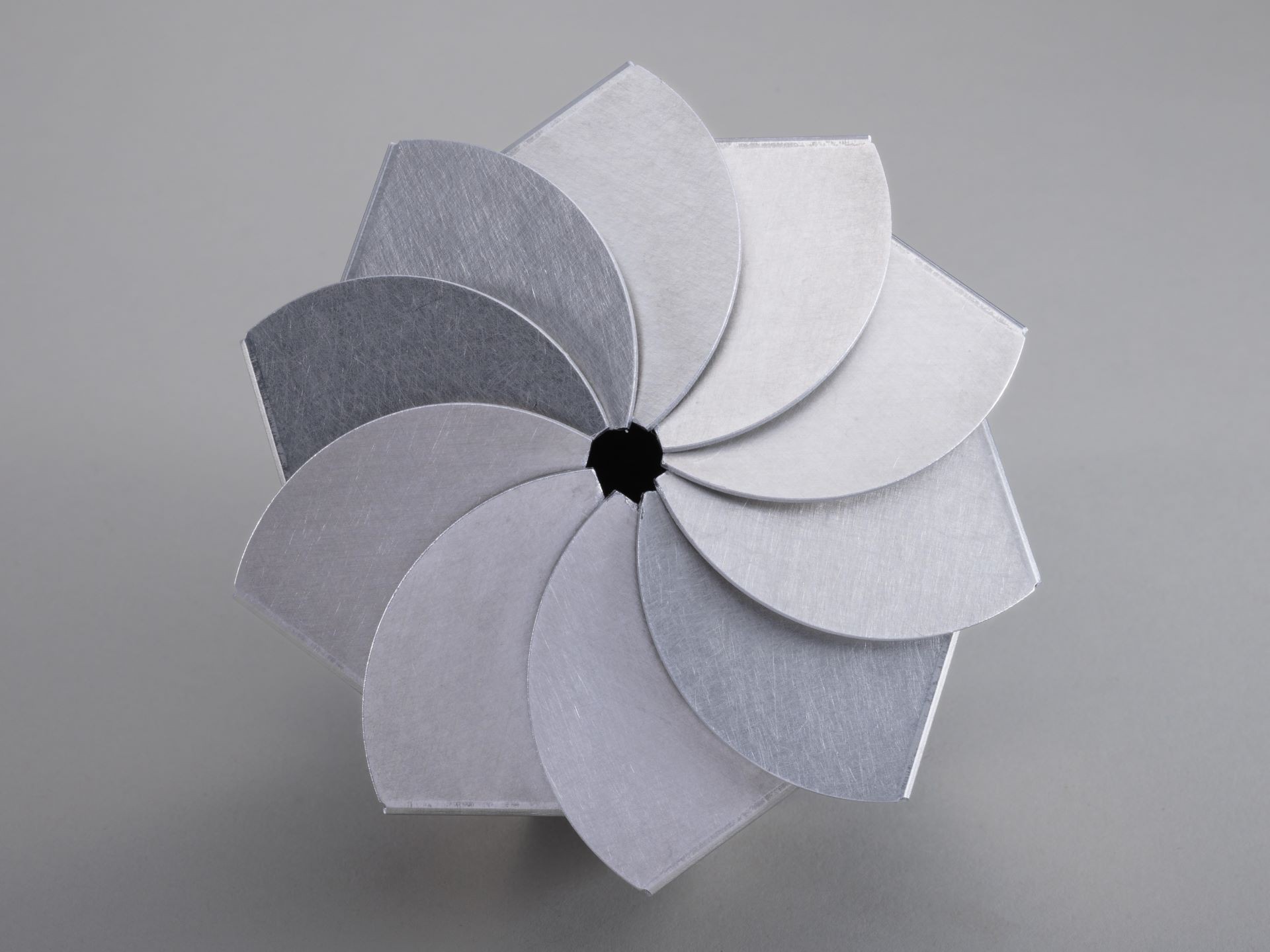

株式会社坂口製作所の出展作品「花ぐるま」(図1)についてご説明いたします。

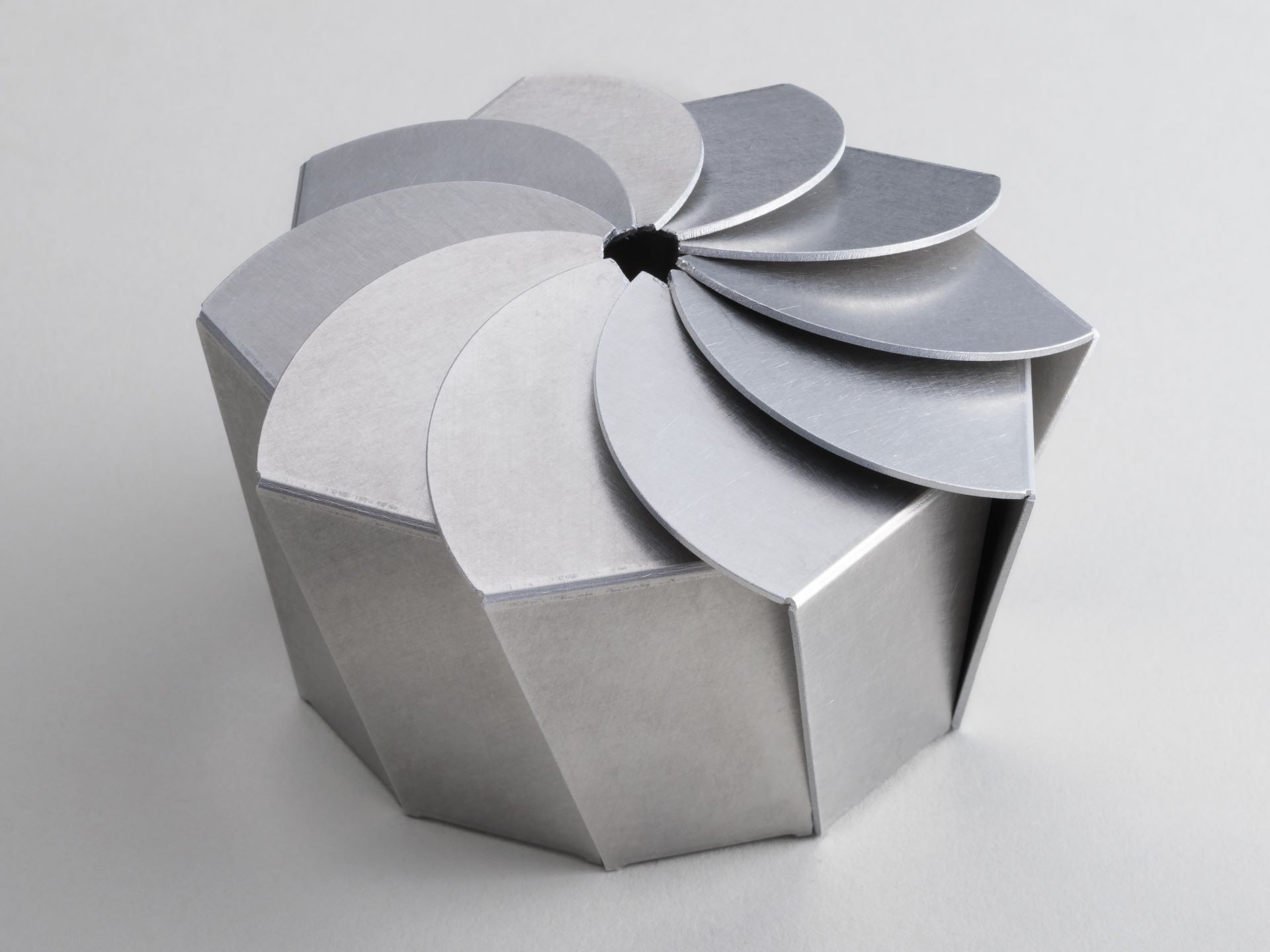

図2のような紙の包装を御覧になったことはないでしょうか? これは、花ぐるまと呼ばれる包装方法で、一枚の紙からできており、どこか一つの端をつまんで引っ張るだけで開くことができます。今回の作品は、この形状を金属で再現することに挑戦したものです。

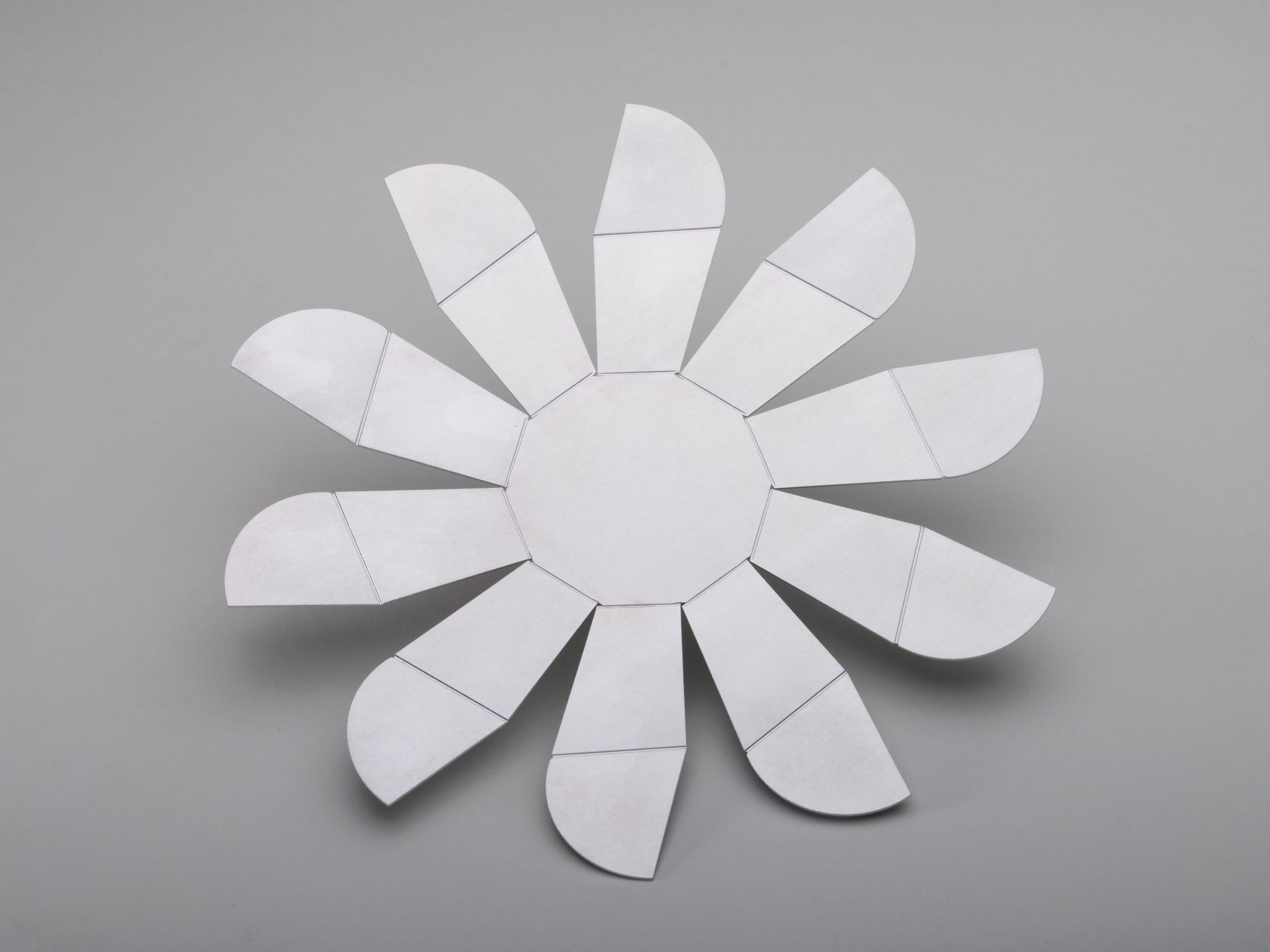

紙の花ぐるまを展開すると、図3のようになります。しかし、この展開をそのまま金属に流用することはできません。特に折り重なる部分については、無駄折りでの再現が困難であることが判明しました。

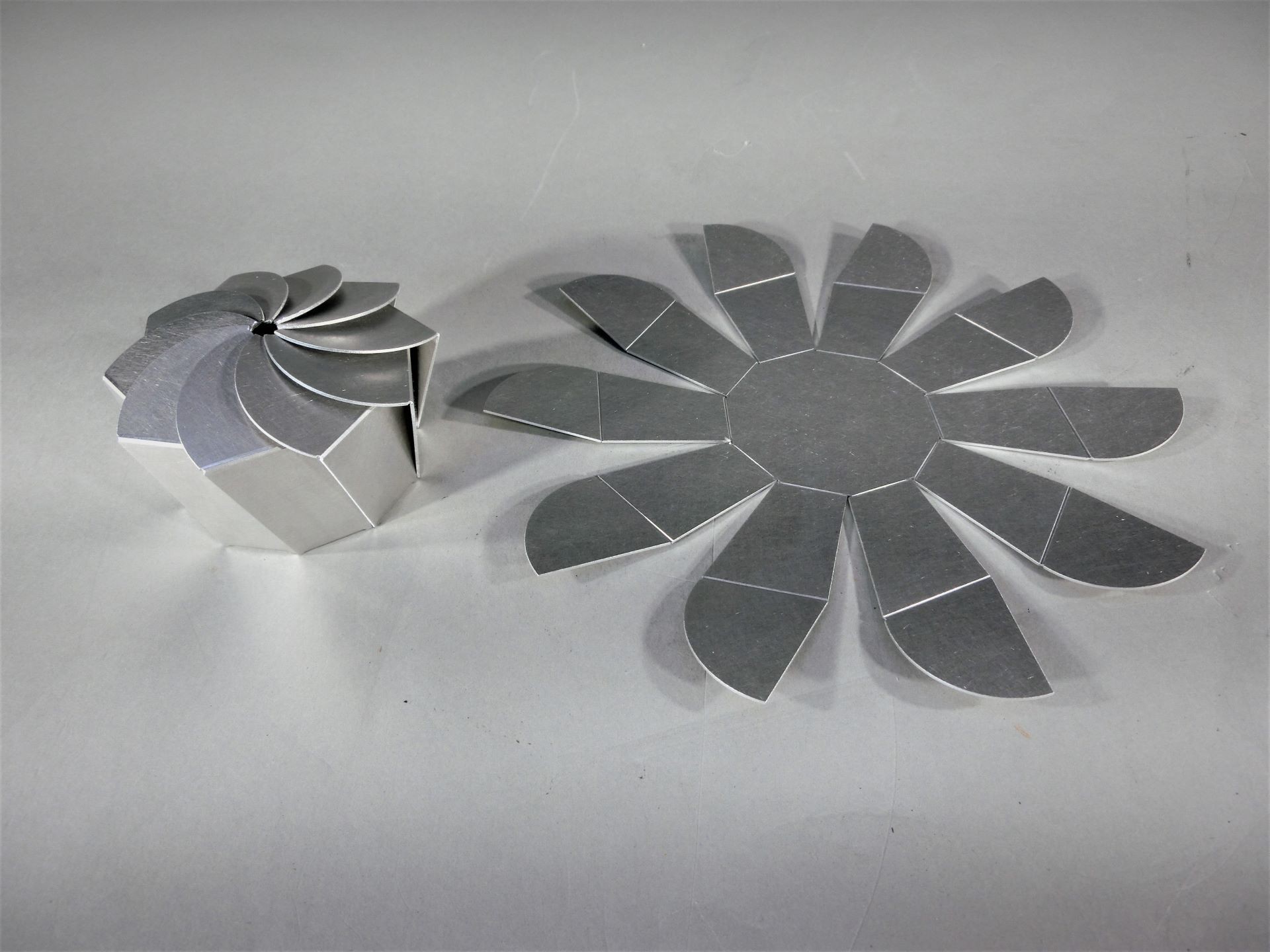

試行錯誤を繰り返し、最終的に図4の展開に落ち着きました。細かいですが、部材が折り重なる部分には板厚を考慮し、わずかな切込み、切り欠きを加えています。

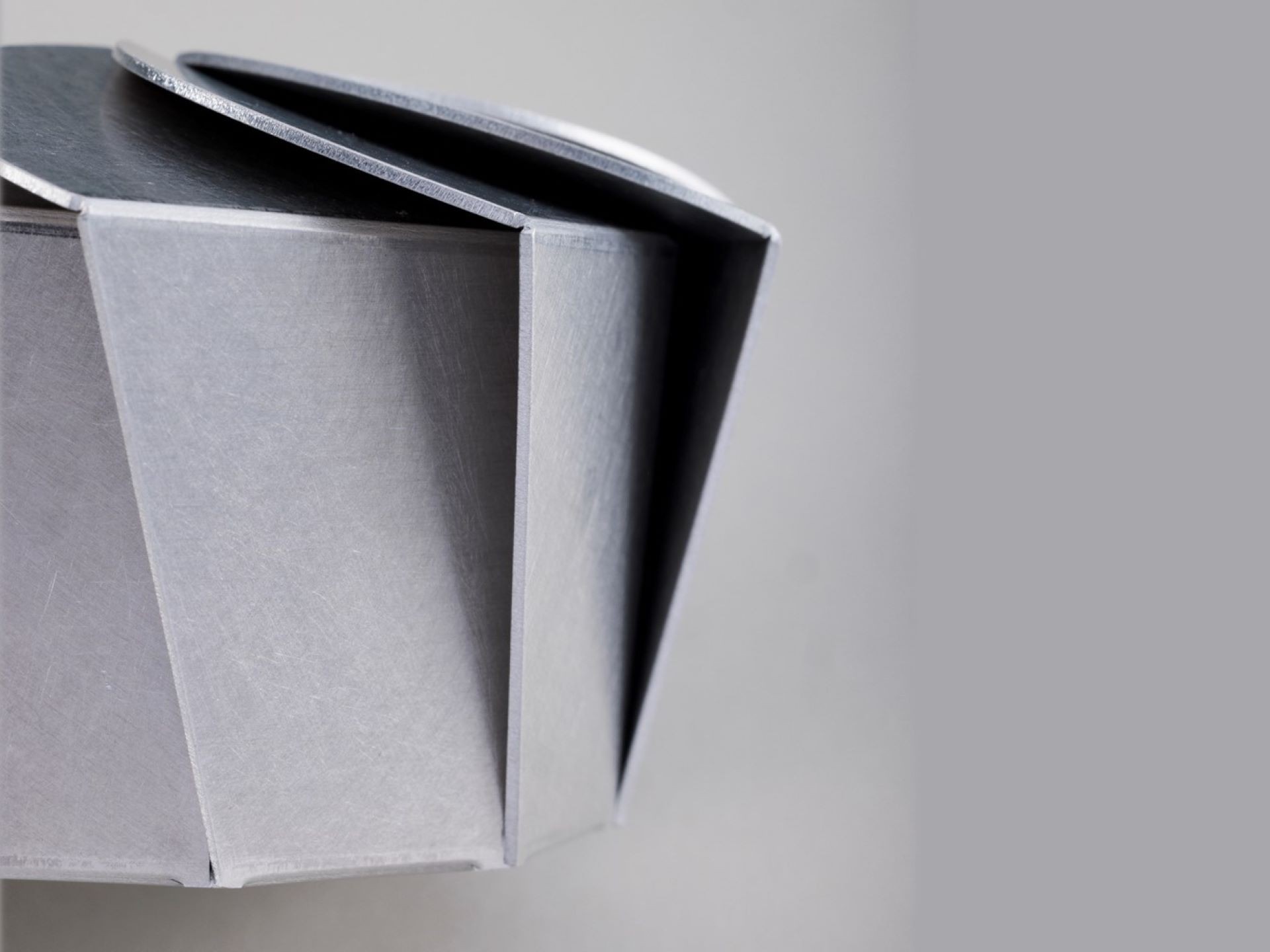

次に実際の加工工程を説明します。上記展開のブランクをLAで切り出した後、影タガネの手法を模して、曲げ線上をプレスブレーキで押して内のりを減じました(図5)。影タガネを加えた部分を少しづつ手作業で曲げていき、形を整えていきました(図6)。

弊社の板金加工の知恵とノウハウが詰まった作品に仕上がったと自負しています。
