37th Precision Sheet Metal Technology Fair

Sheet metal parts (121 entries)

360° Viewer

Parts017

Technical Award

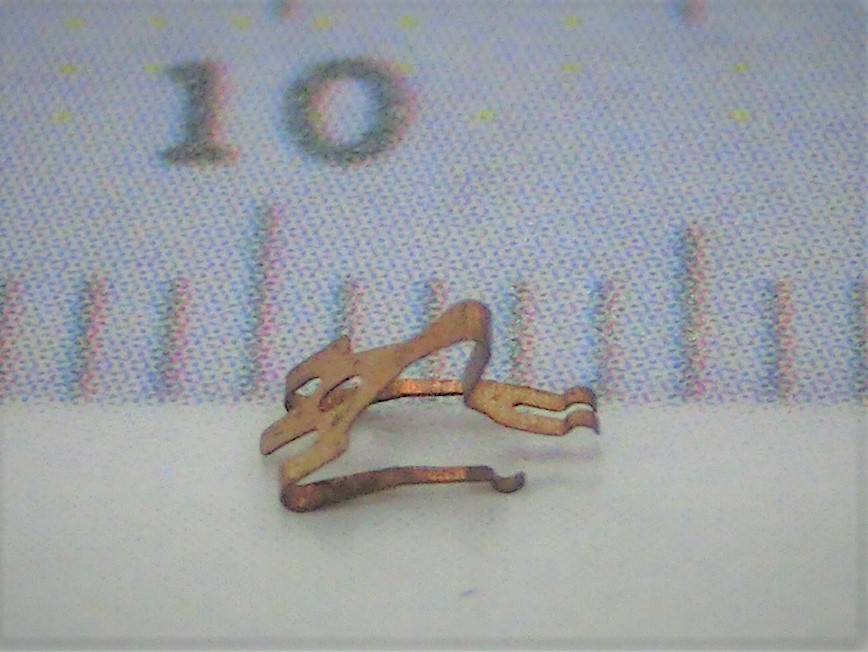

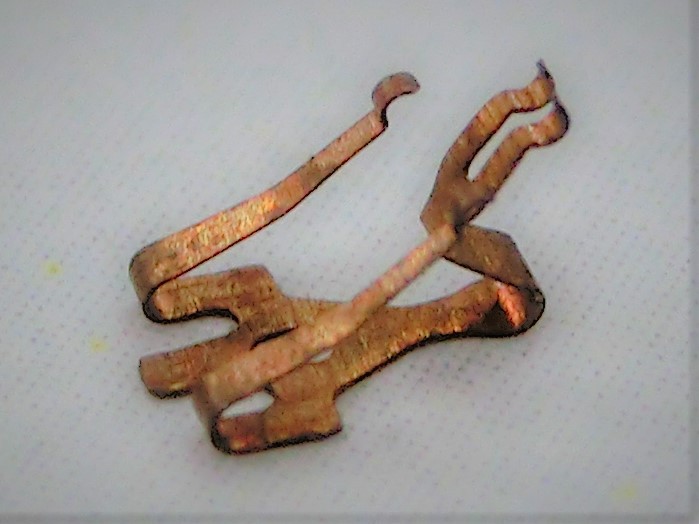

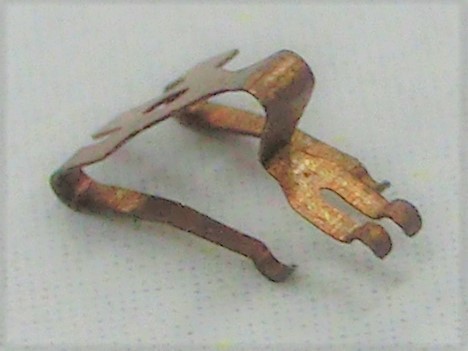

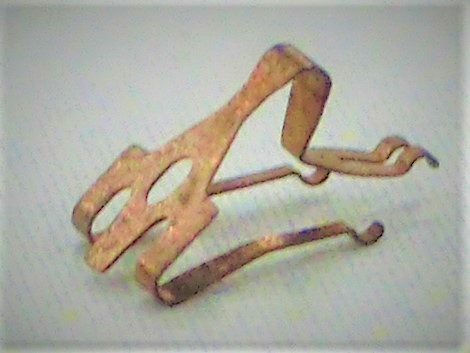

Control device relay parts

AIKI Co., Ltd. (Osaka, Japan)

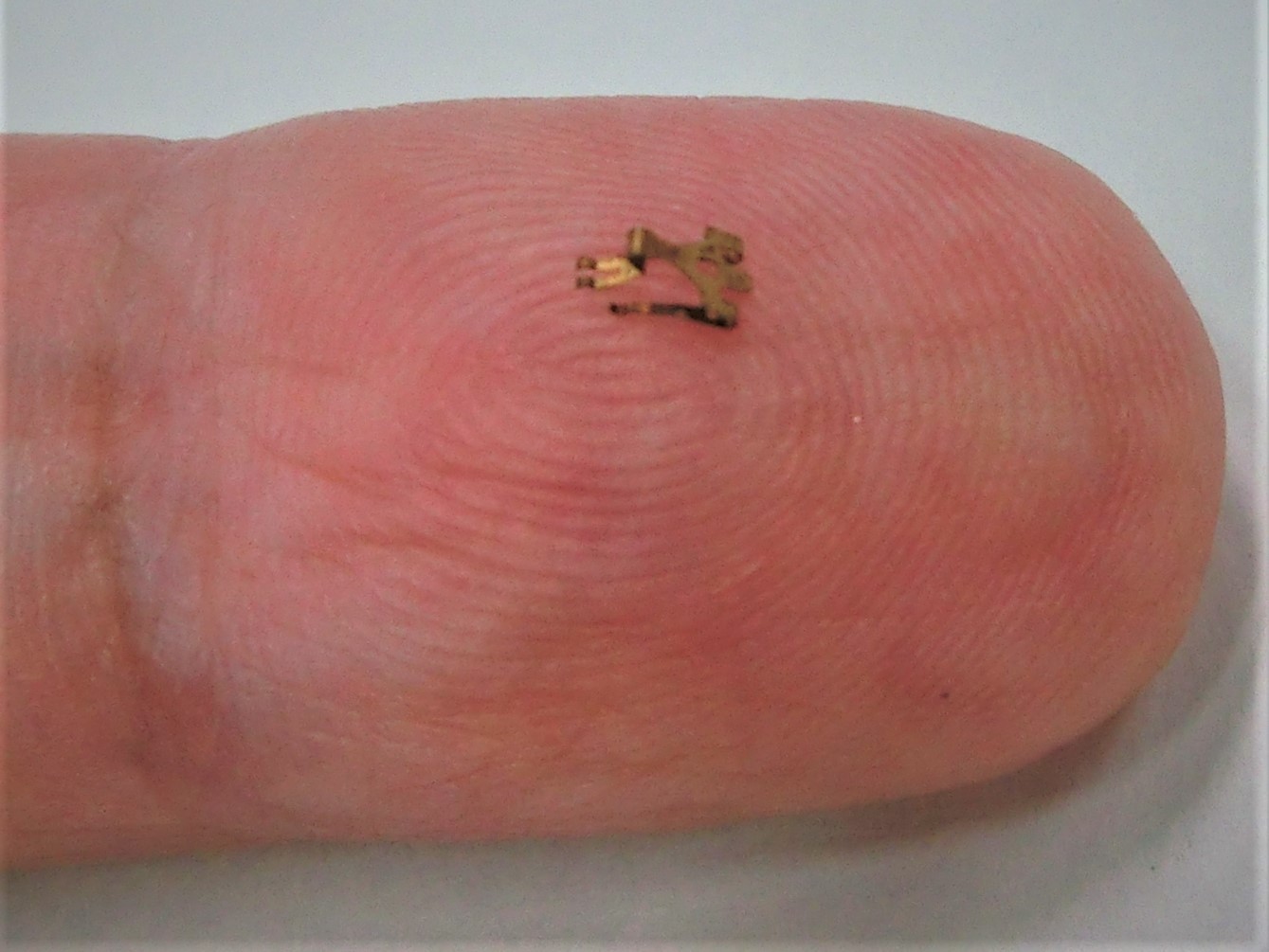

  • ・Size: W3 x D3 x H3 mm

  • ・Accuracy: ± 0.03 mm

  • ・Programming time: 40 min

  • ・Processing time: 30 min/quantity

  • ・Quantity: 2

  • ・Material: Copper (C1100)

  • ・Thickness: 0.1 mm

  • ・Type: Prototype

Process

  • CAD/CAM

  • Laser-Cutting

  • Jig Manufacture

  • Bending

Strengths

レーザ切断によるバリ無し加工と、銅板0.1㎜の薄板で口開き±0.03㎜の繰返し精度の曲げ加工を行いました。
