34th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (63 entries)

360° Viewer

Assemble261

Technical Award

Stork

FUJITEC CO., LTD. (Hyogo Pref. Japan)

  • ・Size: W420 x D550 x H500 mm

  • ・Accuracy: ± 1.0 mm

  • ・Programming time: 120 min

  • ・Processing time: 480 min/quantity

  • ・Quantity: 593

  • ・Material: SUS304、SUS430

  • ・Thickness: 0.5、1.5、2.0、5.0 mm

  • ・Type: Original work

Process

  • 2D/3D設計

  • CAD/CAM

  • ブランク

  • バリ取り

  • 溶接

  • 組立

  • 仕上げ

Strengths

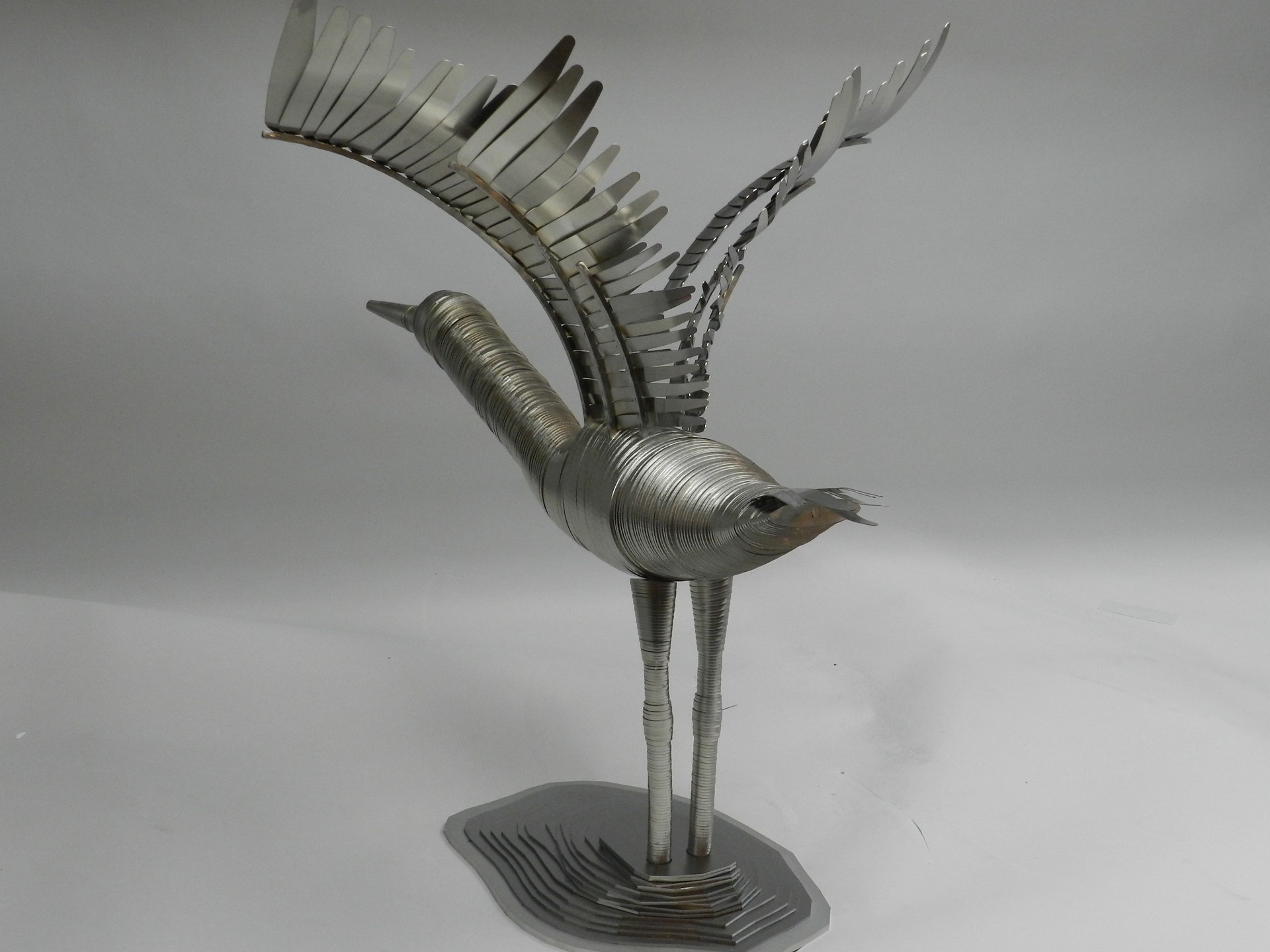

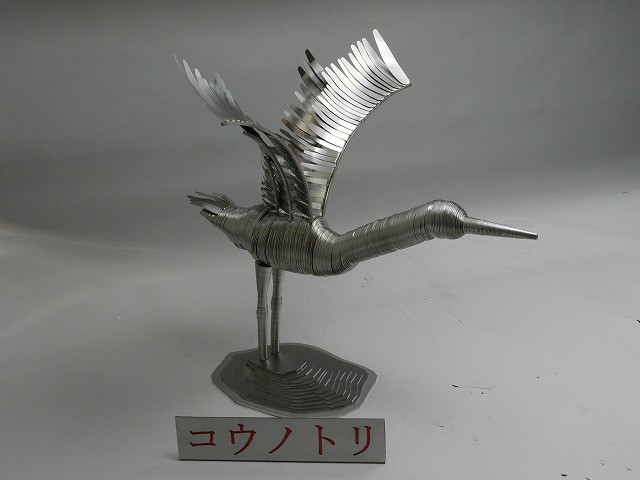

弊社の拠点地で、国の特別天然記念物に指定されている白と黒の鳥【コウノトリ】を「弊社の技術で再現したい」「多くの方に知っていただきたい！」と言う想いで作成しました。

●一見簡単な構造に見えますが、約600点程の部品構成になっています。

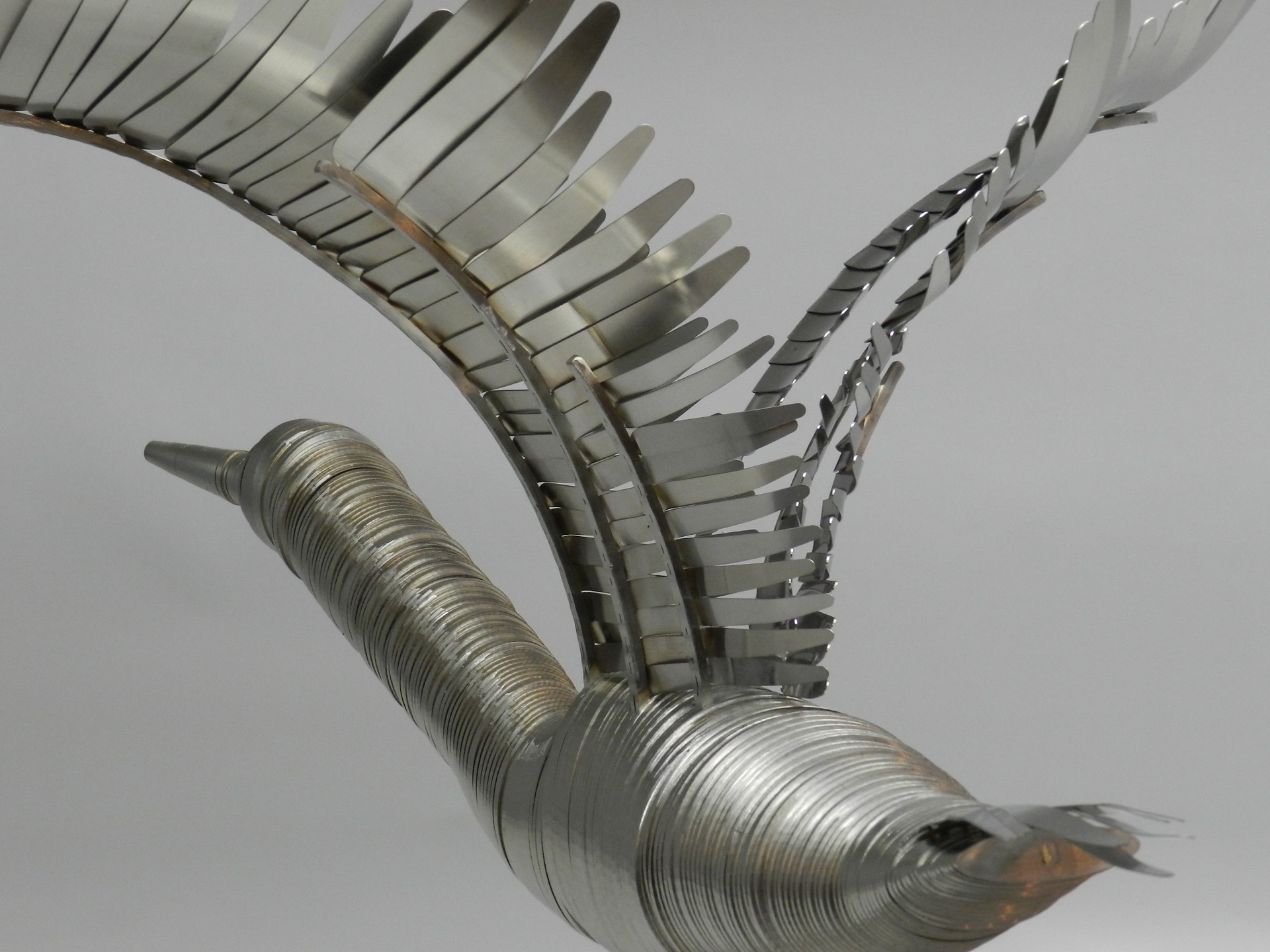

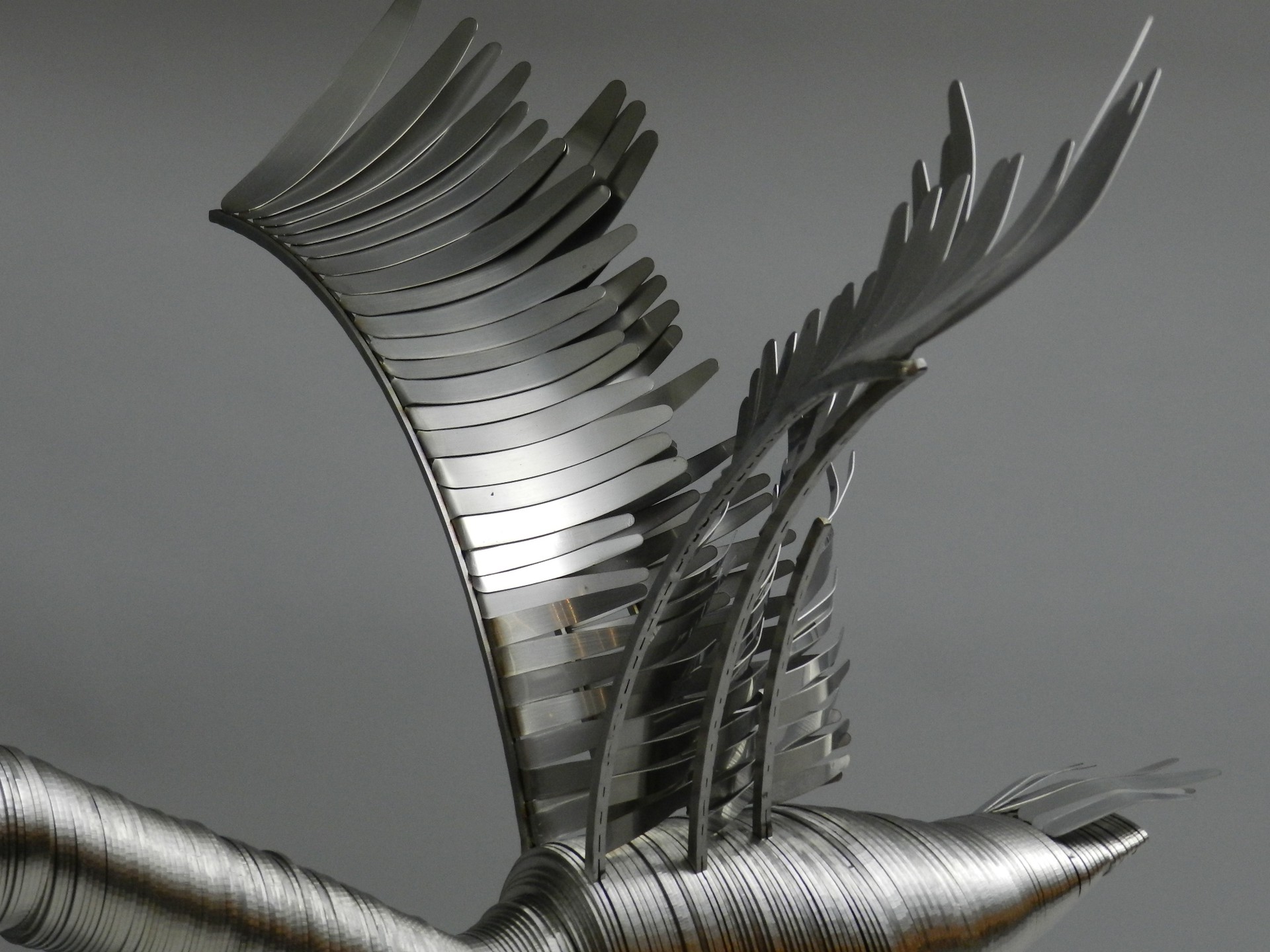

●よりリアルさを追求して、羽を板厚0.5㎜にすることで、手曲げによってさらにリアル感のある羽に仕上げました。

●あえて塗装は施さずにヘアラインを魅せる構造にしました。

●レーザ加工の加工誤差の把握から設計し、狙い通りの寸法に加工出来ました。

●試作の段階でかなり重量があり、出来る限りの軽量化を図りました。

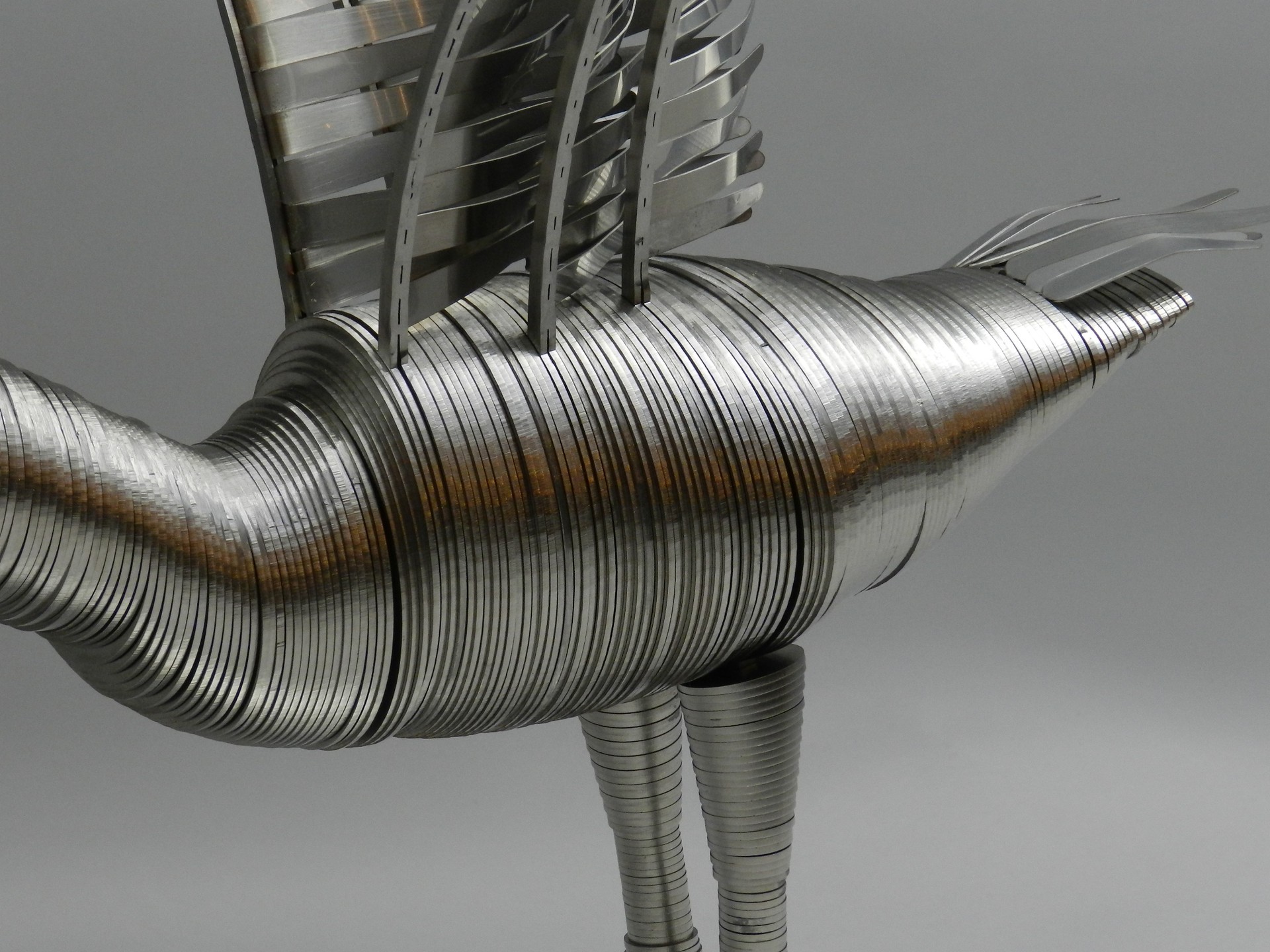

●作品の中は可能な範囲で空洞にしてありますが、見た目では分からないように設計・組立している点は工夫しています。

●足元の土台となる部分を複雑な形状にして、水面や田んぼにいるイメージにしています。また、約15kgの作品を立たせる設計・組立に苦労しました。
