溶接319

アマダ賞

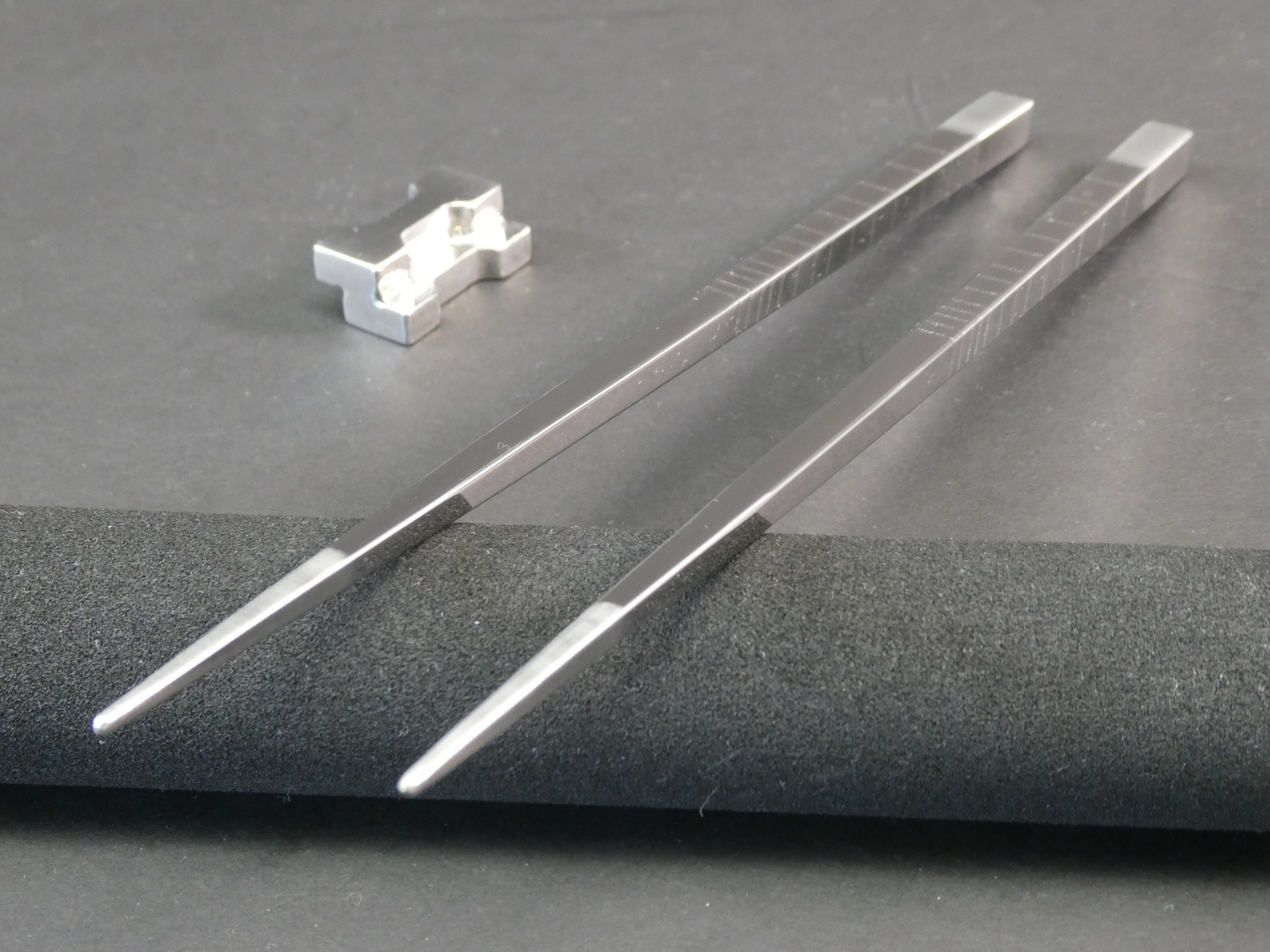

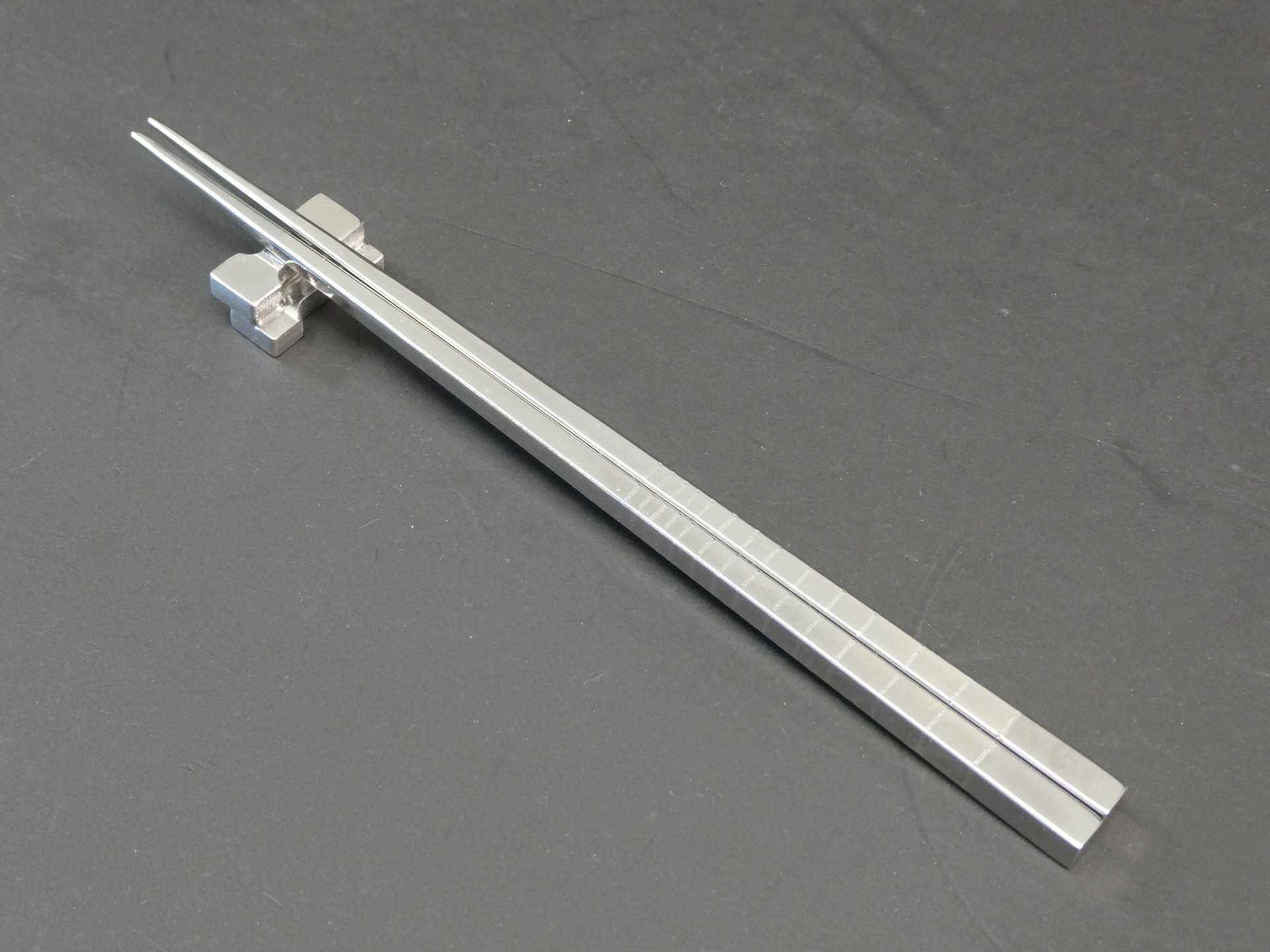

箸

株式会社　三輪工業 (福島県)

  • ・サイズ: W225 × D8 × H8 mm

  • ・精度: ± 0.3 mm

  • ・プログラム時間: 90 分

  • ・加工時間: 480 分／個

  • ・加工数量: 1 個

  • ・材質: ステンレス（SUS304）

  • ・板厚: 0.5 mm

  • ・作品種類: オリジナル品

加工工程

  • CAD/CAM

  • レーザ加工

  • 曲げ

  • レーザ溶接

  • 表面仕上げ

  • レーザ加工

アピールポイント

ステンレス製の箸をファイバーレーザー溶接にて製作しました。


・重くならないよう薄板で設計

・FLW1500MT+CR700Wによる溶接がどこまで可能かトライしてみた

・熱歪みによる変形を最小限に抑えるためティーチングと出力

・速度の設定および固定治具の製作を何度も繰り返した

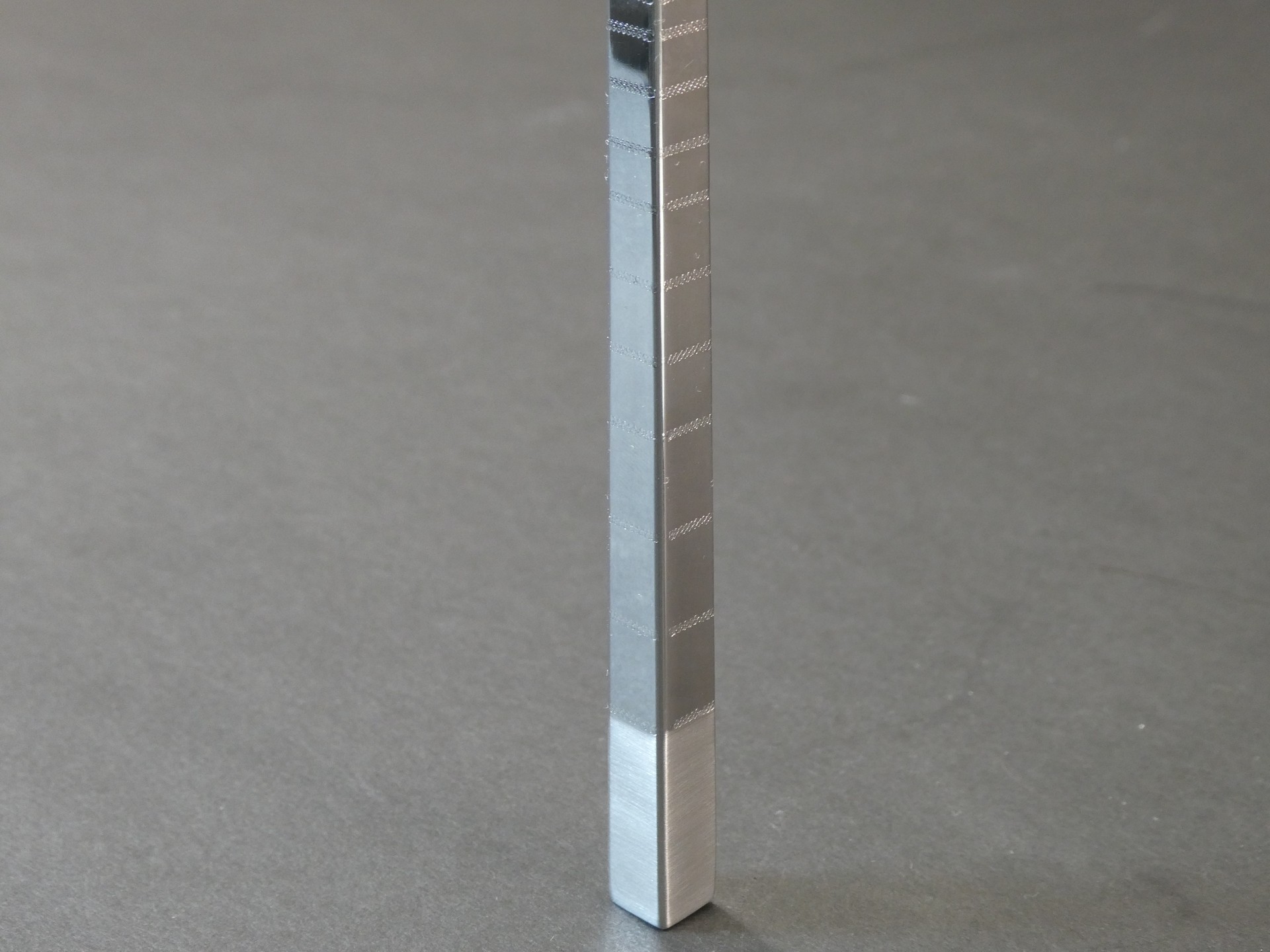

・滑り止めと装飾にもFLW1500MT+CR700Wを活用

・ファイバーレーザー溶接の熟練度向上と動作

・設定の限界を知る機会となった
