第38回優秀板金製品技能フェア
溶接品の部 全18作品
溶接302

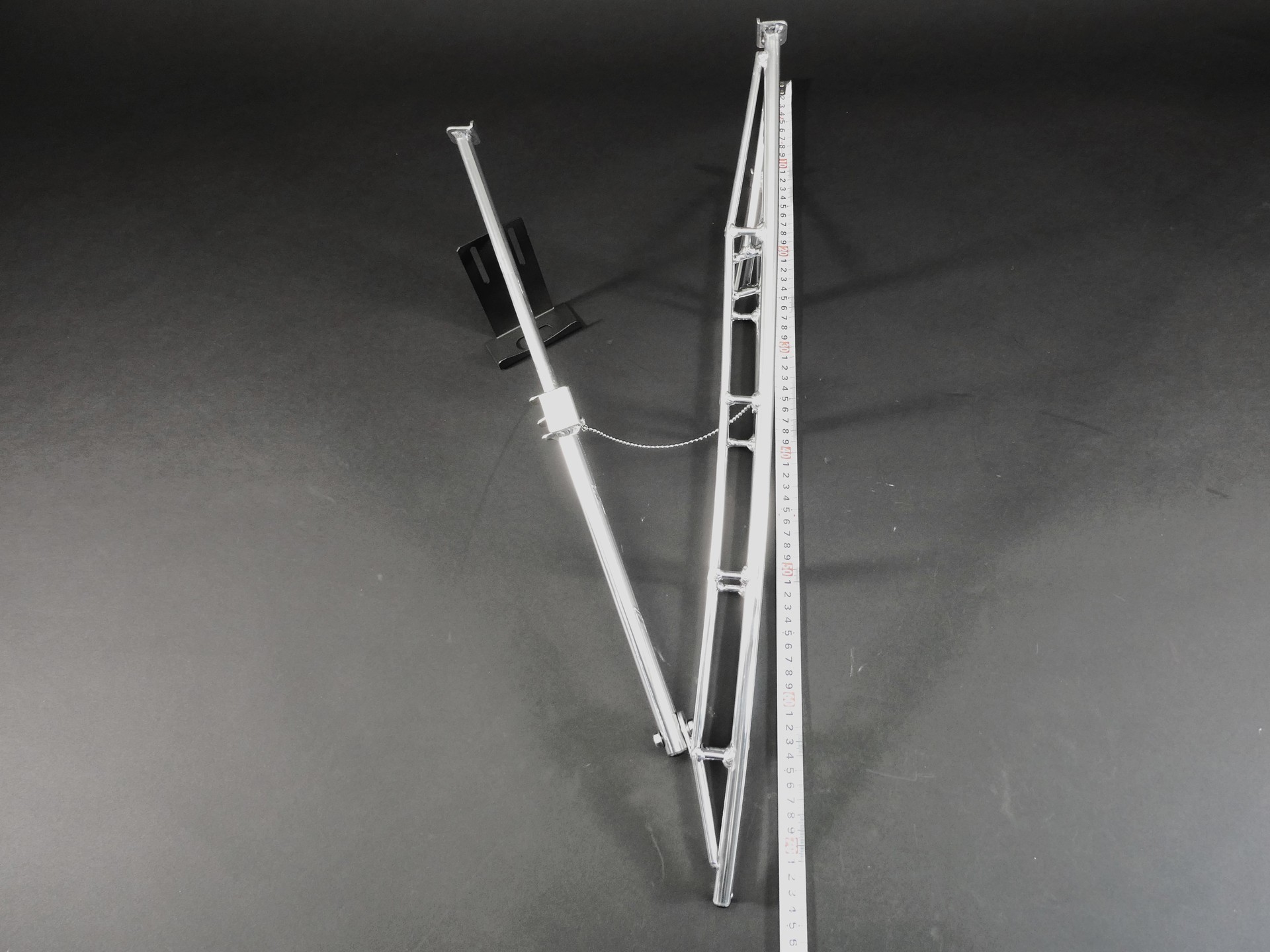

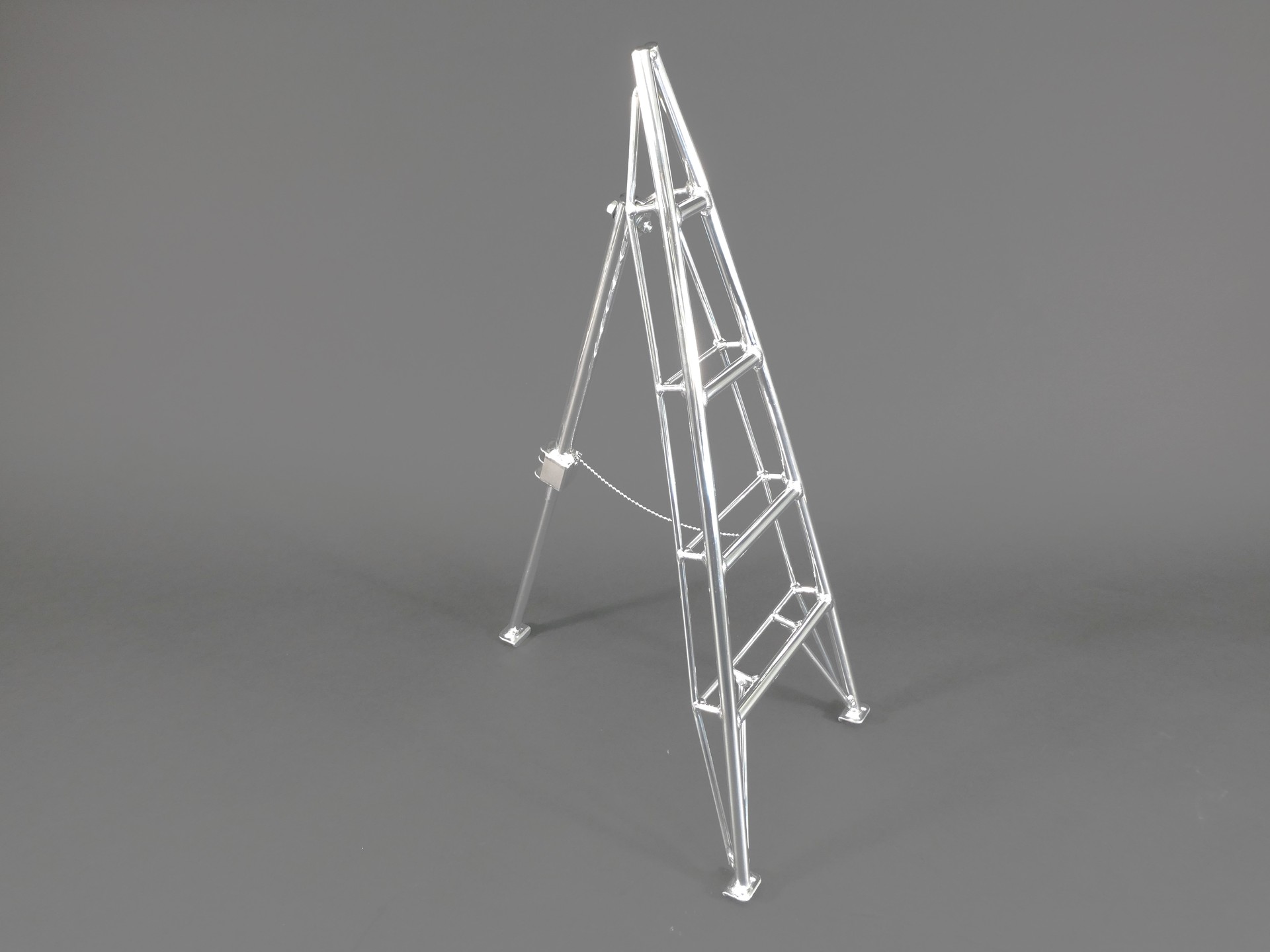

松葉型首振り三脚ミニチュア
-
・サイズ: W250 × D370 × H580 mm
-
・精度: ± 特に無し mm
・プログラム時間: 30 分
-
・加工時間: 360 分／個
・加工数量: 1 個
-
・材質: AL7003・AL6061
-
・板厚: 1.3 / 1.4 / 1.5 /2.0 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
シャーリング加工
切断
パンチング加工
曲げ
表面仕上げ
アピールポイント
7000番と6000番のアルミ材を使用することで、軽量でも高強度な設計を実現しました。

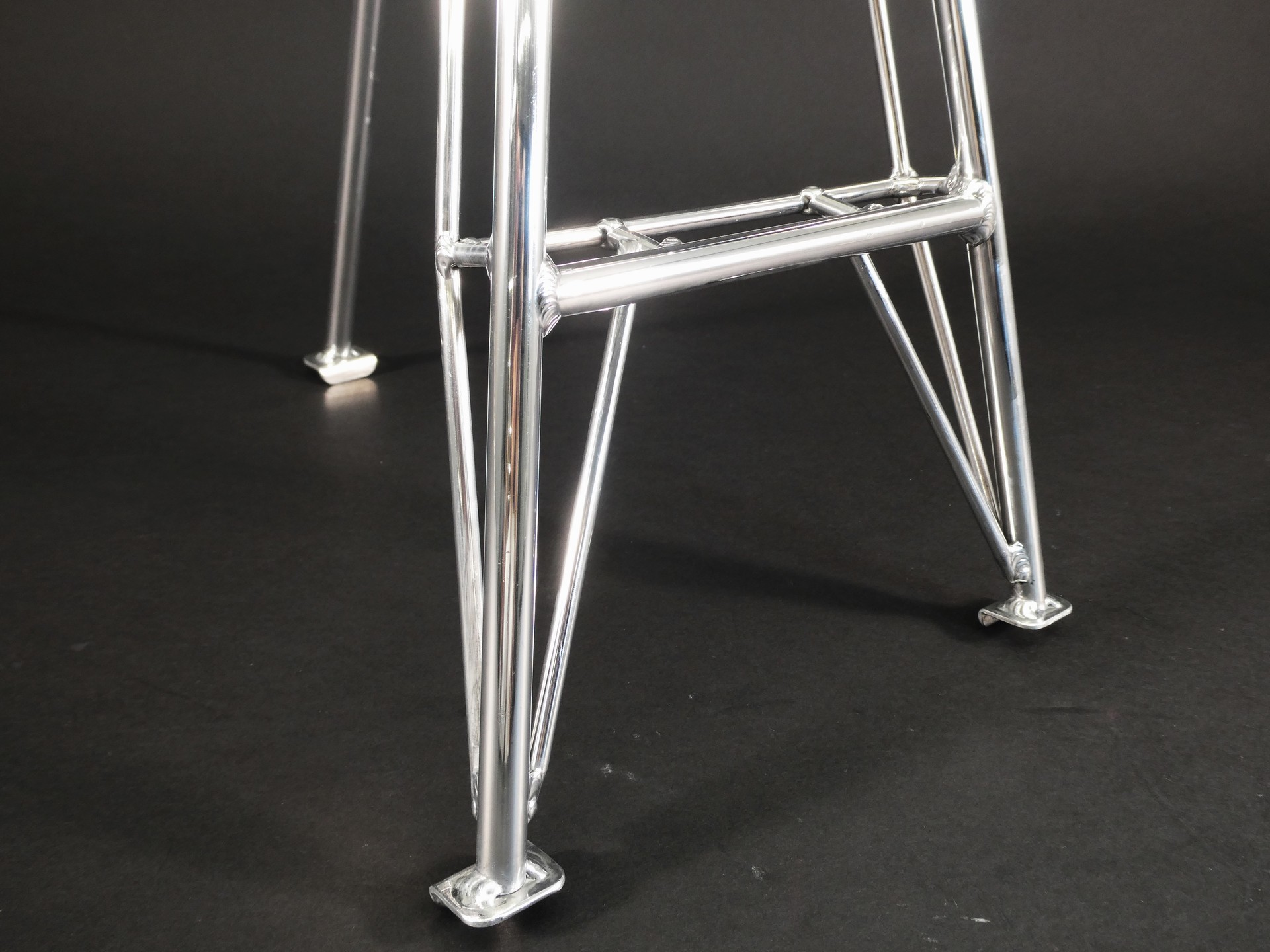

板厚は1.3mmまで薄さに挑戦して、小径円筒継ぎ手部分の溶接には高い技術を要するので、弊社の熟練した担当者のみが製作可能な特別な製品です。

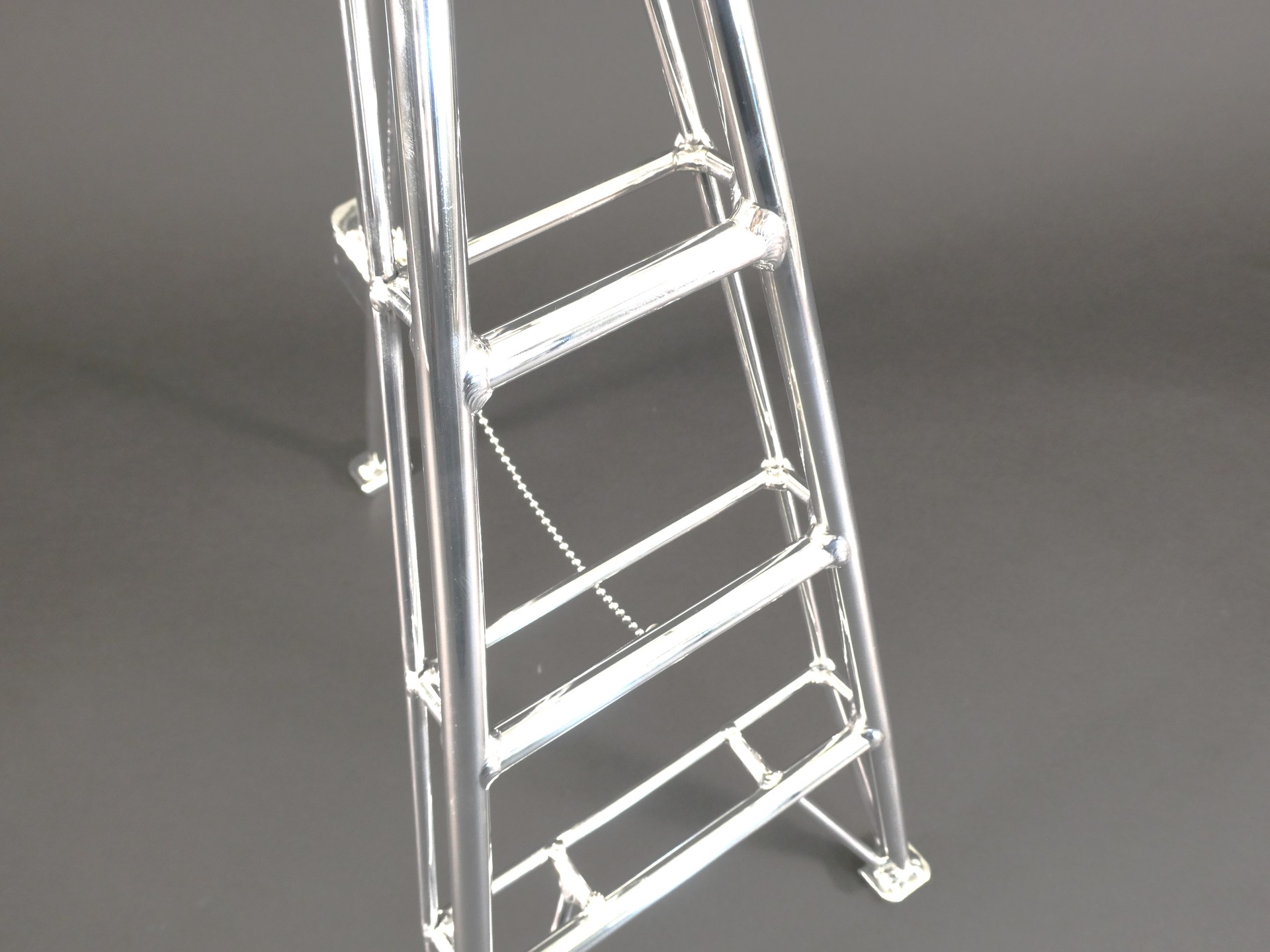

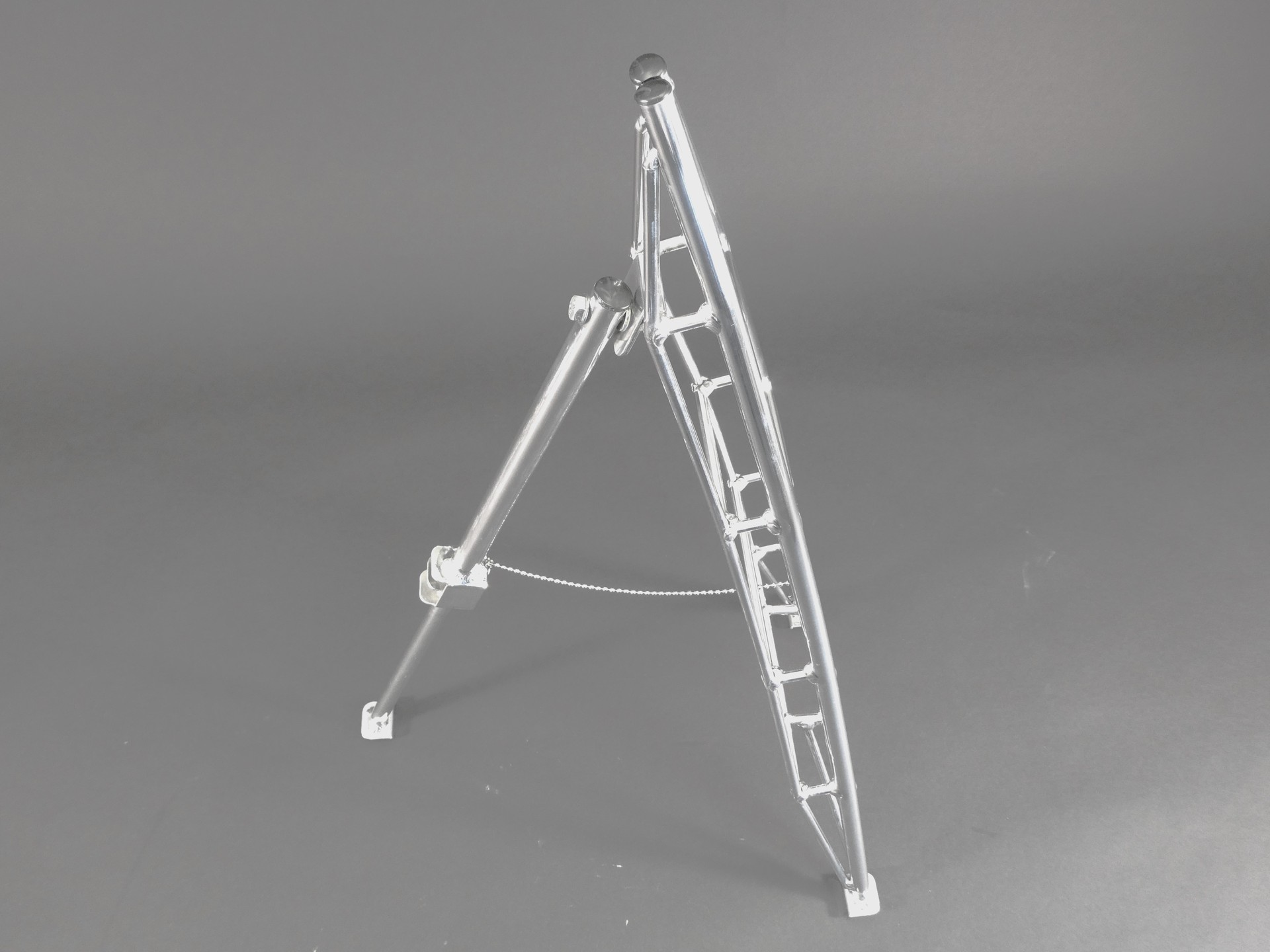

また、ハシゴの縦骨部分は、ストレートではなく意図的に湾曲した形状を採用することで、上りやすさと強度を向上させています。
ぜひ手に取って「軽さ」と「丈夫さ」をお確かめください。
