学生511

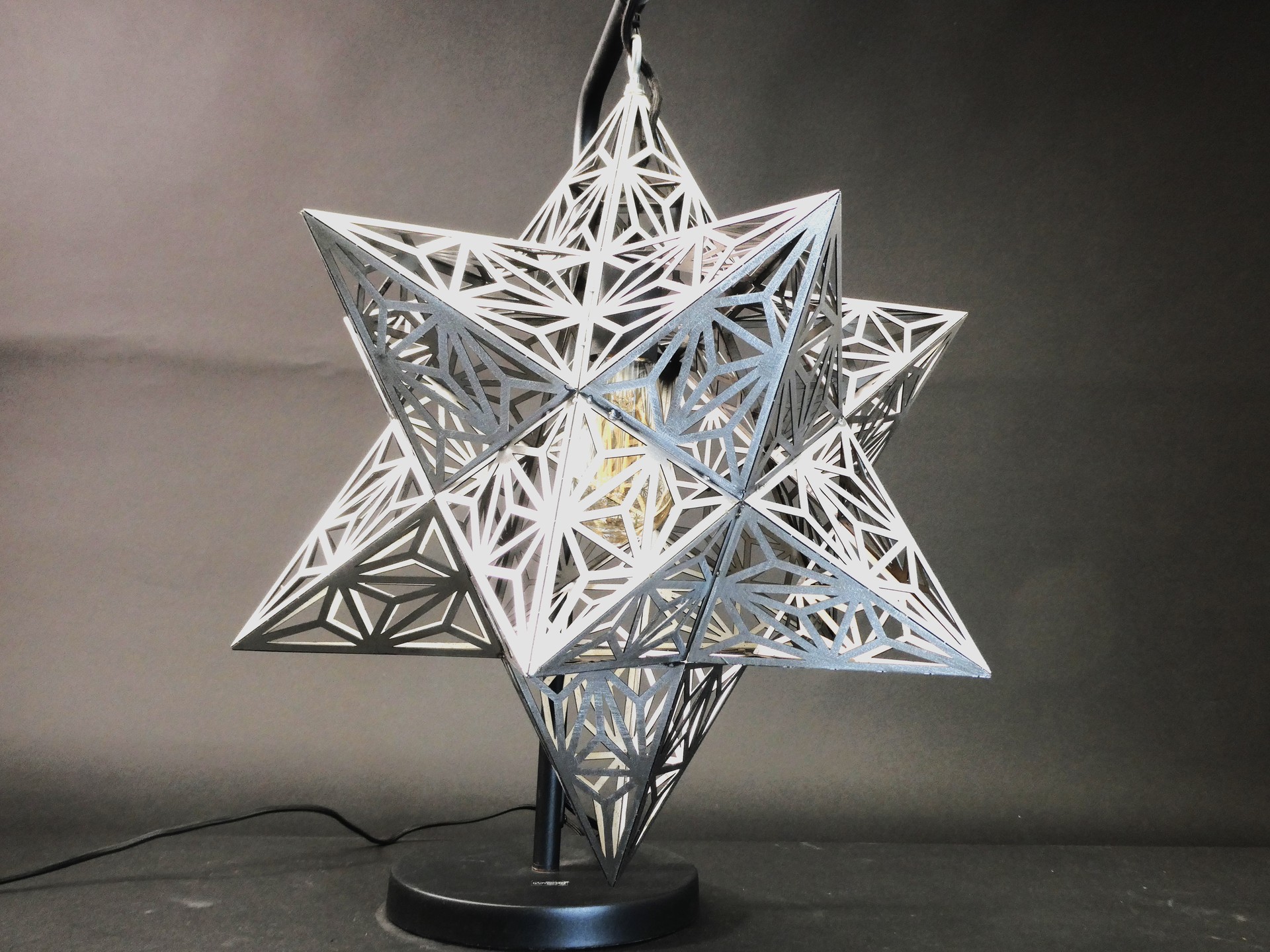

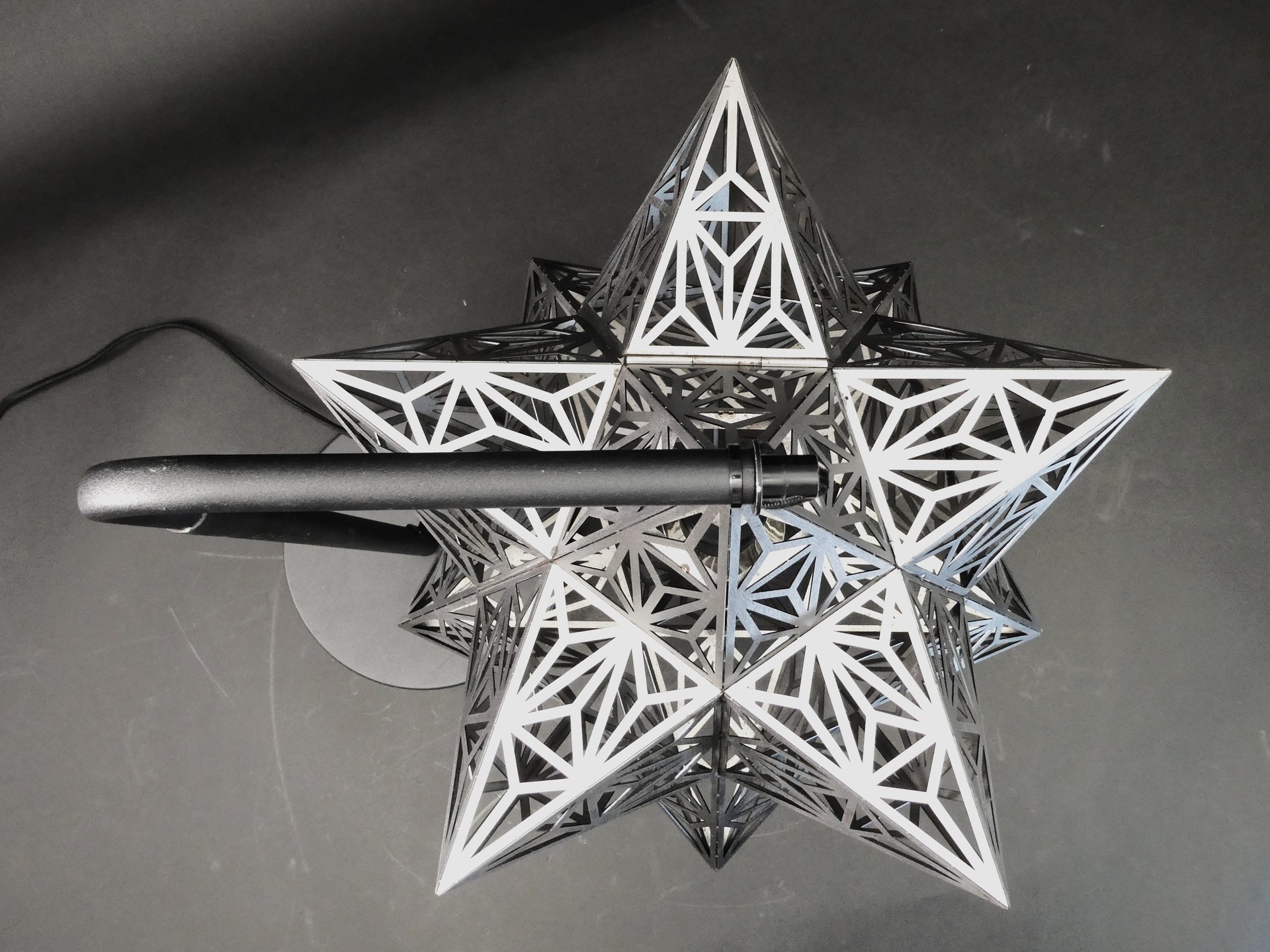

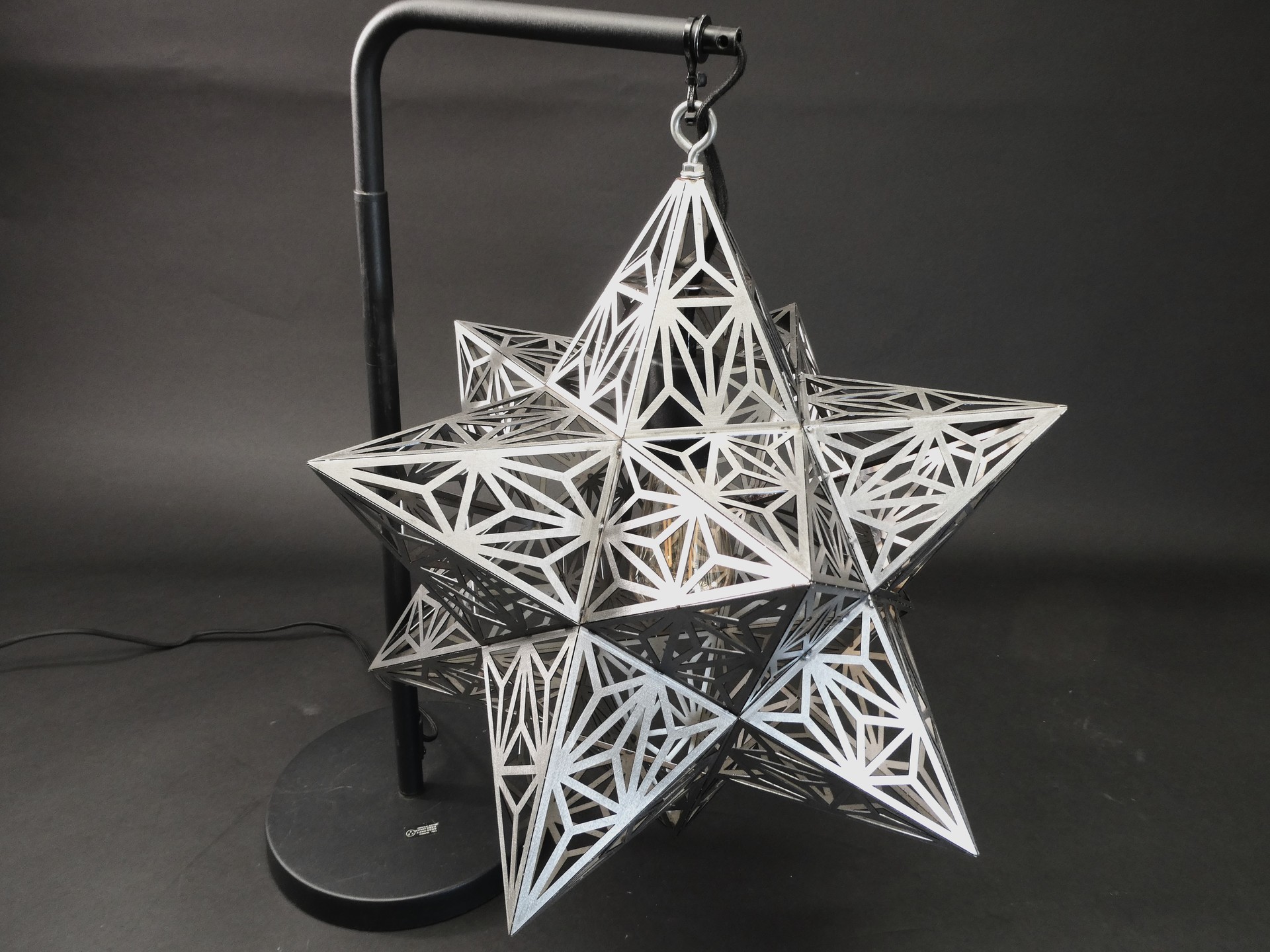

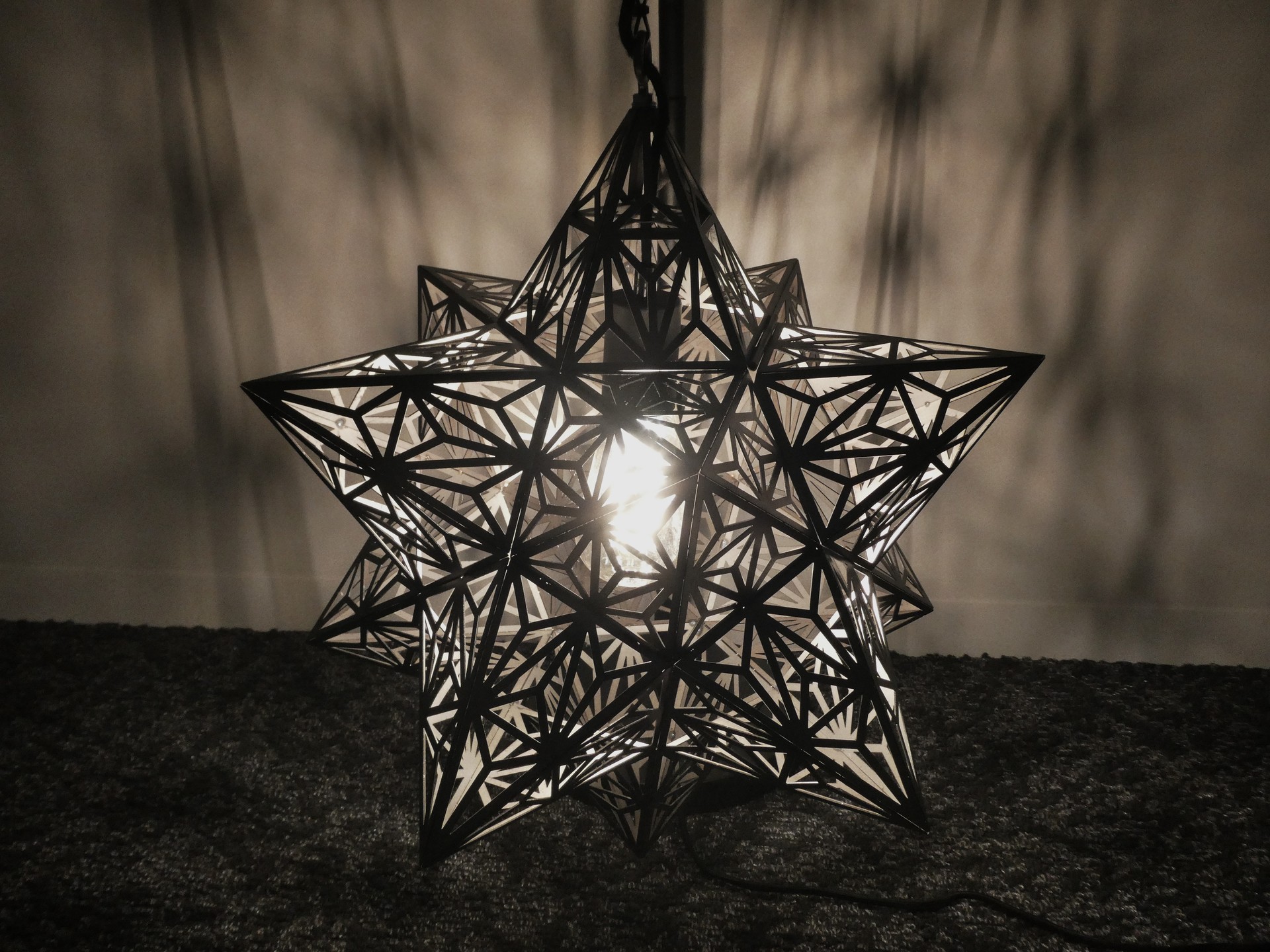

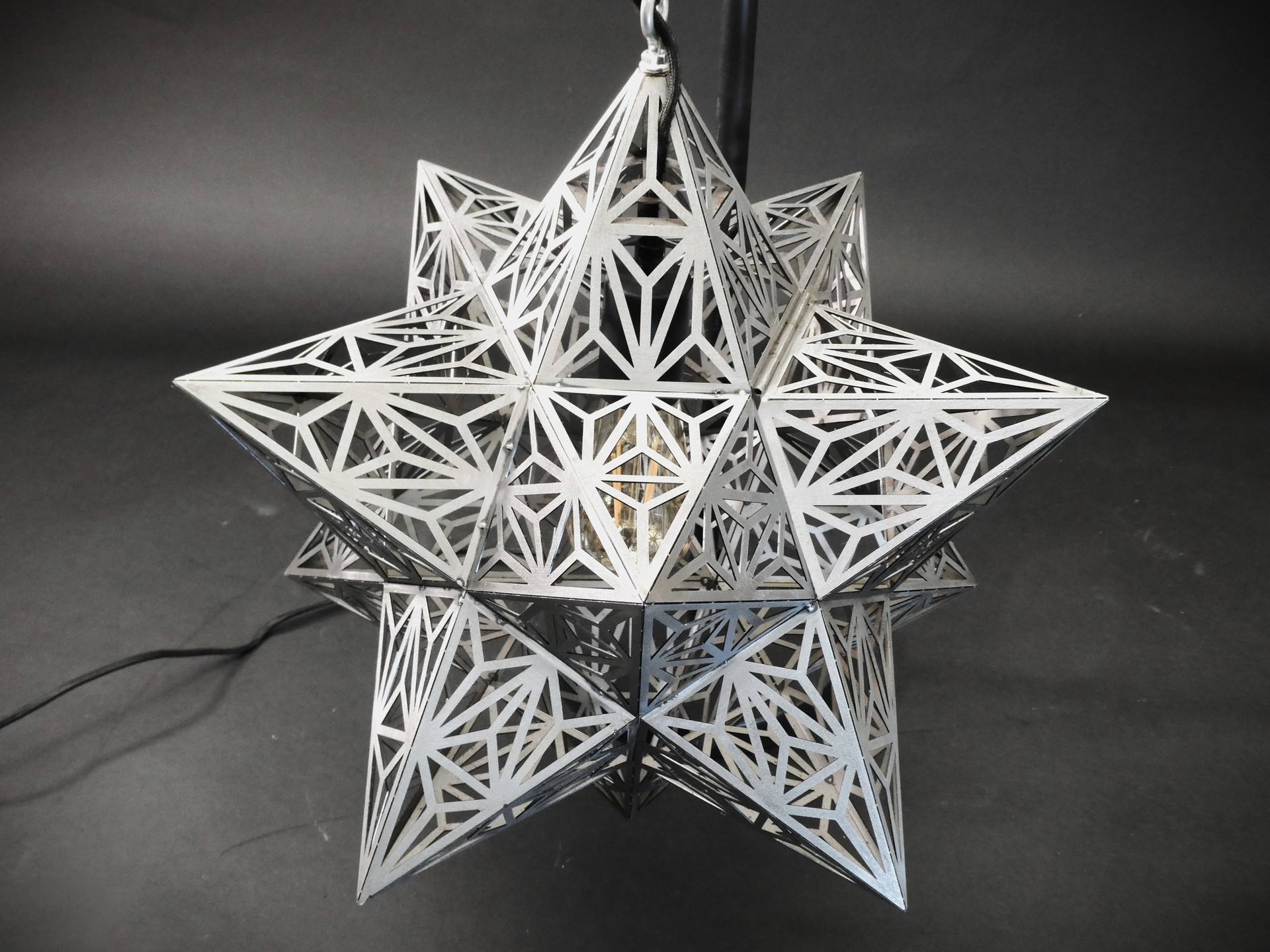

ルームライト

  • ・サイズ: W450 × D400 × H590 mm

  • ・精度: ± 0.5 mm

  • ・プログラム時間: 51 分

  • ・加工時間: 2日 分／個

  • ・加工数量: 1 個

  • ・材質: 軟鋼（SPCC）

  • ・板厚: 1.0 mm

  • ・作品種類: -

加工工程

  • 機構の考案

  • CAD/CAM

  • レーザ加工

  • 曲げ

  • 溶接

  • 組立

アピールポイント

最大のアピールポイントは、手加工で成形可能な形状を実現したこと。試行錯誤を重ねてスリット形状を決定し、加工性と美しさの両立を図りました。
また、電球の脱着を可能にするサービスホールの設計にもこだわりました。デザイン性を損なわず、閉じた際のクリアランスは小さく、工具を使わずに開閉できる構造を追求しました。
これらにより、見た目の美しさと使いやすさを兼ね備えた製品とすることができたと自負しています。

  • 作品テーマを選んだ理由: 時間的制約の中、シンプルな構造、デザイン性、実用性を重視し、光の美しさも加えた魅力を表現できるため

  • 使用材料を決めた理由: 実習予算の都合

  • 最も重点を置いた点や箇所: 手加工で加工できる形状と、デザイン性を犠牲にしないサービスホールの実現

  • 最も苦労した点や箇所: 魅力的なデザインかつシンプルな構造を実現するアイデアを生み出すこと

  • 製作図面から実際に加工してみて気づいた点: 実加工で接合部に微妙なズレが生じ、溶接継手の精度に影響した。溶接の難易度が変化し、加工精度の重要性を再認識した。
