第38回優秀板金製品技能フェア
単体品の部 全101作品
単体099
技能奨励賞

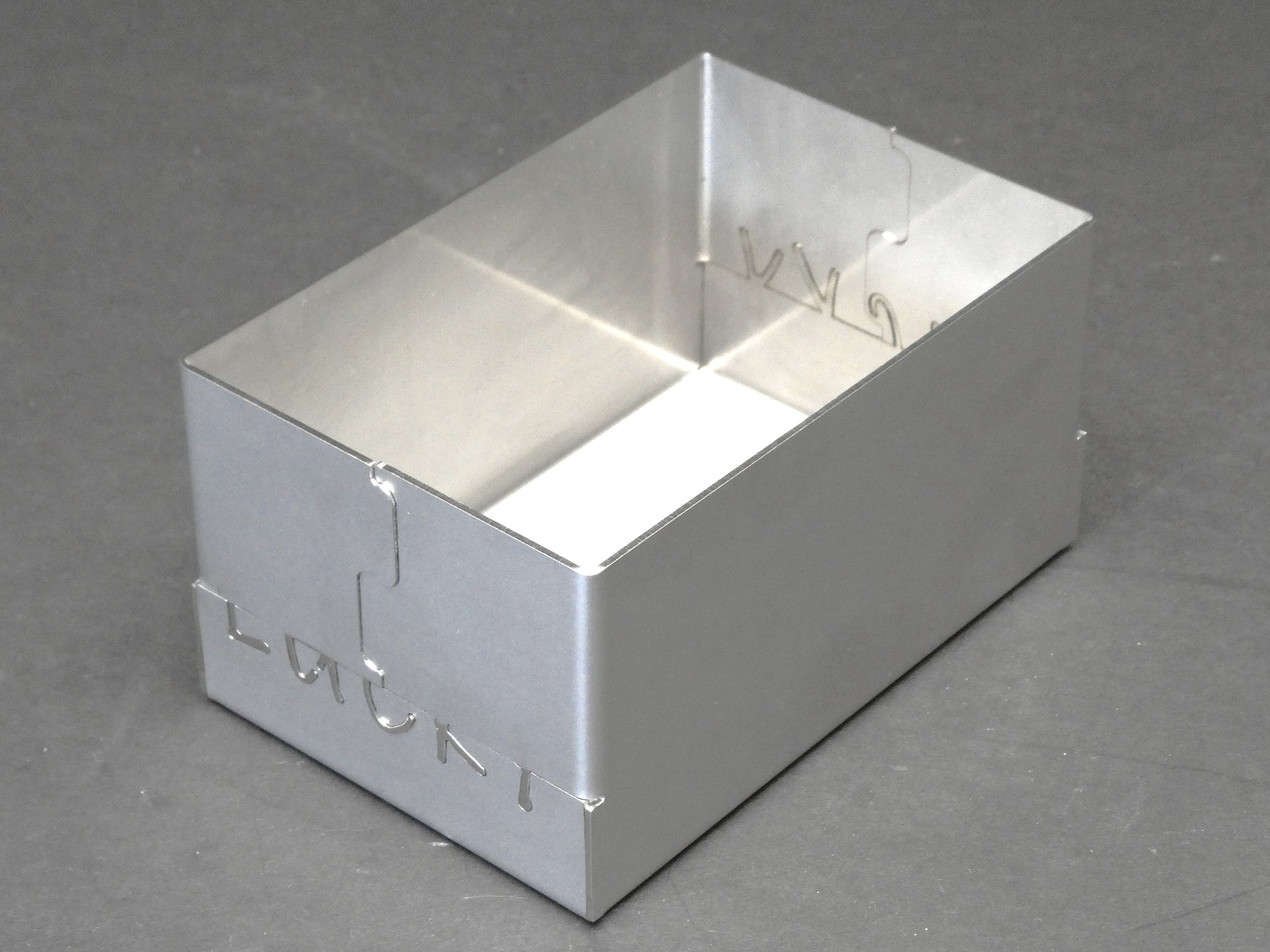

BOX
-
・サイズ: W150 × D100 × H80 mm
-
・精度: ± 0.1 mm
・プログラム時間: 180 分
-
・加工時間: 90 分／個
・加工数量: 1 個
-
・材質: ステンレス（SUS304）
-
・板厚: 1.5 mm
-
・作品種類: オリジナル品
加工工程
CAD/CAM
プログラム
展開
レーザ加工
表面仕上げ
曲げ
曲げ
アピールポイント

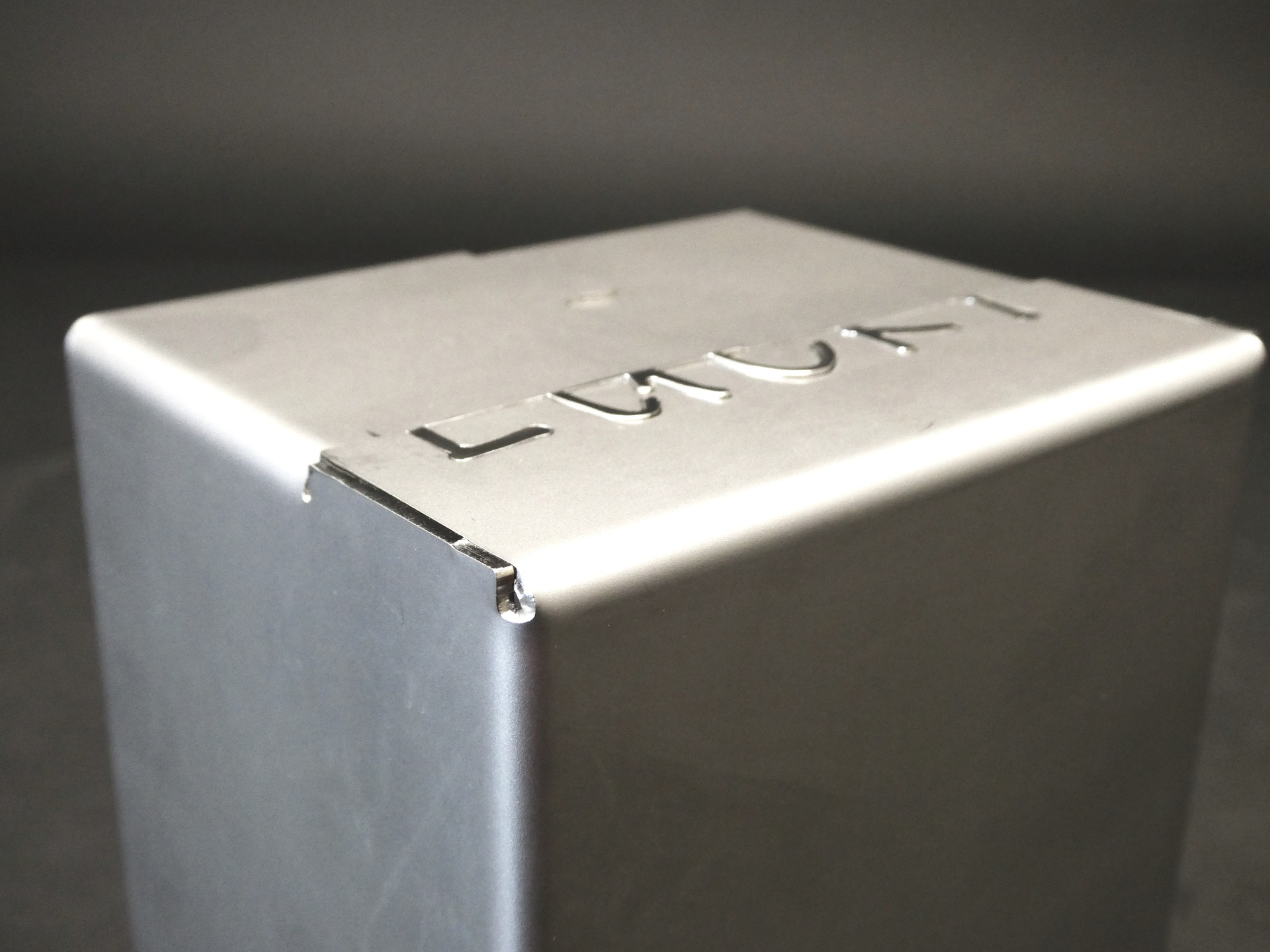

【CAD】文字部分のレーザー精度を高めるために外径線はすべて接線接続。

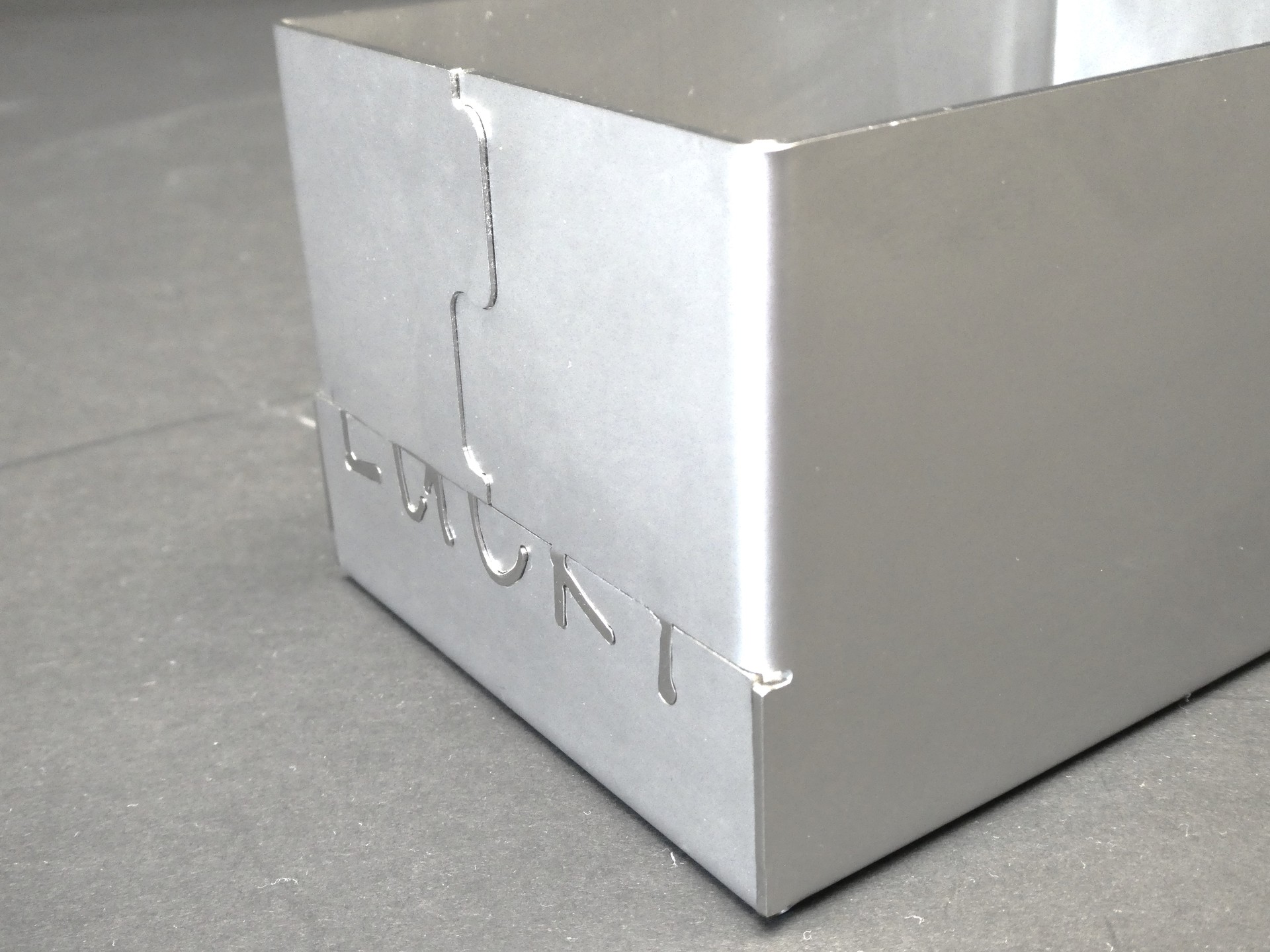

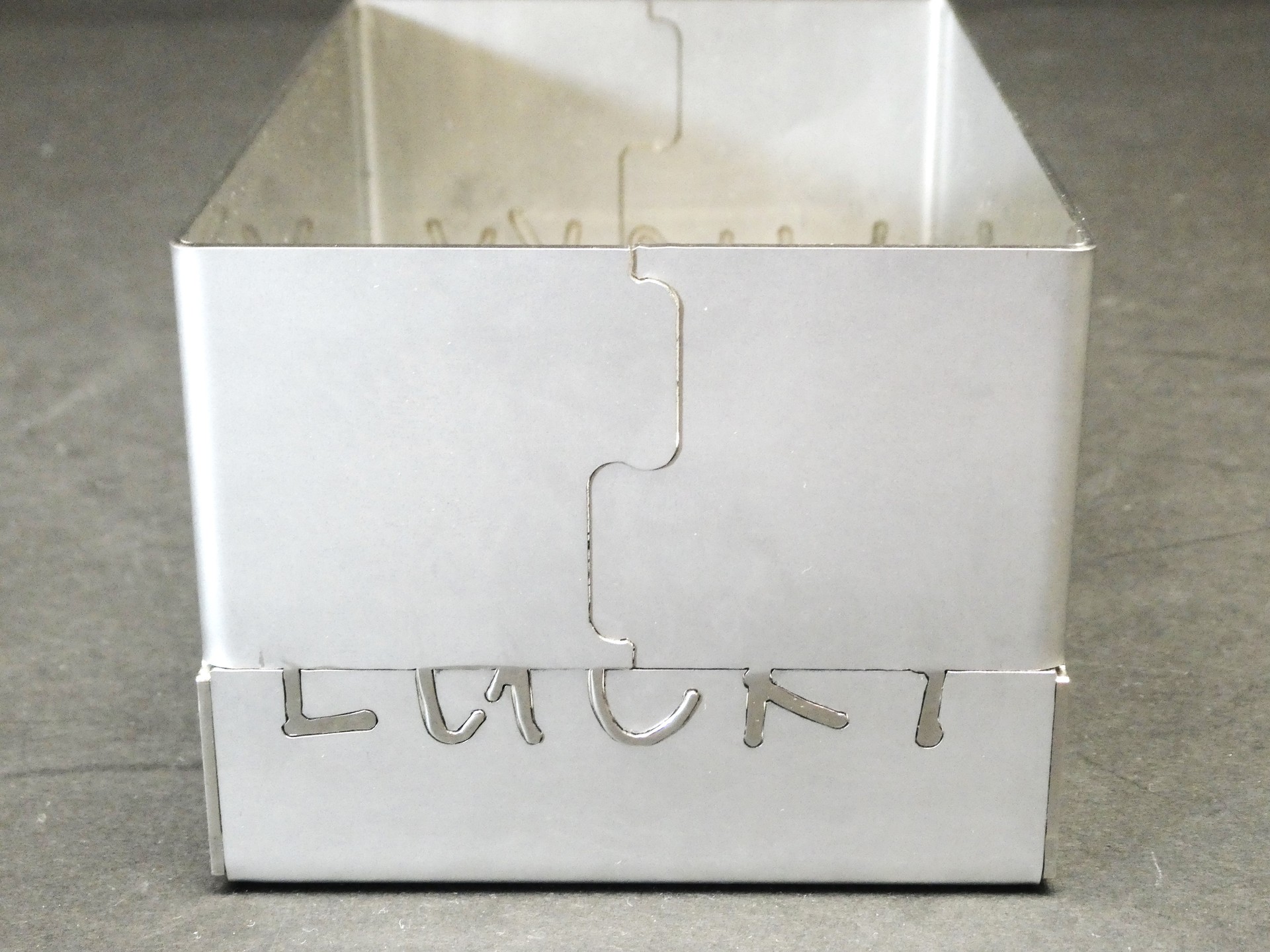

嵌めあい精度は±0.05。
【BEND】曲げ順、アマ曲げを駆使して加工。

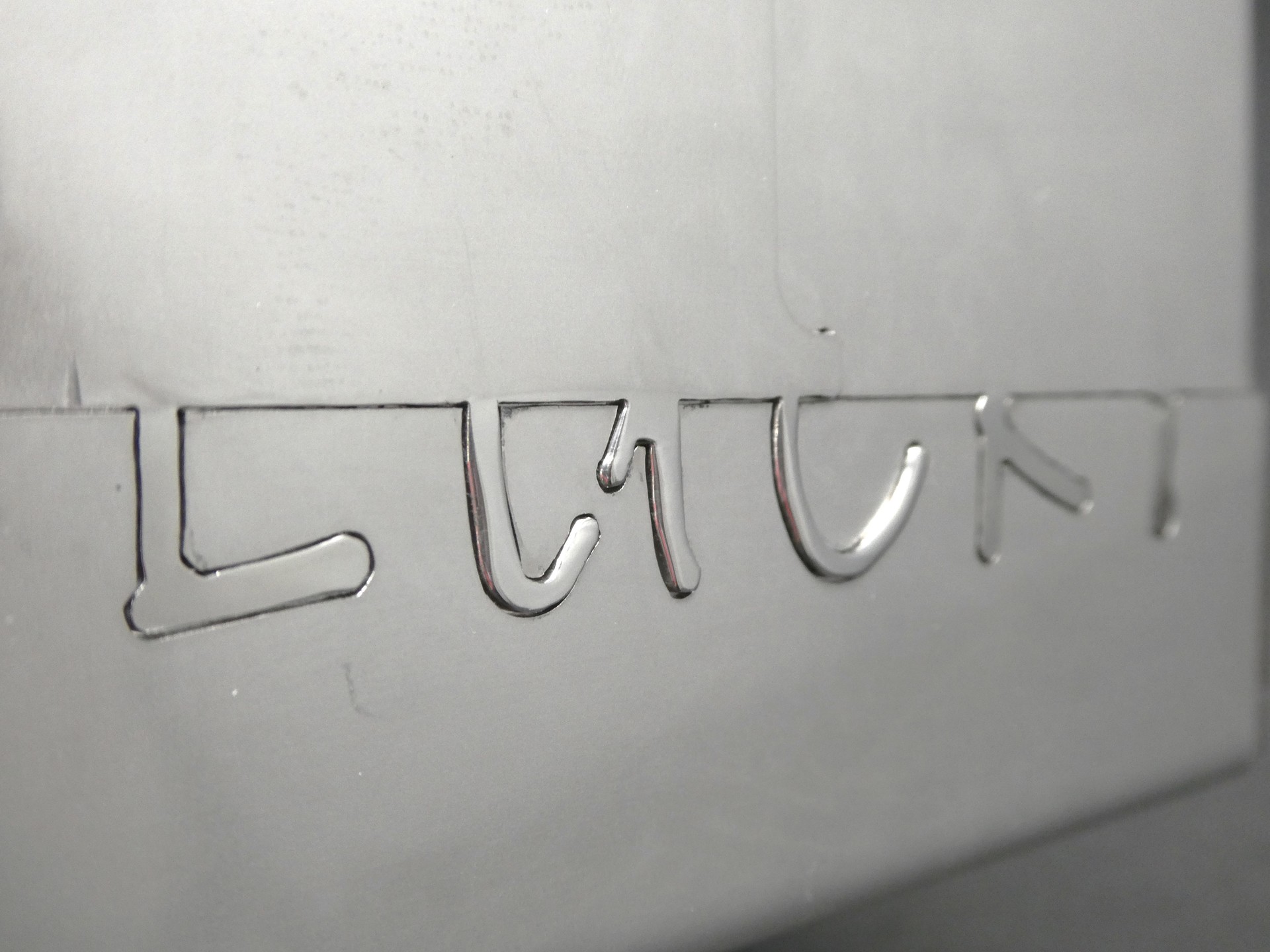

【BUFF】文字が目立つようにバフ研磨。
