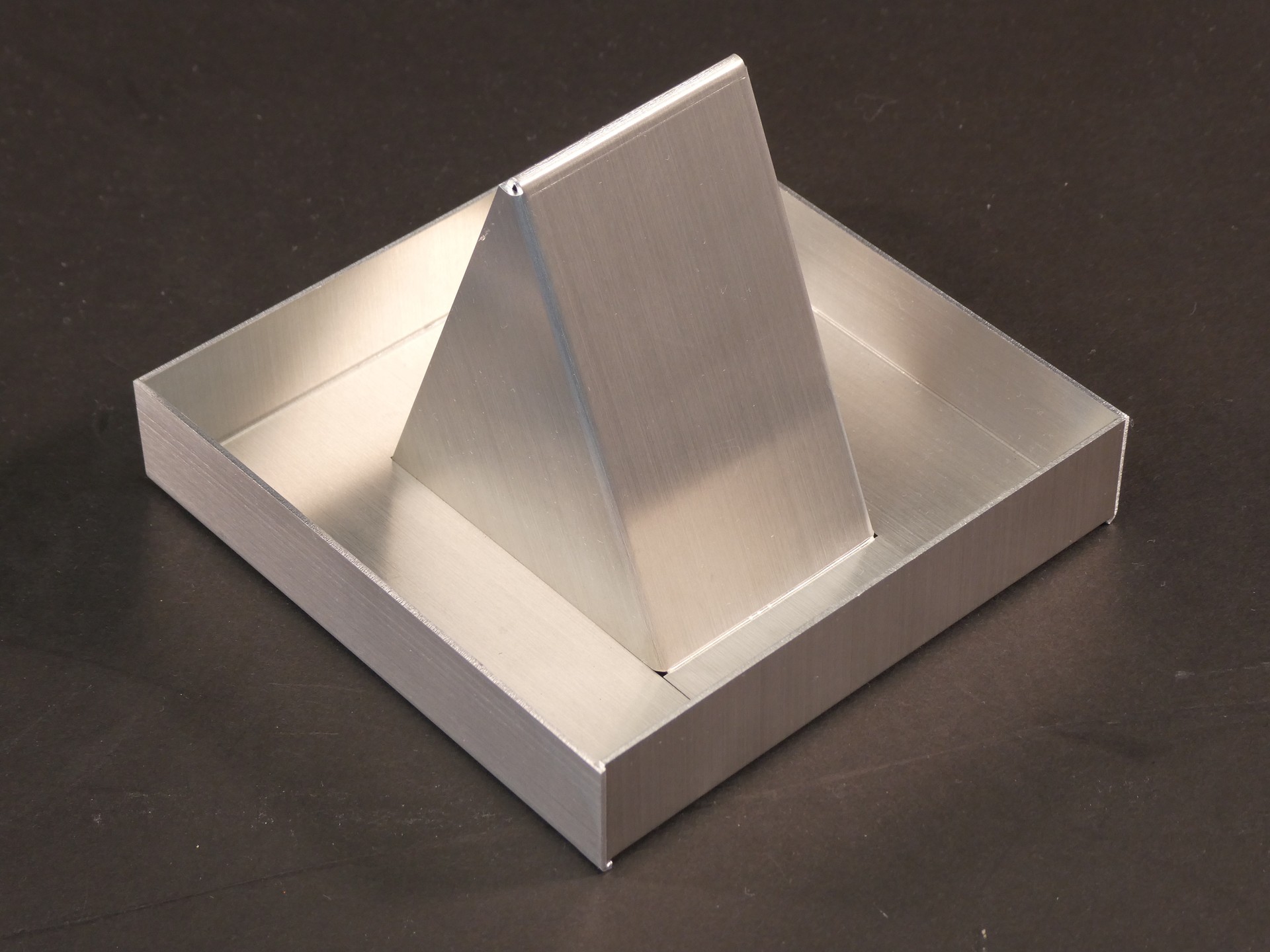

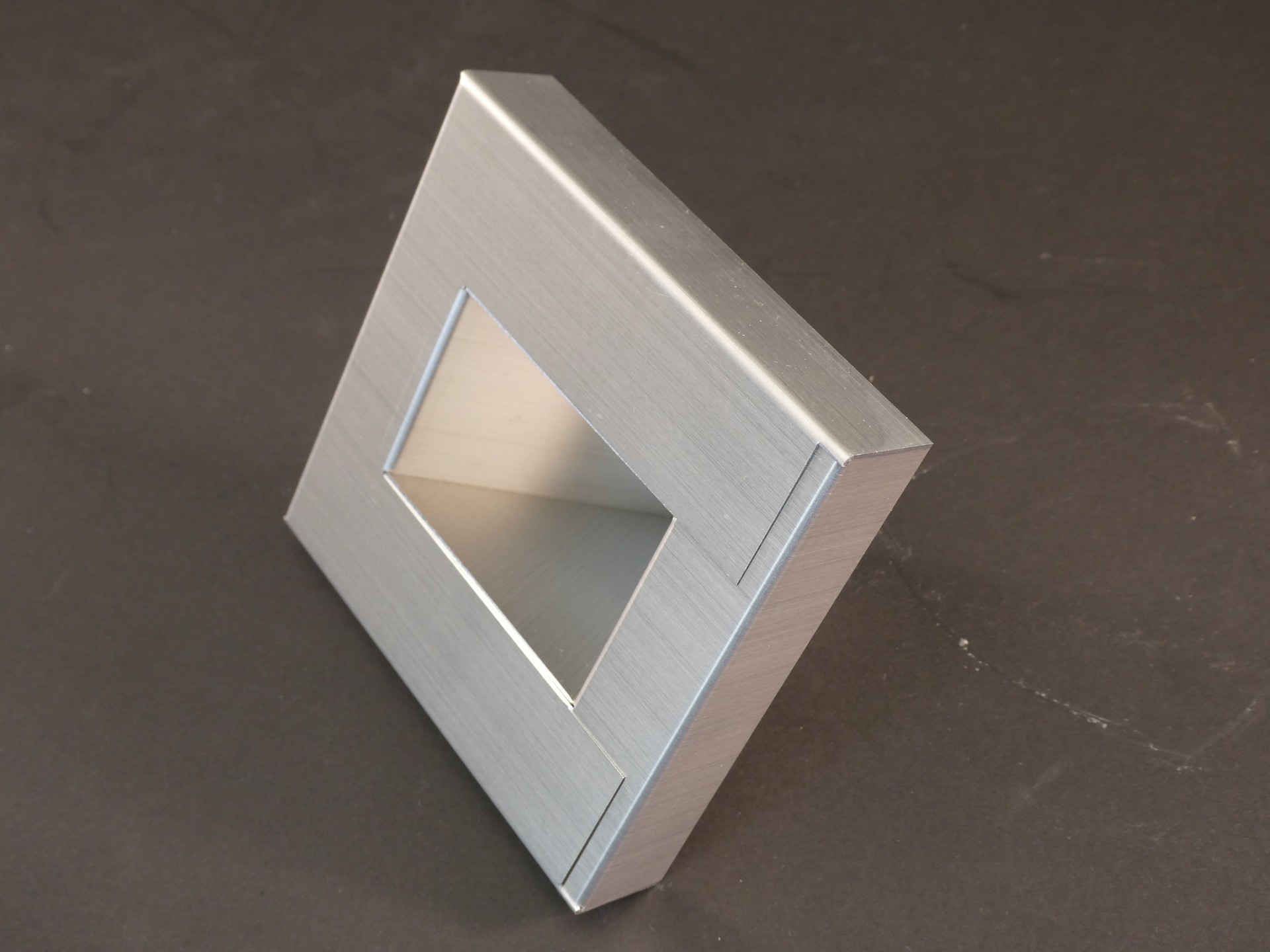

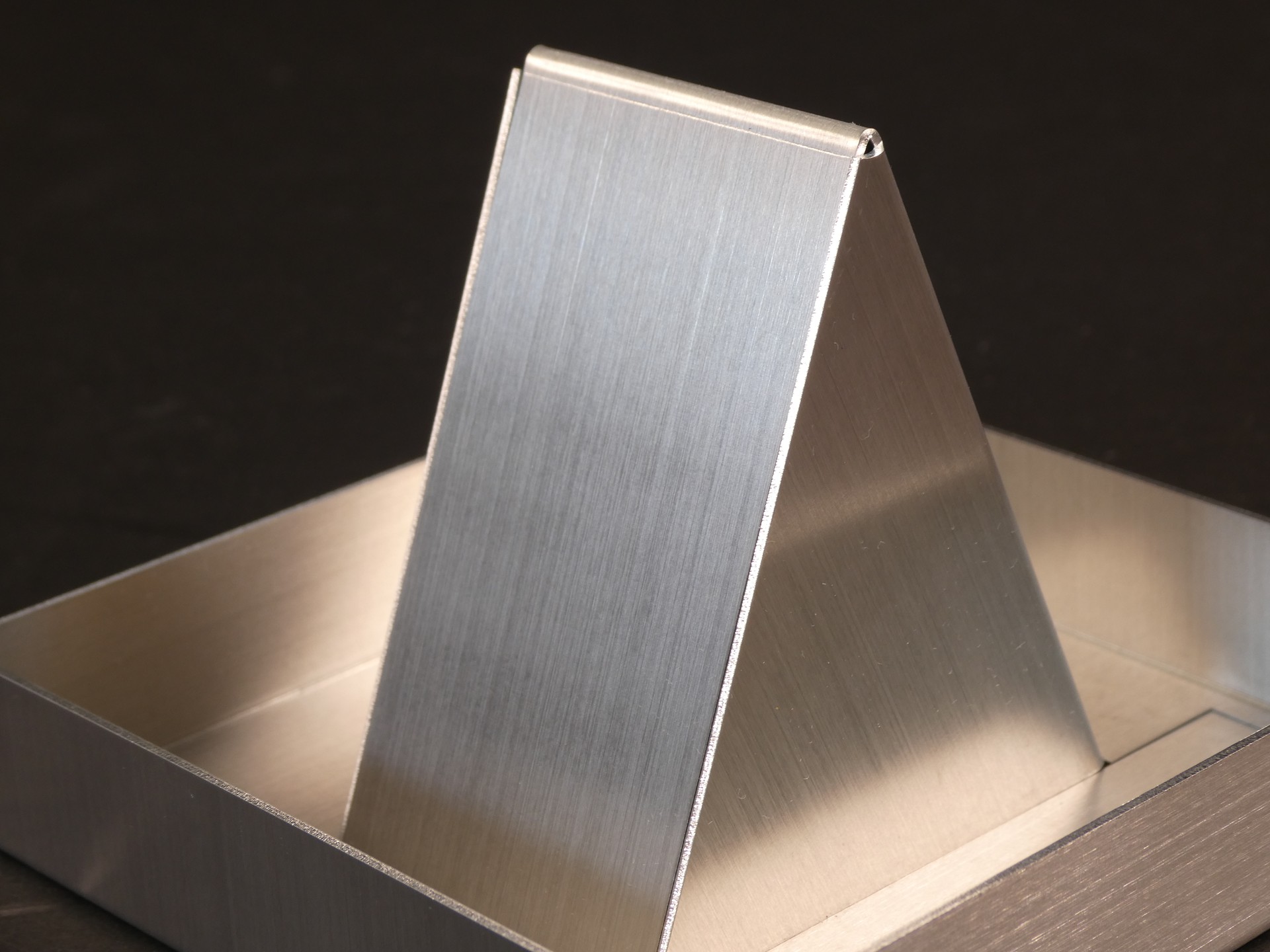

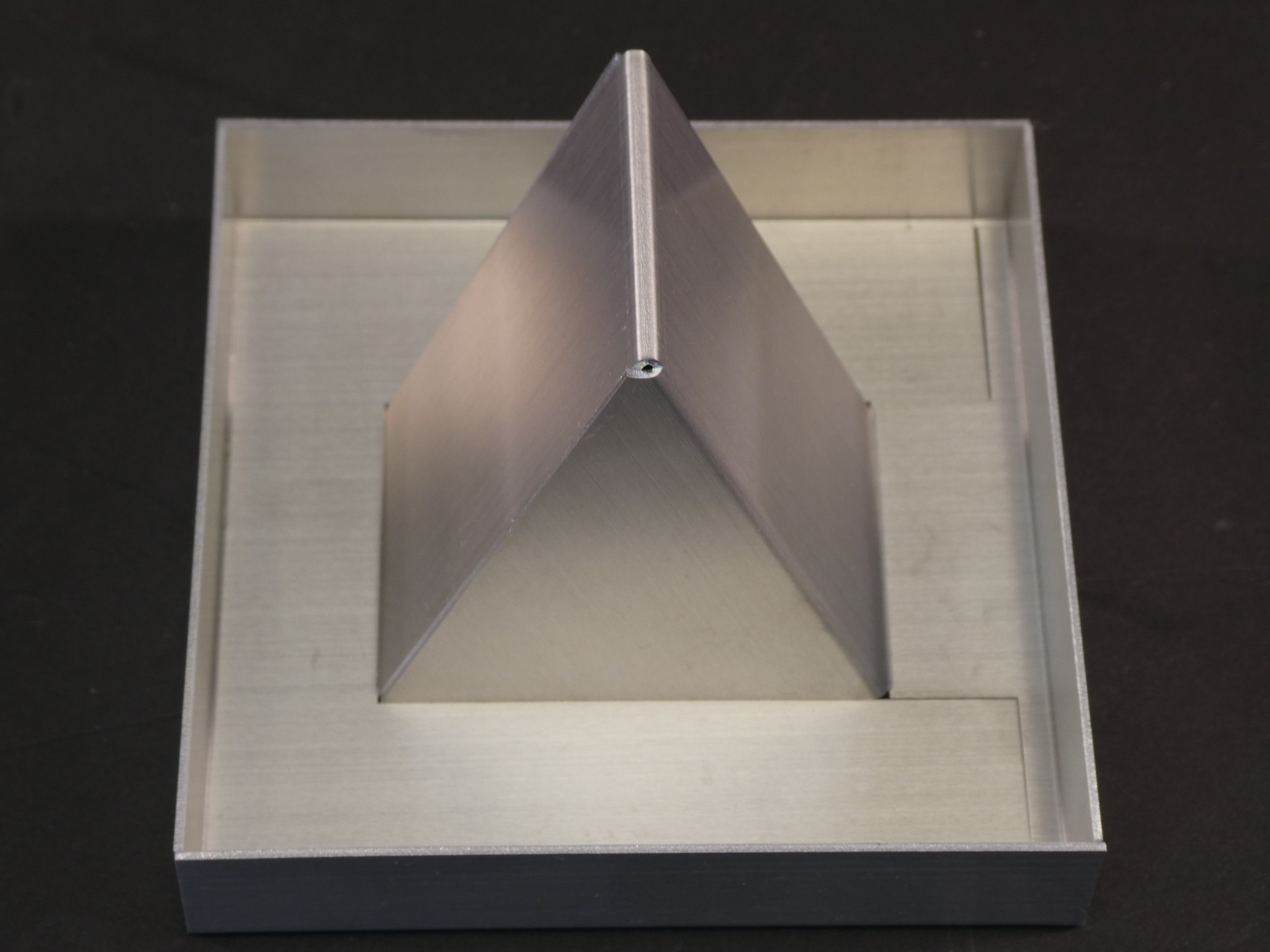

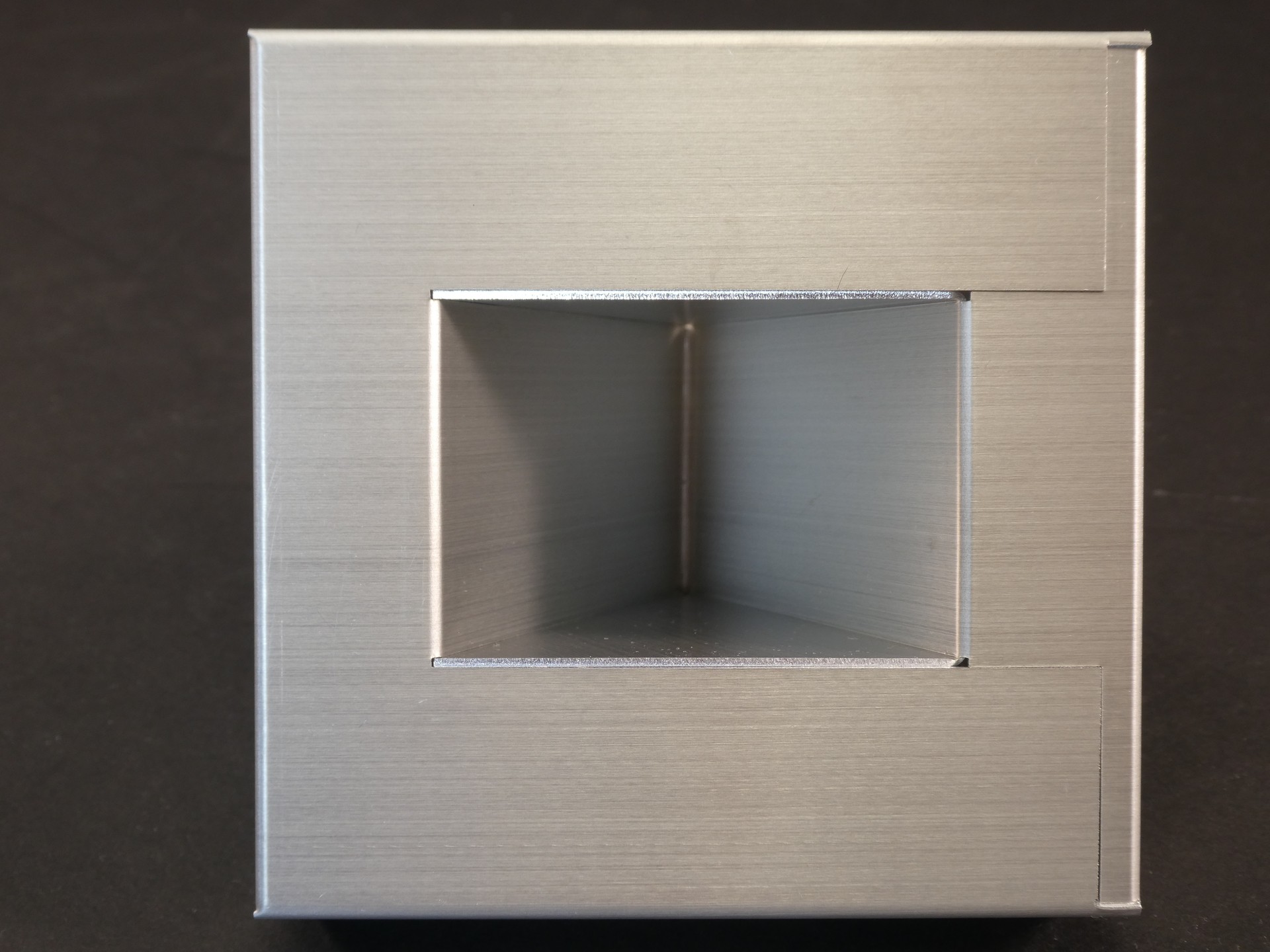

単体094

Taper Bracket

  • ・サイズ: W100 × D100 × H75 mm

  • ・精度: ± 0.2 mm

  • ・プログラム時間: 150 分

  • ・加工時間: 318 分／個

  • ・加工数量: 2 個

  • ・材質: アルミ（A5052）

  • ・板厚: 1.0 mm

  • ・作品種類: 試作品

加工工程

  • 2D/3D設計

  • プログラム

  • レーザ加工

  • 表面仕上げ

  • 曲げ

アピールポイント

■複雑立体形状かつ継ぎ目を見せない難加工品

・通常のV曲げでは立ち上がらない部分あり。

・独自の曲げノウハウにより板厚分フランジのV曲げ加工。

・加工順によっては干渉し曲げられない部分があり、事前にＣＡＭでのシミュレーションで確認して曲げ加工へ。

・突合せ部は寸法出しトライ＆エラーと高精度サーボベンダーにより寸法精度をクリア。
