第38回優秀板金製品技能フェア
単体品の部 全101作品
単体093
技能賞
Pipe Frame
田中電工 株式会社 (大阪府)
-
・サイズ: W40 × D40 × H40 mm
-
・精度: ± 0.05 mm
・プログラム時間: 3 分
-
・加工時間: 4.0 分／個
・加工数量: 2 個
-
・材質: ステンレス（SUS304）
-
・板厚: 0.1 mm
-
・作品種類: 試作品
加工工程
2D/3D設計
プログラム
パンチング加工
曲げ
アピールポイント

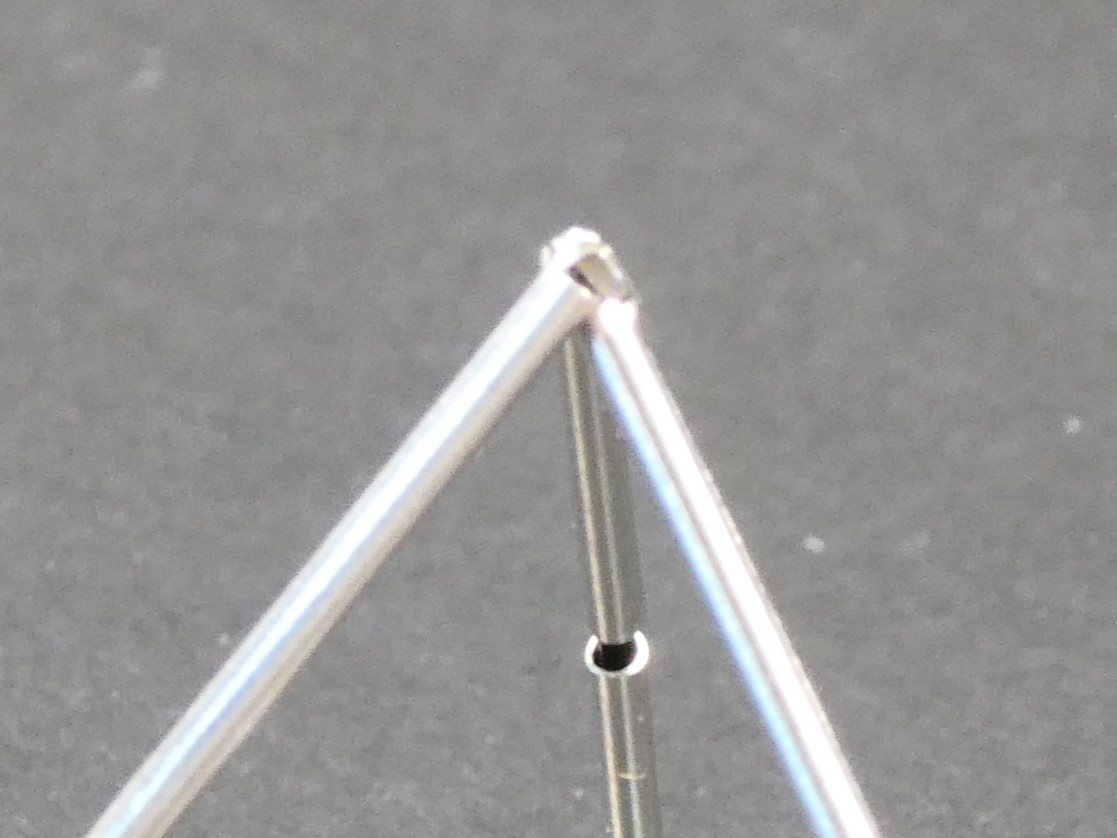

■手加工クローズ曲げ技術の可能性へのトライです

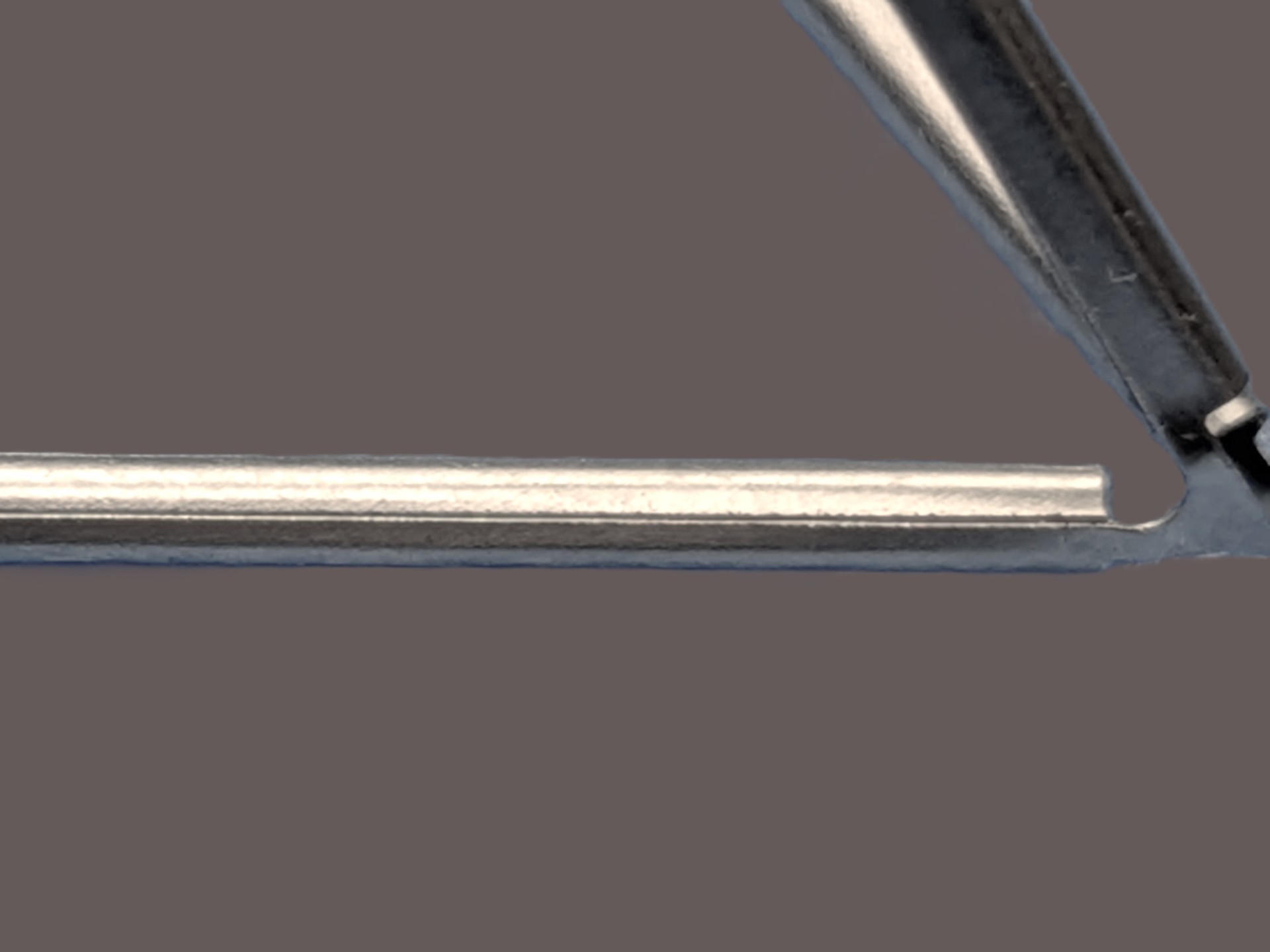

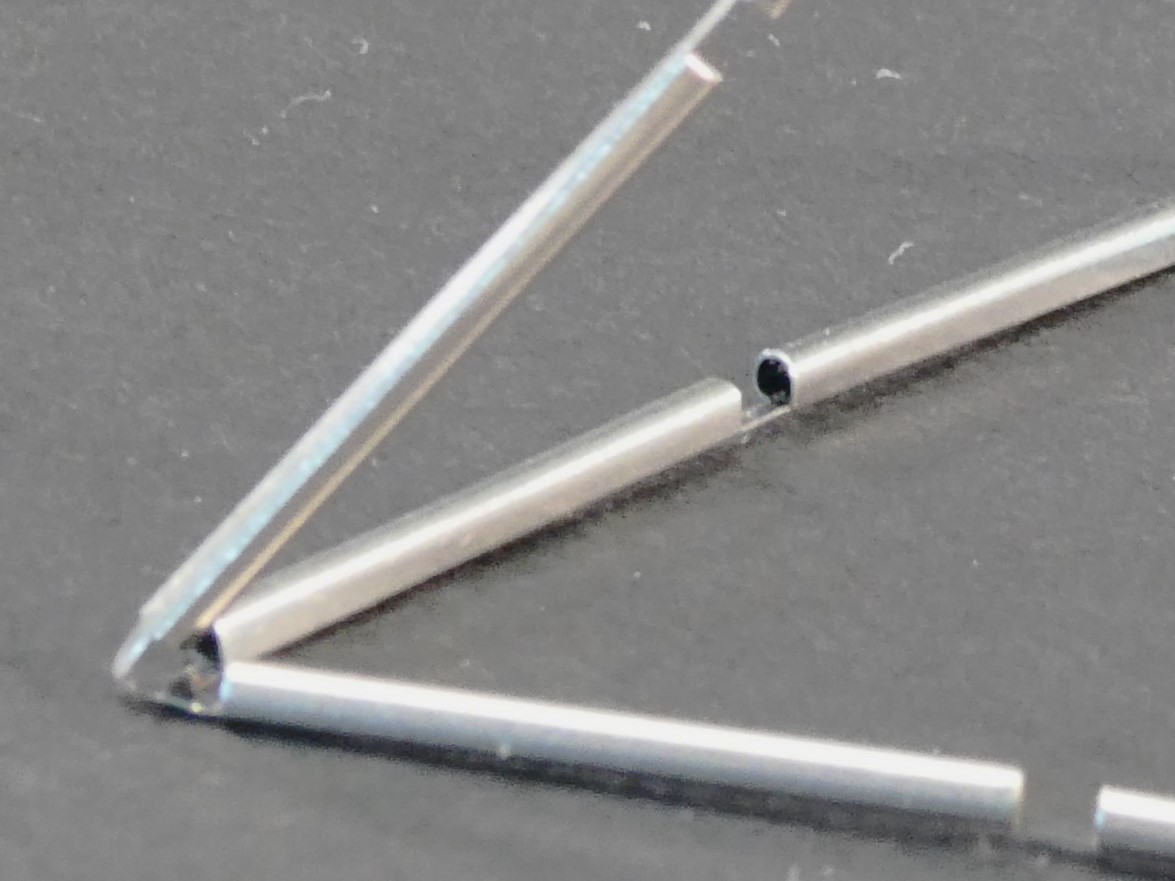

・内径1.0㎜のパイプ曲げを連結。
・ワイヤー放電加工機による高精度の微細金型を製作。

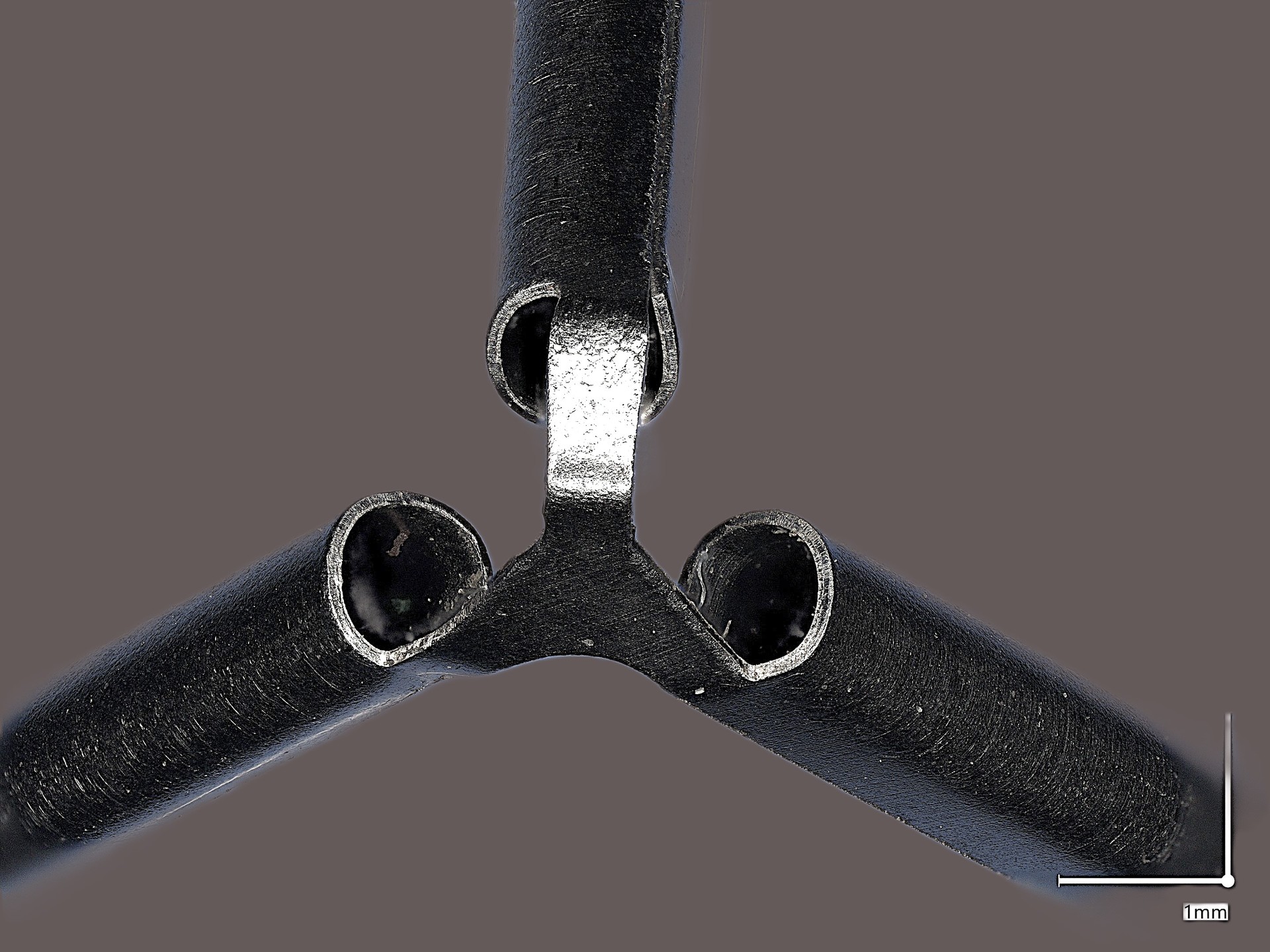

・クローズパイプ曲げの独自ノウハウで安定した加工を実現。
・通常の曲げ、押しでは加工できずに、金型形状を何度もトライし現在の形状に到達。

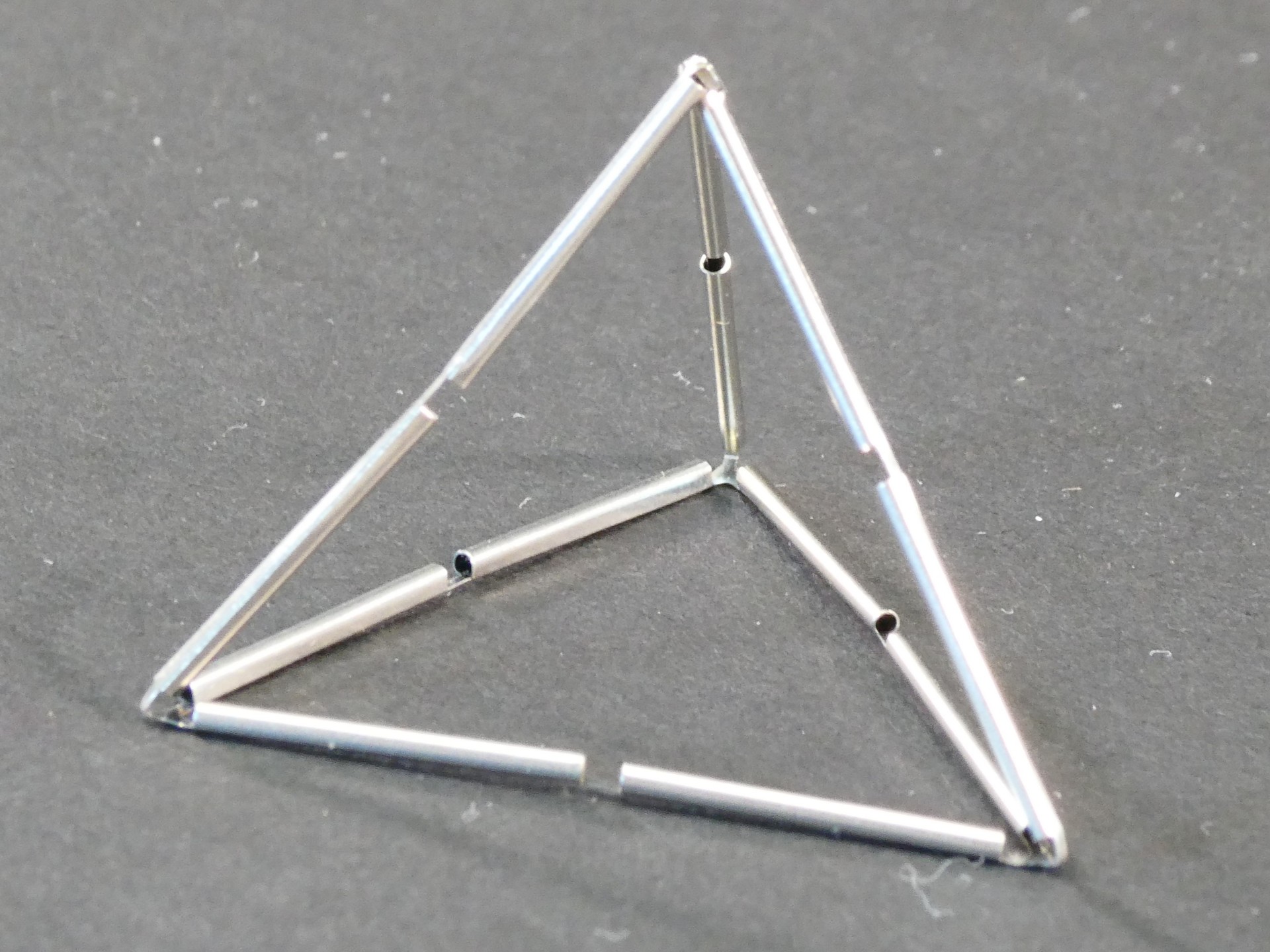

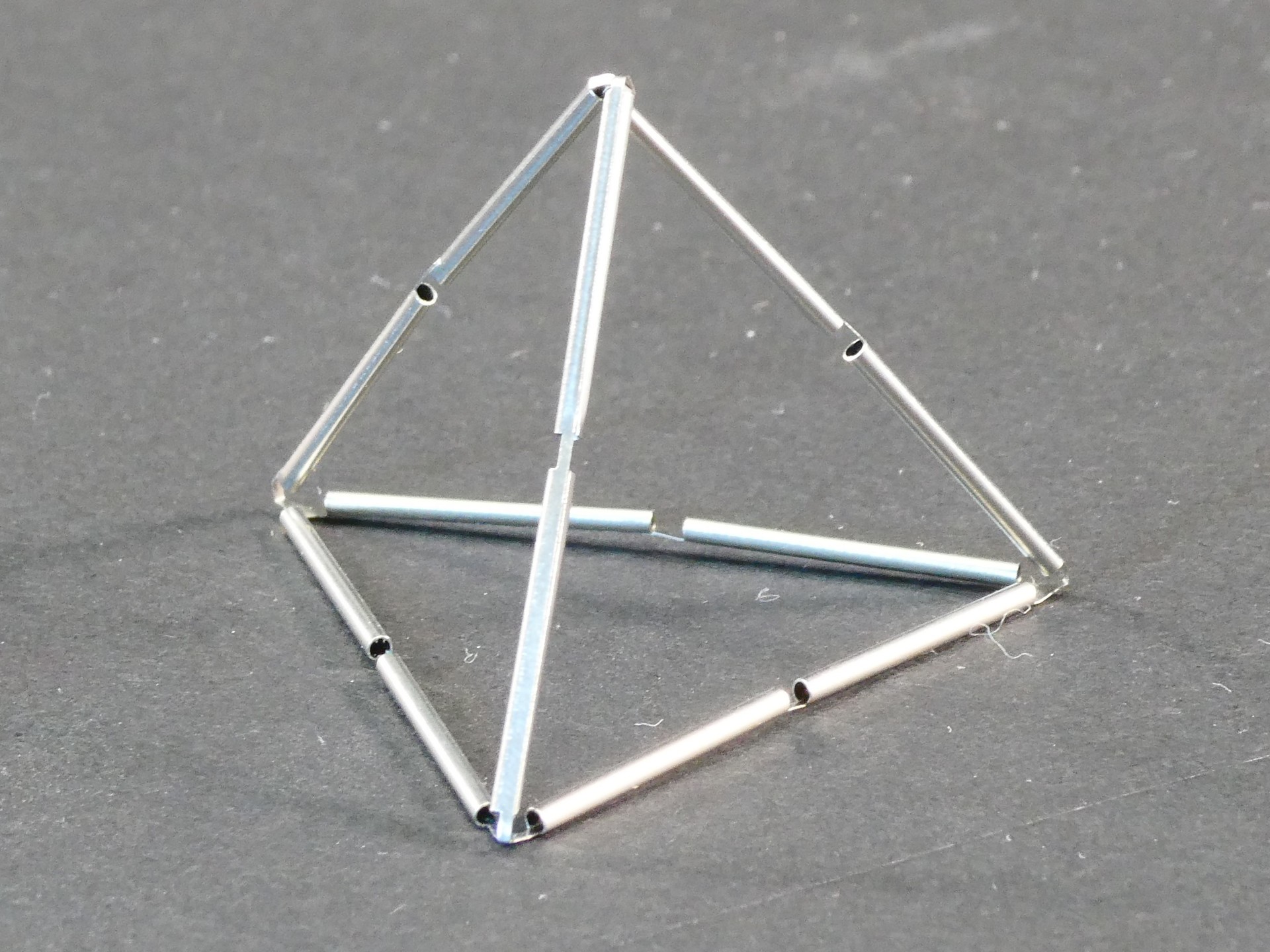

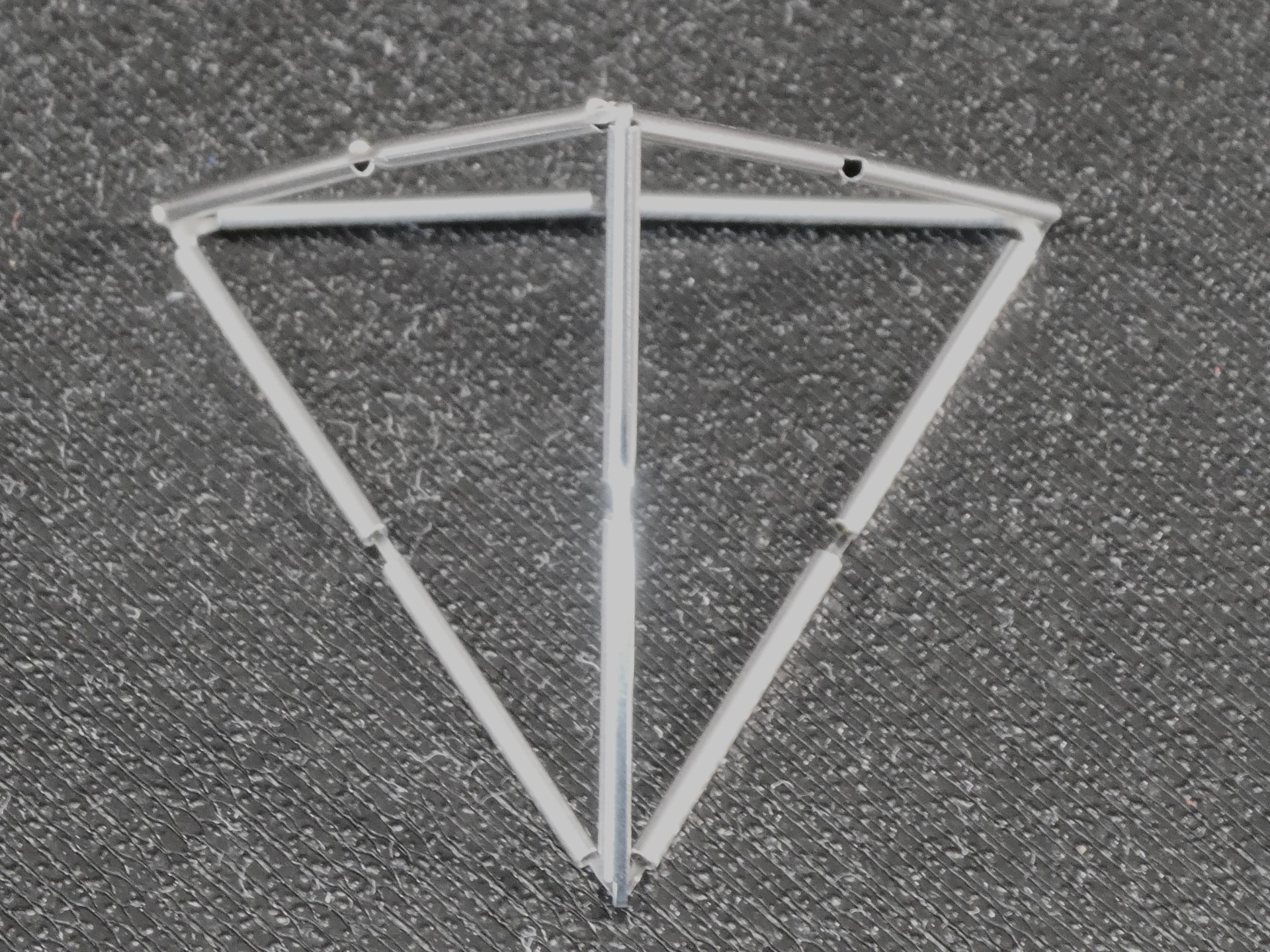

・パイプ形状を微細ジョイントで連結する事で、フレキシブルな形状への展開が可能で、今回は正4面体構造を具現化した。
