第38回優秀板金製品技能フェア
単体品の部 全101作品
単体069
技能奨励賞

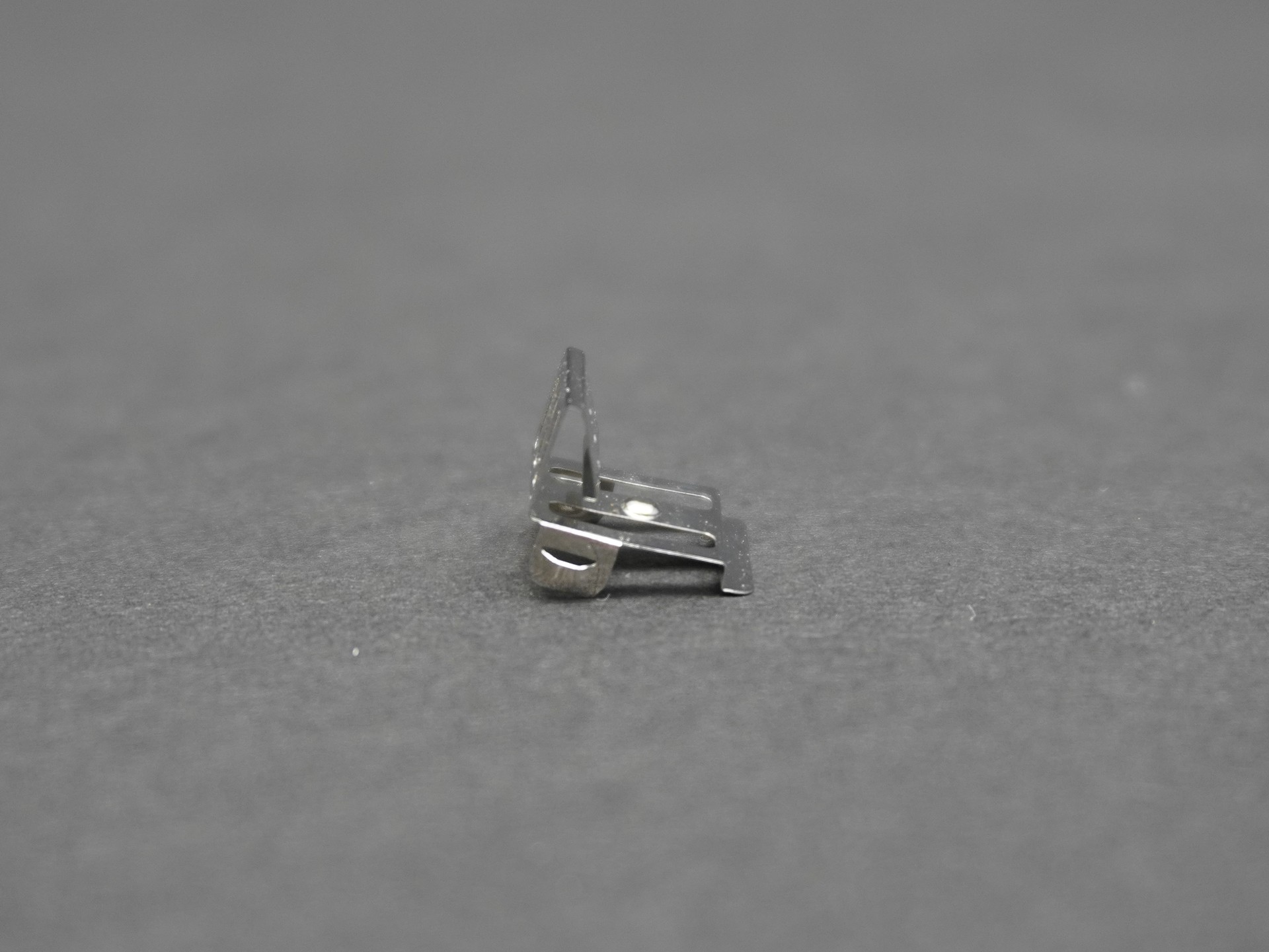

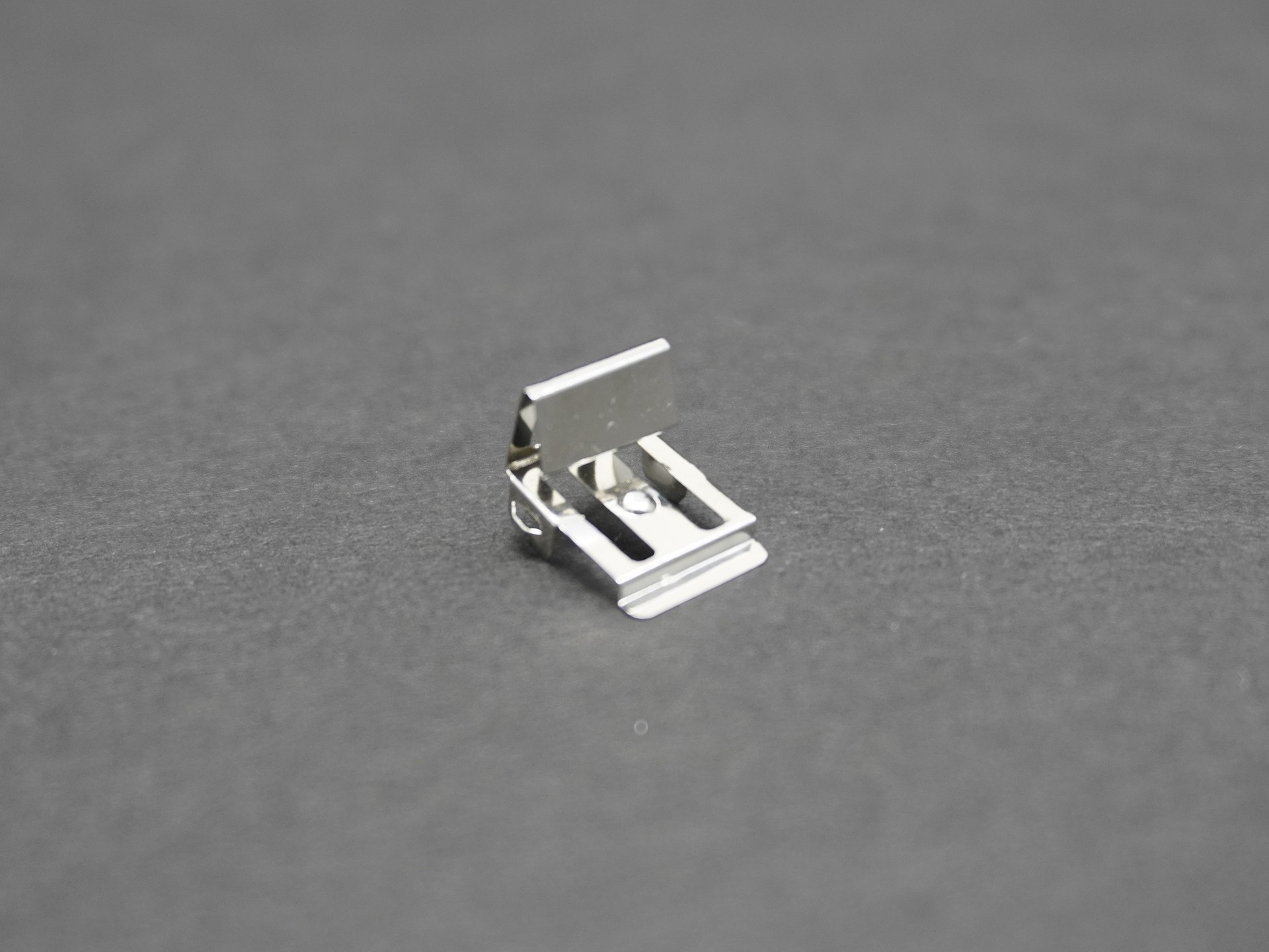

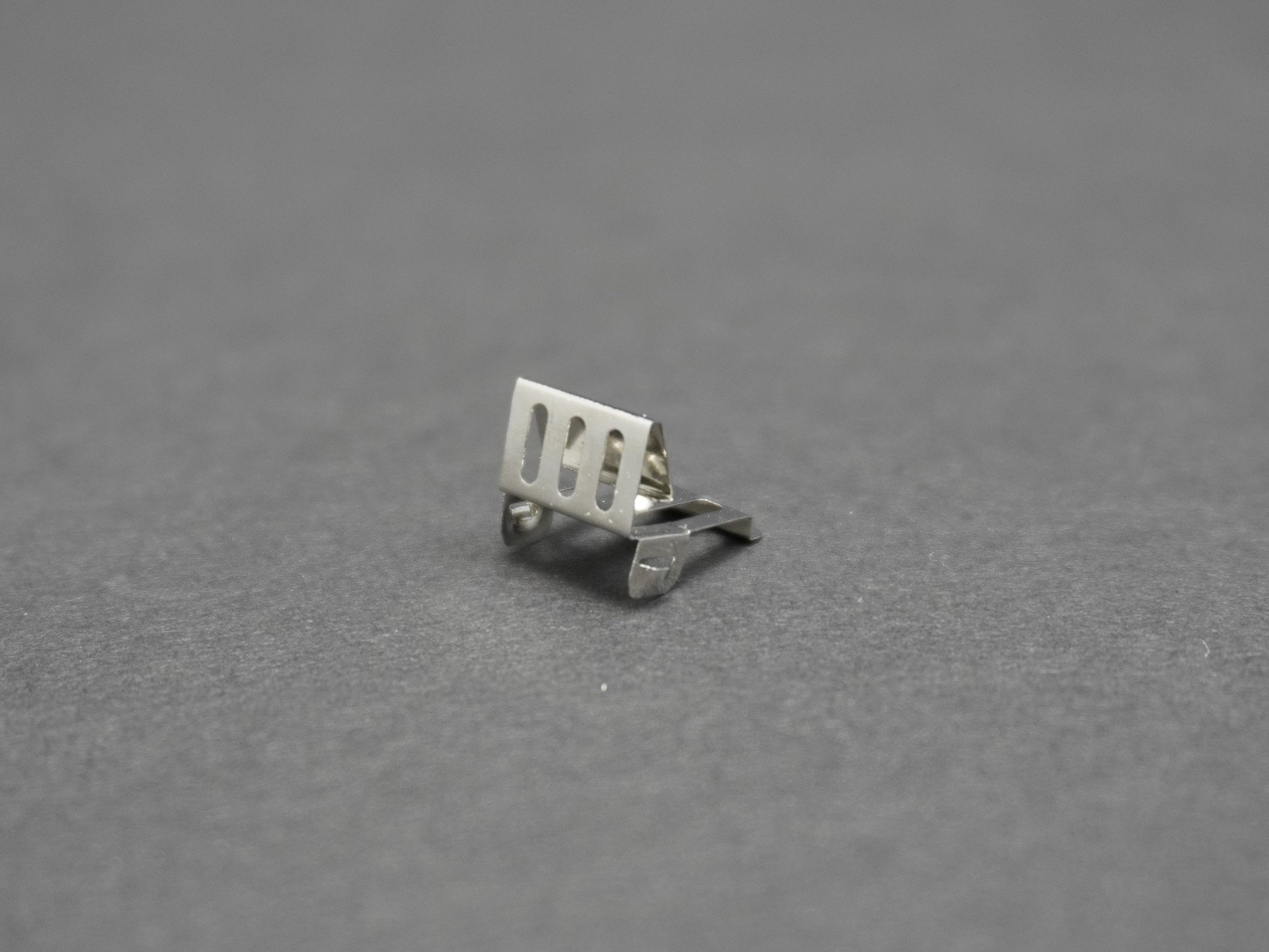

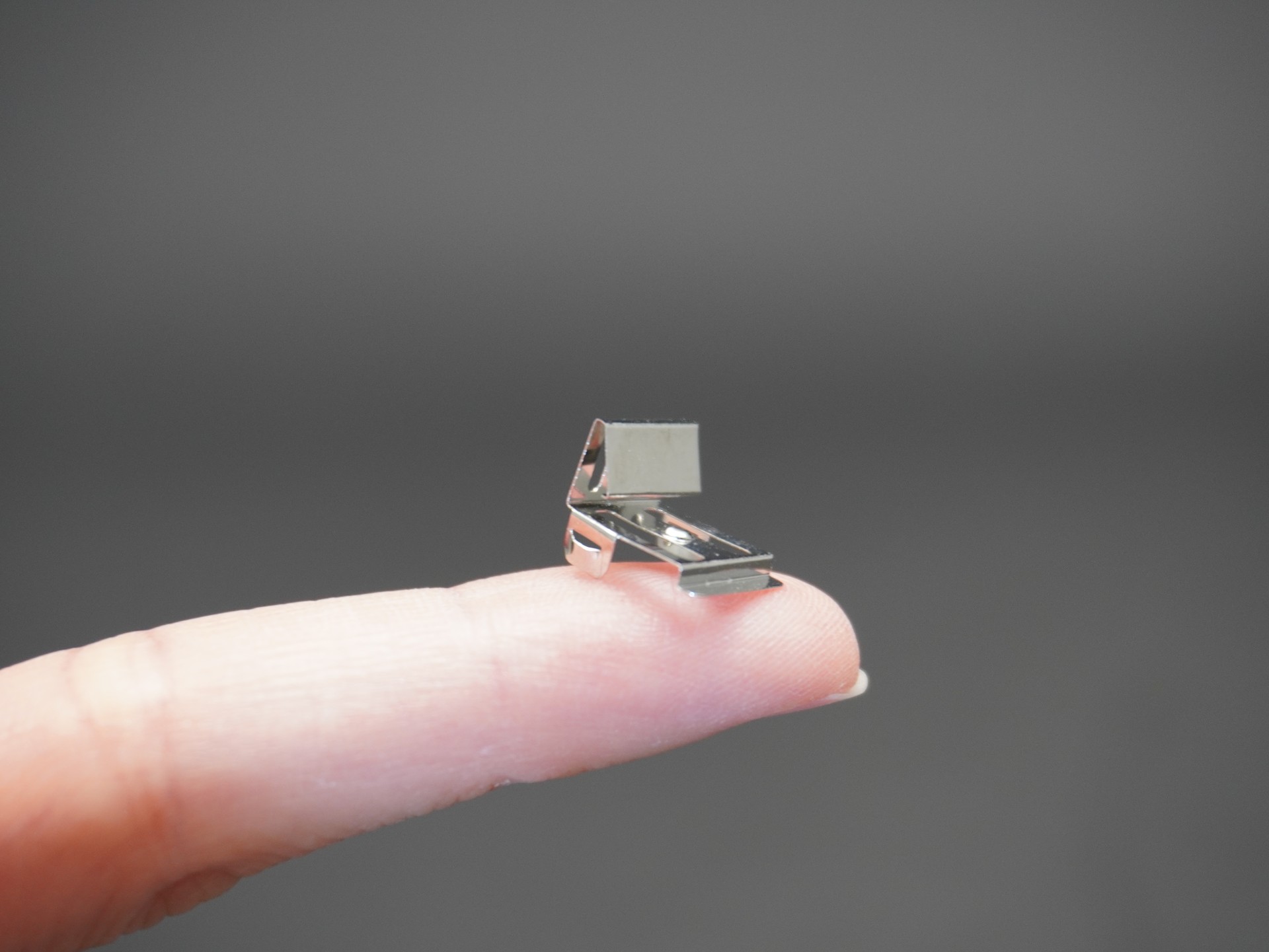

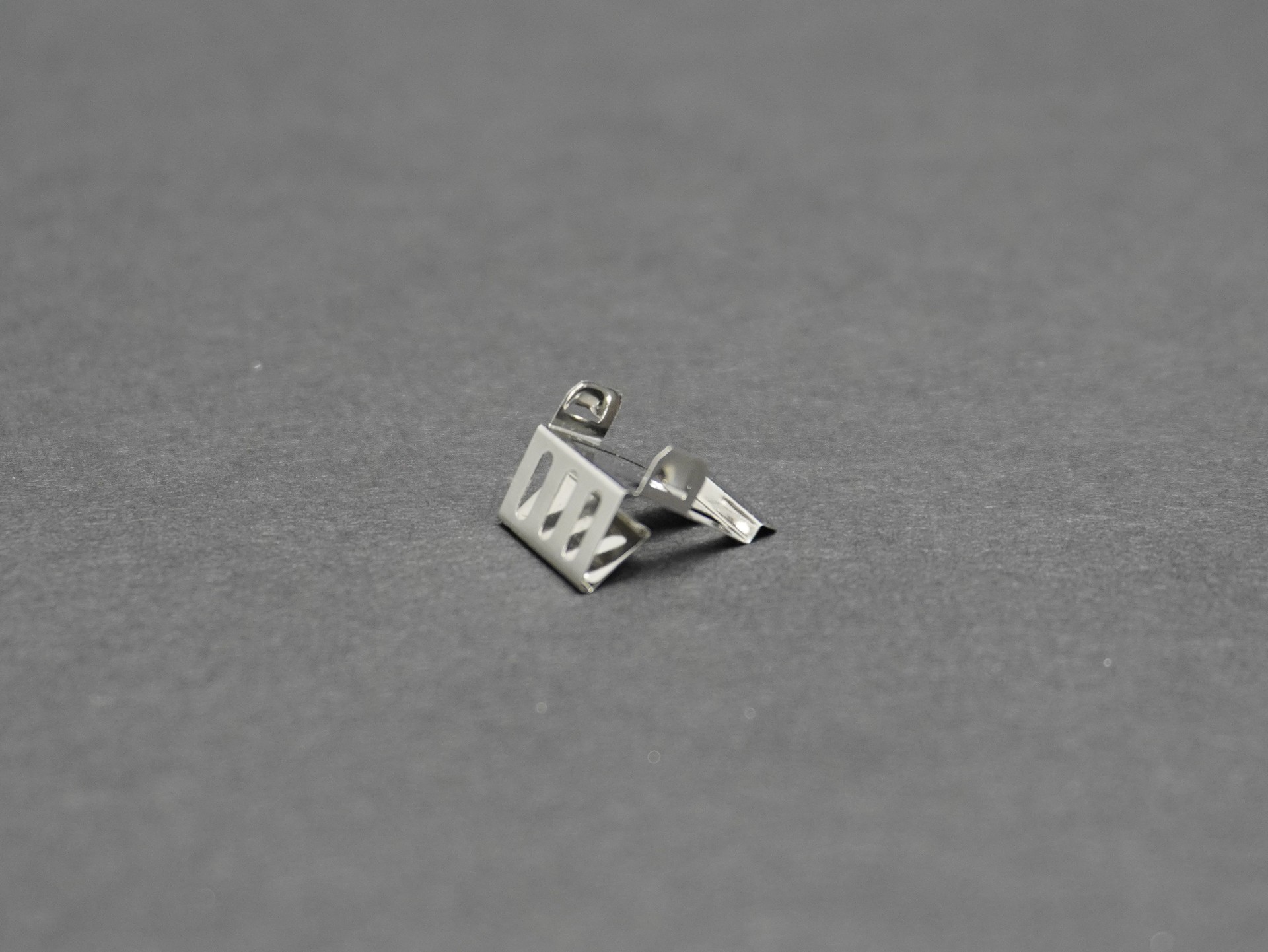

LED TV部品(クリップ)
PRO-MADE (Korea)
-
・サイズ: W11.2 × D96 × H8.7 mm
-
・精度: ± 0.1 mm
・プログラム時間: 20 分
-
・加工時間: 60 分／個
・加工数量: 1 個
-
・材質: ステンレス（SUS304）
-
・板厚: 0.12 mm
-
・作品種類: 量産品
加工工程
2D/3D設計
CAD/CAM
レーザ加工
曲げ
Finishing
アピールポイント
LED TVのパネルを固定するクリップで、微細レーザ加工と精度のある曲げ加工が必要な製品です。 成形加工もベンディングマシンRG機で加工しています。
