第38回優秀板金製品技能フェア

単体品の部 全84作品

単体068

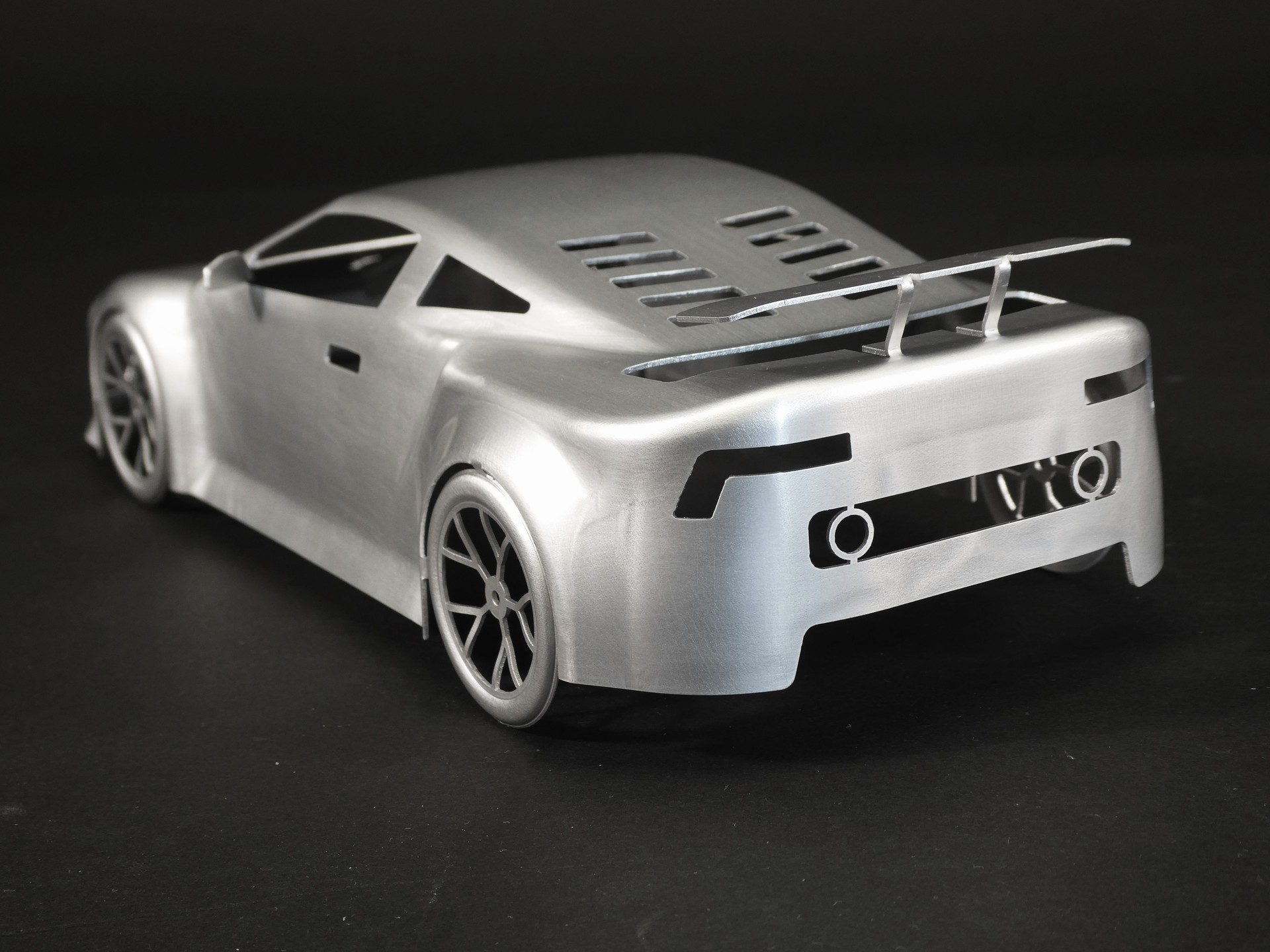

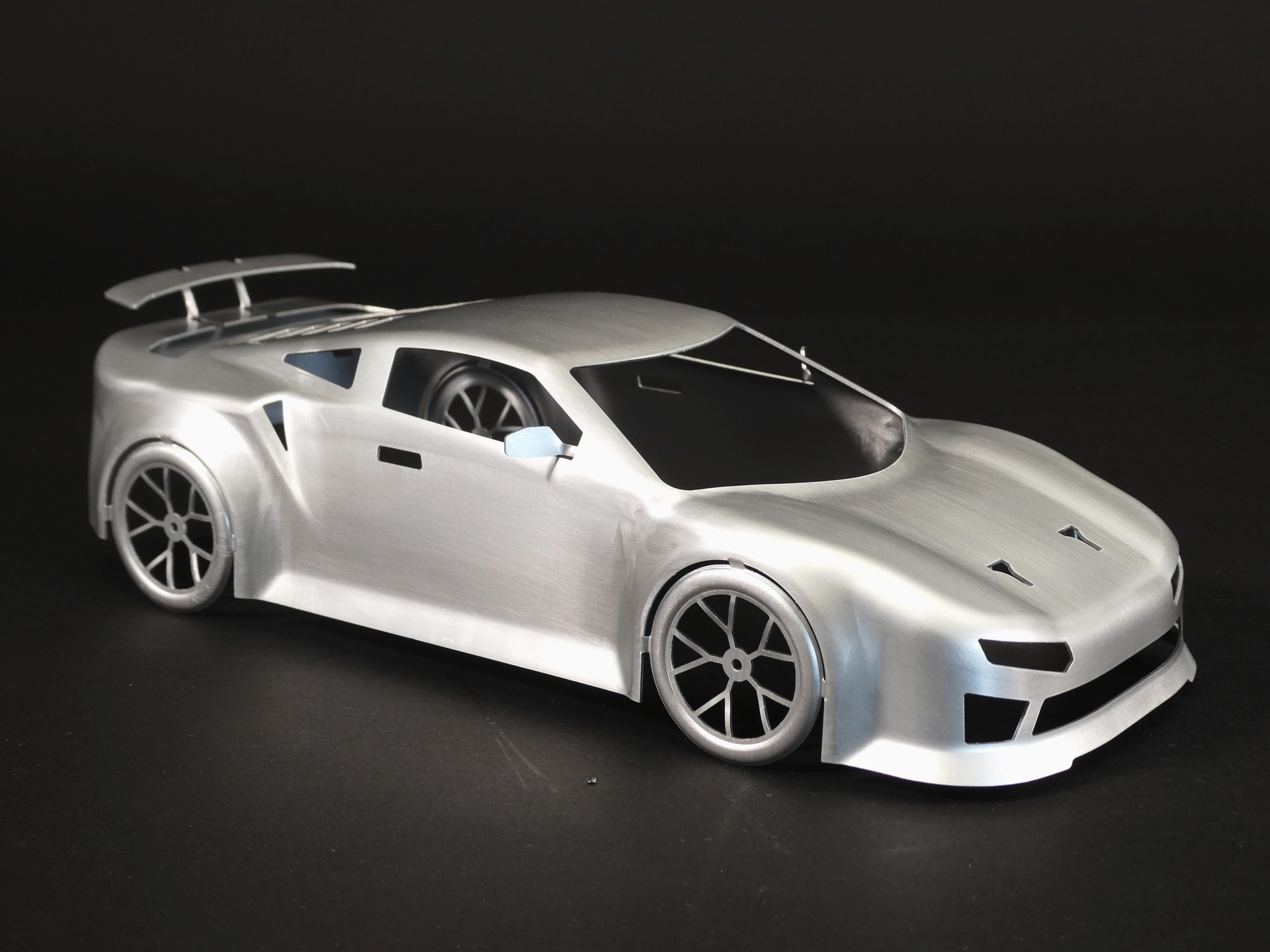

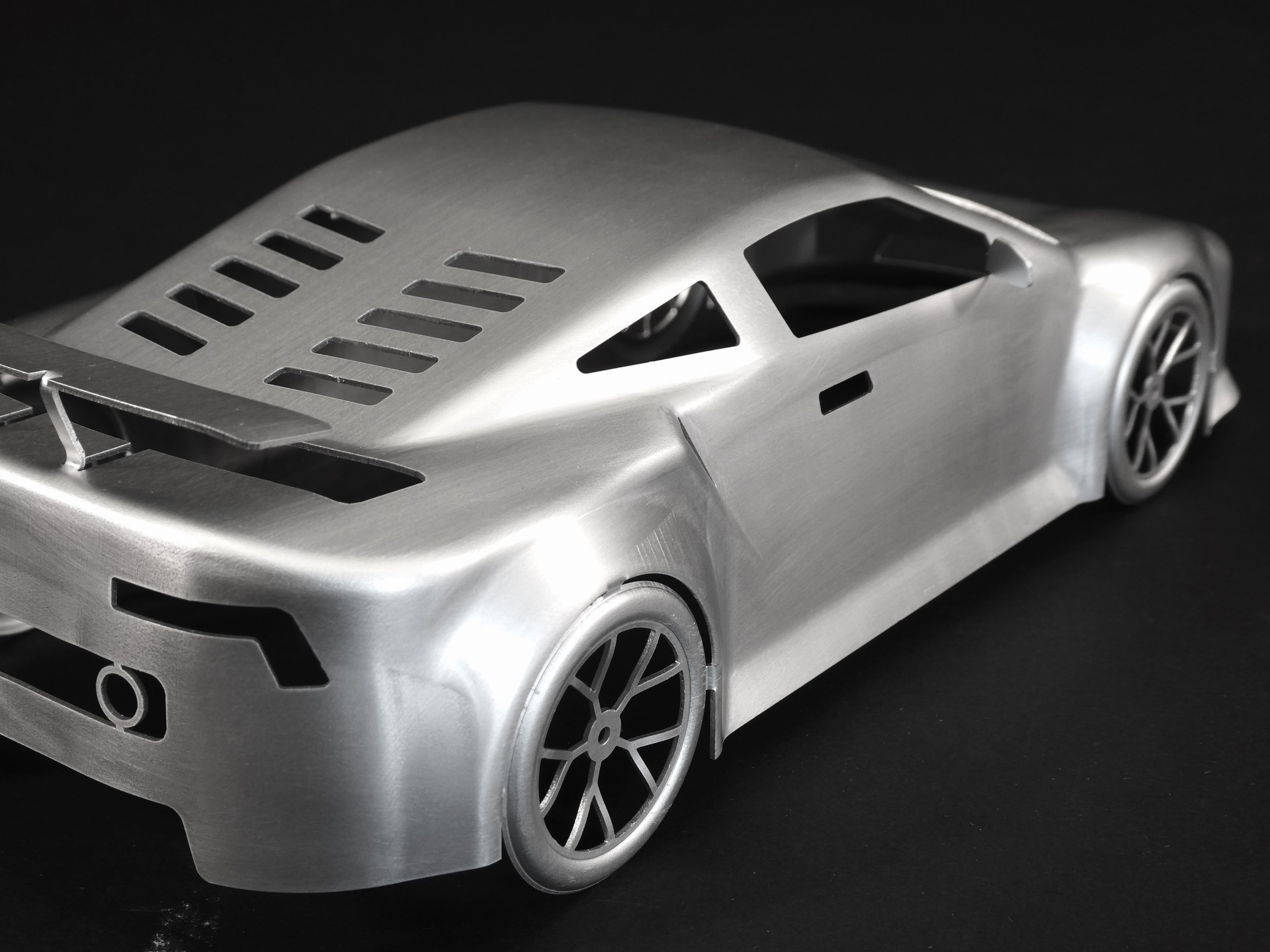

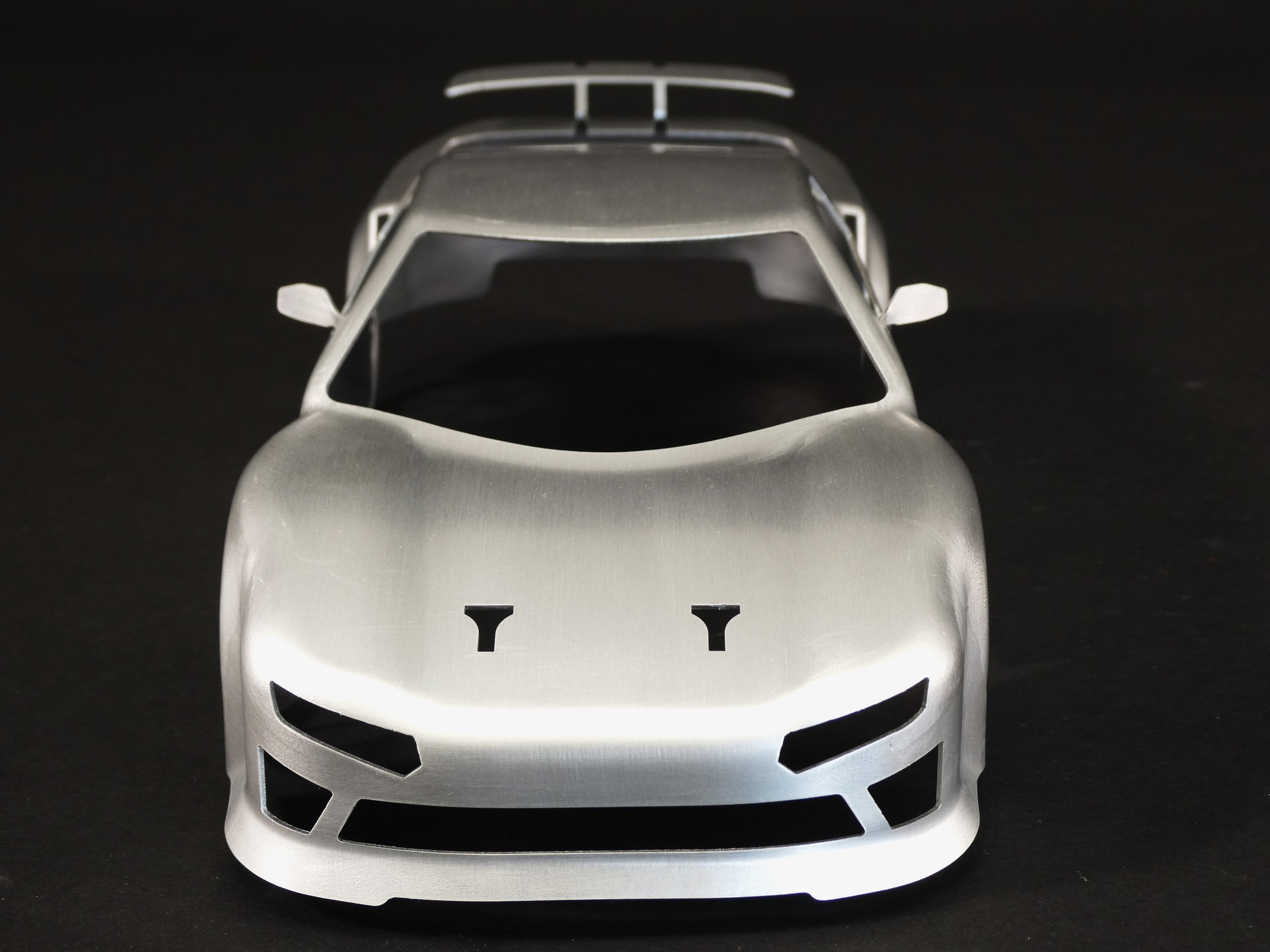

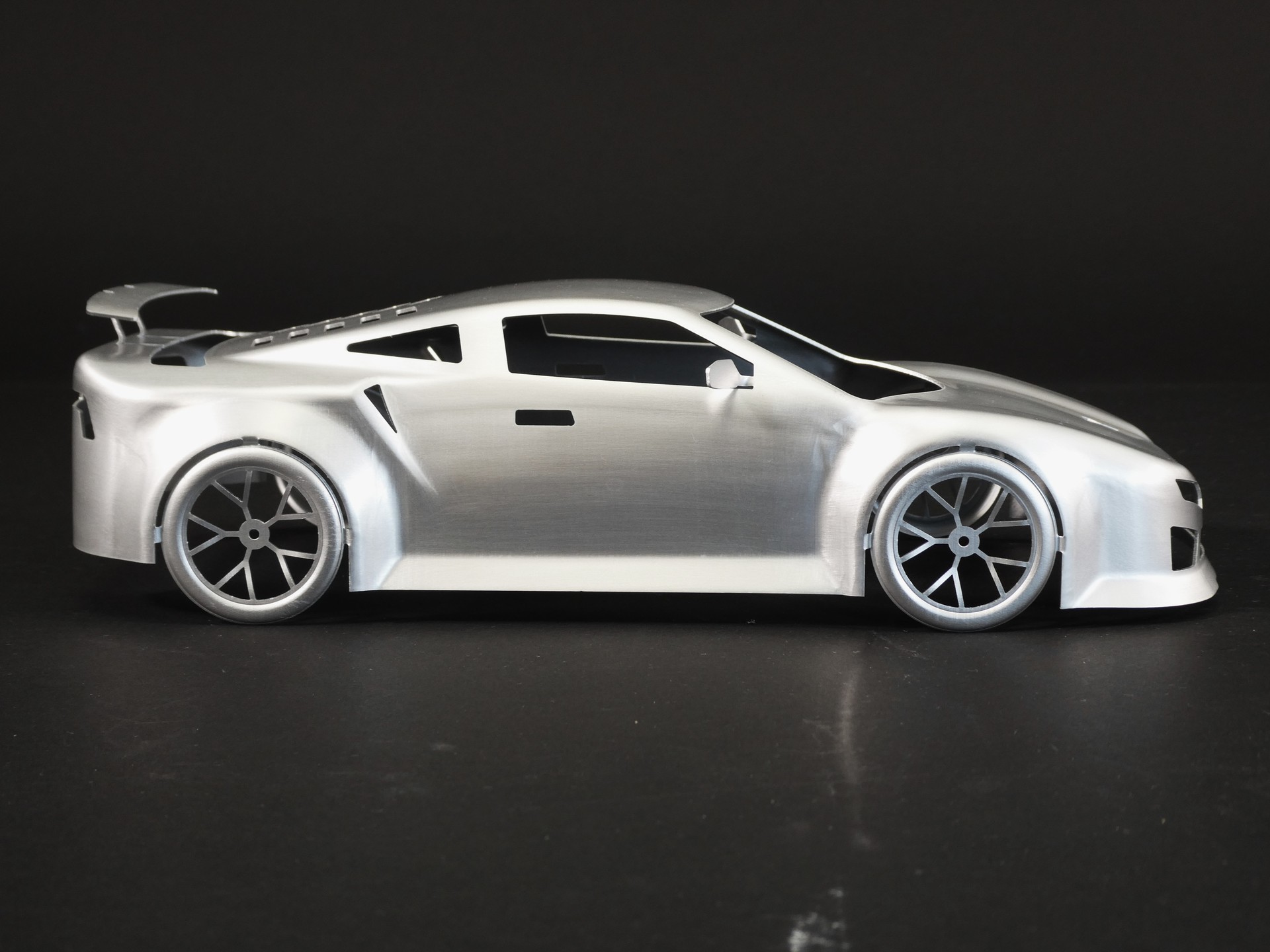

Solid Press Strike GT

  • サイズ: W237 × D101 × H65 mm

  • 精度: ± ±0.3 mm

  • プログラム時間: 4800 分

  • 加工時間: 9000 分/個

  • 加工数量: 1 個

  • 材質: アルミ(A1100)

  • 板厚: 0.8 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • 治具(金型含む)加工

  • レーザ加工

  • 絞り加工

  • レーザ加工

  • 曲げ

アピールポイント

今回応募させて頂く作品の名前は「Solid Press Strike GT」です。名前の由来は、「単一の板をプレスして作った、心を打つクールなGTカー」という意味です。社内の車好きが集まり、こだわり抜いたデザインで作り上げました。単に車を作るといっても、セダン、SUV、スポーツカー等ジャンルがたくさん有り、更に作品の表現方法によっては、作り方自体も変わってしまうことに気が付き、色々な案を出し合いデザインと設計をしています。最終的に決まったのは、「単一の板をプレスし、どこまでリアルな車を表現できるか」ということをコンセプトとしたことです。また、今回の作品製作にあたり、苦労した点として3D-CADでのデザインと設計です。車として世間的に通用する形であり、且つ絞りの深さを考慮した大きさのデザインと設計をしなければならなかったことです。製作工程はレーザ加工、板金加工、機械加工等多岐にわたり、自社の保有する加工機をほぼ使って、多くの社員の力を結集させ完成させました。作品の出来映えとして、単一の板から作ったものとしてはかなりクールものができたと自負しております。
