第38回優秀板金製品技能フェア
単体品の部 全101作品
単体050
技能奨励賞

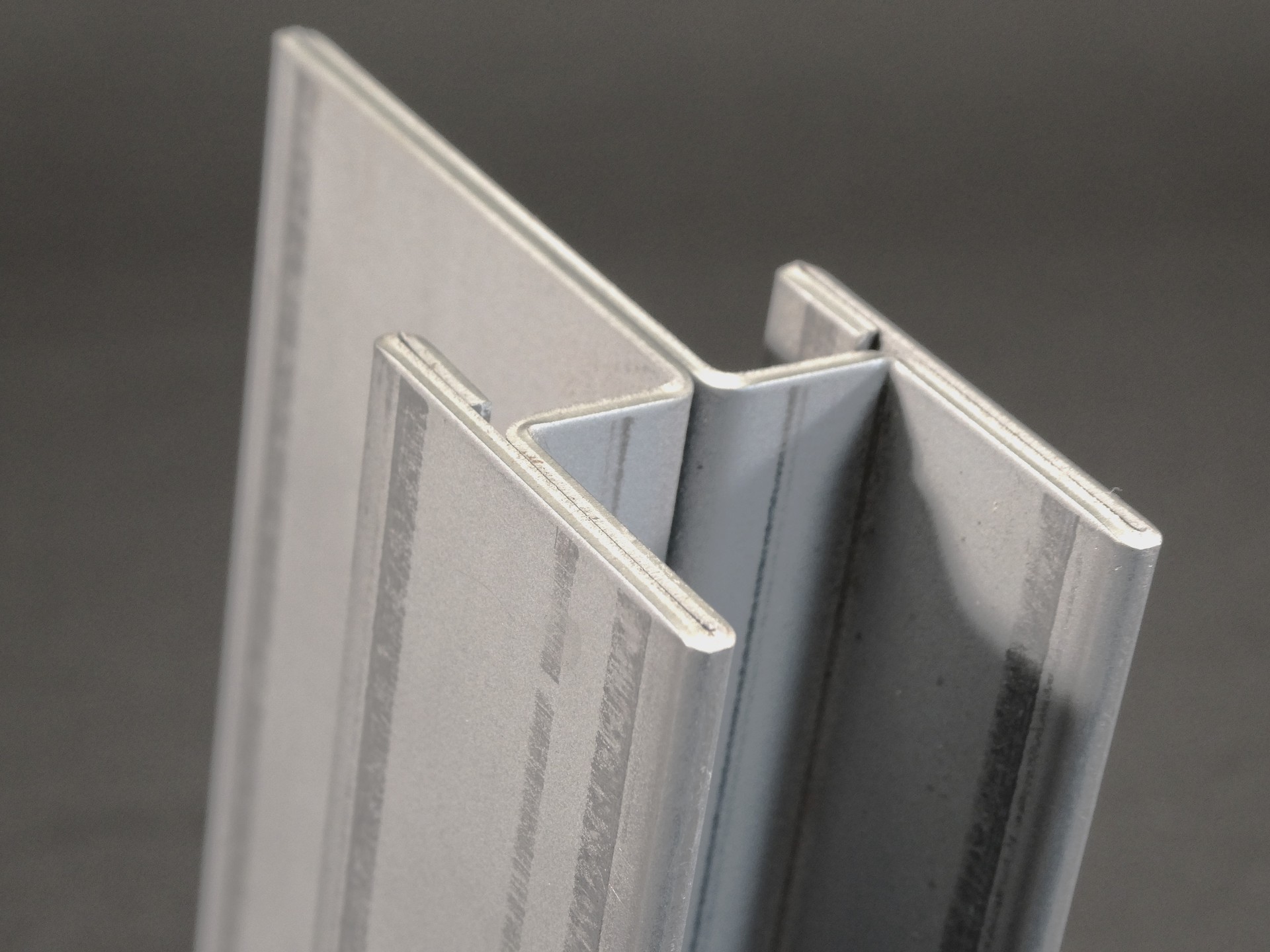

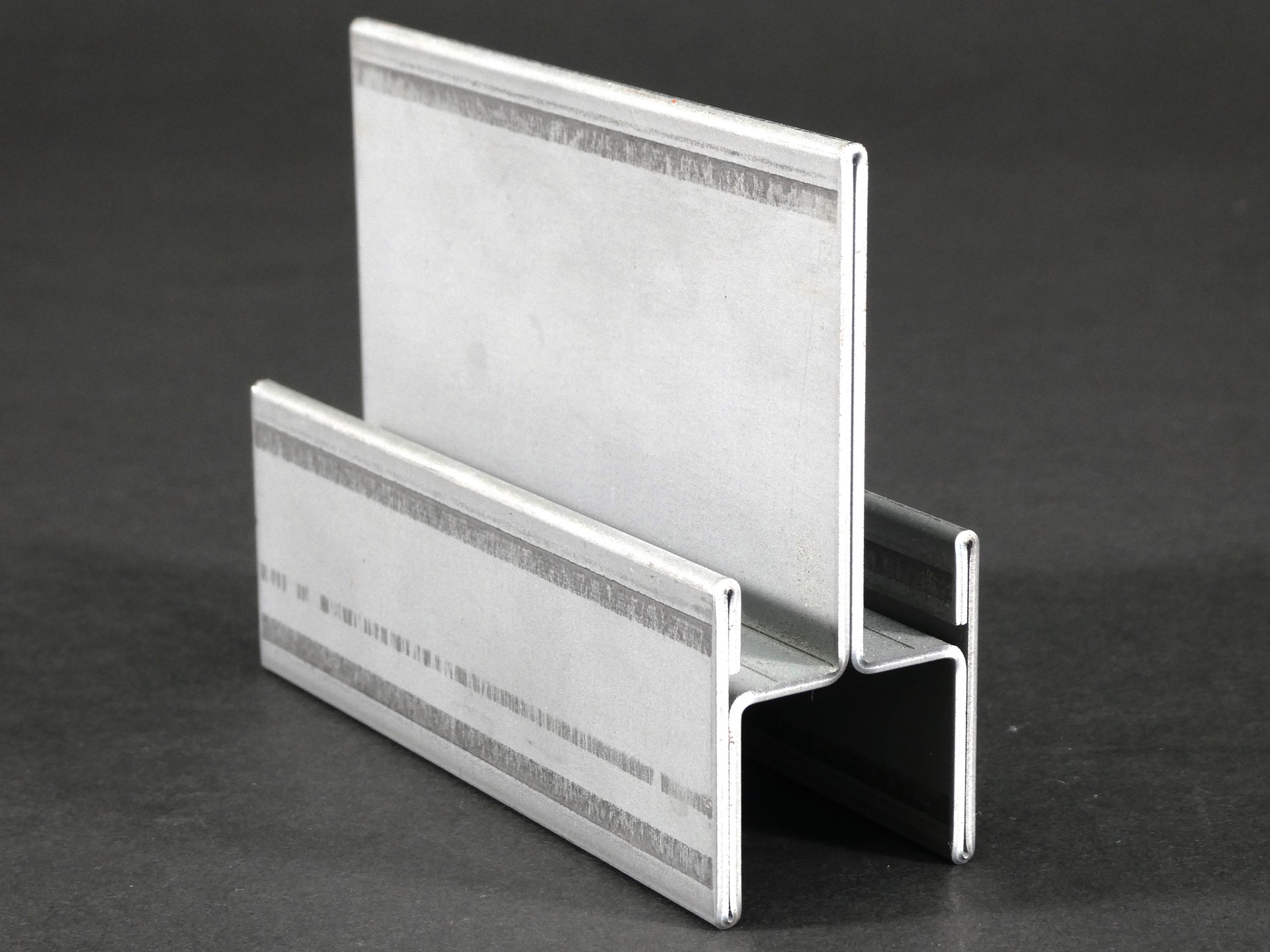

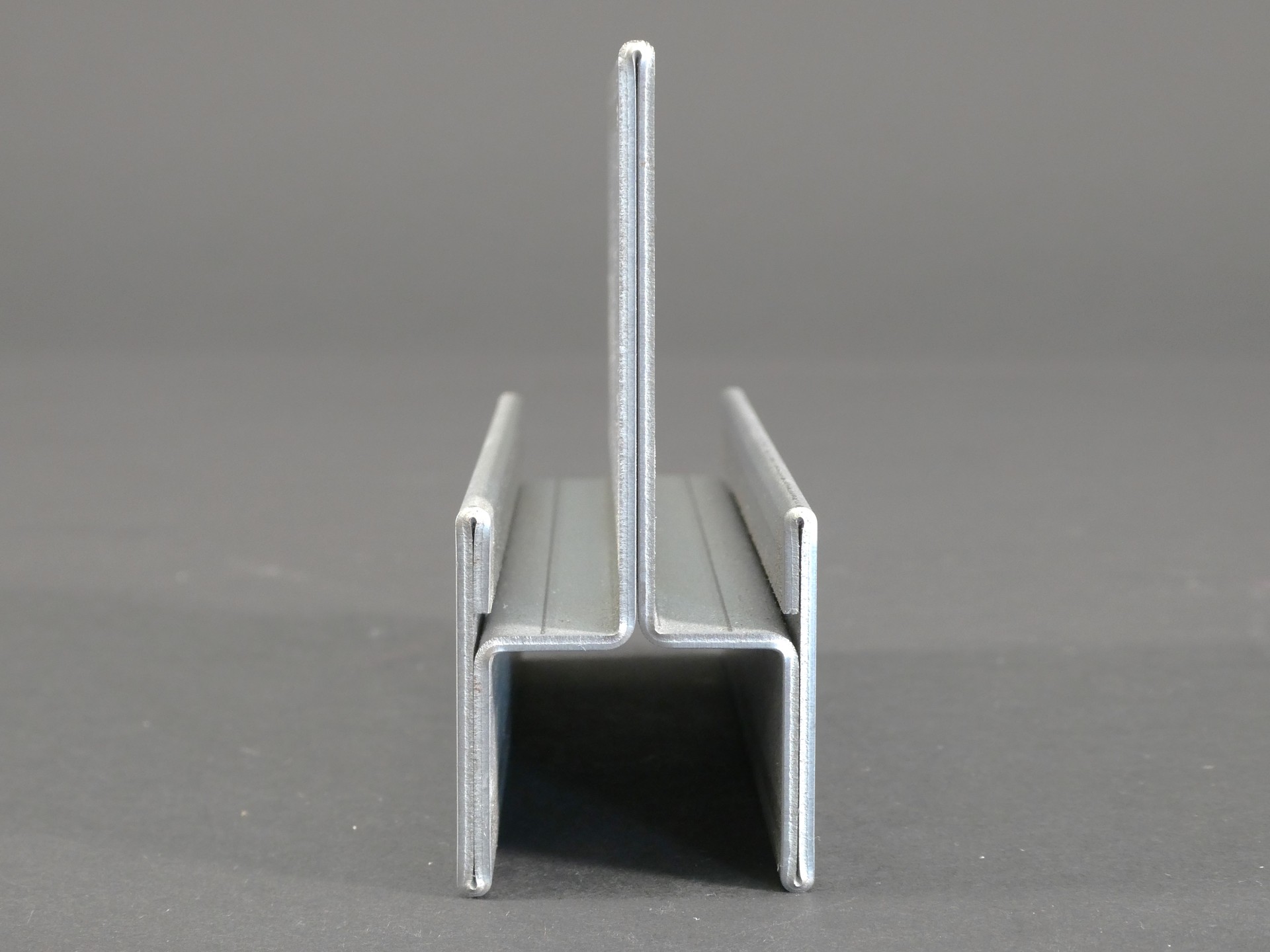

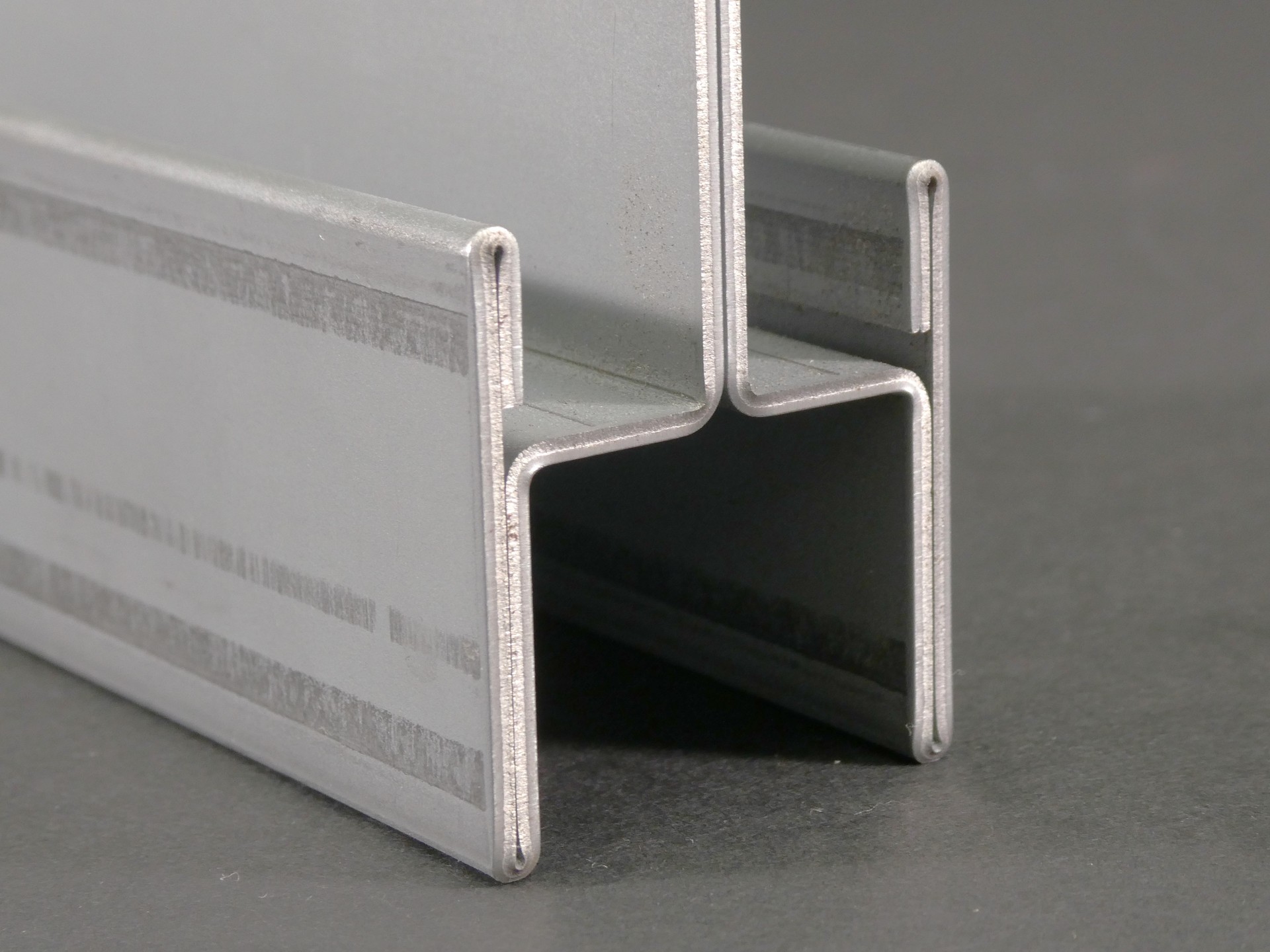

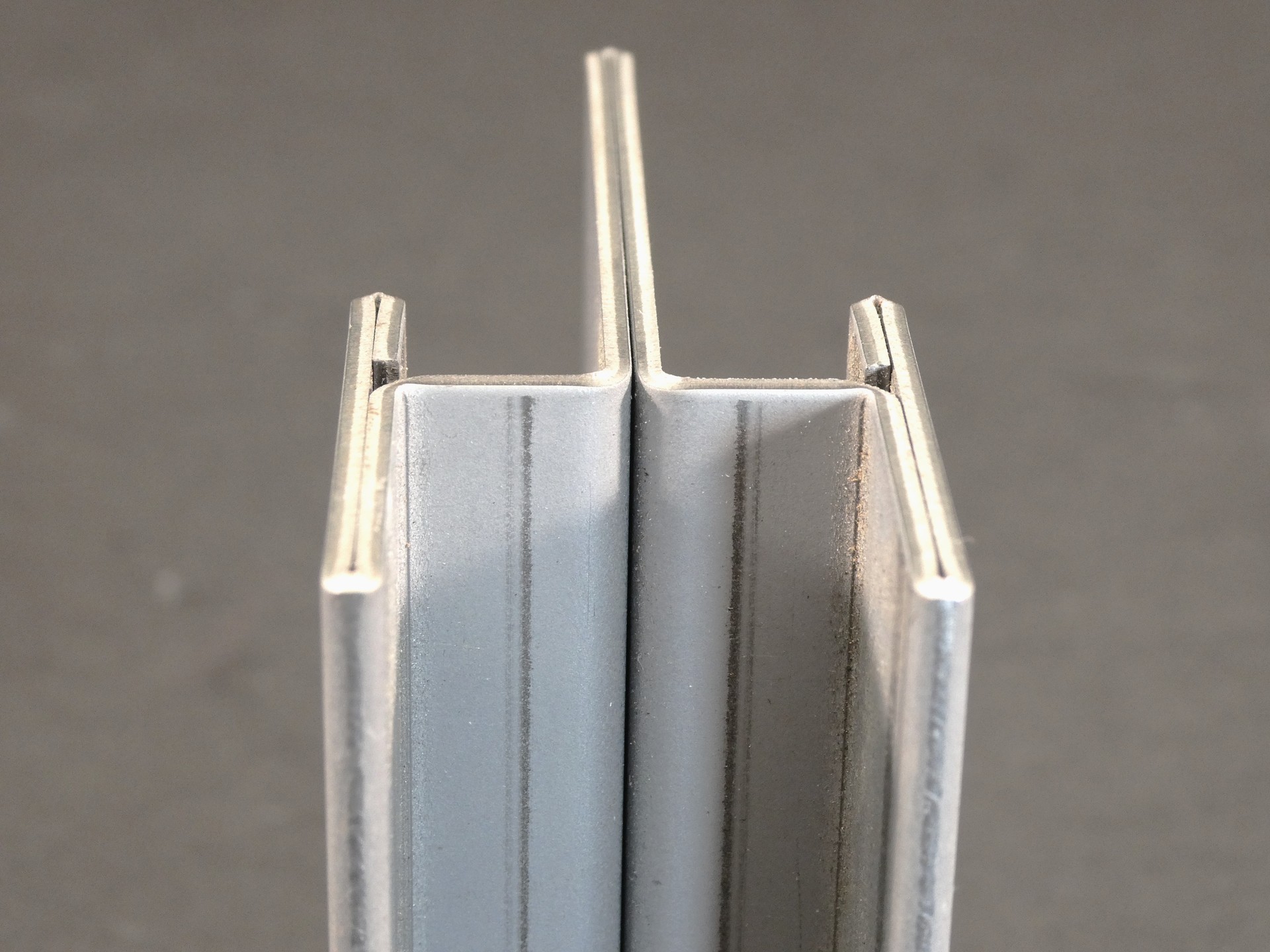

帝国軍 TIEファイター
株式会社 SSマッハ (埼玉県)
-
・サイズ: W100 × D30 × H75 mm
-
・精度: ± 0.1 mm
・プログラム時間: 3 分
-
・加工時間: 5 分／個
・加工数量: 1 個
-
・材質: 軟鋼（SPCC）
-
・板厚: 1.6 mm
-
・作品種類: 試作品
加工工程
シャーリング加工
曲げ
アピールポイント
BEND CAM等は使用しないで曲げ順や使用金型は自分で考えました。
特に複雑な形状に加え、一枚板での曲げ加工や潰し加工もあり、曲げ順は特に苦労しました。
今まで分割して最終工程で溶接をしていましたが、一枚物で加工することで加工時間の短縮、見栄え向上、耐久性向上
に繋がると考えてます。
