単体017

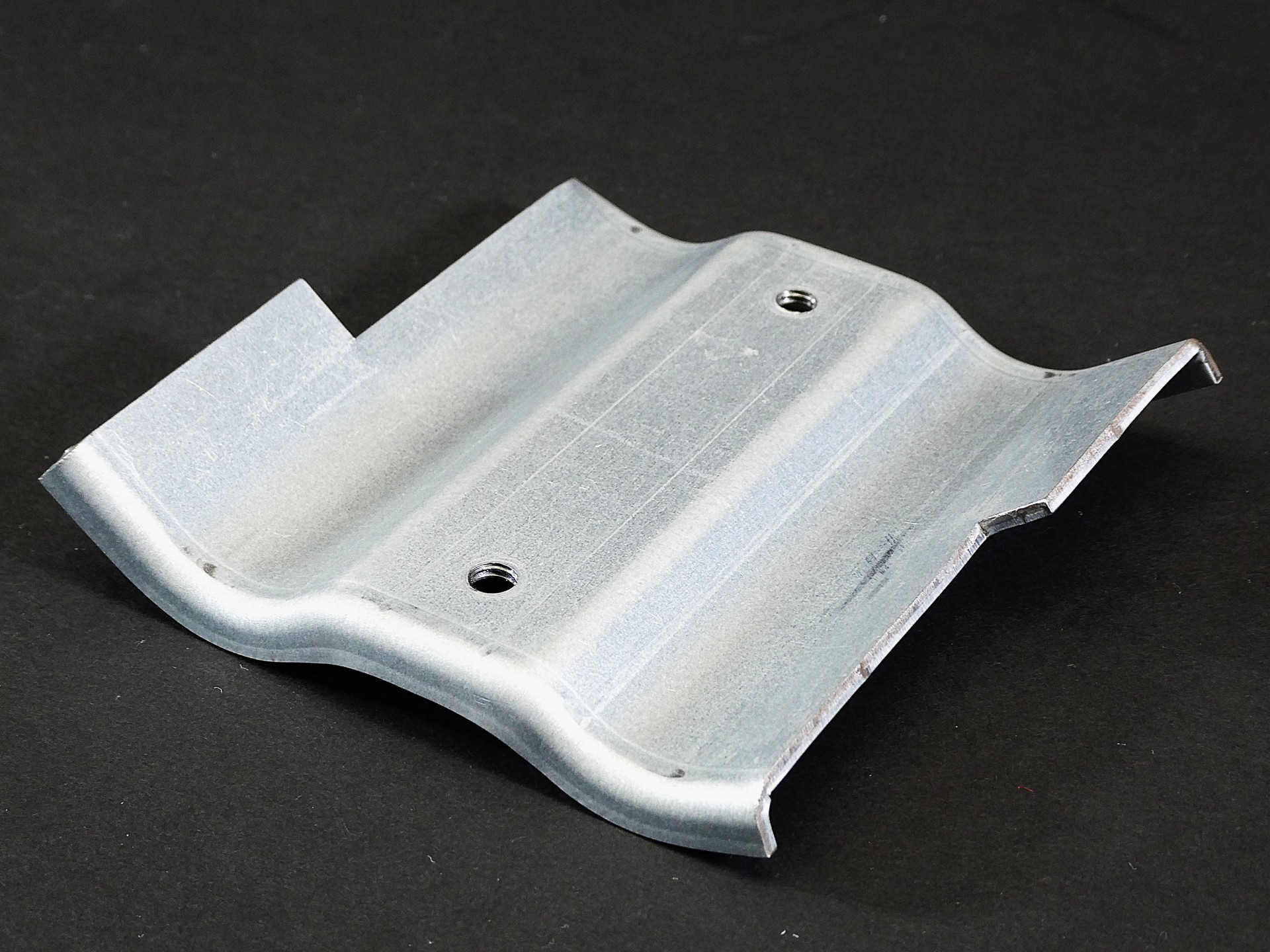

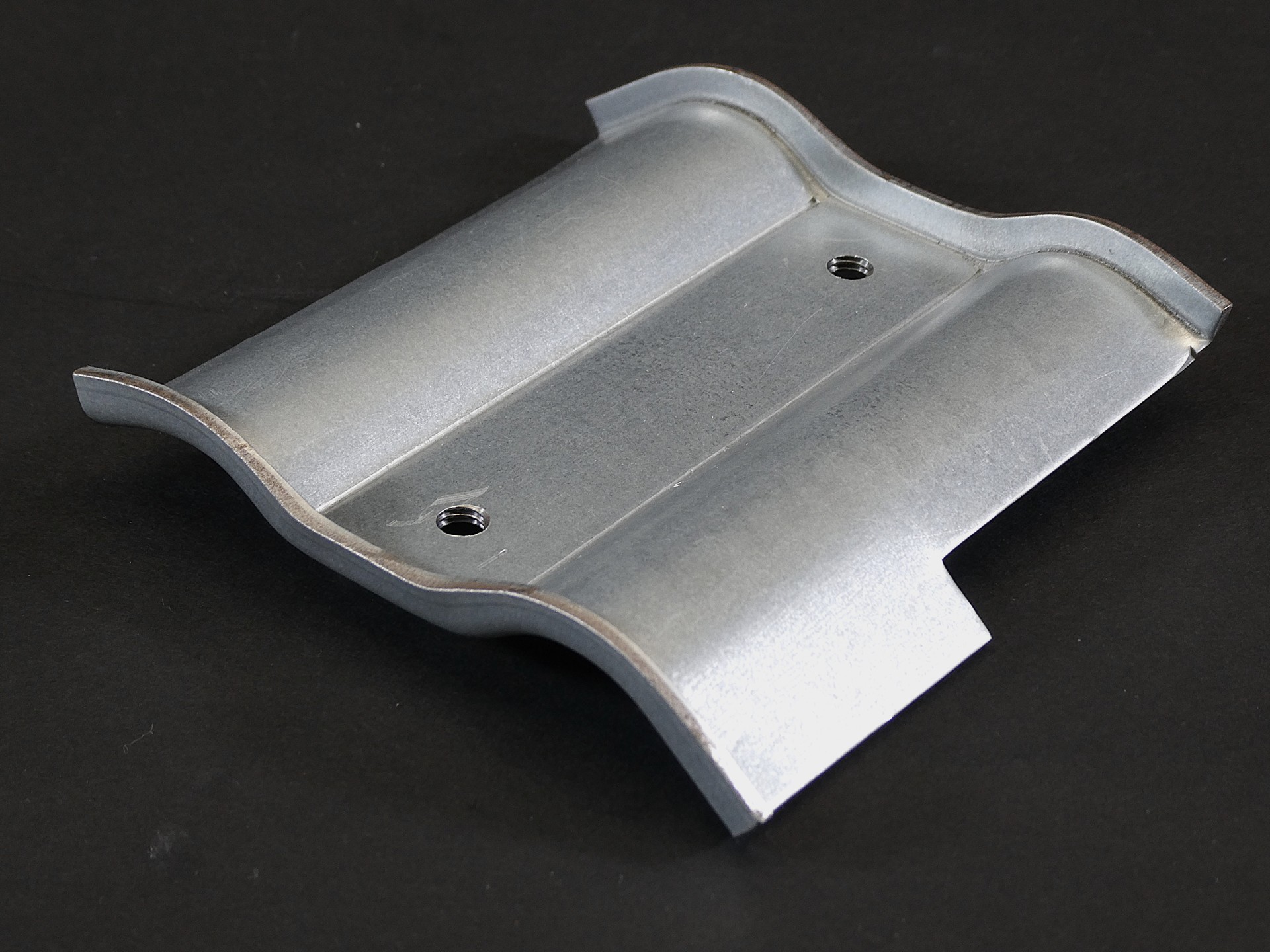

汎用ケーブル押え
-
・サイズ: W100 × D100 × H20 mm
-
・精度: ± 0.3 mm
・プログラム時間: 20 分
-
・加工時間: 60 分／個
・加工数量: 1 個
-
・材質: 軟鋼（SPCC）
-
・板厚: 2.3 mm
-
・作品種類: オリジナル品
加工工程
プログラム
パンチング加工
曲げ
アピールポイント
プレス金型が破損する恐れがあり、ベンダーで曲げられないか？と試行錯誤の上で曲げた製品です。
全体的に曲げ加工で作るには不向きな形をしているのでとても大変でした。

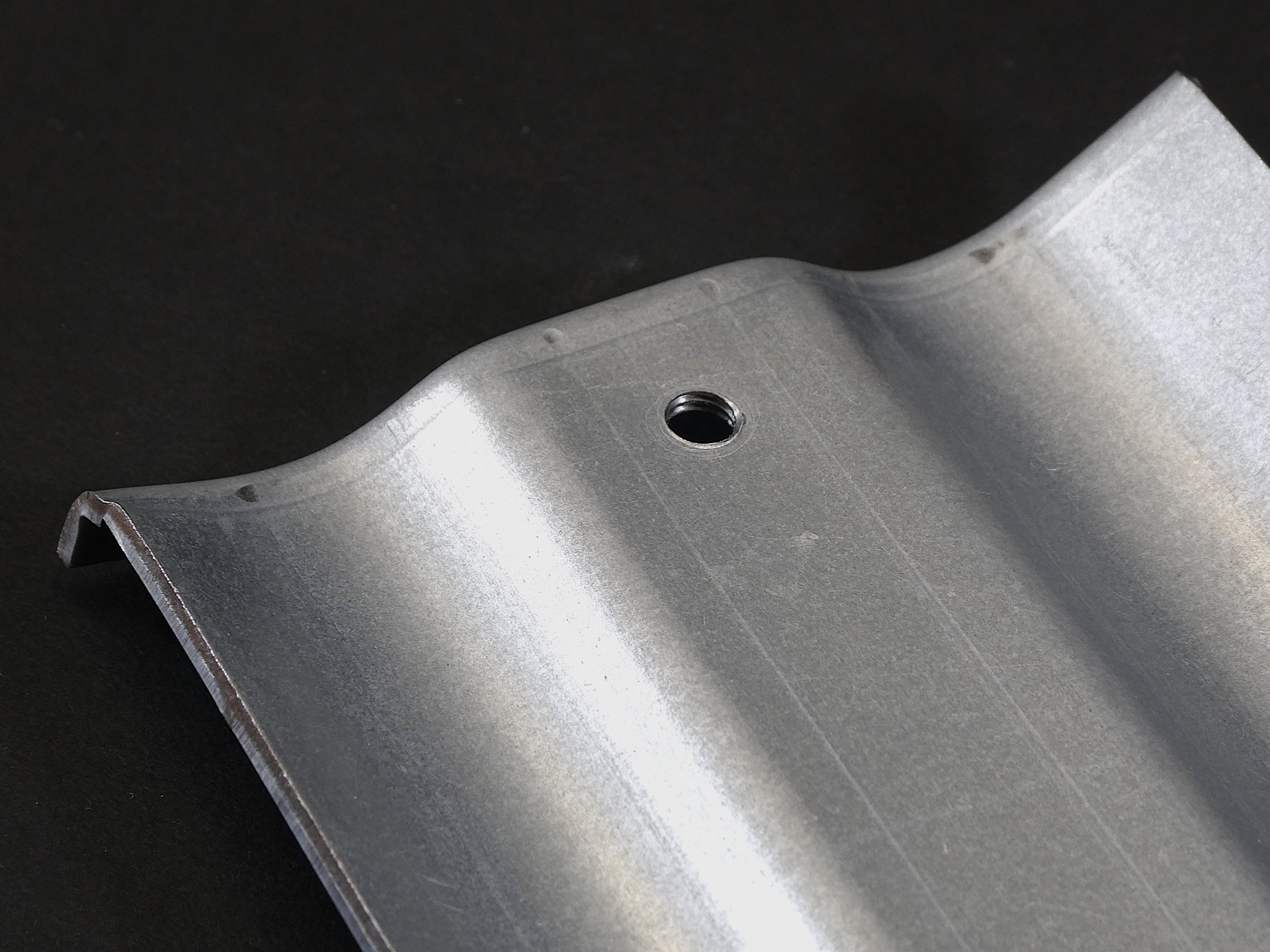

こだわった部分はR部分の曲げで、リブがあるためプレスの様にきれいなRが出来ず悩みましたが、30Φのパンチで少しずつずらしながら押し込むことで、きれいなRを再現しました。

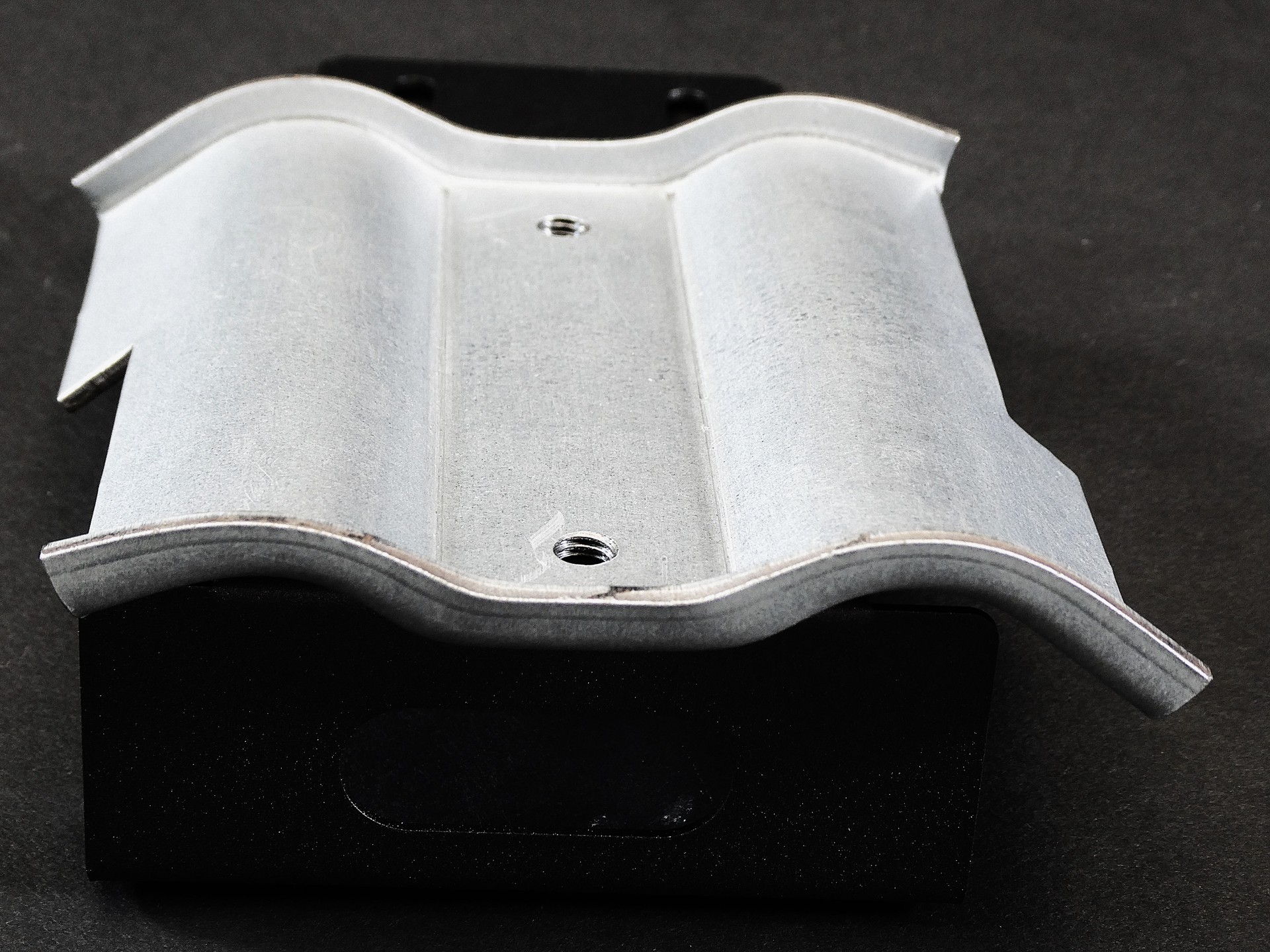

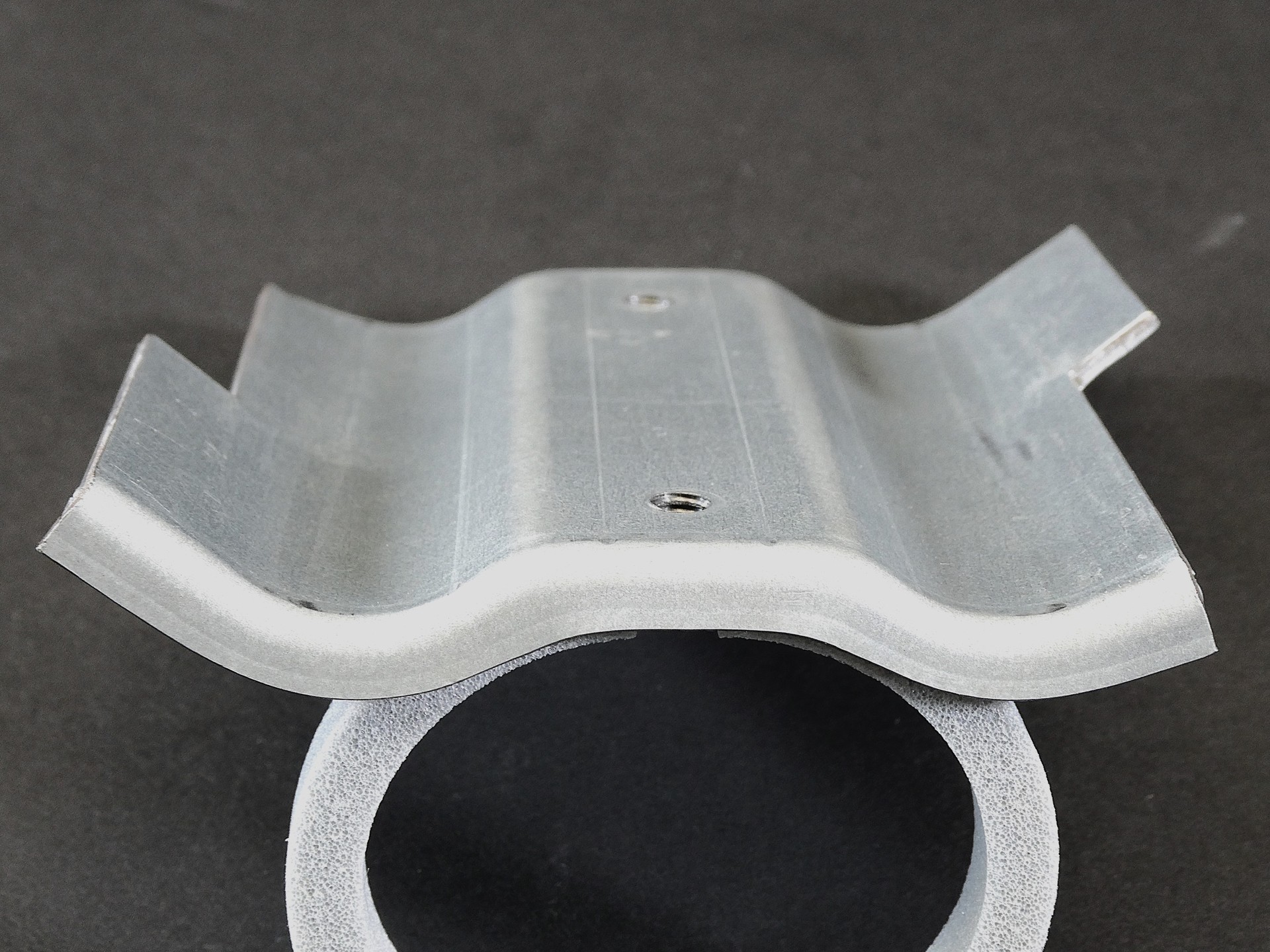

本来は2つを向かい合わせで配線等を挟んで使う品物ですが、合わせ面がきちんと重なるように計算するのが大変でした。
プレスを使う品物を曲げ加工で再現できたことで、コスト面でも良かったと思います。
