GEAR RING
-
・サイズ: W23 × D23 × H3 mm
-
・精度: ± 0.01 mm
・プログラム時間: 60 分
-
・加工時間: 2 分／個
・加工数量: 1 個
-
・材質: TP340
-
・板厚: 3.0 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
2D/3D設計
CAD/CAM
プログラム
レーザ加工
表面仕上げ
表面処理
アピールポイント

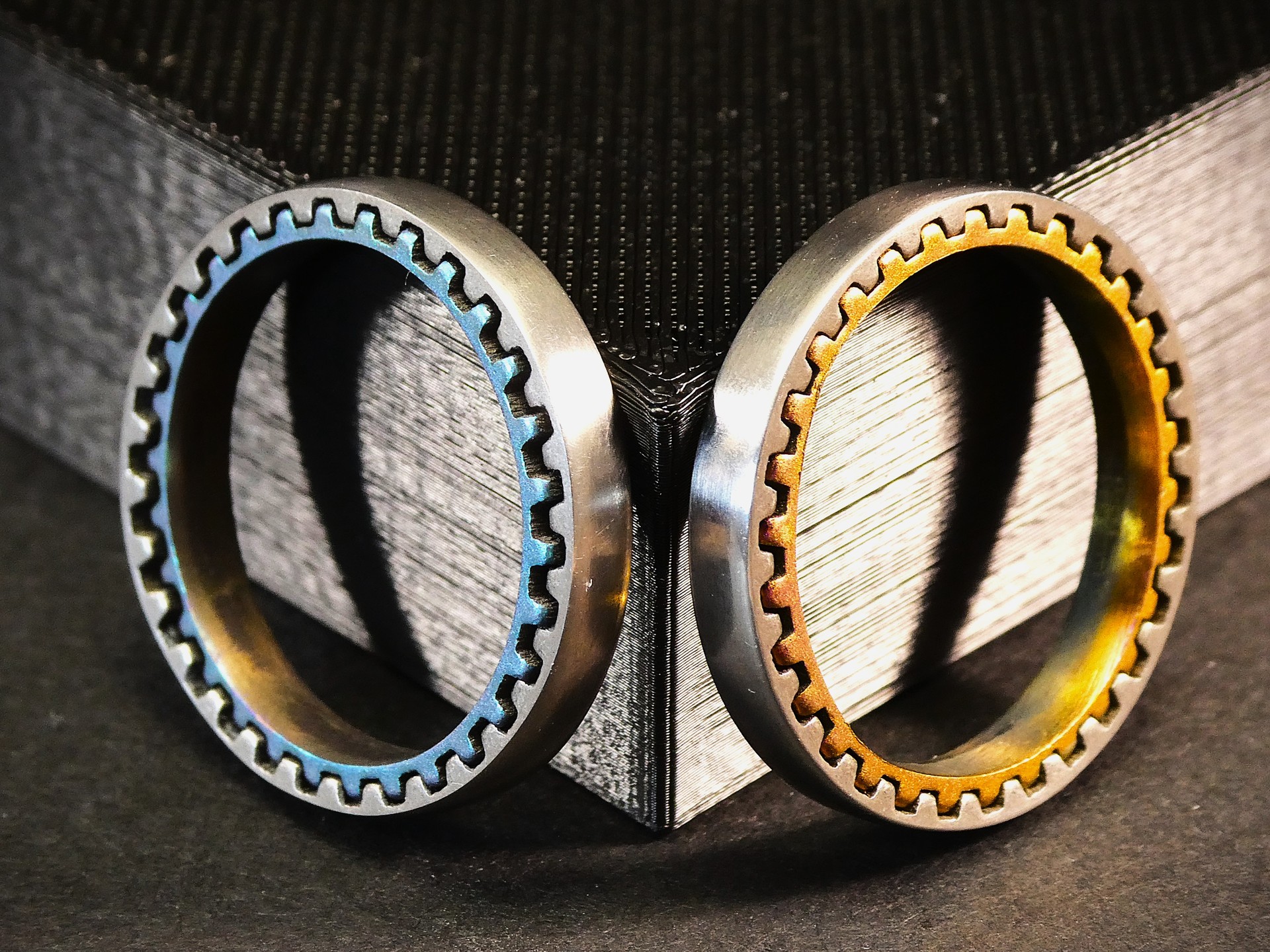

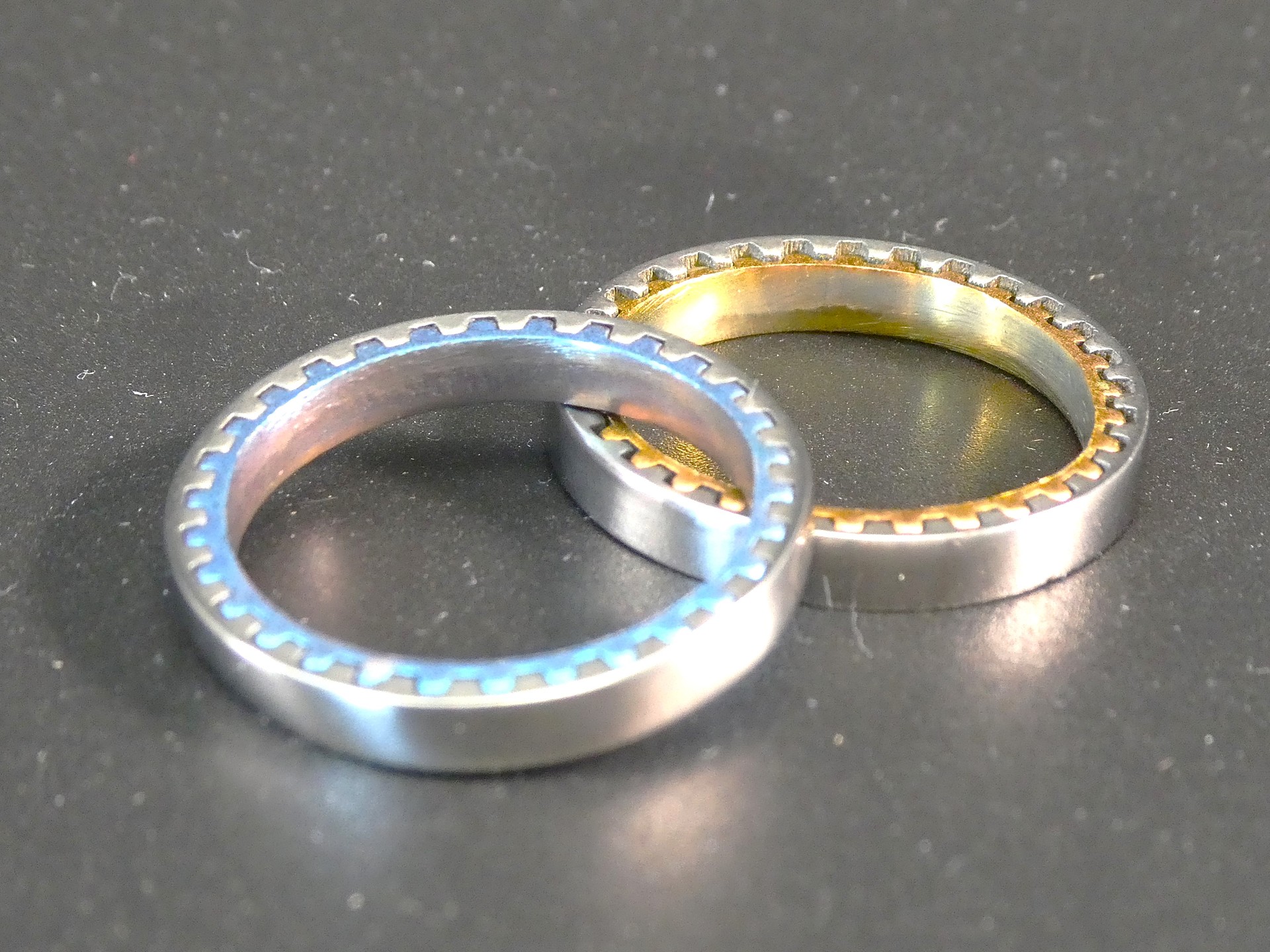

本作品の最大の技術ポイントは、内側歯・外側歯を一体成形でレーザー切断＋微細仕上げすることで、噛み合い構造のような歯形をリング形状として一度に現した点です。

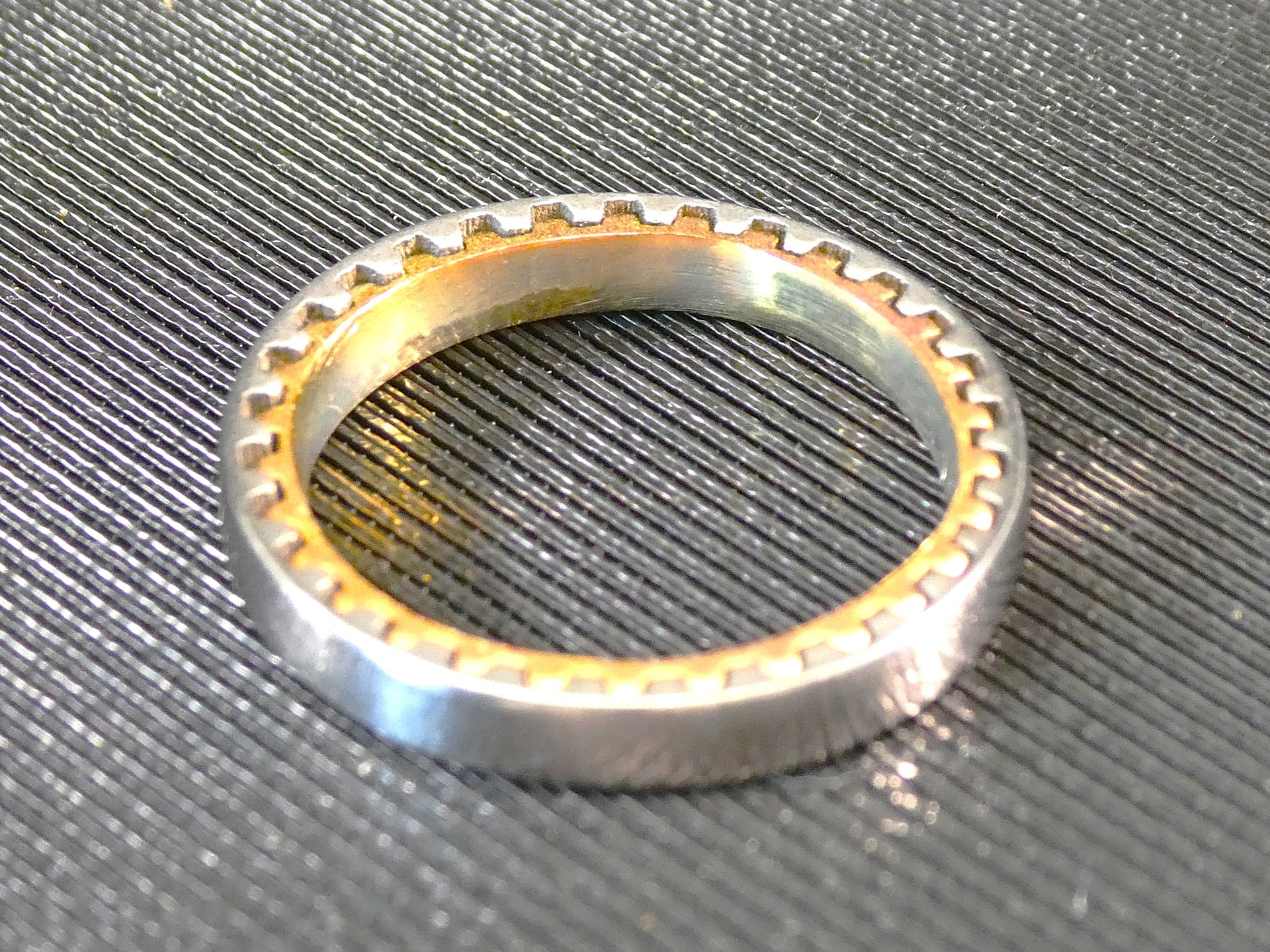

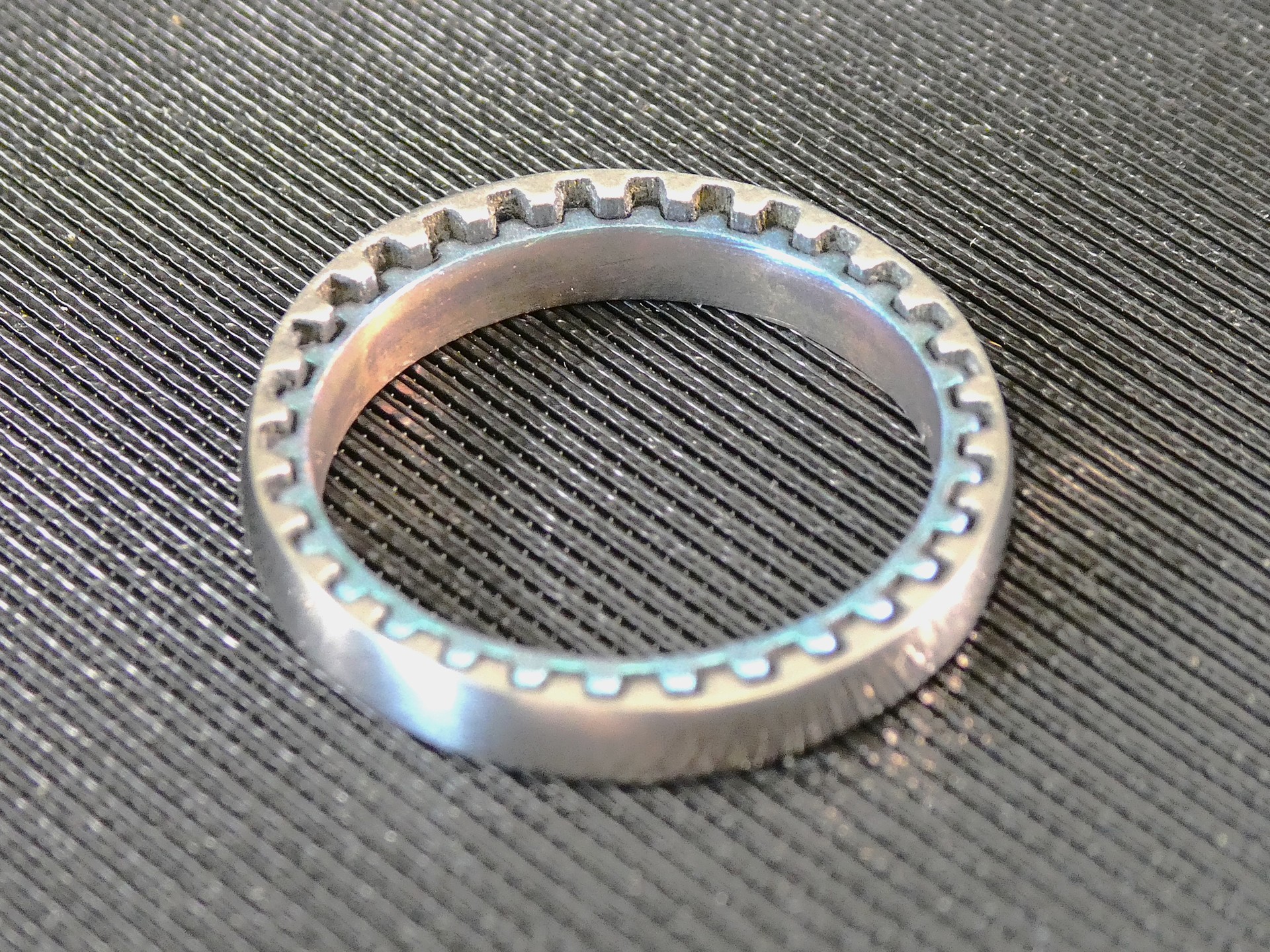

板厚3mm幅2mmのリングに歯車のような波形のスリットを入れると通常は歪みが発生しますが、切断条件設定を試行錯誤し、歪みにくいように工夫しました。
本製品は装身具として作りましたが、この技術は、チタン薄板の高精度ファイバーレーザー切断により、ワイヤーカットでは困難な微細内外歯形状を一体加工できる点が特徴です。
この工法は、軽量ギア部品、医療機器構造、精密ロックリングなどへの応用が可能だと考えており、試作から量産まで幅広く展開できます。
