第38回優秀板金製品技能フェア

単体品の部 全101作品

360°から作品を見る

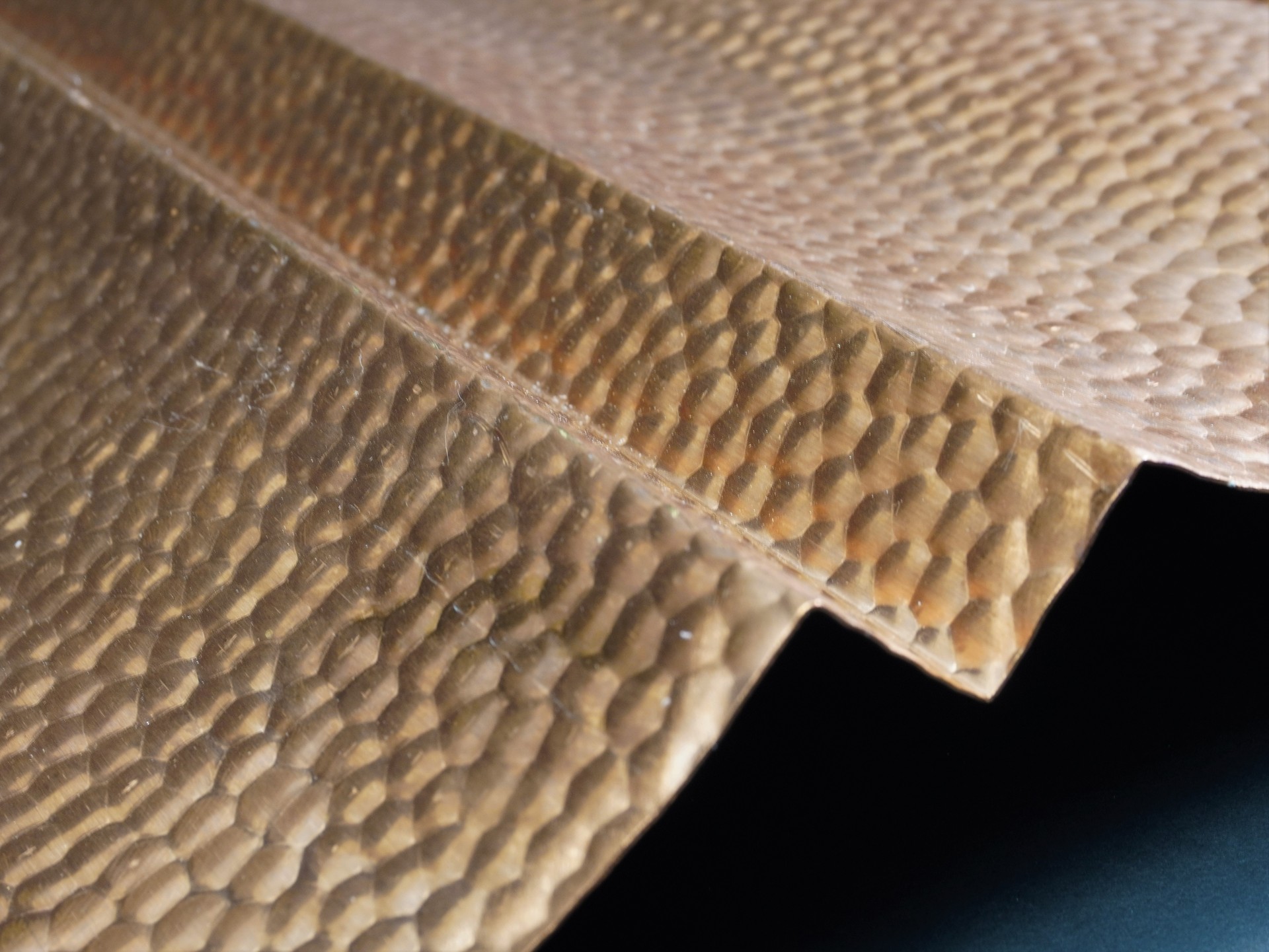

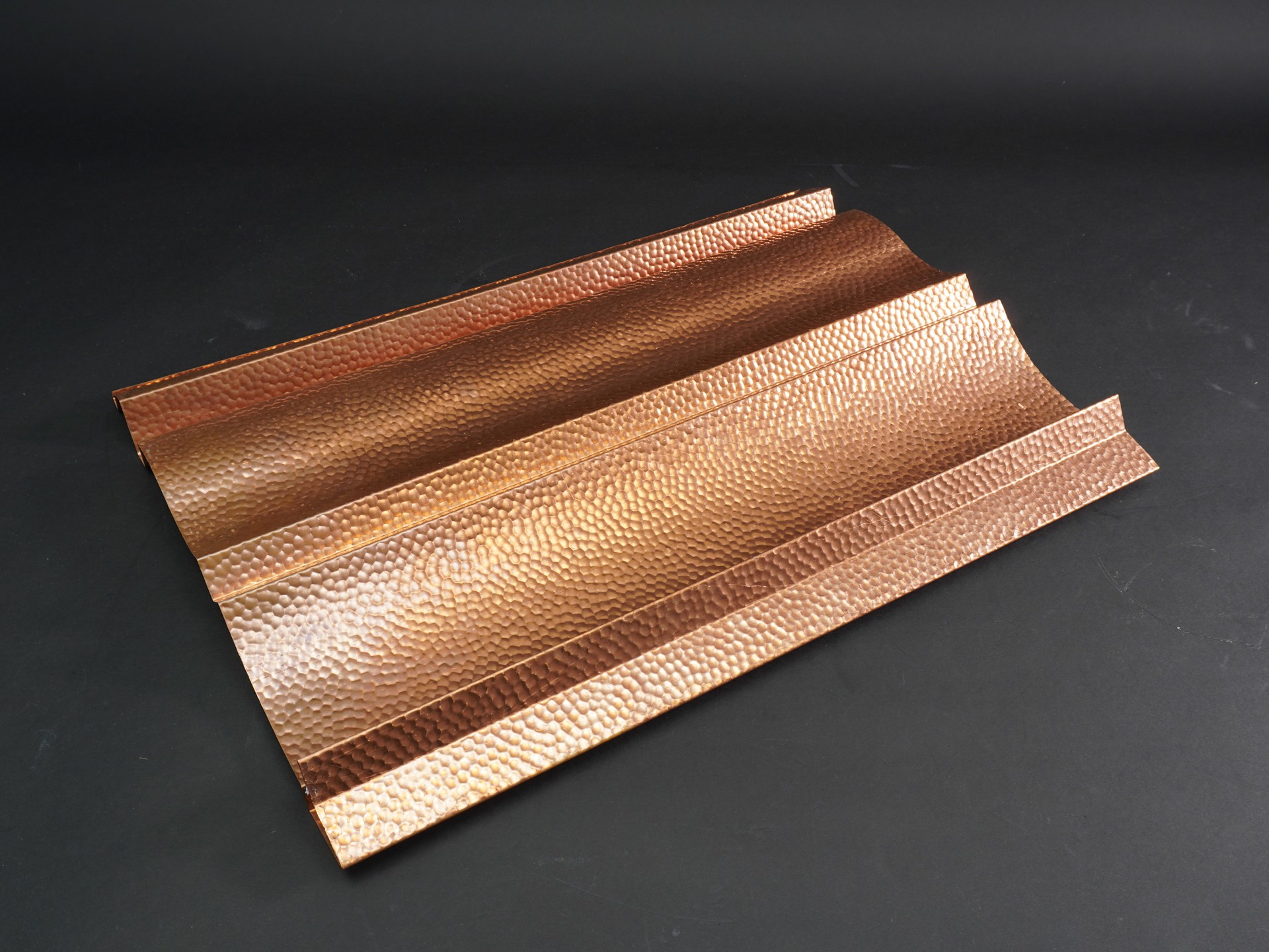

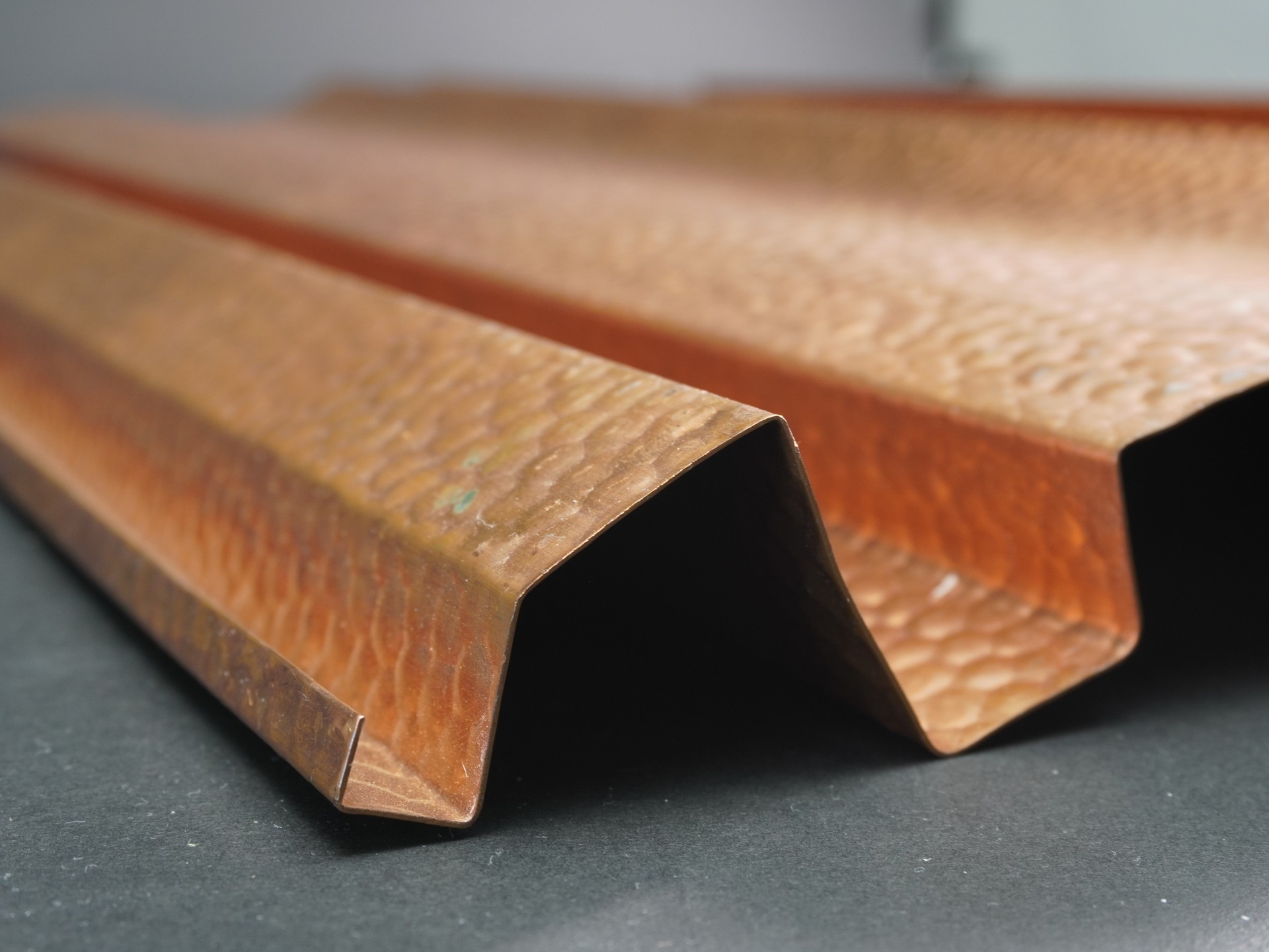

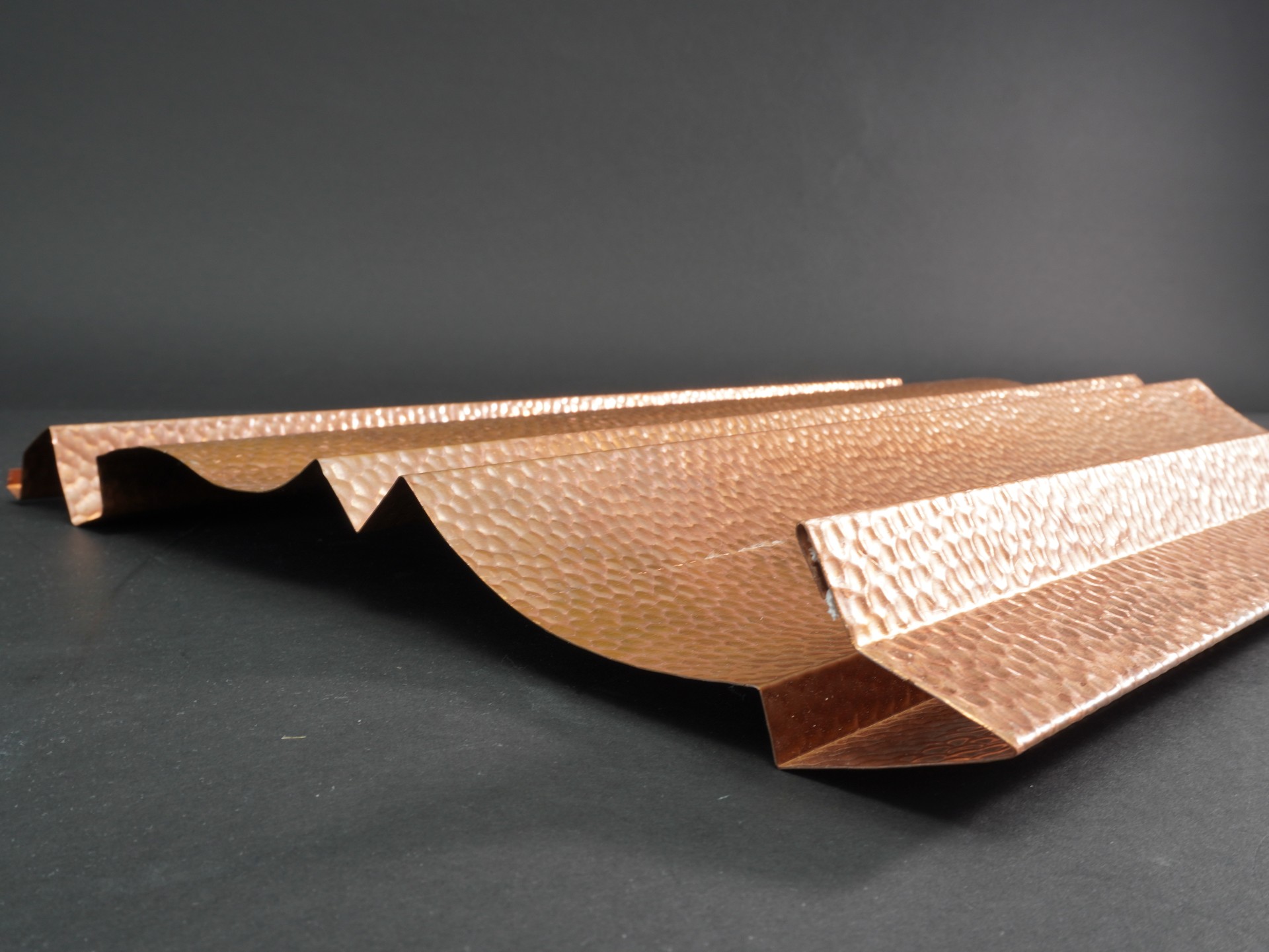

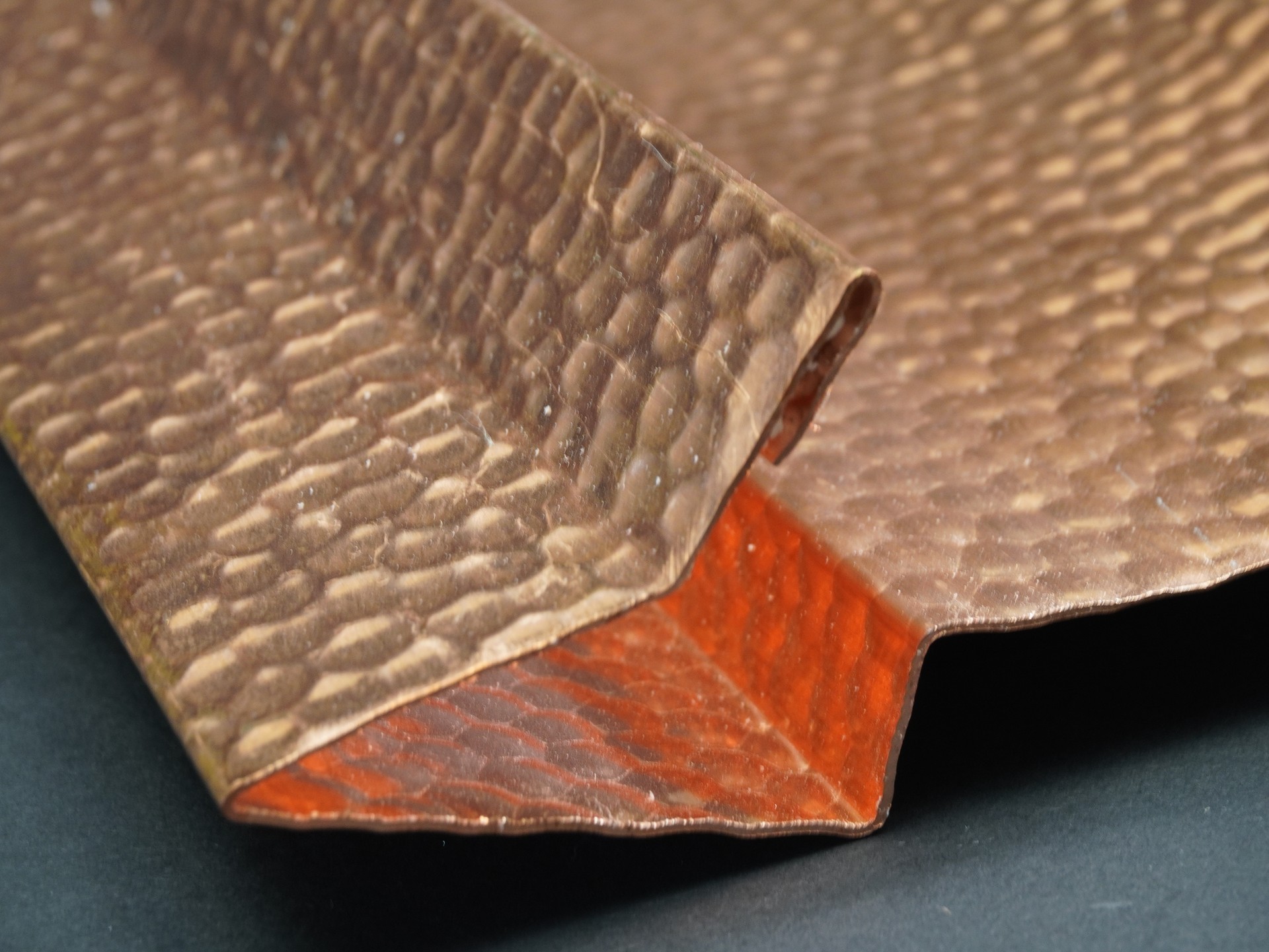

単体001

技能奨励賞

銅張り

Craft-Tech Manufacturing (U.S.A.)

  • ・サイズ: W403.225 × D2489.2 × H44.45 mm

  • ・精度: ± .762 mm

  • ・プログラム時間: 180 分

  • ・加工時間: 43 分／個

  • ・加工数量: 15 個

  • ・材質: 銅（C1100）

  • ・板厚: 1 mm

  • ・作品種類: オリジナル品

加工工程

  • シャーリング加工

  • 曲げ

アピールポイント

Original parts size was 2489mm long so customer cut a smaller size to submit for competition. This part has 15 bends, with 2 FR bends that total 105 bends. Customer formed the part with 3 different tooling set ups.
