第38回優秀板金製品技能フェア

組立品の部 全75作品

360°から作品を見る

組立209

技能賞

再生

RICUPERO tôlerie fine (France)

  • ・サイズ: W333 × D179 × H489 mm

  • ・精度: ± 0.4 mm

  • ・プログラム時間: 60 分

  • ・加工時間: 200 H 分／個

  • ・加工数量: 1 個

  • ・材質: ステンレス（SUS304）

  • ・板厚: 2 mm

  • ・作品種類: 試作品

加工工程

  • 2D/3D設計

  • プログラム

  • レーザ加工

  • 成形

  • 溶接

  • 表面仕上げ

アピールポイント

drawing office , cutting laser , deburring , rolling the ring , spotmanuel welding , robot welding laser , grinding and polishing
the raw materiel is the stainless steel with 2 mm thinkness

no surfaces treatment except the manuel polish

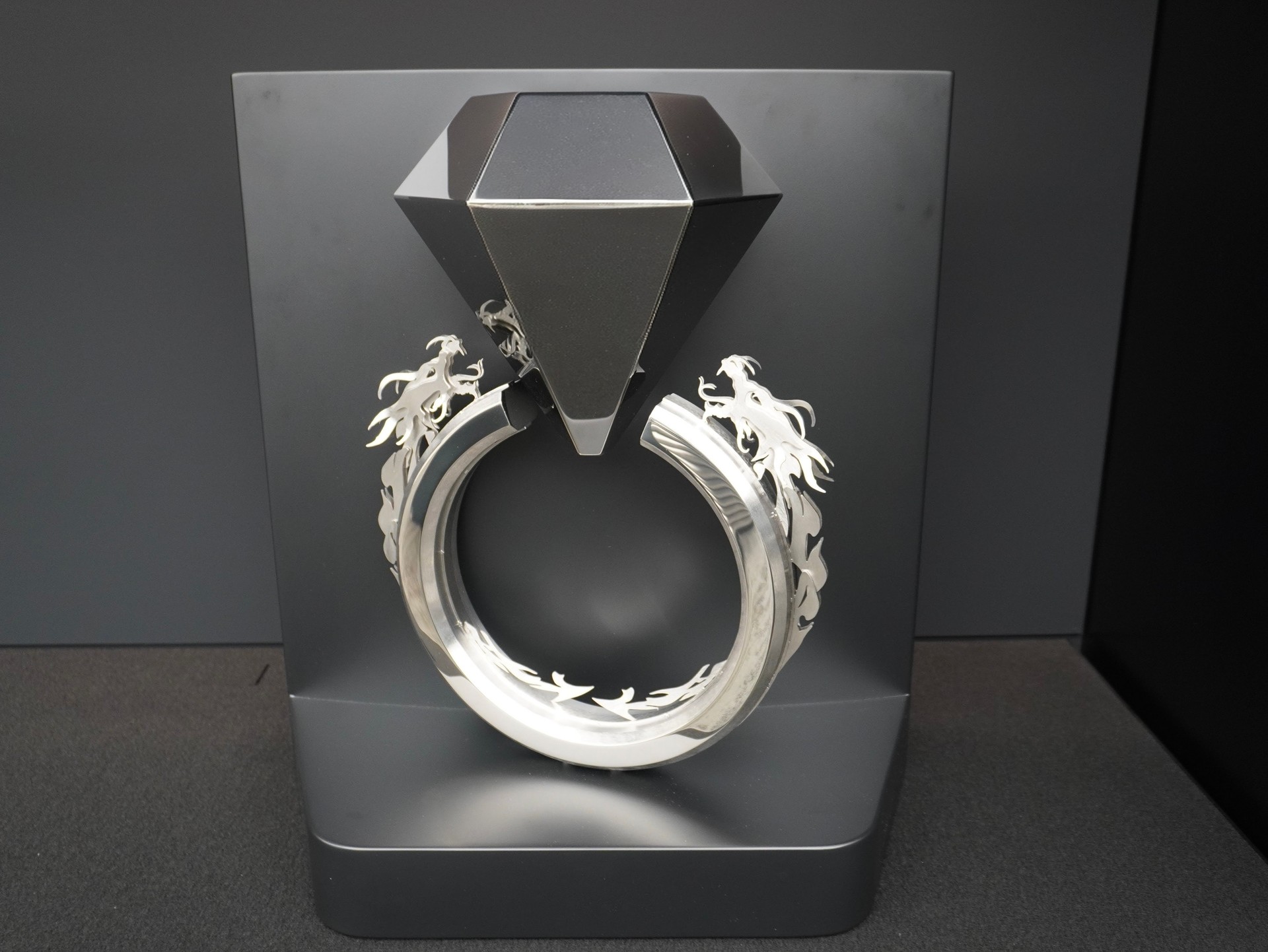

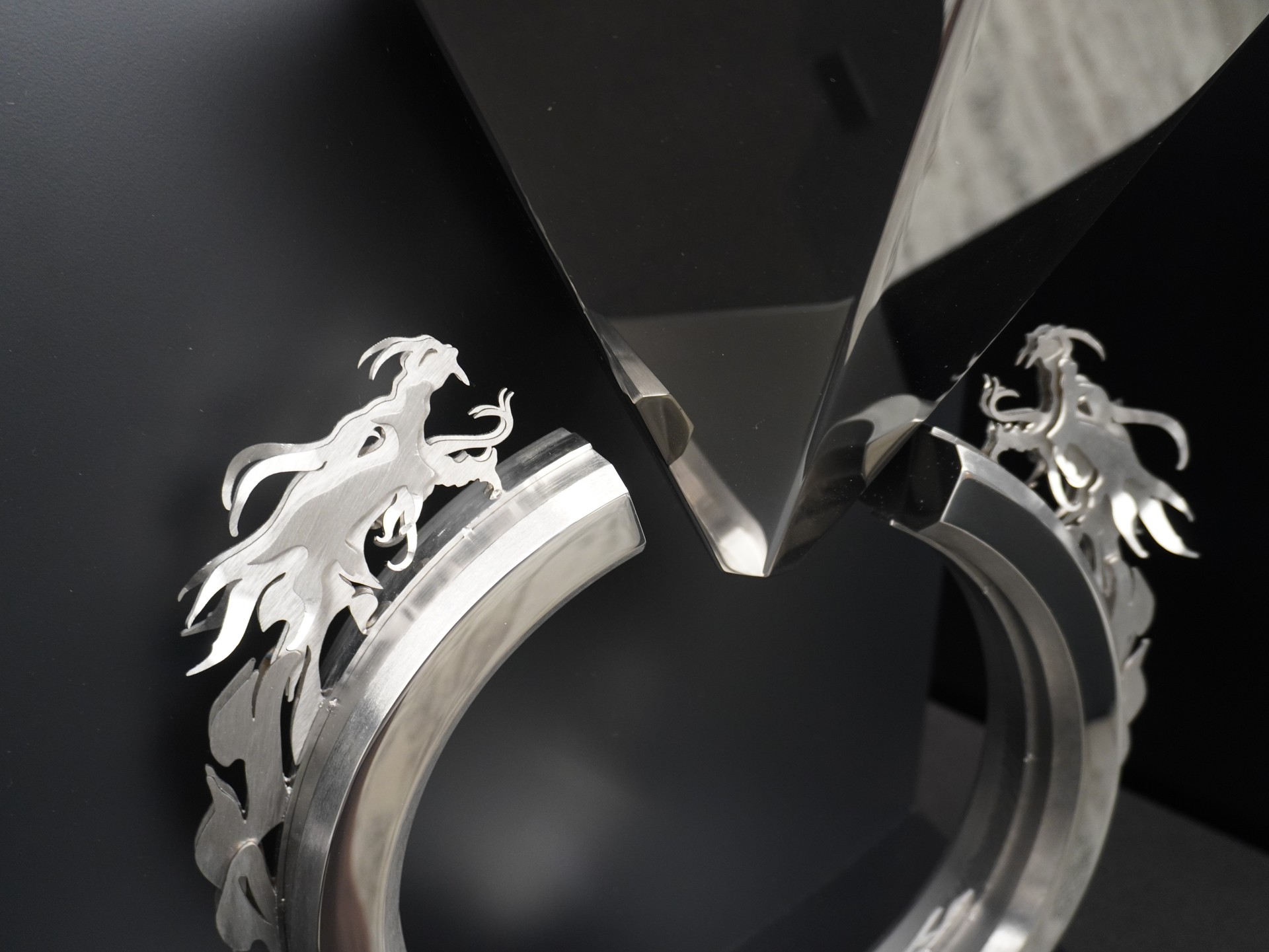

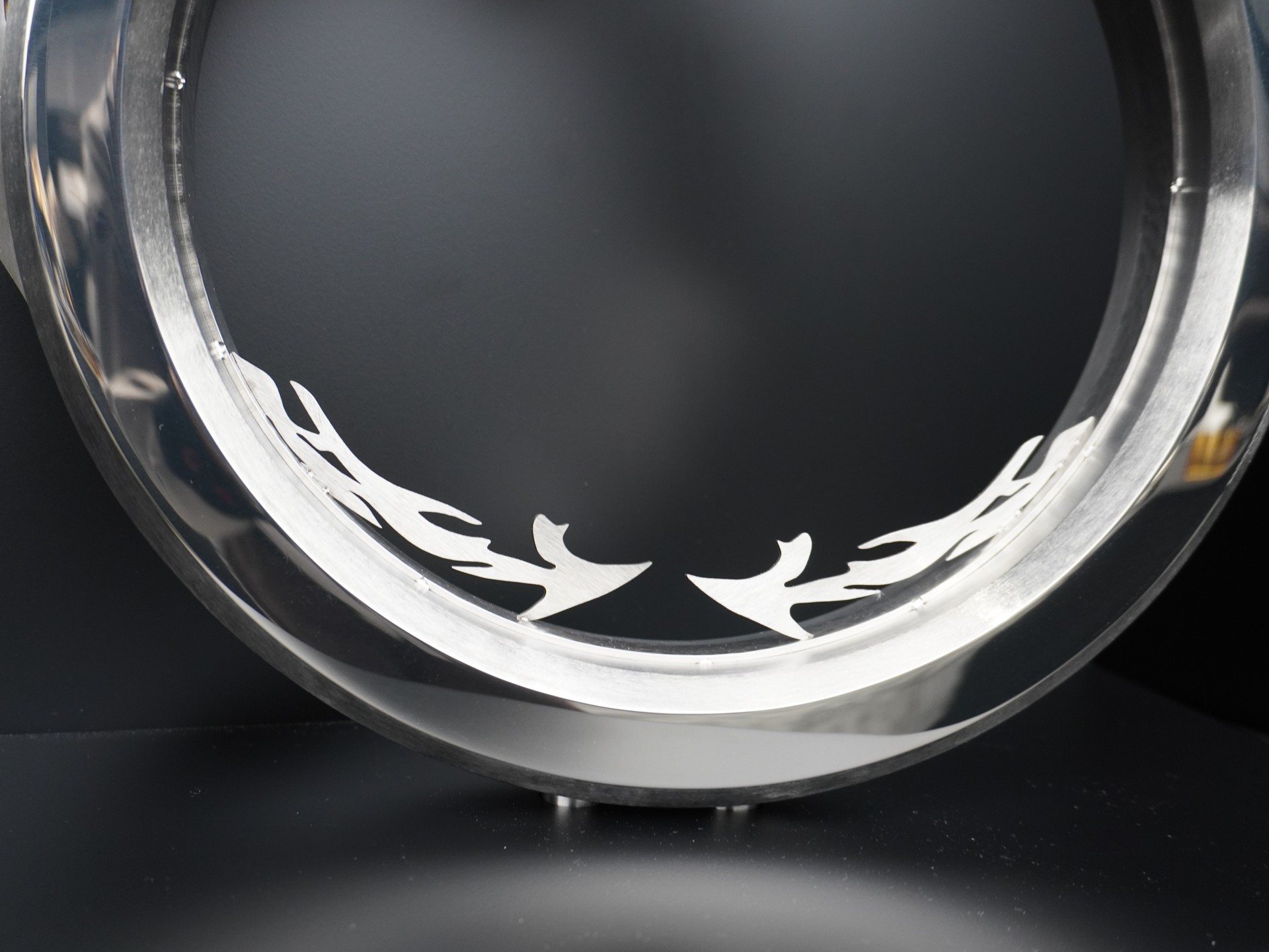

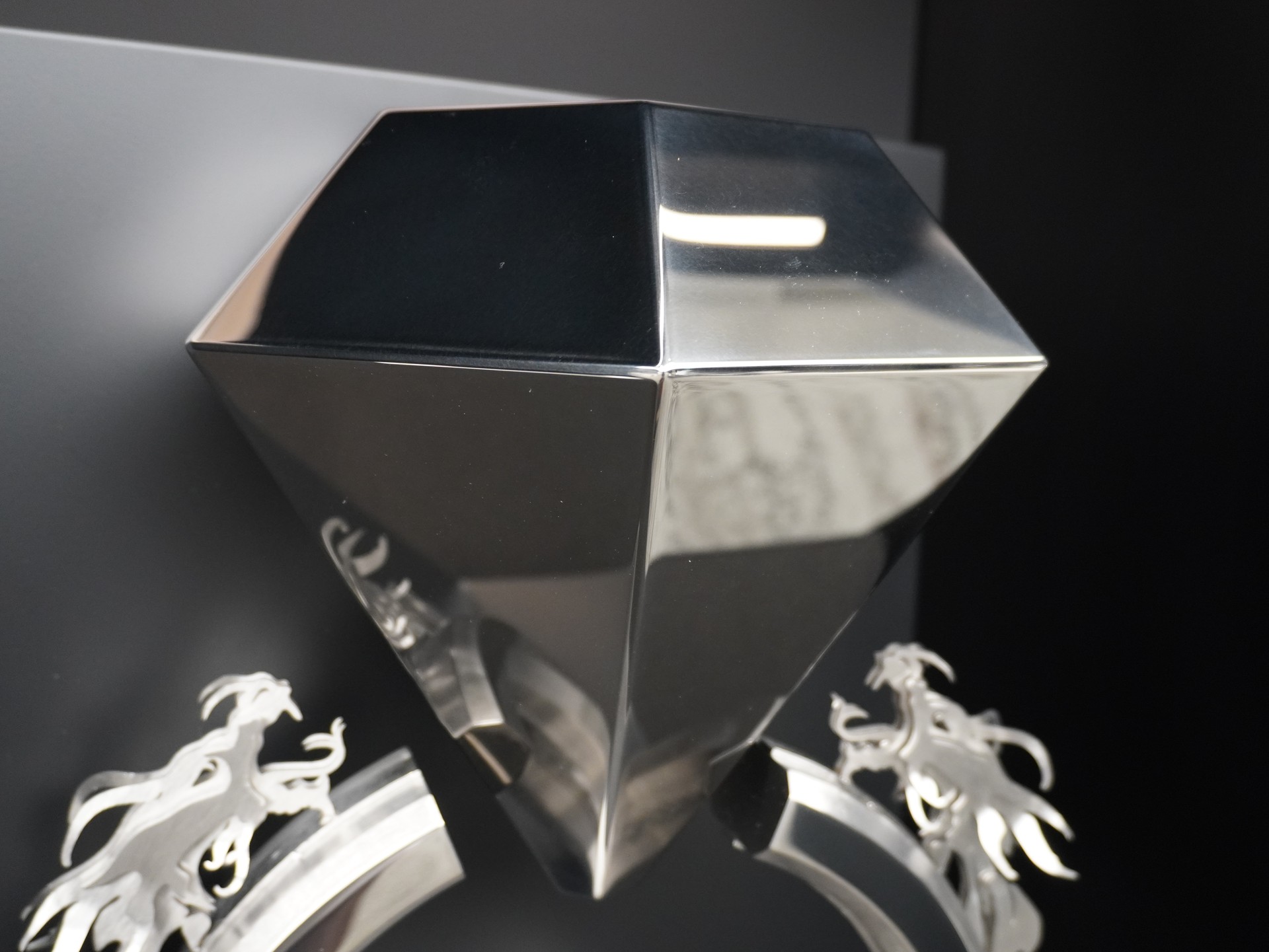

This achievement shows the know-how of our company for two generations. The diamond and the ring are made only with 2 mm thick stainless steel sheet. The assembly was carried out by manual laser welding and another part on AMADA welding robots. We polished to achieve a mirror finish. We then hammered a half ring to fix the dragon by spot welding
