第37回優秀板金製品技能フェア

単体品の部 全121作品

単体045

神奈川県知事賞

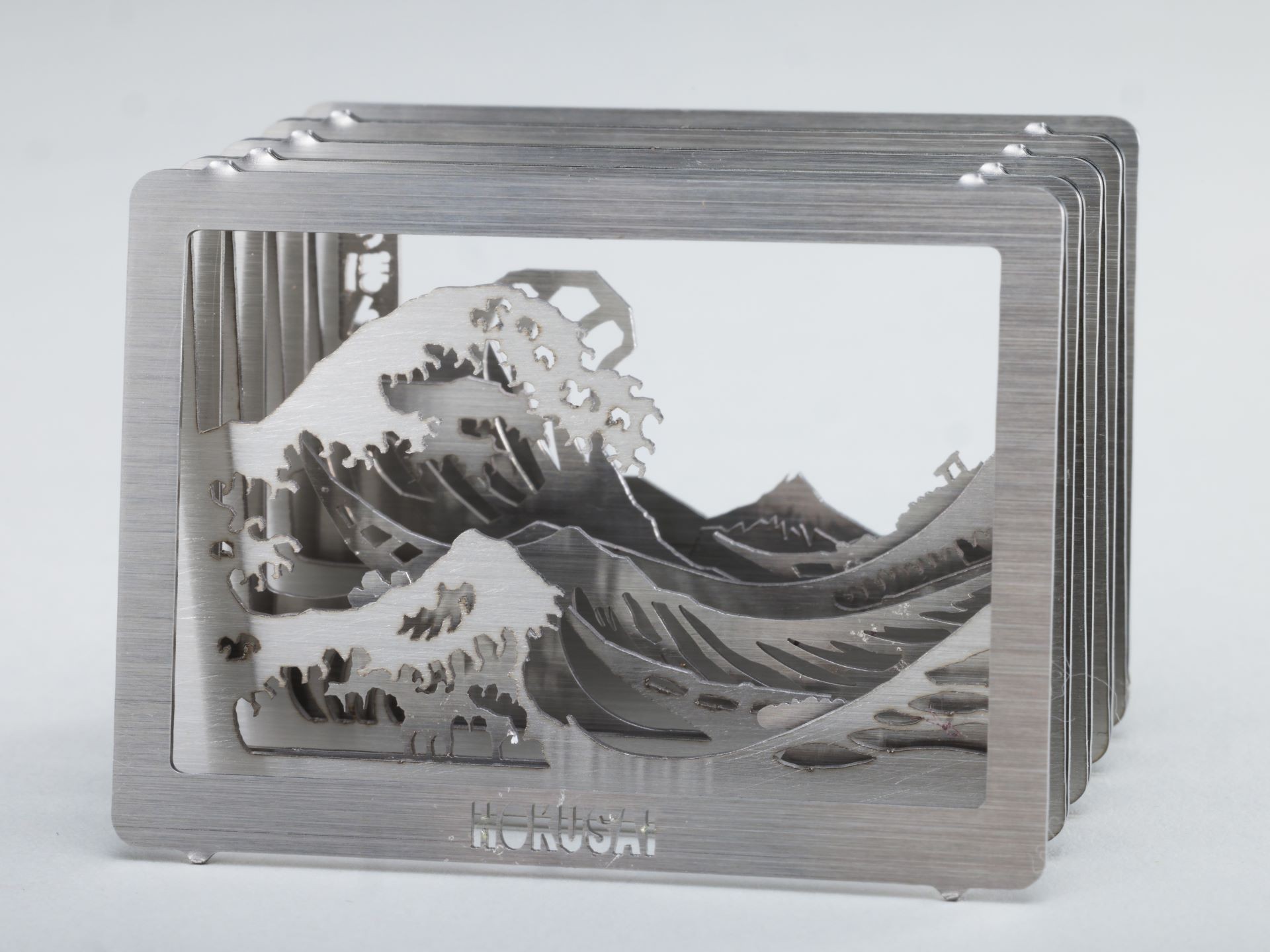

METAL-TOY「神奈川沖浪裏」"The Great Wave"

株式会社 石川金属製作所 (北海道)

  • サイズ: W53 × D19.2 × H60 mm

  • 精度: ± 0.1 mm

  • プログラム時間: 15 分

  • 加工時間: 7 分/個

  • 加工数量: 3 個

  • 材質: ステンレス(SUS304)

  • 板厚: 0.6 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • 2D/3D設計

  • CAD/CAM

  • レーザ加工

  • 曲げ

アピールポイント

工場見学の記念品を作りたいと模索していたところ、取引先の方にアイディアをいただき、デザインも手伝っていただきながら製作しました。

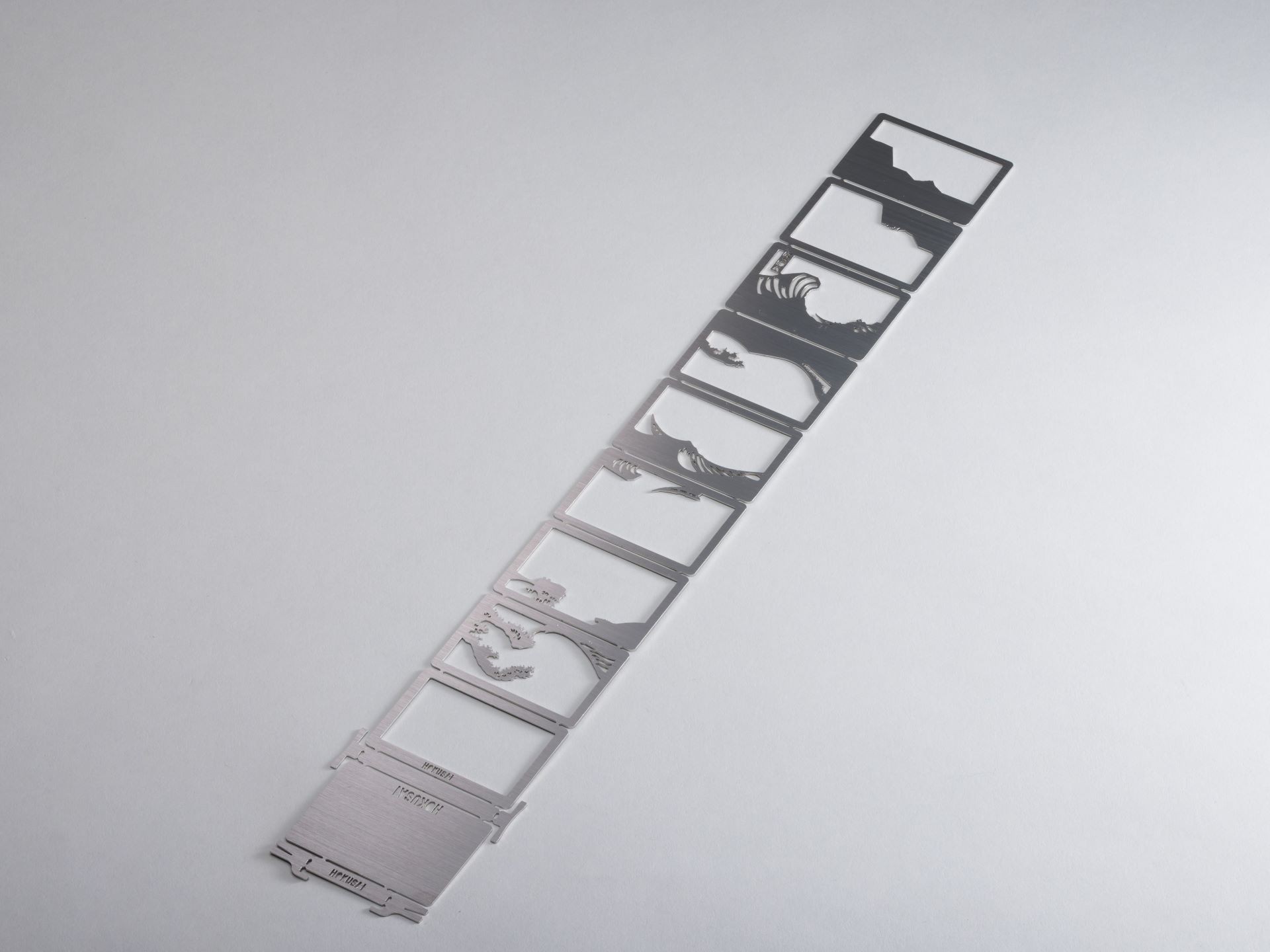

作成したデザインをSheSheetWorks・Dr.ABE_Blank-LaserにてCAD/CAM作業を行い、ENSIS-AJにて切断加工、その後手曲げにて仕上げております。

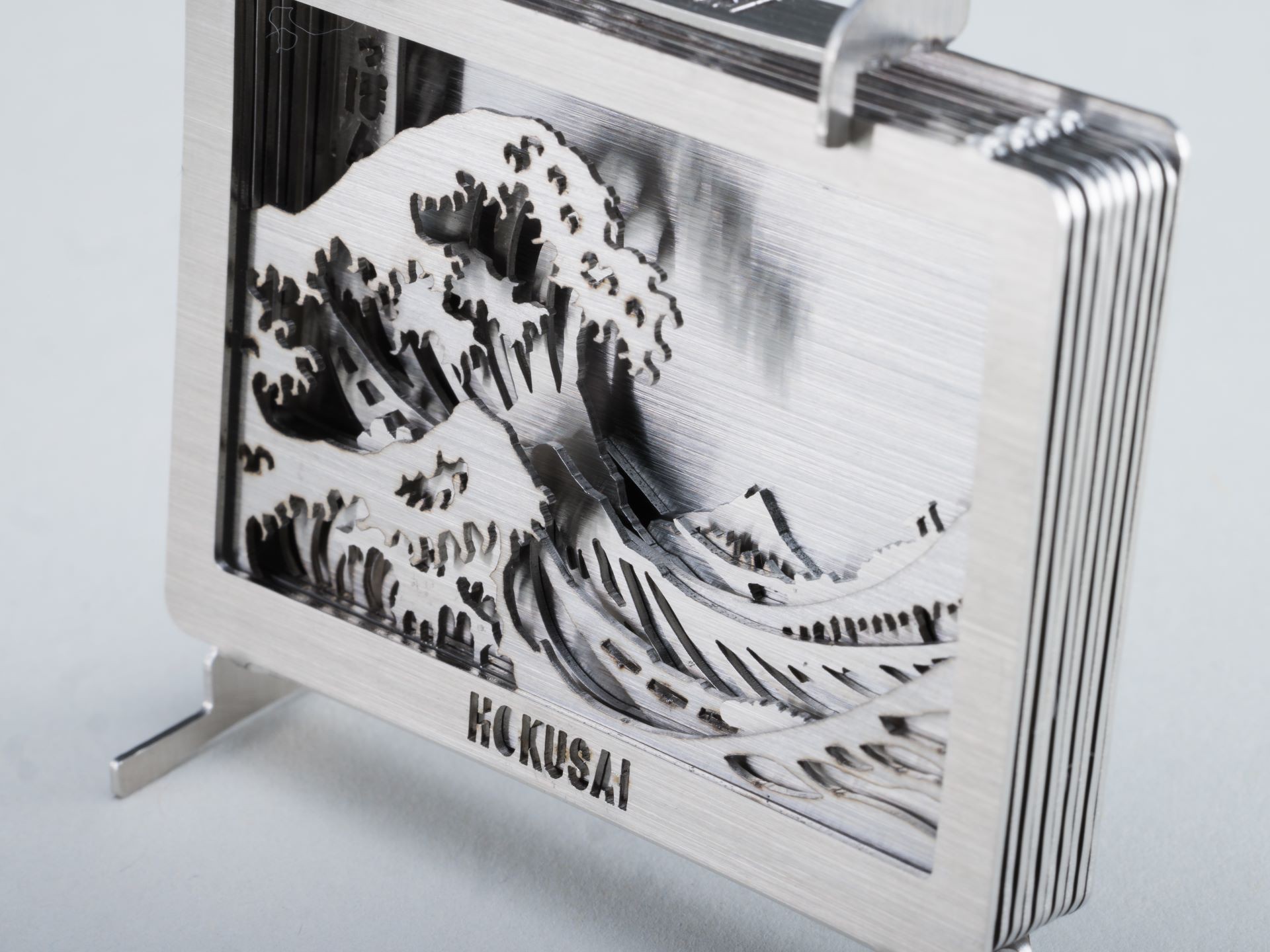

葛飾北斎「神奈川沖浪裏」の波のしぶきや舟を漕ぐ人の姿を細かなところまで再現したいと思い、その部分のCAD作業にかなりの時間を費やしました。

また、本来1枚の絵を複数枚に構成させたことにより立体感が出て、とても迫力のあるものに仕上がっていると思っています。

当社ではこれまで複数回に渡り、このような金属のおもちゃを「METAL-TOY」(メタルトイ)として地域のイベントなどに出品して子供たちと一緒に作りながらものづくりの楽しさを伝えていく活動も行っております。

今後の日本のものづくりをこれからも応援していきたいと思っています。

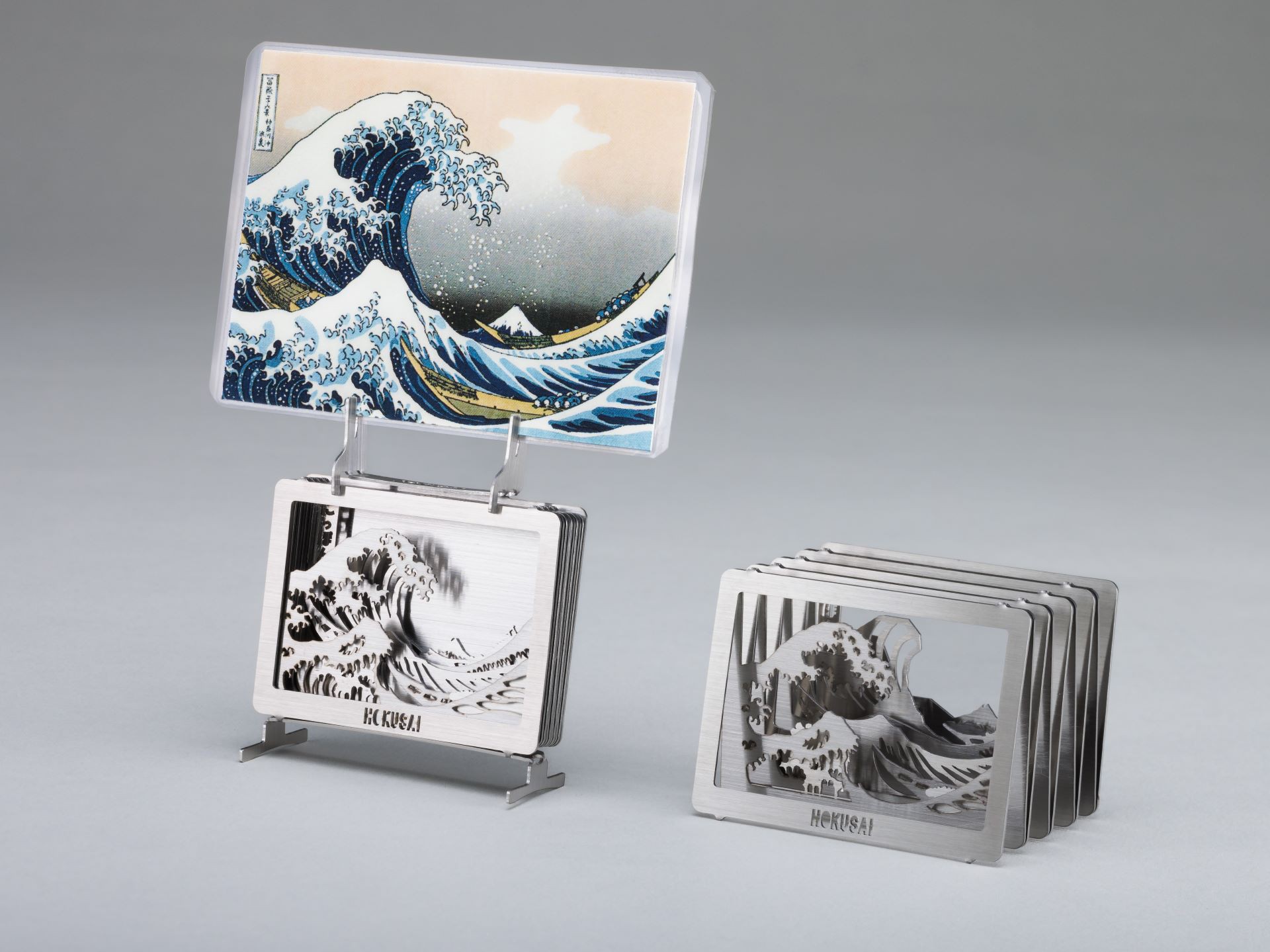

※ ご参考に工場見学時にお配りしたパッケージ画像を添付します。
