第36回優秀板金製品技能フェア
溶接品の部 全26作品
溶接326
技能奨励賞

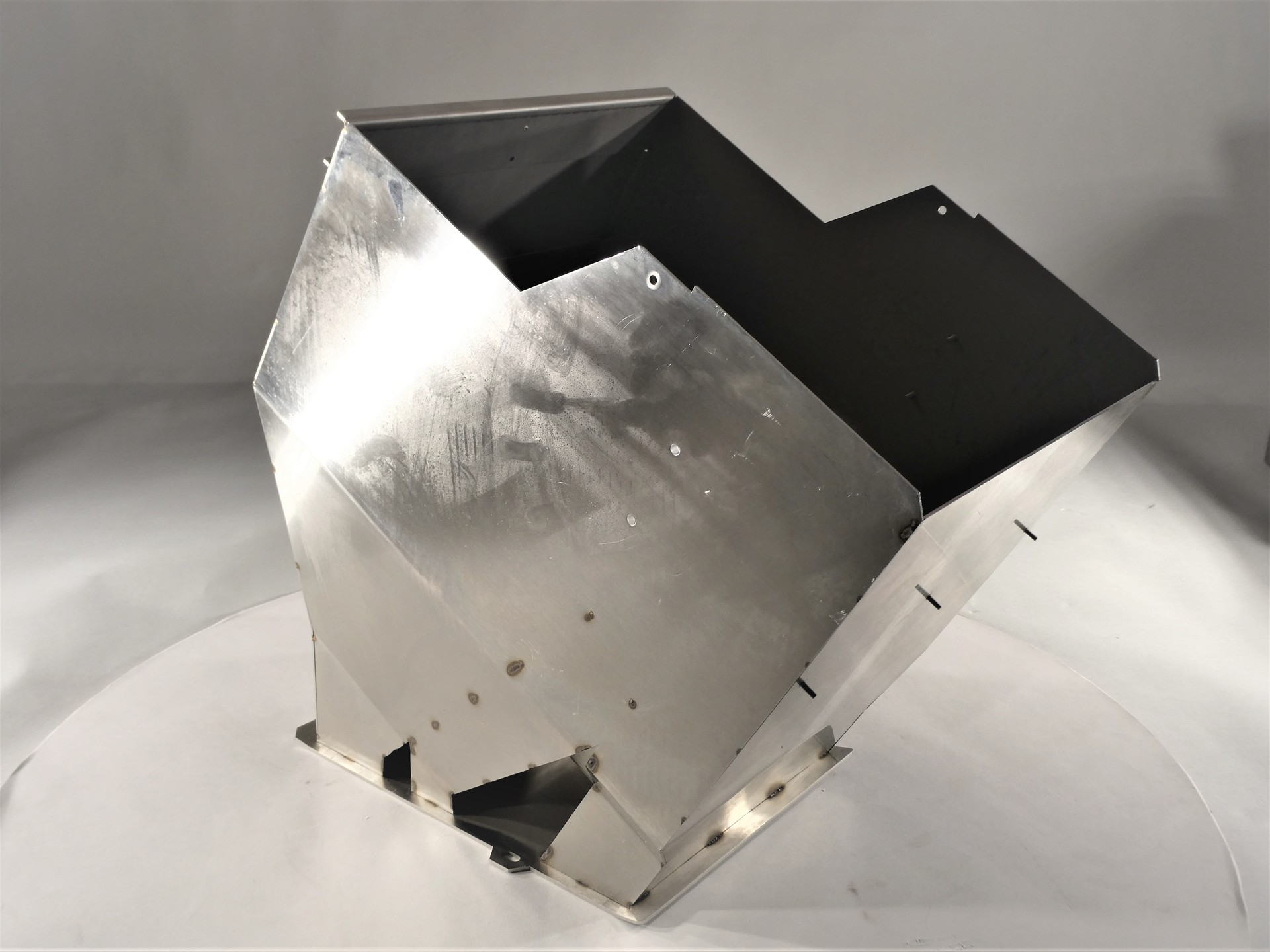

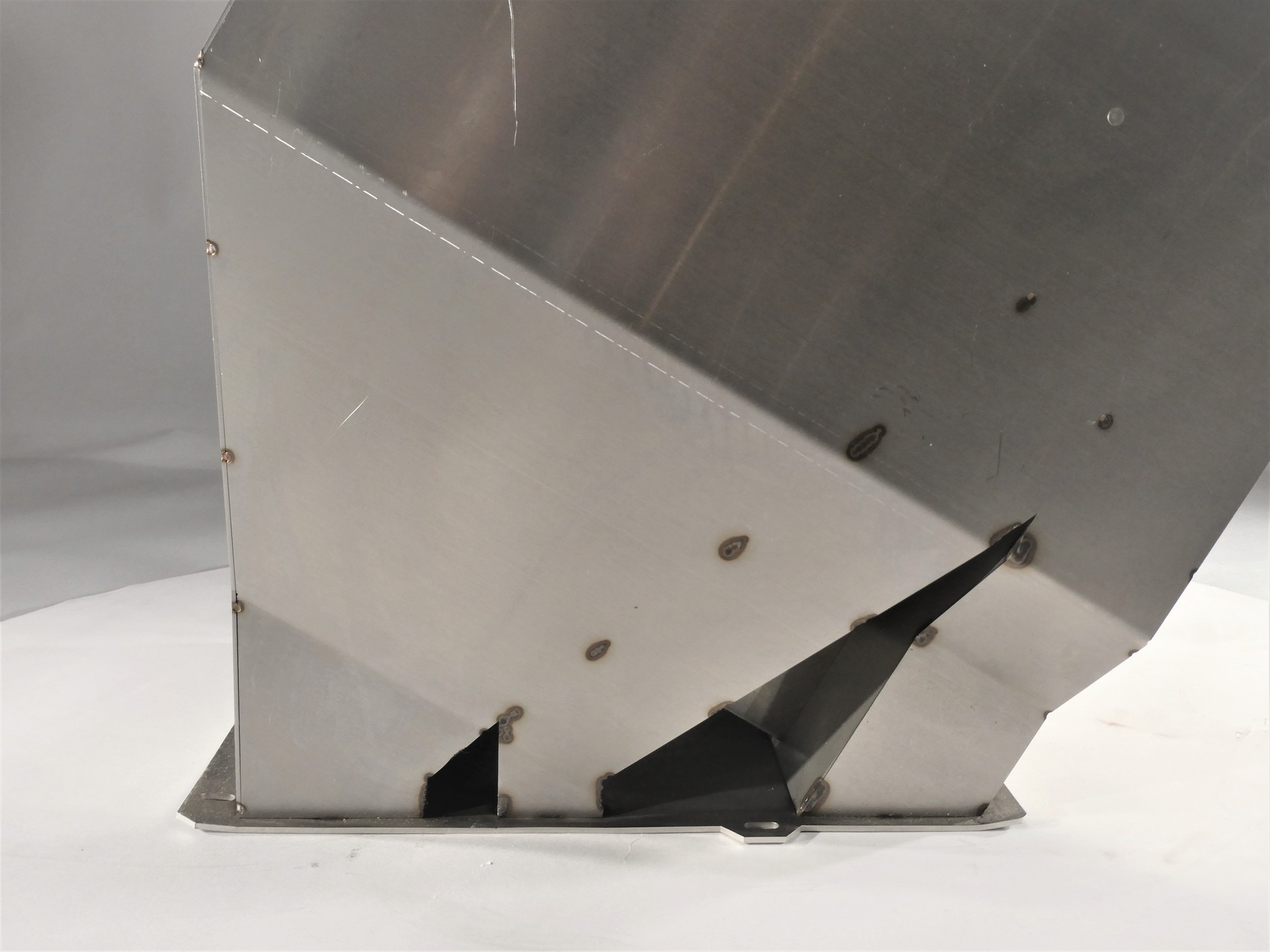

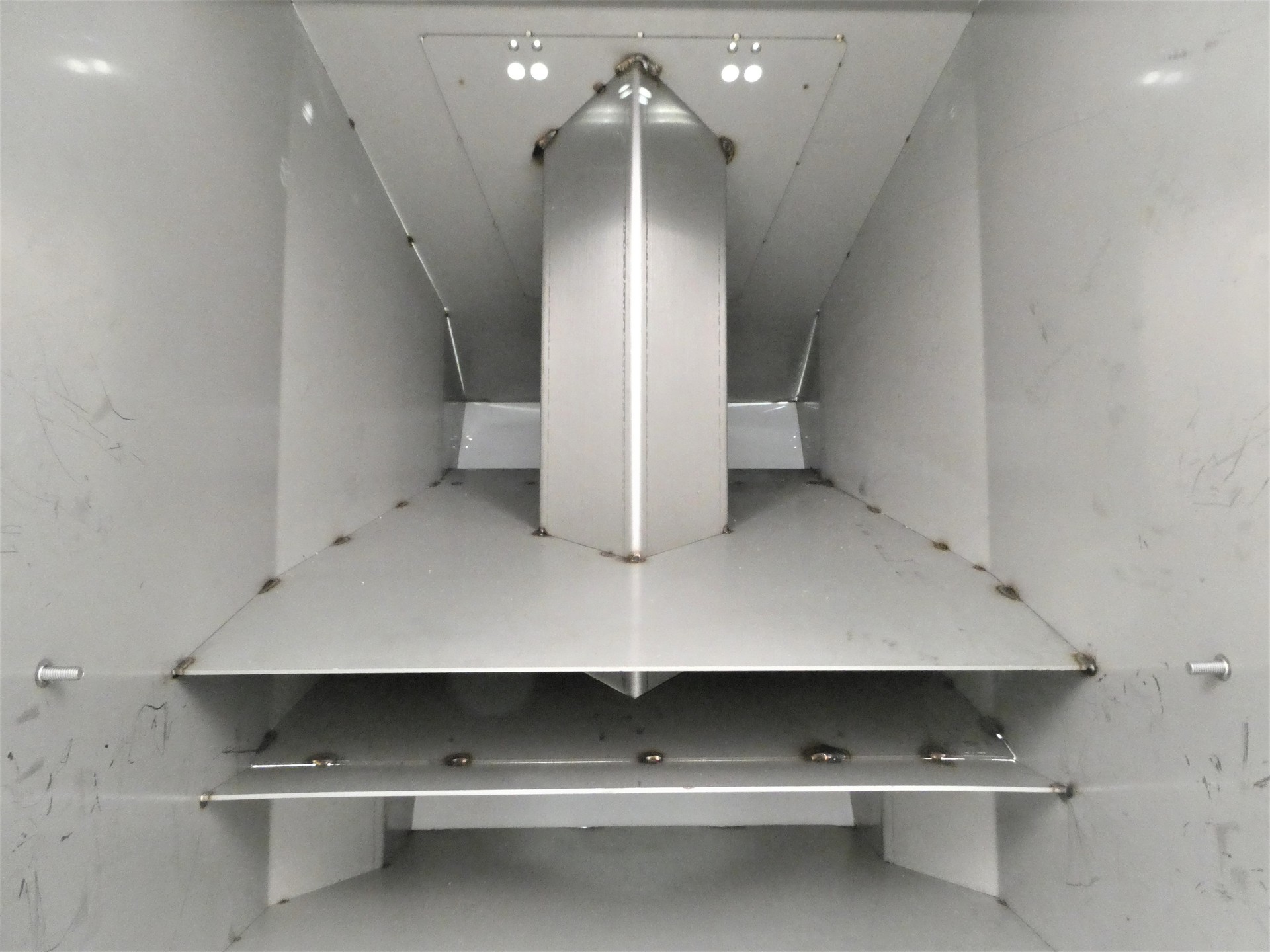

穀物機械のホッパー
安徽捷迅光电技术有限公司 (China)
-
・サイズ: W340 × D520 × H510 mm
-
・精度: ± 0.4 mm
-
・プログラム時間: 3 分
-
・加工時間: 15 分/個
-
・加工数量: - 個
-
・材質: SUS304
-
・板厚: 2.0 mm
-
・作品種類: 量産品
アピールポイント

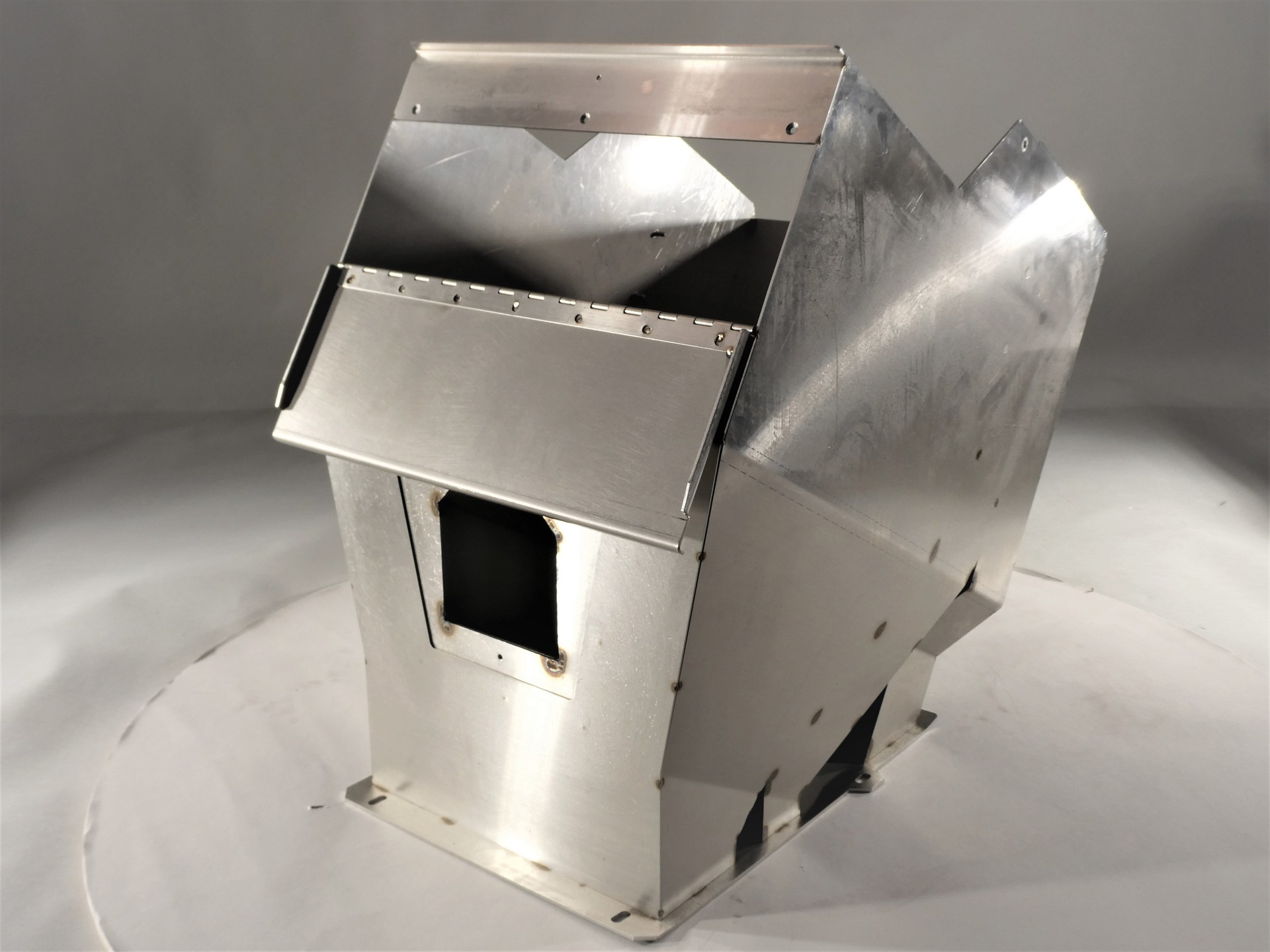

1.最も工夫している所は,定尺の蝶番です。
2.蝶番と主体作品の組立精度が高い
3.量産の際、各部品間の組立行程がとても重要で、治具で仮に位置決めが必要
4.高精度の曲げ角度
5.アマダのFLWで溶接すれば、品質がもっと良い
