第36回優秀板金製品技能フェア
溶接品の部 全26作品
溶接306
技能奨励賞

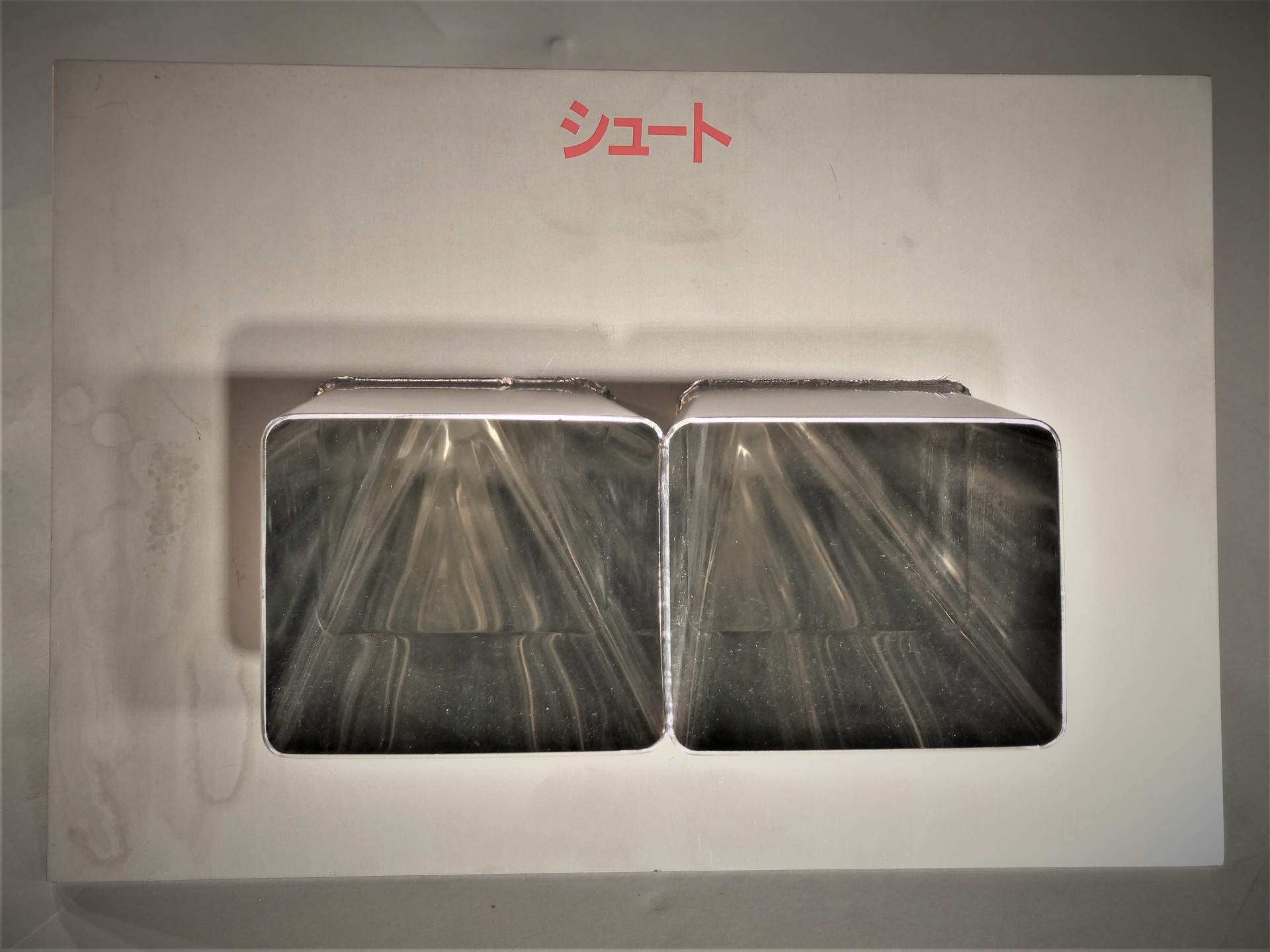

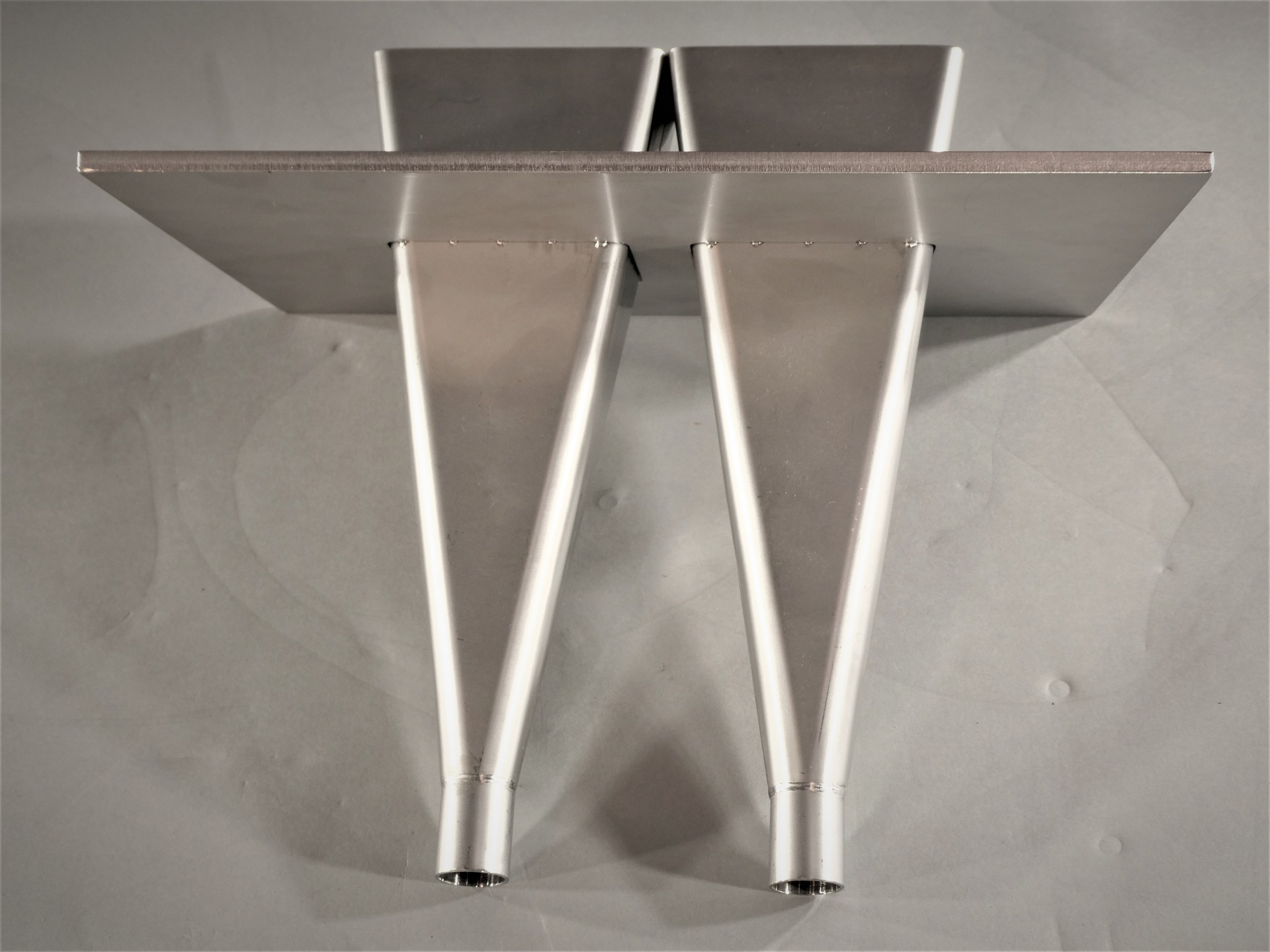

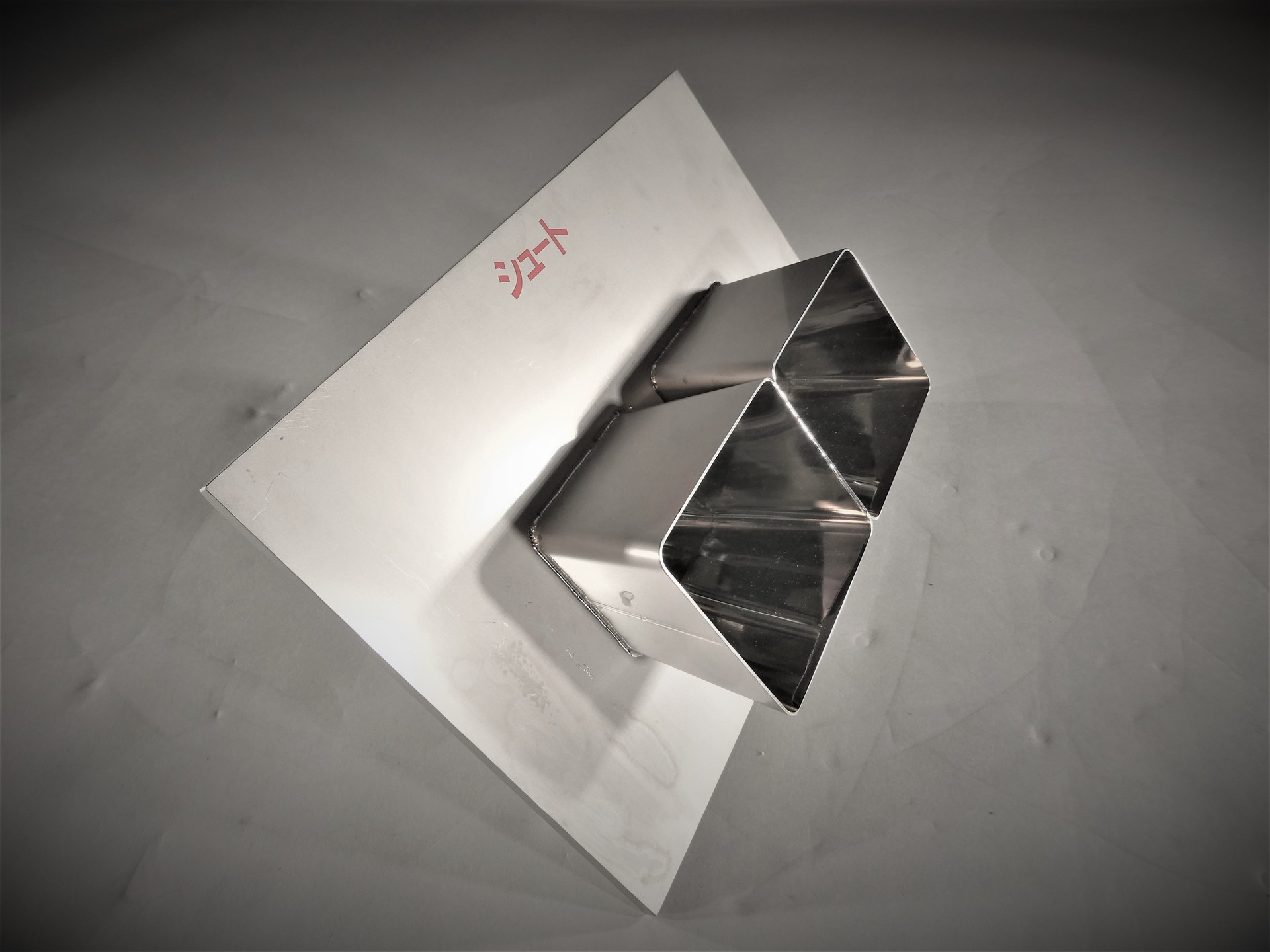

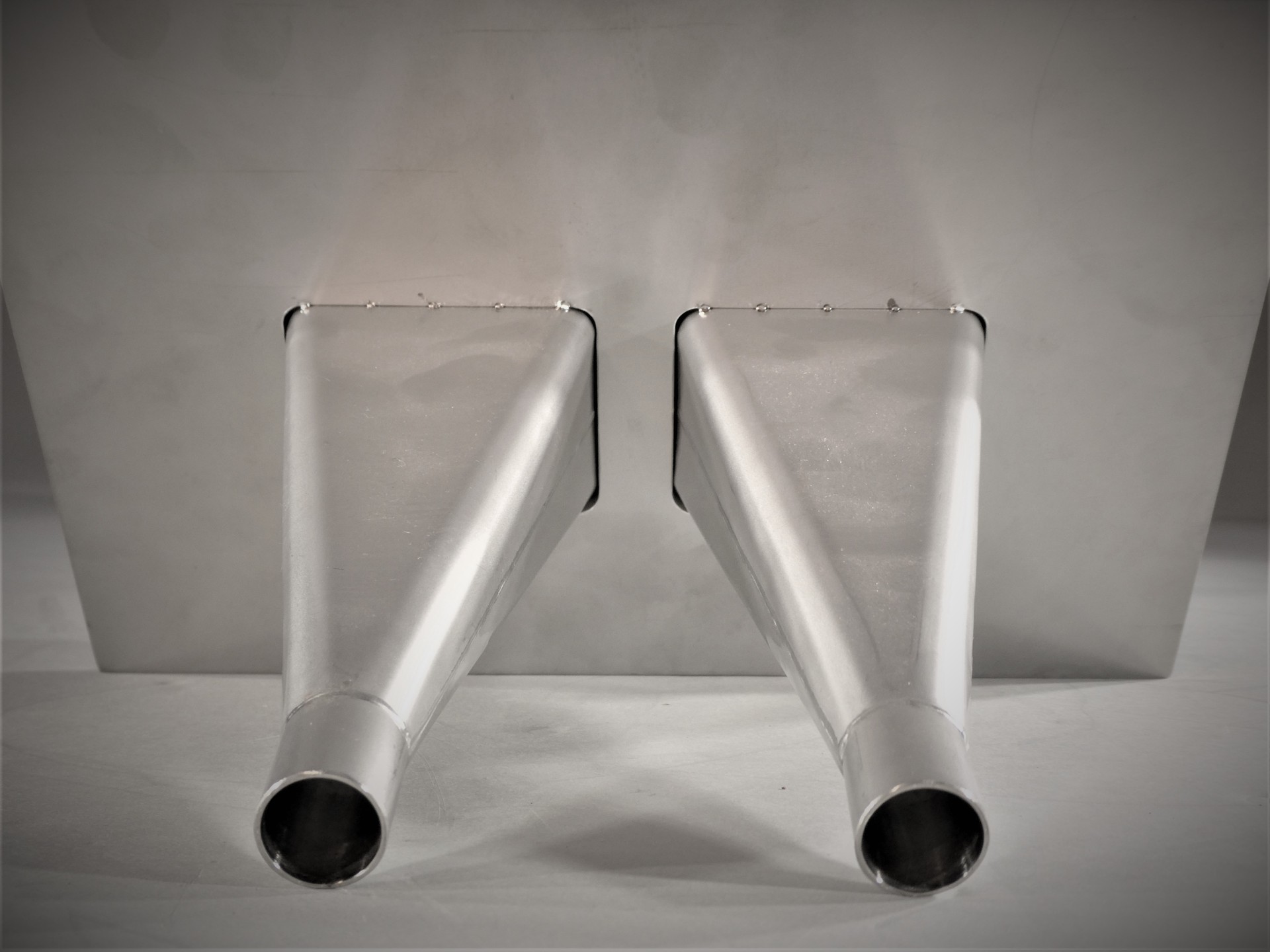

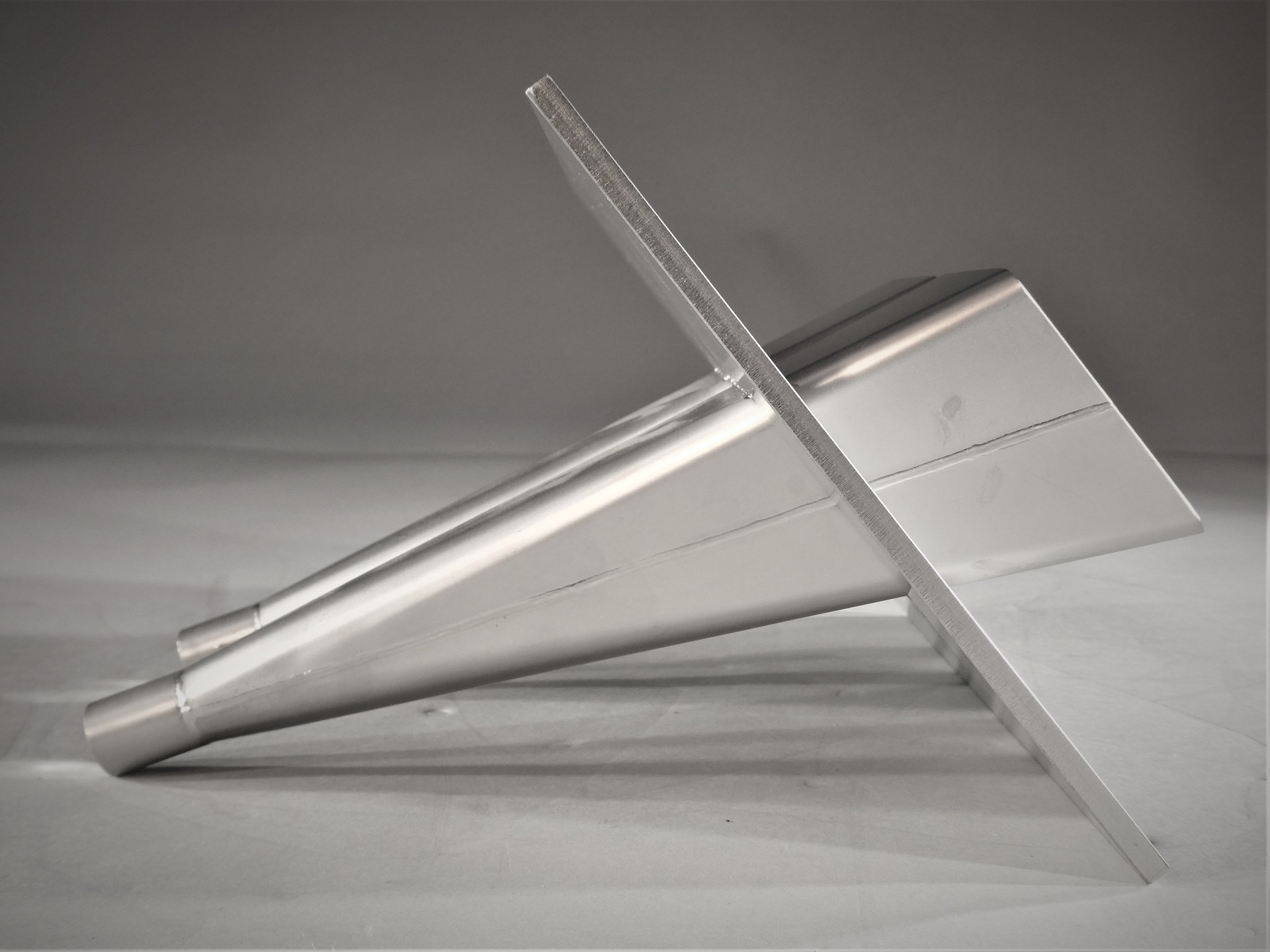

シュート
有限会社 福田鉄工所 (島根県)
-
・サイズ: W300 × D300 × H150 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: 300 分
-
・加工時間: 480 分／個
-
・加工数量: 1 個
-
・材質: SUS304
-
・板厚: 1.2 mm
-
・作品種類: 試作品
加工工程
2D/3D設計
CAD/CAM
レーザ加工
曲げ
溶接
表面仕上げ
アピールポイント
シュートの板厚が薄いため、熱ひずみを考慮してTig溶接しています。
曲げ加工とシュート（SUS1.2t）とベース（SUS6.0t）の溶接（特に内側）を工夫しました。
レーザ溶接していません。
