第36回優秀板金製品技能フェア

学生作品の部 全23作品

学生523

奨励賞(学生)

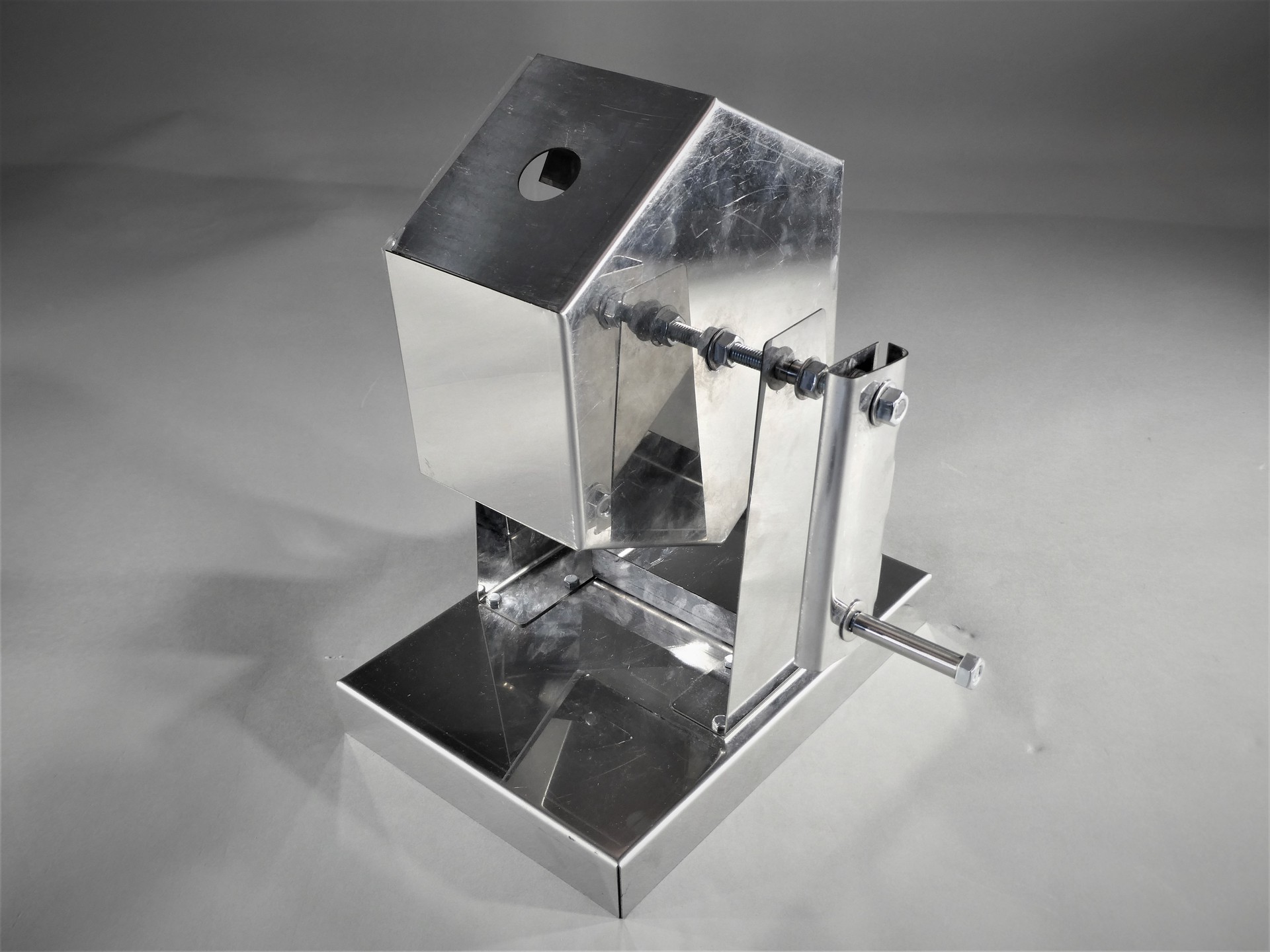

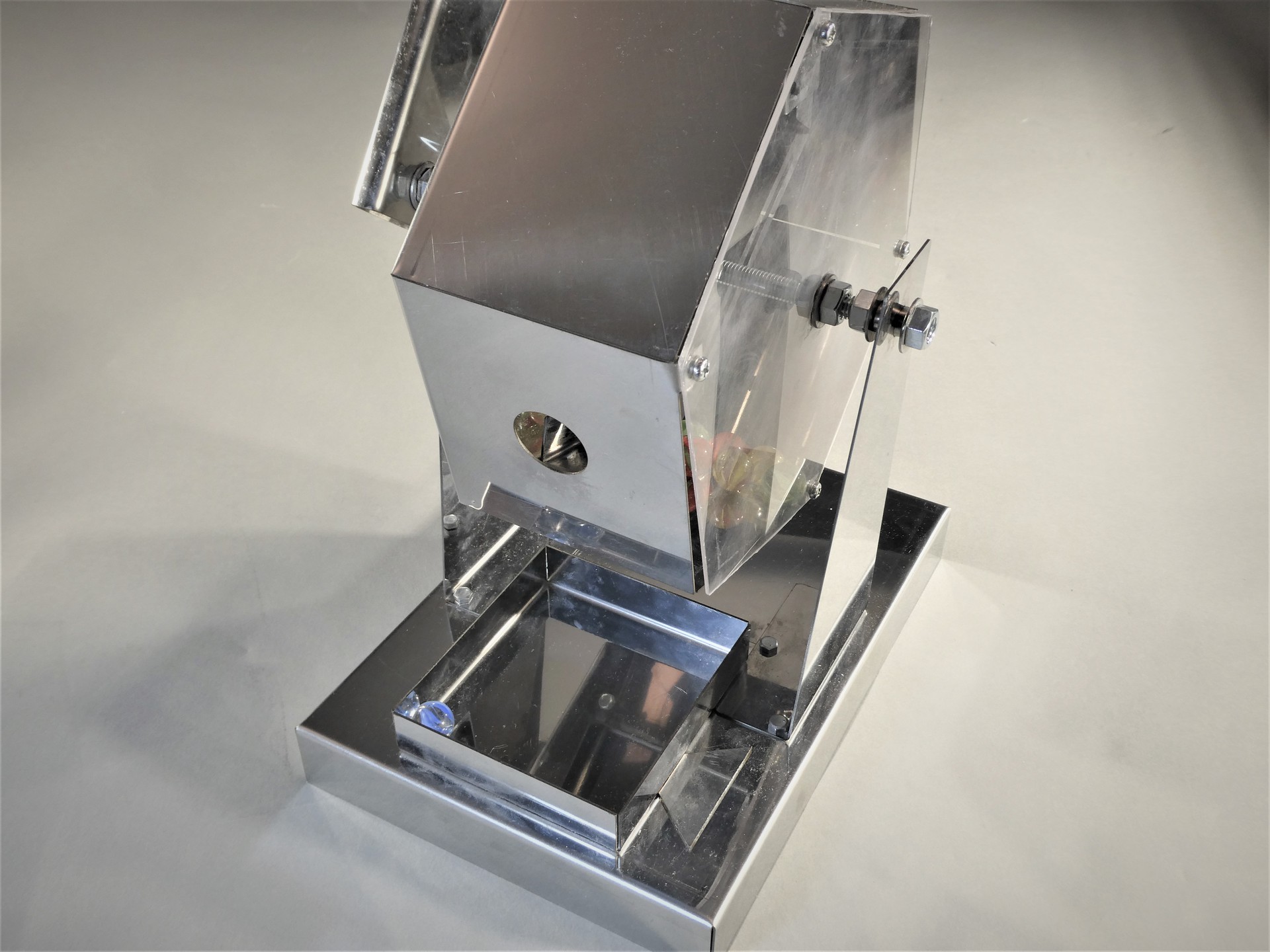

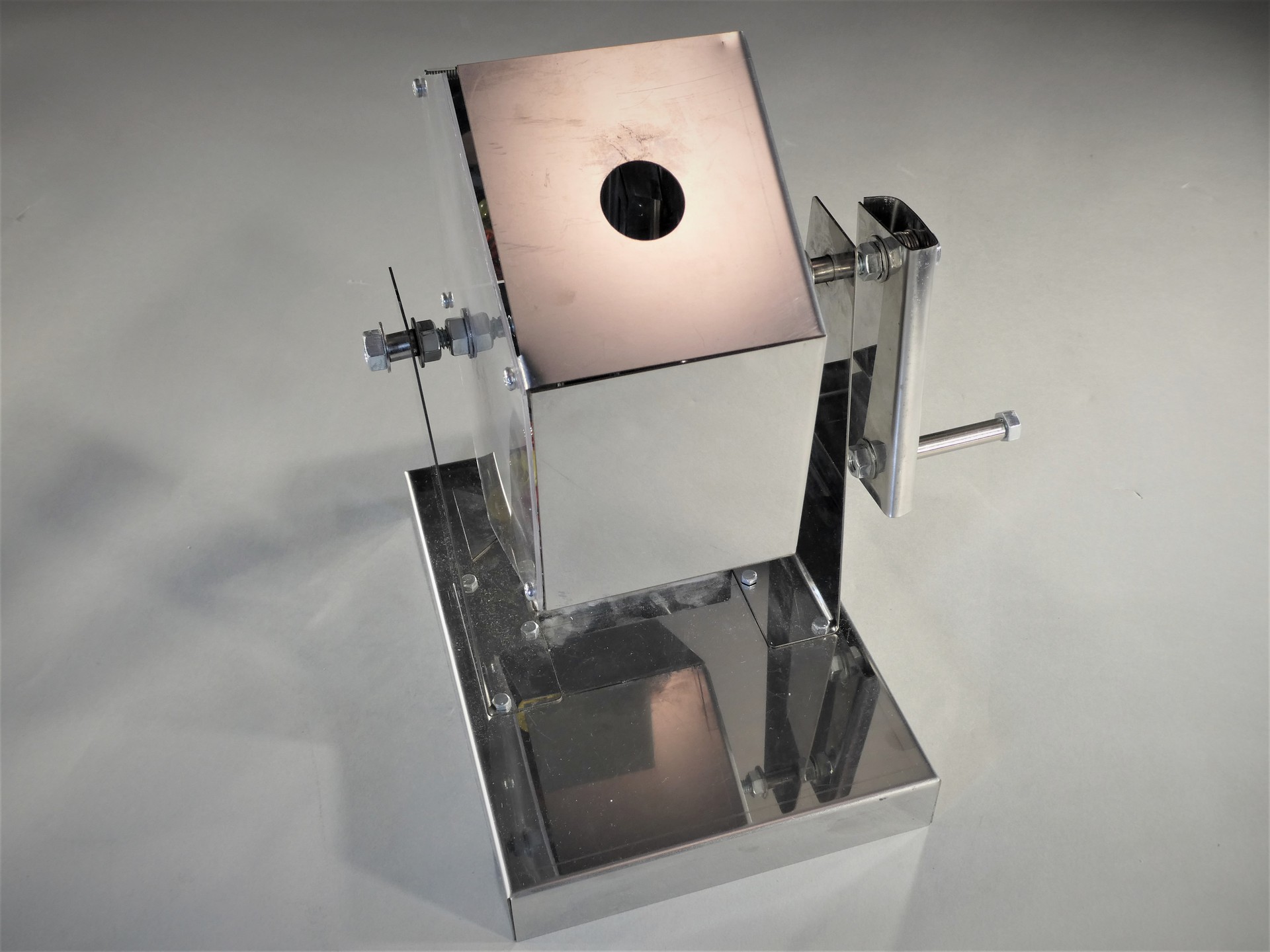

レザーガラポン

兵庫県神戸市立科学技術高等学校 (兵庫県)

  • サイズ: W240 × D255 × H300 mm

  • 精度: ± 1 mm

  • プログラム時間: 20 分

  • 加工時間: 80 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 0.8、1.0 mm

  • 作品種類: オリジナル品

加工工程

  • 試作(ペーパークラフト)

  • CAD/CAM

  • ブランク

  • 組立て

アピールポイント

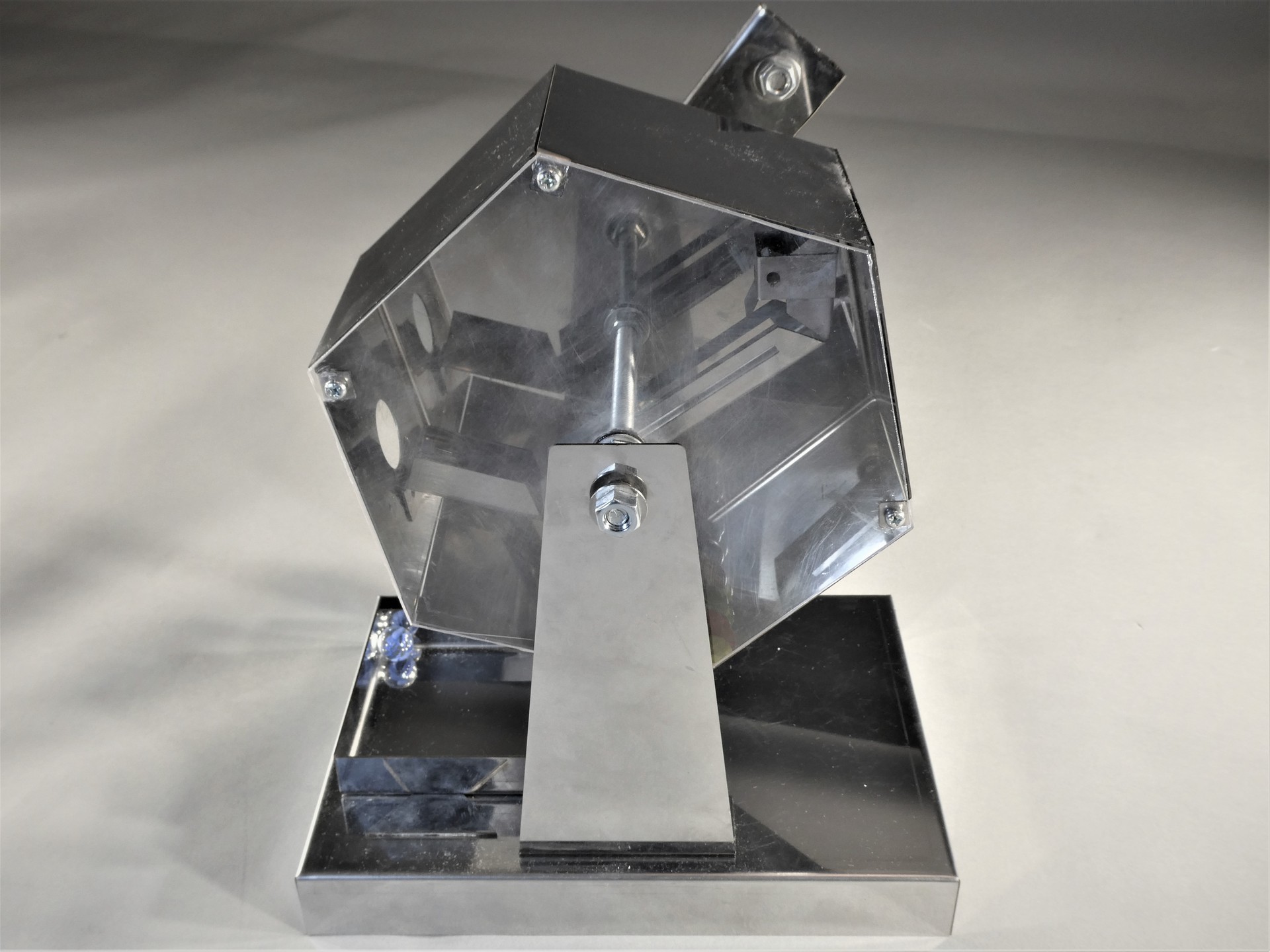

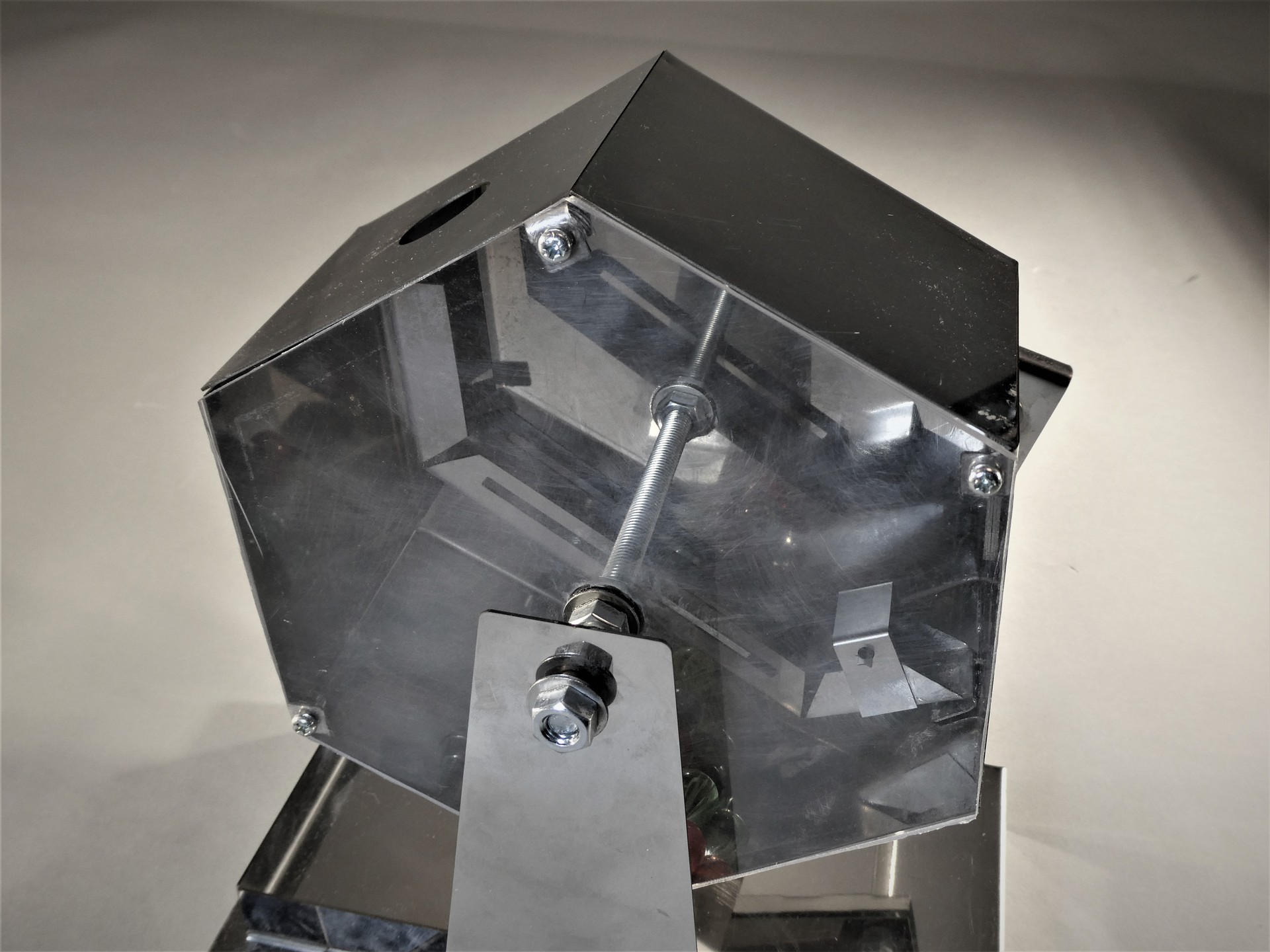

この作品は、ガラガラの中身が見えるように片面をアクリル板にして、普段は見ることができない内部構造をみることができるようにしました。

また、アクリル面をハンドルと逆側とすることで、ガラガラを回す人には中身が見えずに、反対側の人には見えるように作りました。

球の動きが楽しめるようにスロープをつくり、球がスロープを転がる様子をみることができますし、球の動きを見やすくするためにスロープのガイド部分に窓穴を設けて球が見やすくしました。

時々、球が同時に2つ、スロープに入ってしまうアクシデントがあり、1つずつ球が入るような仕組みも追加しております。
