第36回優秀板金製品技能フェア
学生作品の部 全23作品
学生522
奨励賞（学生）
ノギスですよ！
兵庫県神戸市立科学技術高等学校 (兵庫県)
-
・サイズ: W255 × D70 × H3 mm
-
・精度: ± - mm
-
・プログラム時間: 20 分
-
・加工時間: 80 分／個
-
・加工数量: 1 個
-
・材質: SUS304
-
・板厚: 1.0、2.0 mm
-
・作品種類: オリジナル品
加工工程
ペーパークラフト
CAD/CAM
ブランク
接合組立て
研磨
アピールポイント

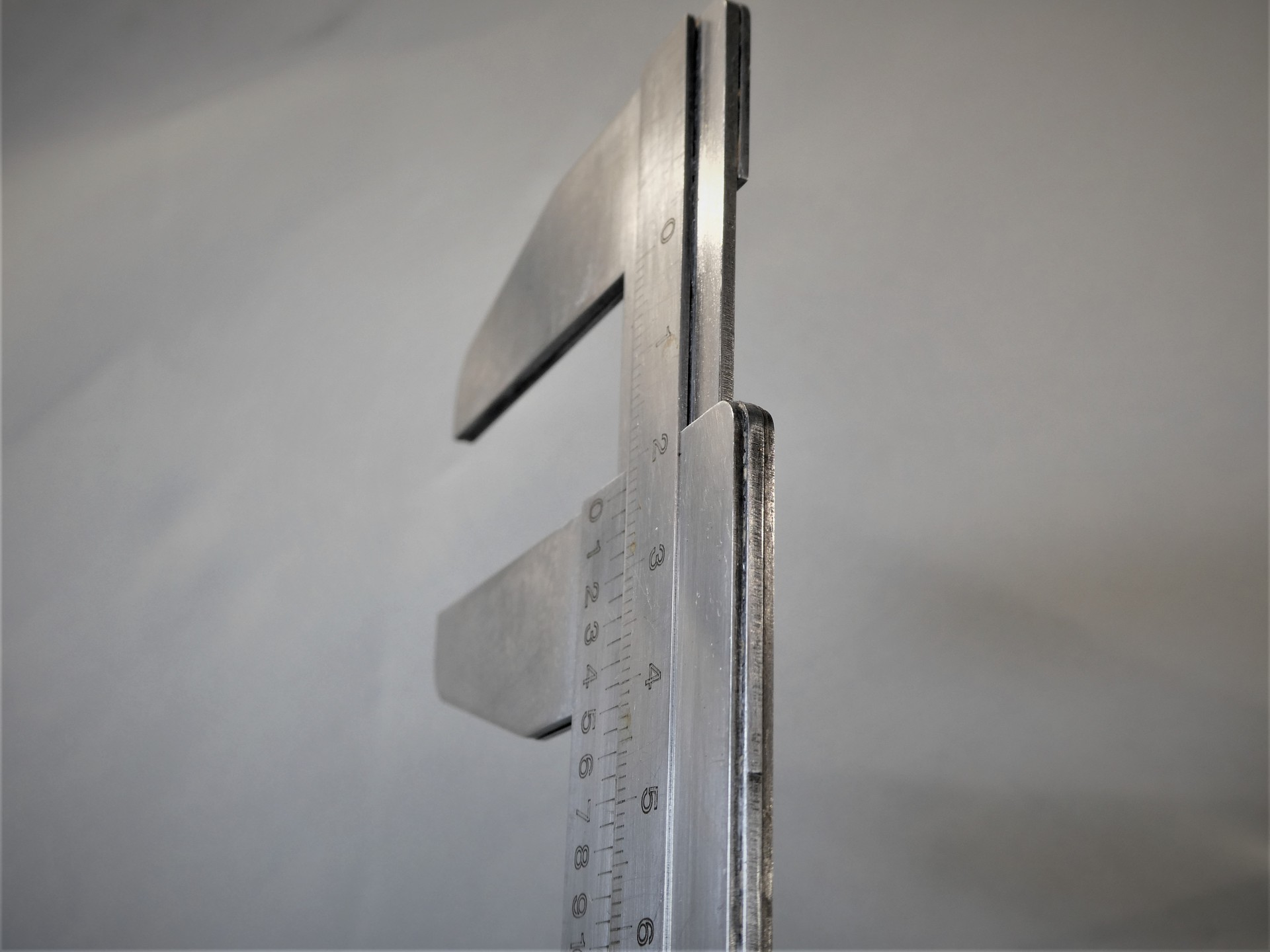

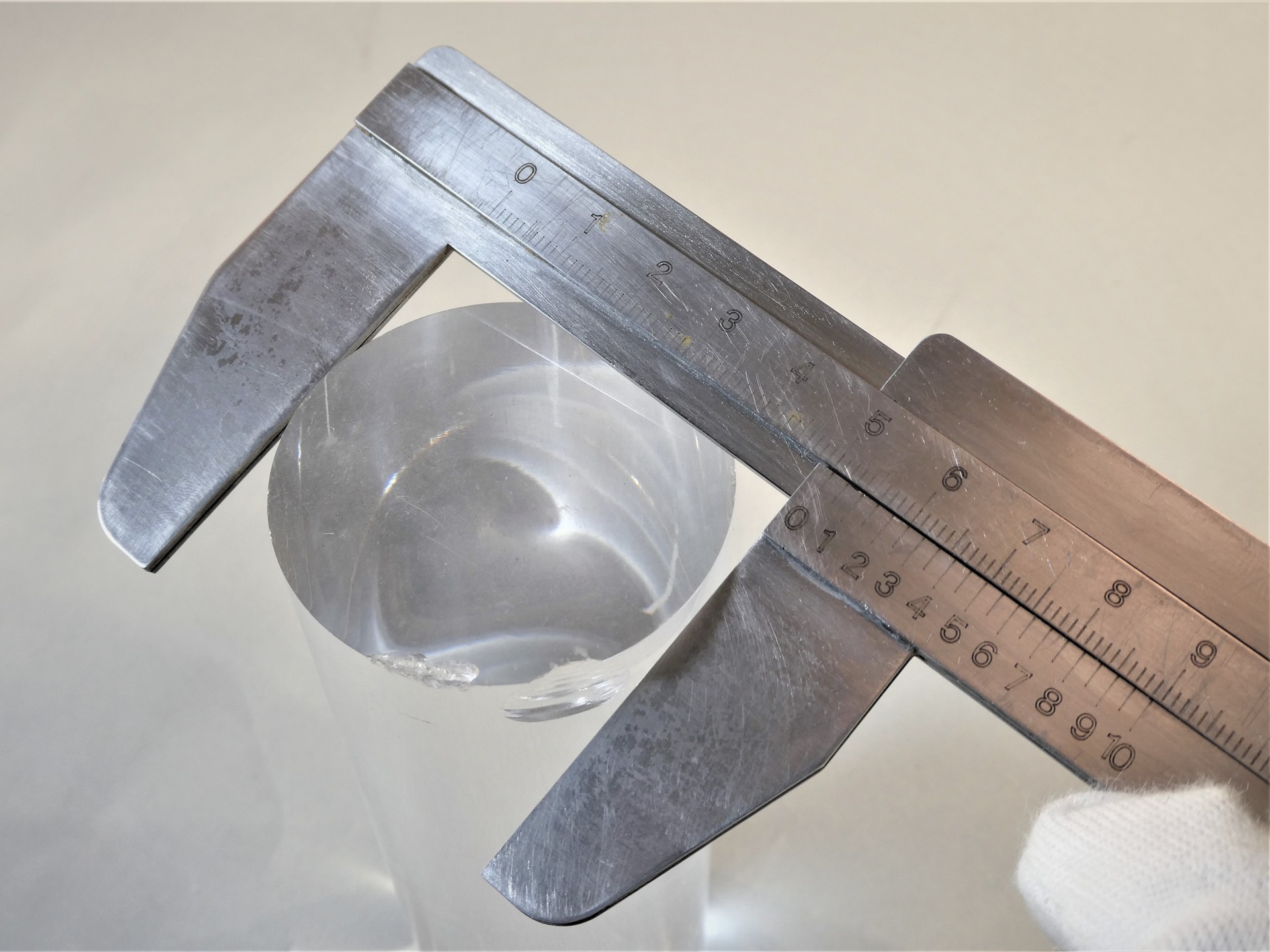

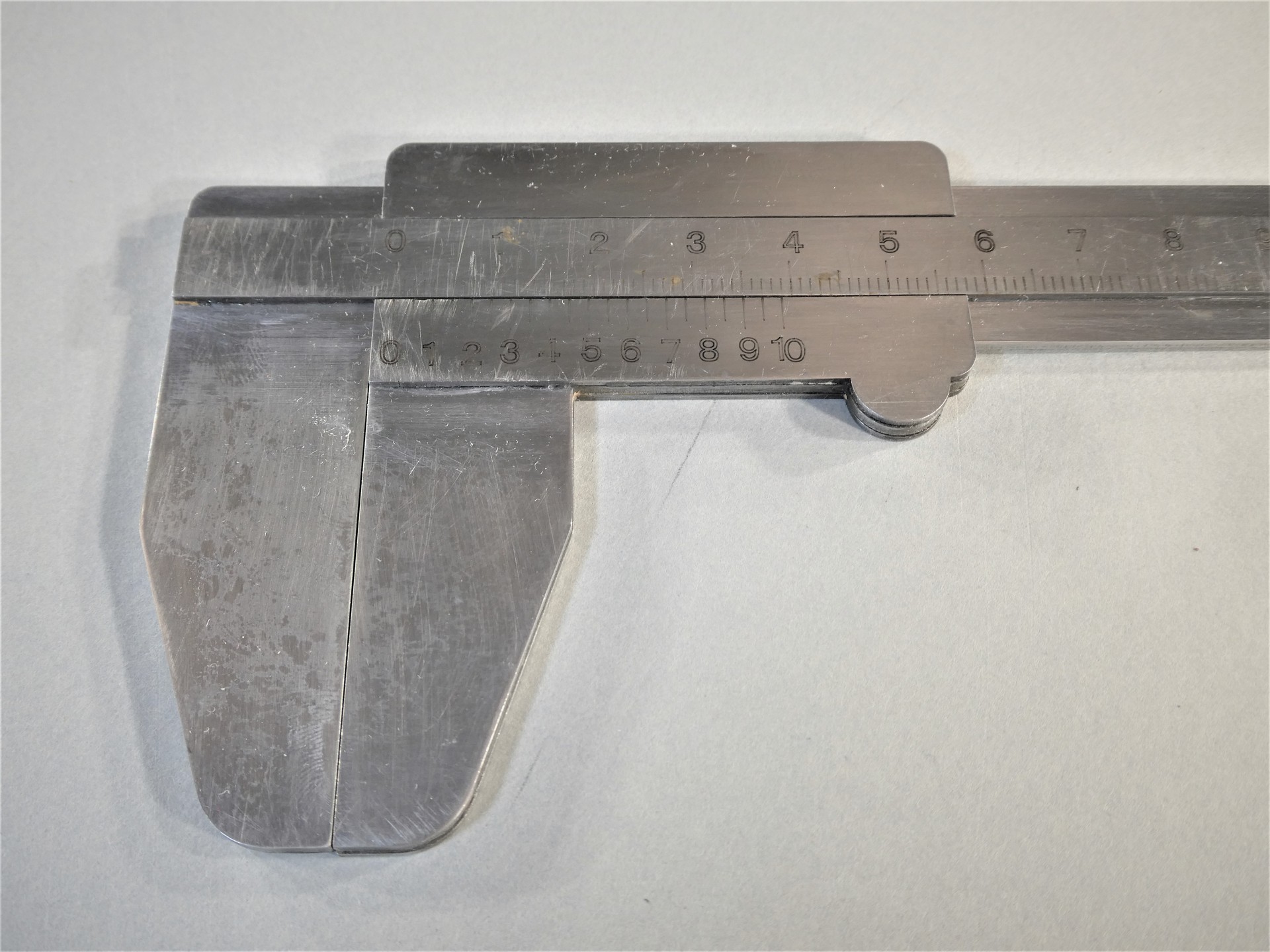

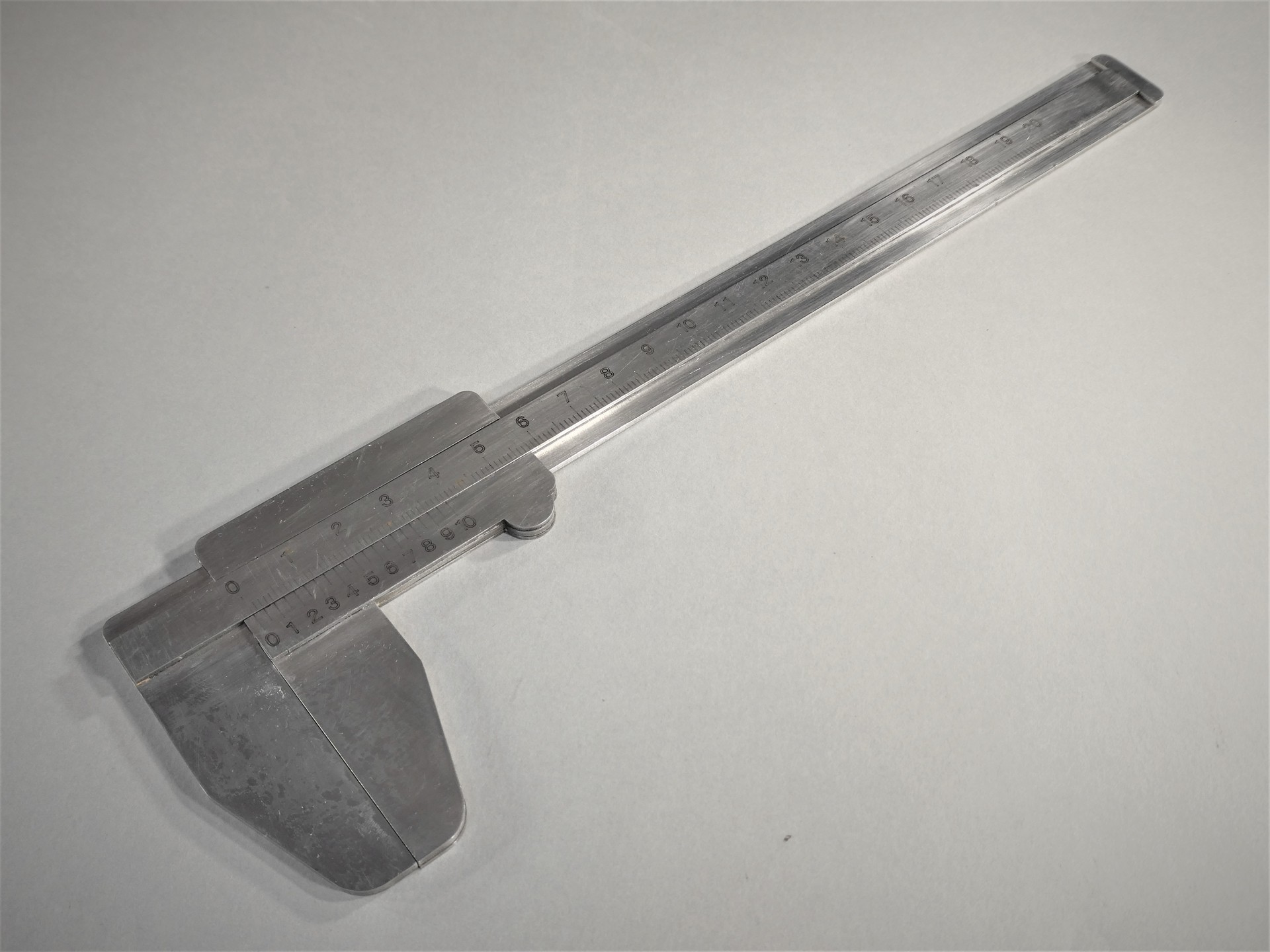

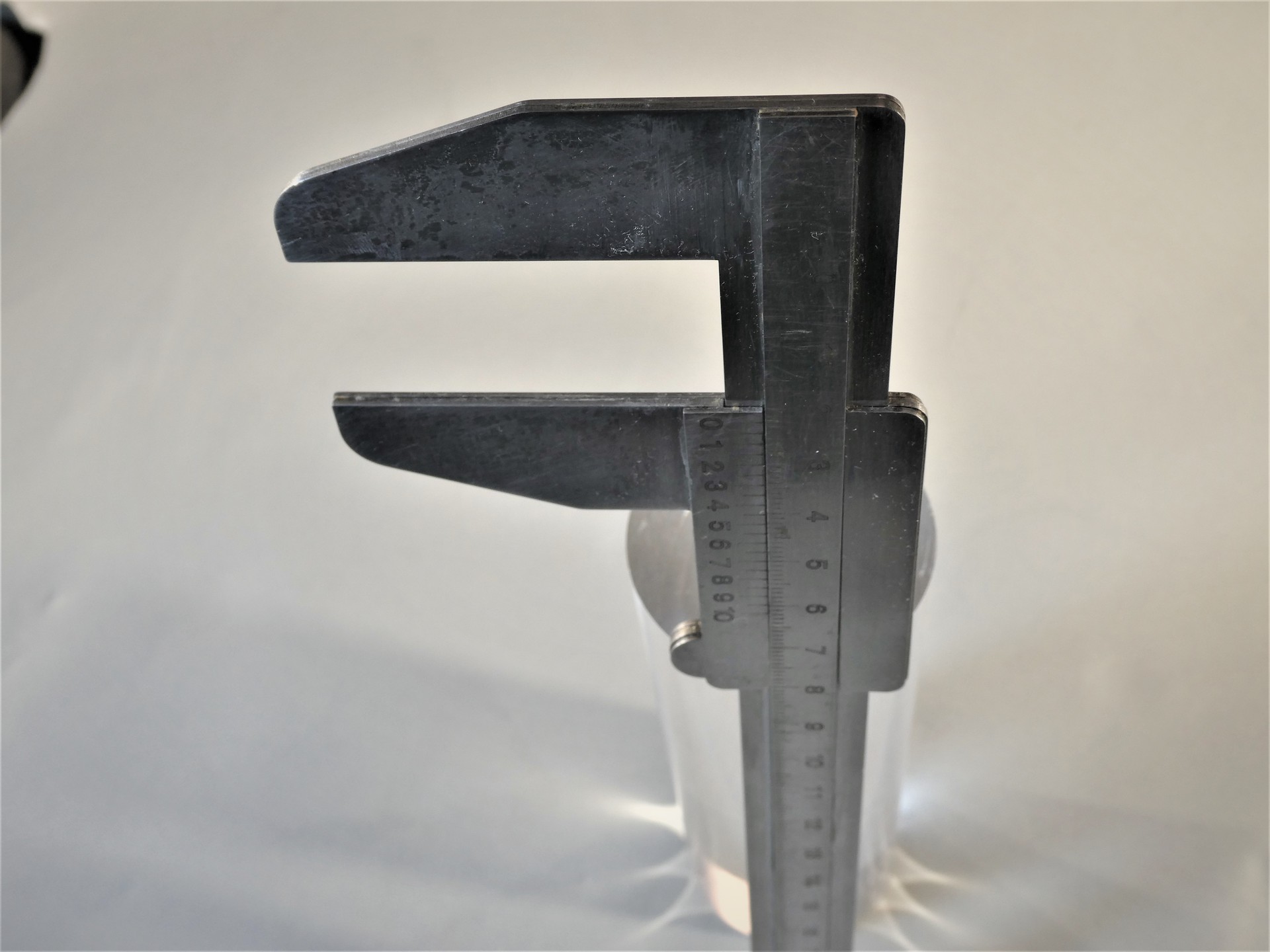

ノギスを製作する上で、見た目だけの完成度を上げても意味が無いと思い、材料に数値のケガキを入れて貼り付けました。
パッと見は変わらいが、完成後の検査で２㎜程度の誤差が発生して何度もやり直しました。
この誤差を無くすために、紙で製作した目盛り部品のケガキ寸法を大きく変更しました。これにより寸法の誤差が無くなり、品質が上がりました。
作品の重さも意識して、ベースとなる部品の板厚を厚くしましたが、そのお蔭で重量感のあるノギスになりました。
実際に使用する際を想定して、ケガを防止する目的でフィレットを入れるなどの工夫をしました。何名かに実際に使用して頂きましたが、ケガをすることなく使用できました。
