第36回優秀板金製品技能フェア

学生作品の部 全23作品

学生520

奨励賞(学生)

兵庫県神戸市立科学技術高等学校 (兵庫県)

  • サイズ: W120 × D90 × H120 mm

  • 精度: ± - mm

  • プログラム時間: 30 分

  • 加工時間: 20 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 0.3 mm

  • 作品種類: オリジナル品

加工工程

  • 試作(ペーパークラフト)

  • CAD/CAM

  • ブランク

  • 接合組立て

アピールポイント

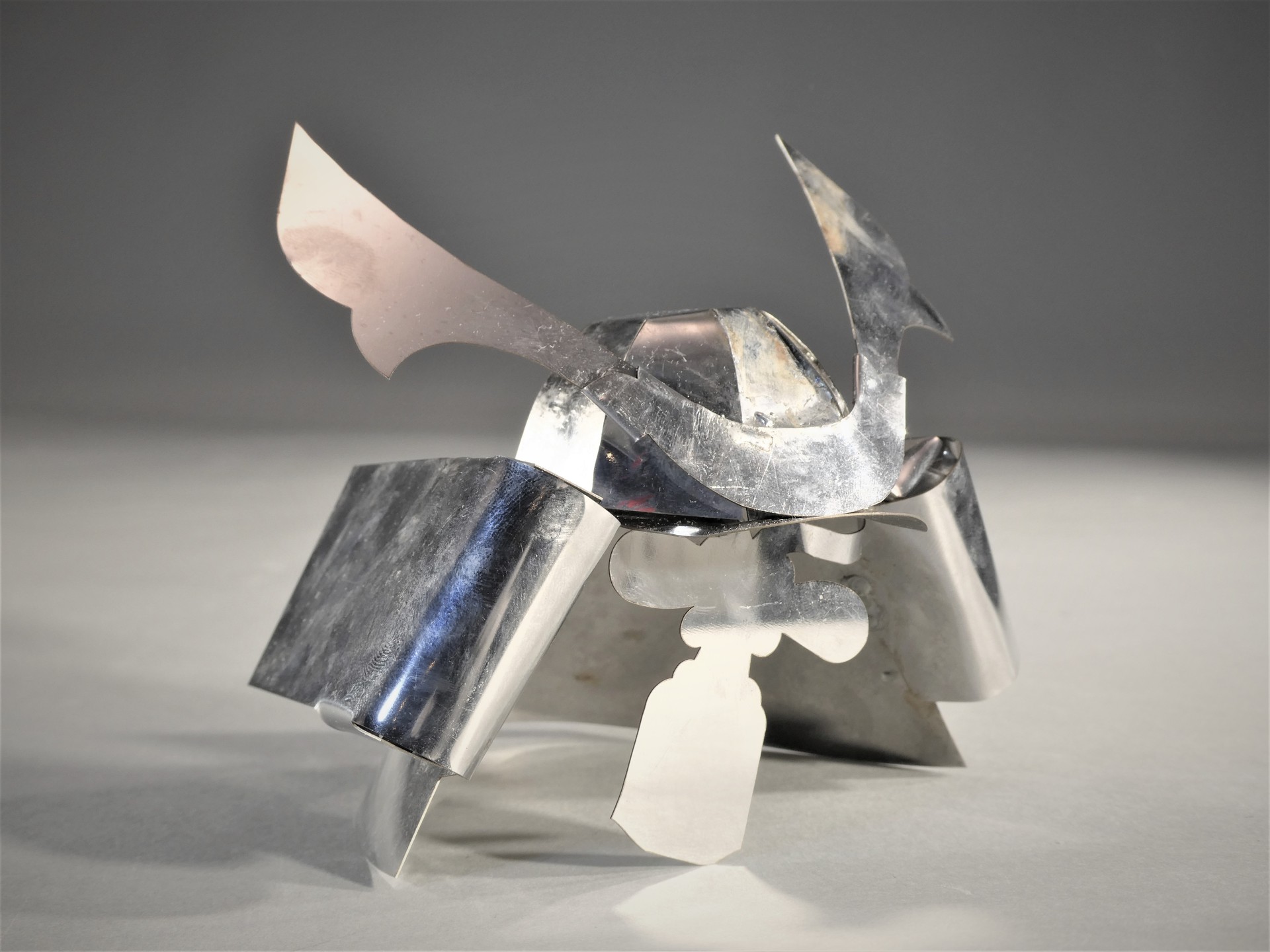

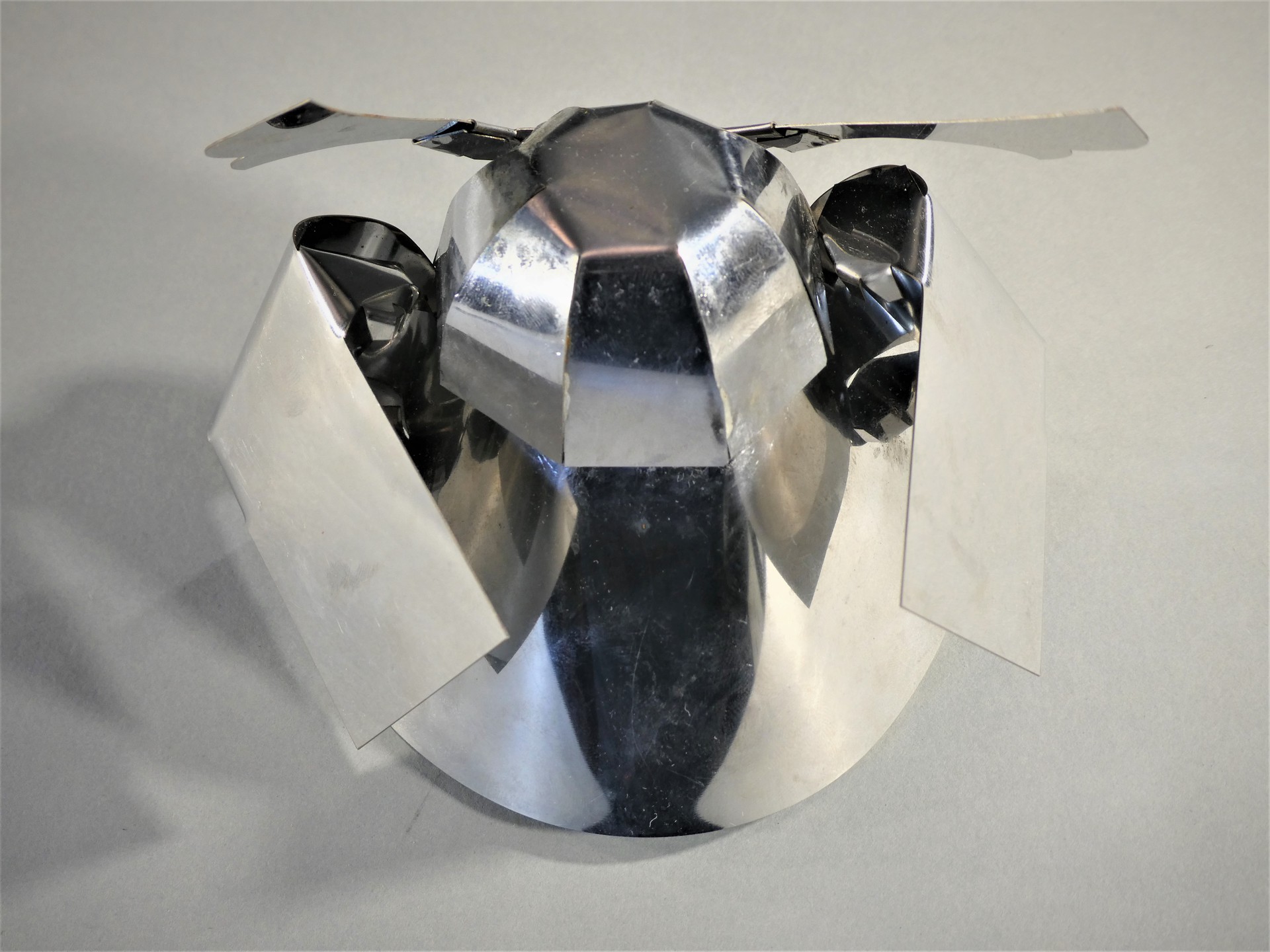

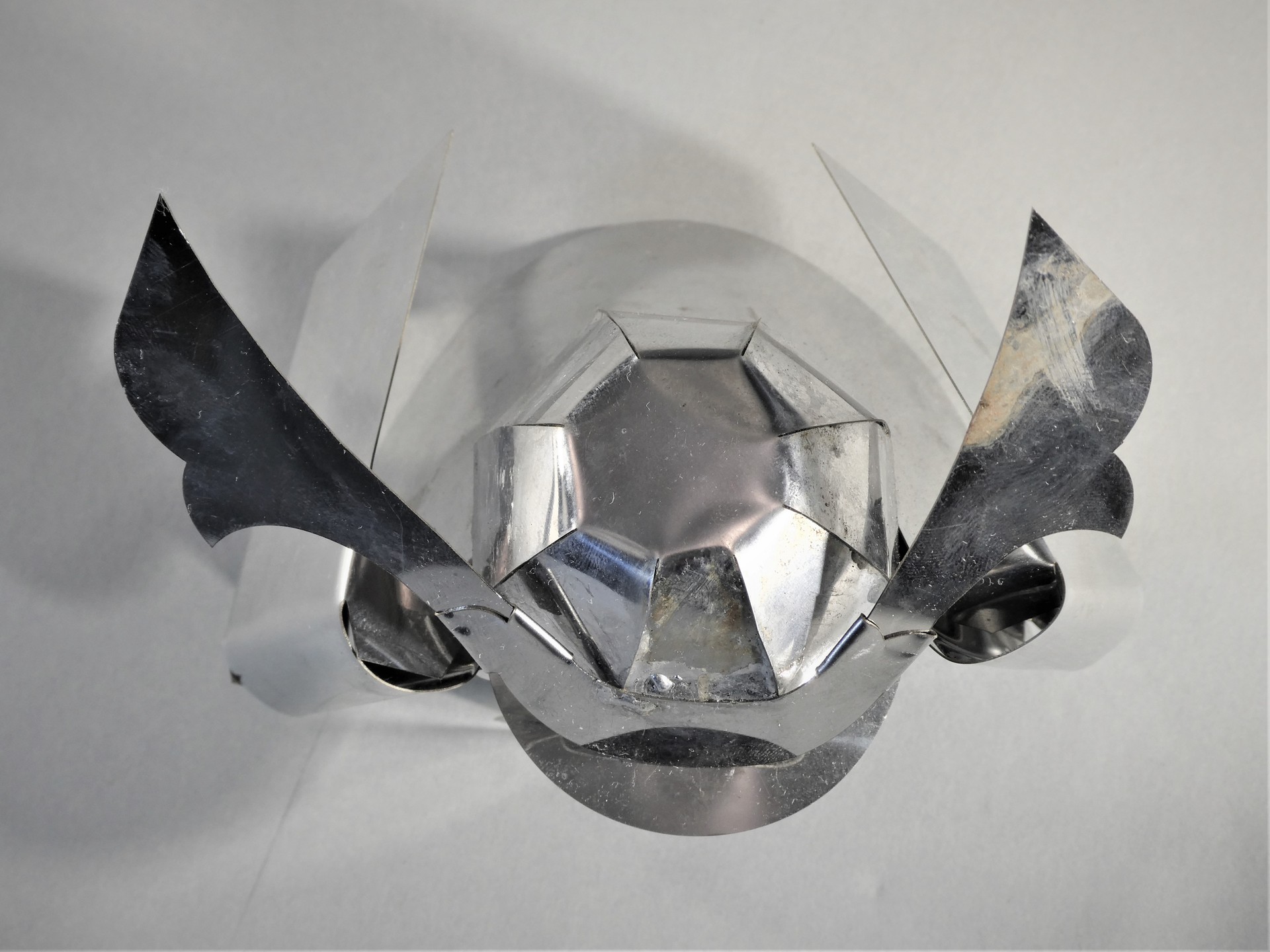

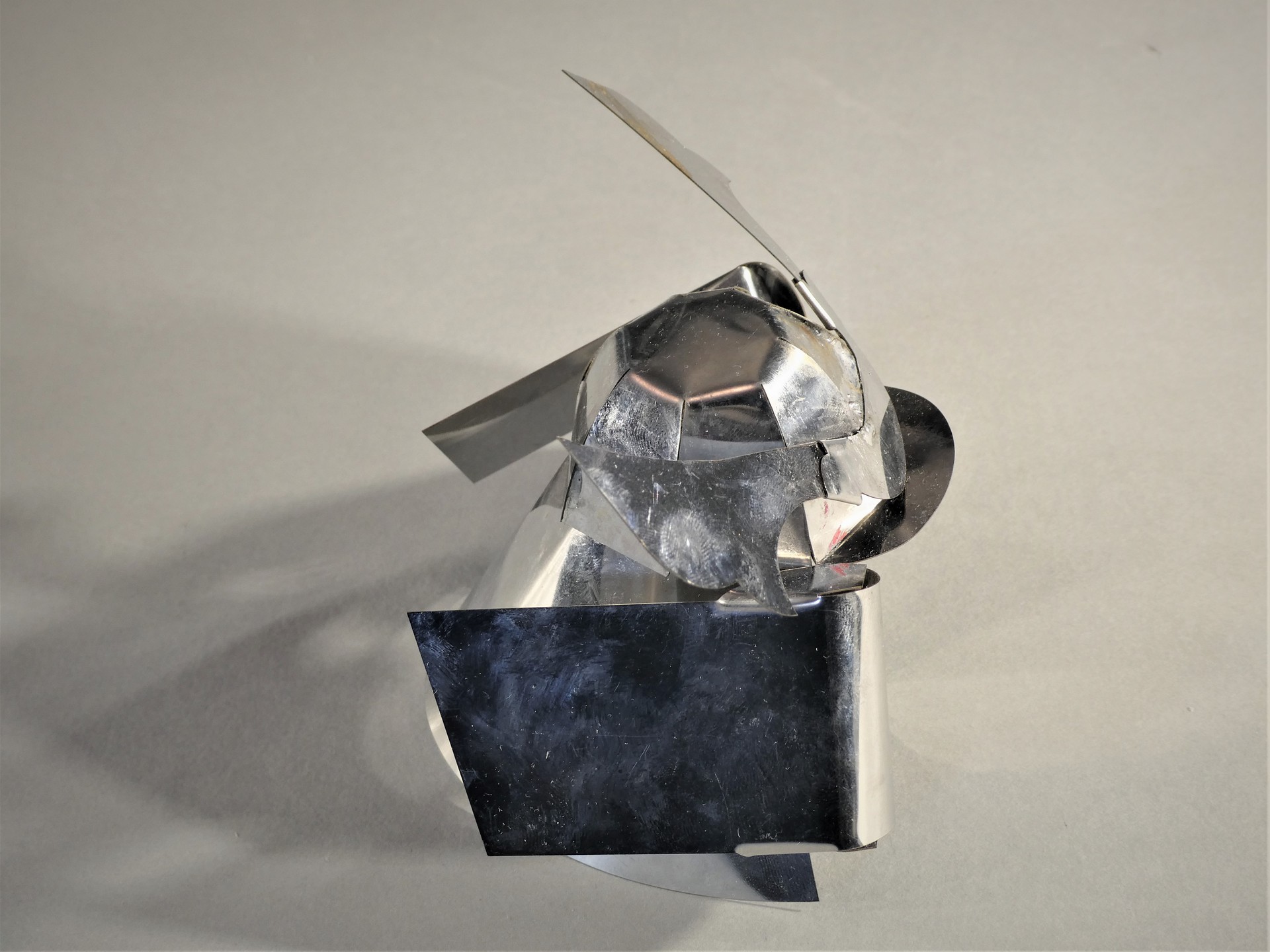

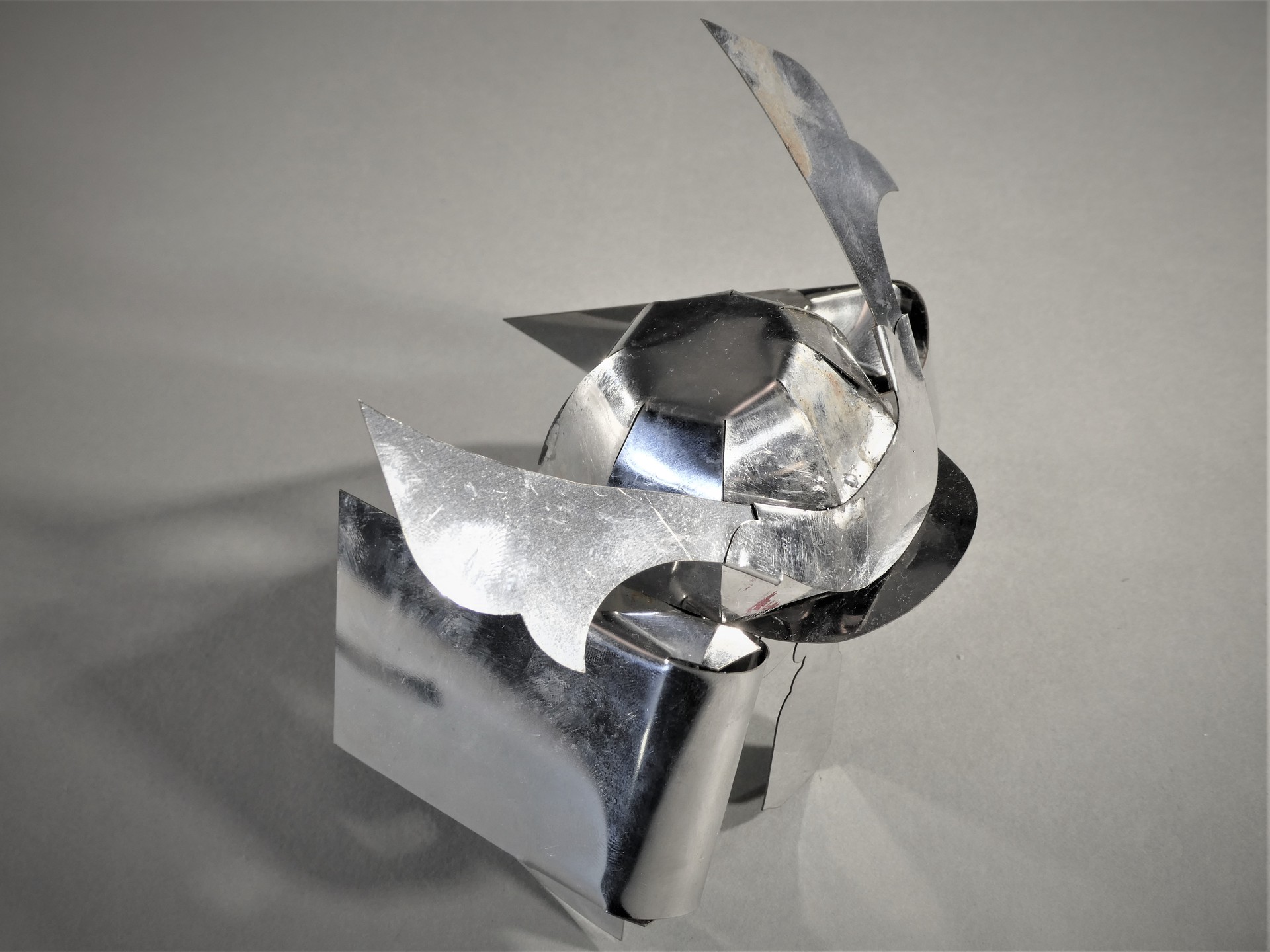

今回の兜を製作するにあたり、インターネット上にあるデータを参考にして大まかな形を決定しました。

レーザ加工機で製作する前に、予めペーパークラフトで形の特性を把握することで効率的に組み立てられる分割ポイントや分割数を決定しました。

それらを基にCAD図面を起こして、レーザ切断機でパーツを切り出して、各パーツを手曲げ加工しました。

曲げ加工が済んだ9つのパーツをはんだごてで接合して兜を組立ました。

パーツの接続部分はバリ取り作業を省略するなど工程の短縮を図りました。

はんだごてで接合した部分は紙やすりを用いて綺麗に磨きました。

兜の吹き返し部分をきちんと立たせるために、間に板を挟んで立体感を出すように工夫しました。

しろこの部分は湾曲がきれいに見える様に試作を繰り返して最適なバランスを導き出しました。
