第36回優秀板金製品技能フェア

単体品の部 全107作品

単体098

技能賞

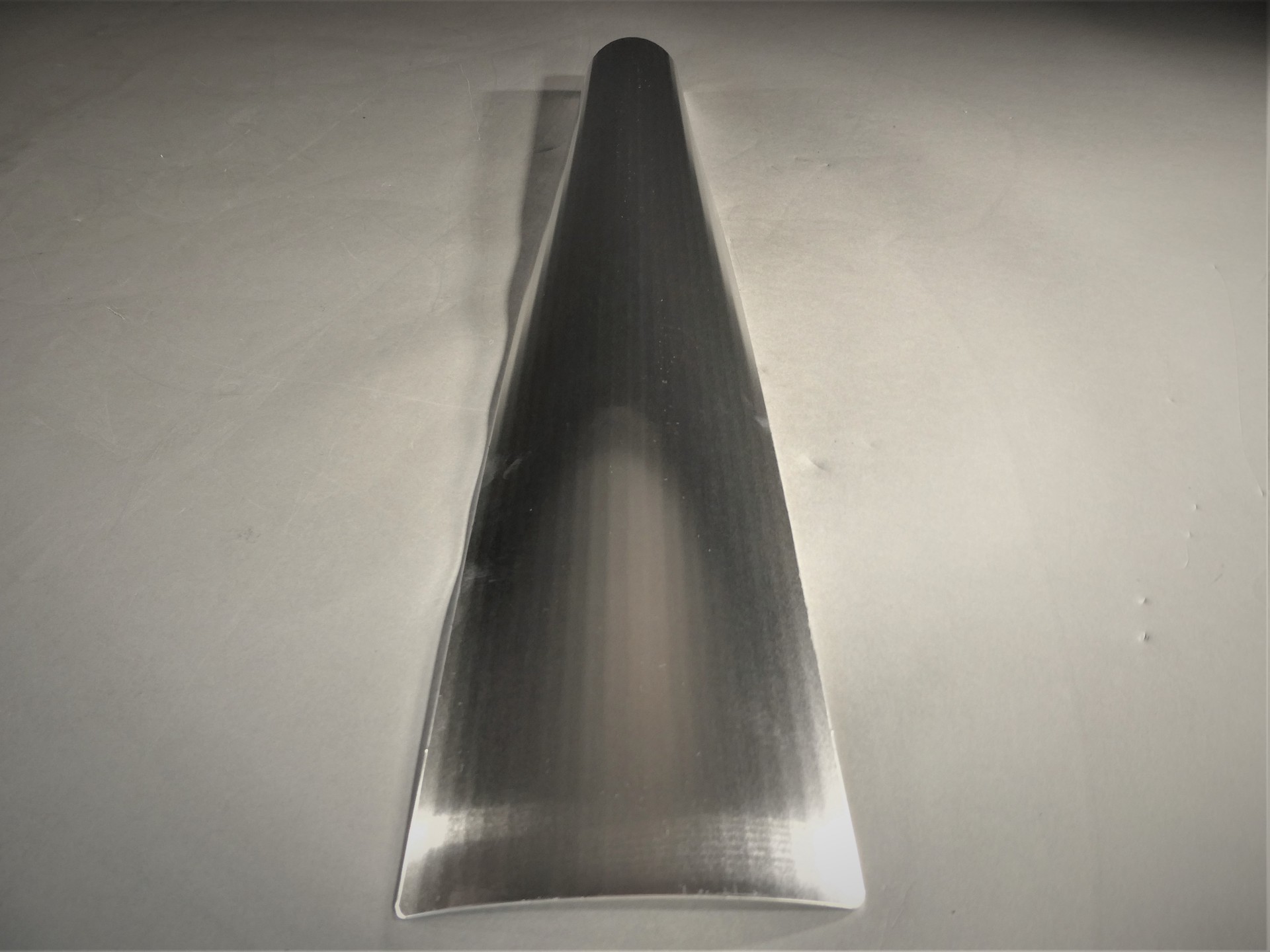

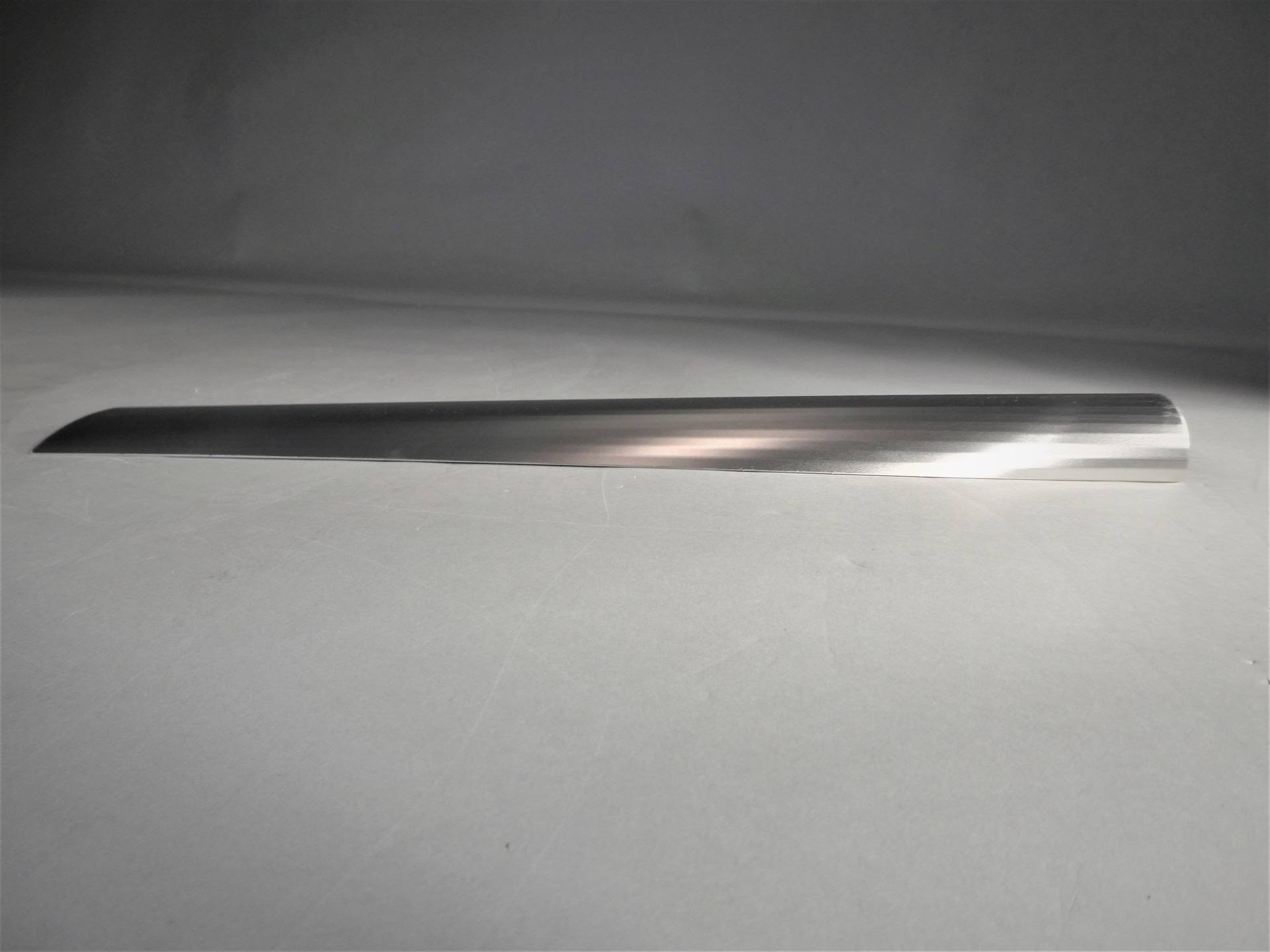

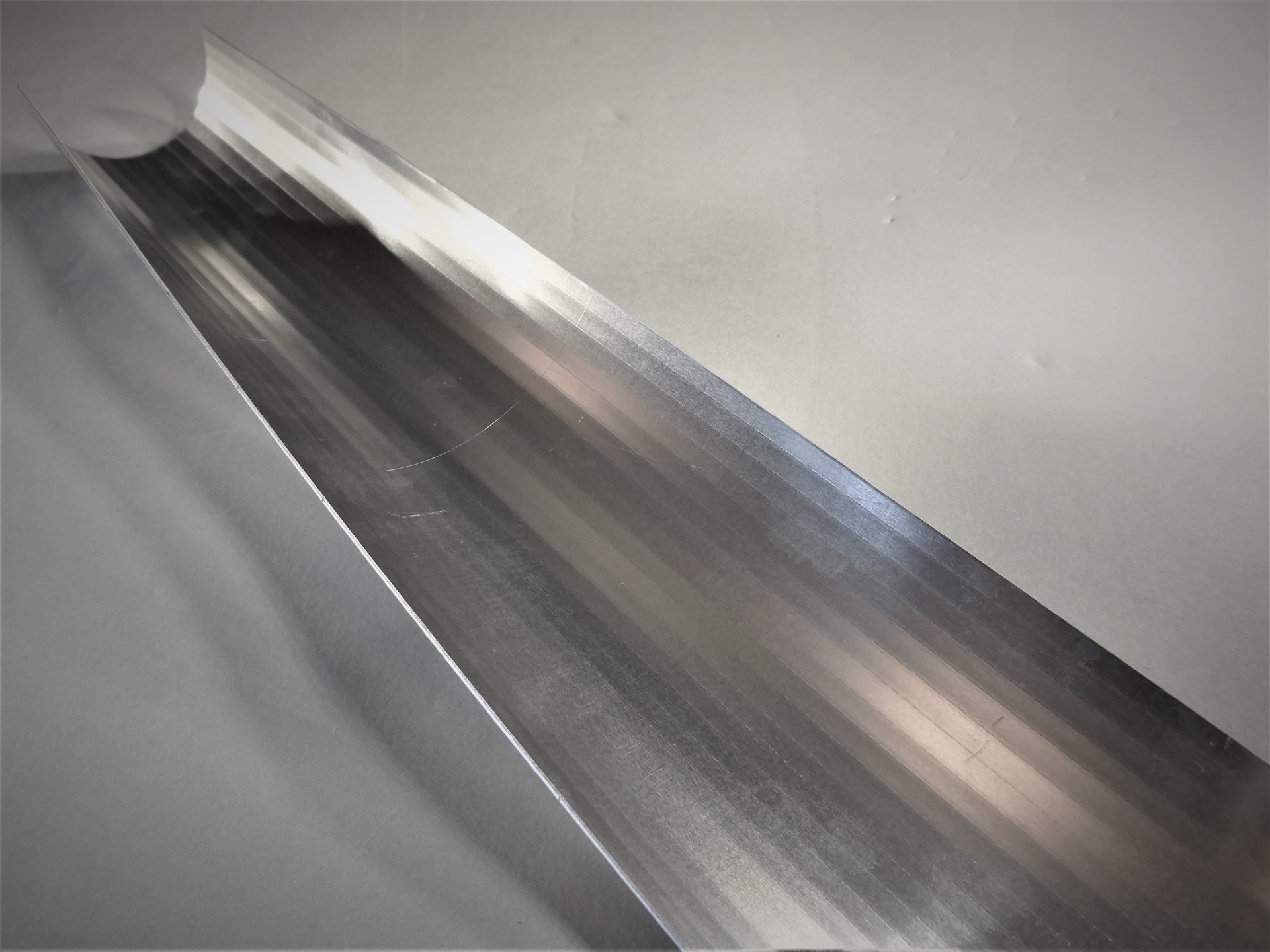

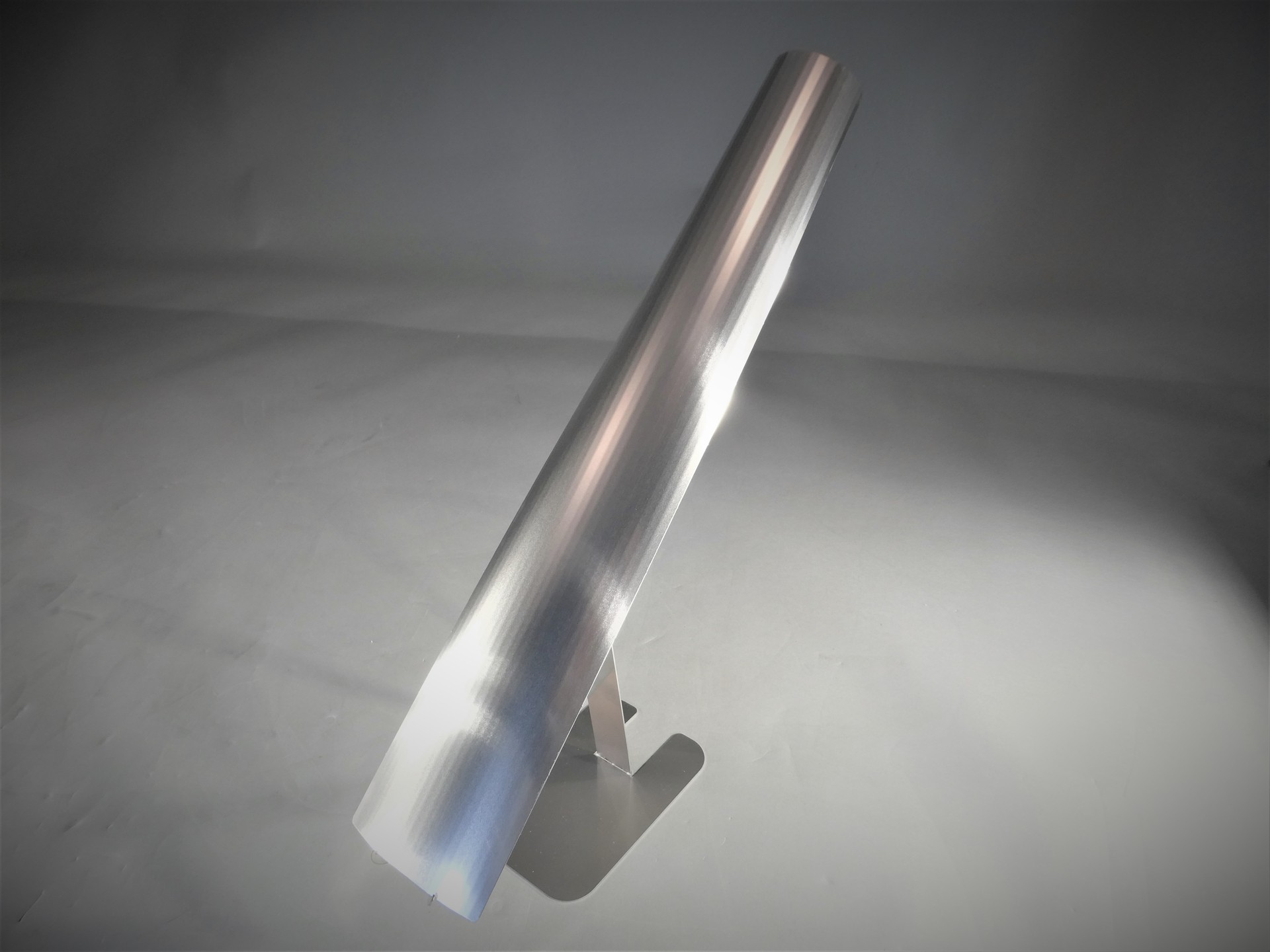

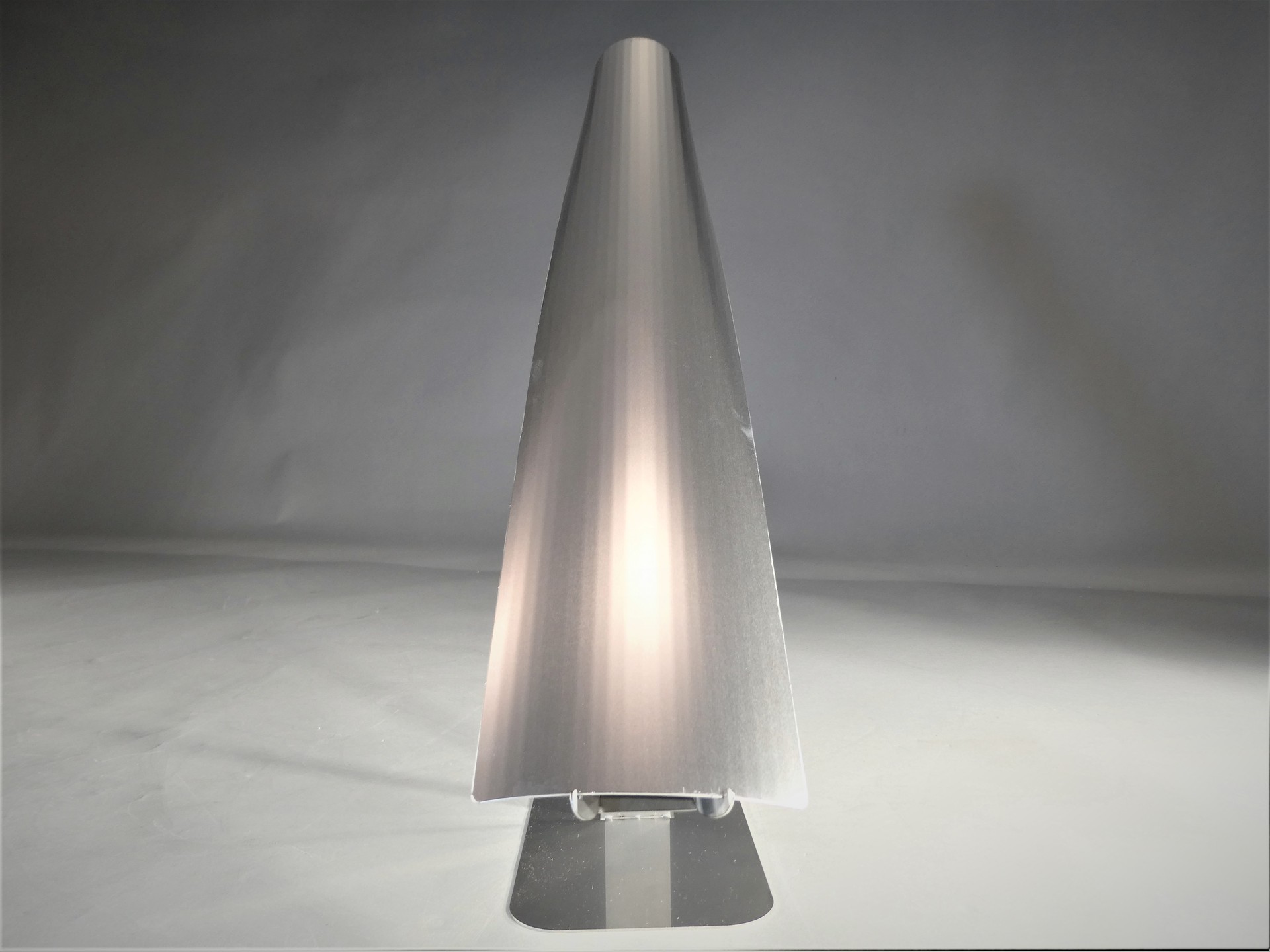

Unbalanced bend

田中電工 株式会社 (大阪府)

  • サイズ: W100 × D500 × H40 mm

  • 精度: ± 0.5 mm

  • プログラム時間: 30 分

  • 加工時間: 108 分/個

  • 加工数量: 2 個

  • 材質: A5052

  • 板厚: 1 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • プログラム

  • パンチング加工

  • 曲げ

アピールポイント

■曲げ荷重をコントロールして製作しました。

 ・一般的な2軸のベンダーならば、ある程度の曲げ荷重調整は可能であるが、2点間を一定の変化量で荷重をコントロールする事は、曲げ幅が広ければ広い程意外と難しい。

 ・RGのパンチホルダーでのハイト調整ノウハウにより、幅が広い曲げでの一定偏荷重曲げを実現。
