第36回優秀板金製品技能フェア
単体品の部 全107作品

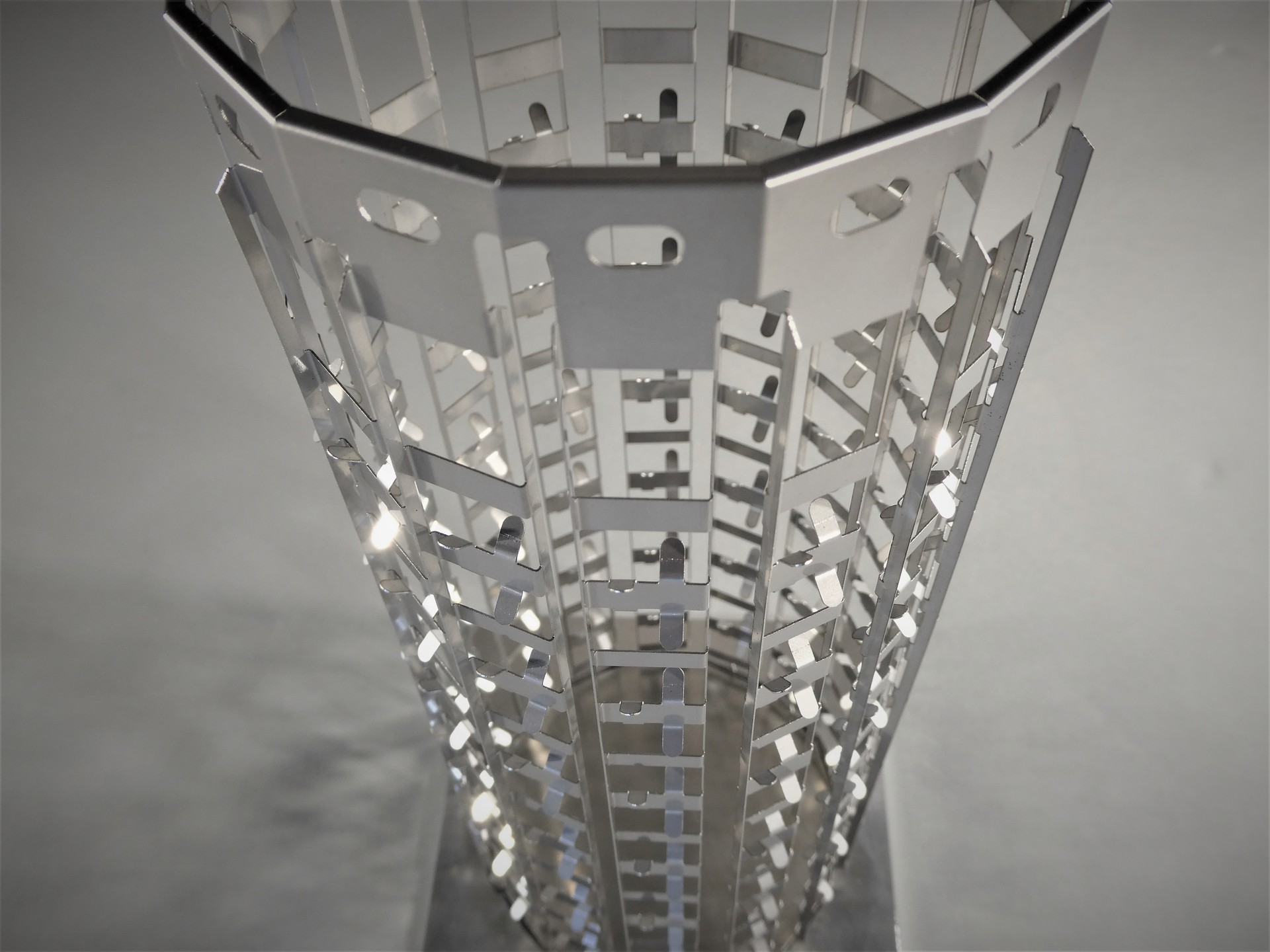

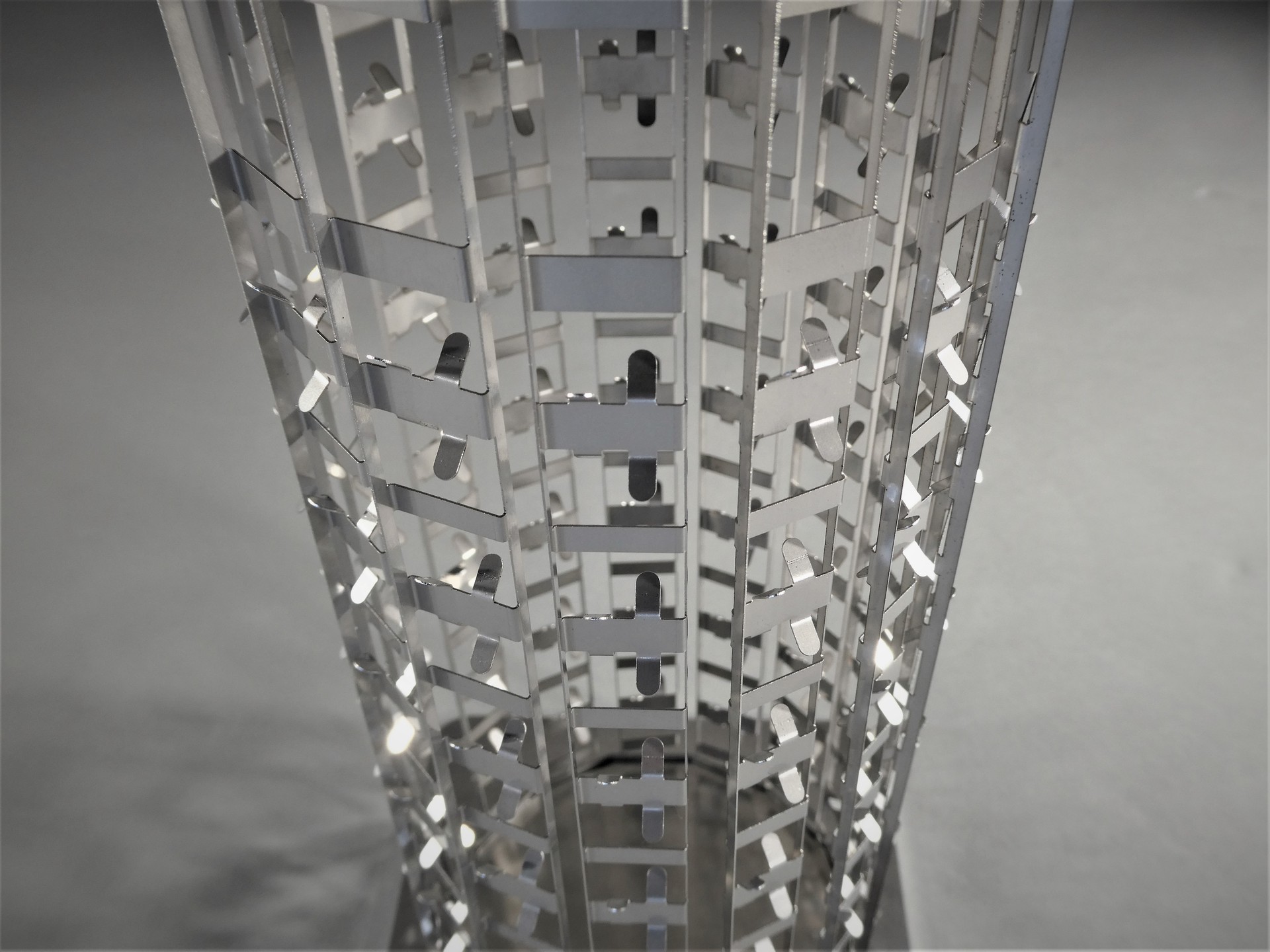

単体097
技能奨励賞
Mixing metal
田中電工 株式会社 (大阪府)
-
・サイズ: W100 × D100 × H250 mm
-
・精度: ± 0.2 mm
-
・プログラム時間: 138 分
-
・加工時間: 378 分／個
-
・加工数量: 2 個
-
・材質: SUS304
-
・板厚: 0.3 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
プログラム
レーザ加工
曲げ
アピールポイント
■多工程かつ環状曲げの難加工品です。

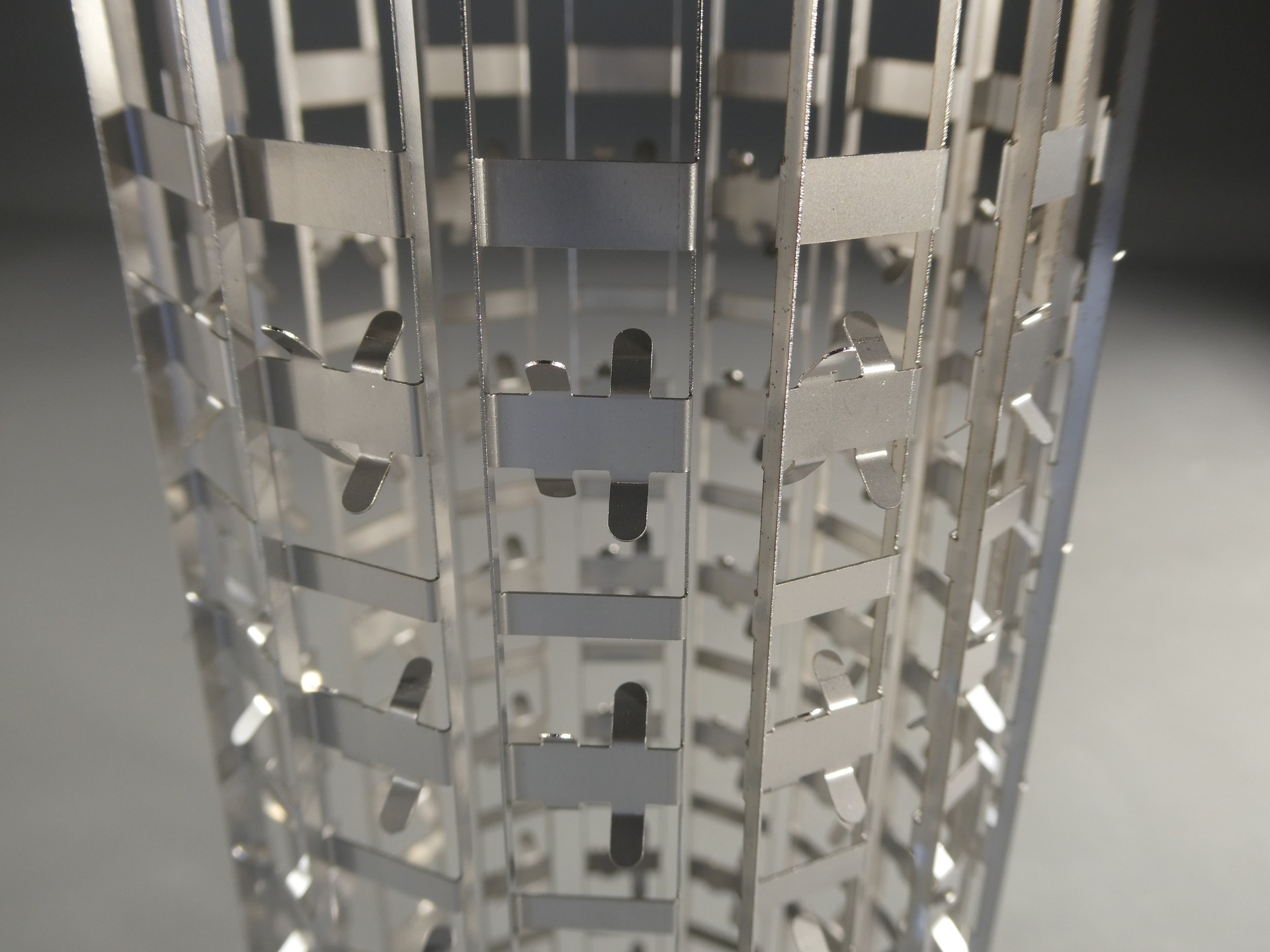

・全部で336箇所ある爪曲げは、専用押し型により曲げ回数と加工時間を大幅に短縮しました。
・円形上の曲げ精度と同時に各面のねじれを無くす為、熟練者の技能によって曲げの位置決めに細心の注意を払い加工を進めました。
