第36回優秀板金製品技能フェア
単体品の部 全107作品
単体086
技能奨励賞

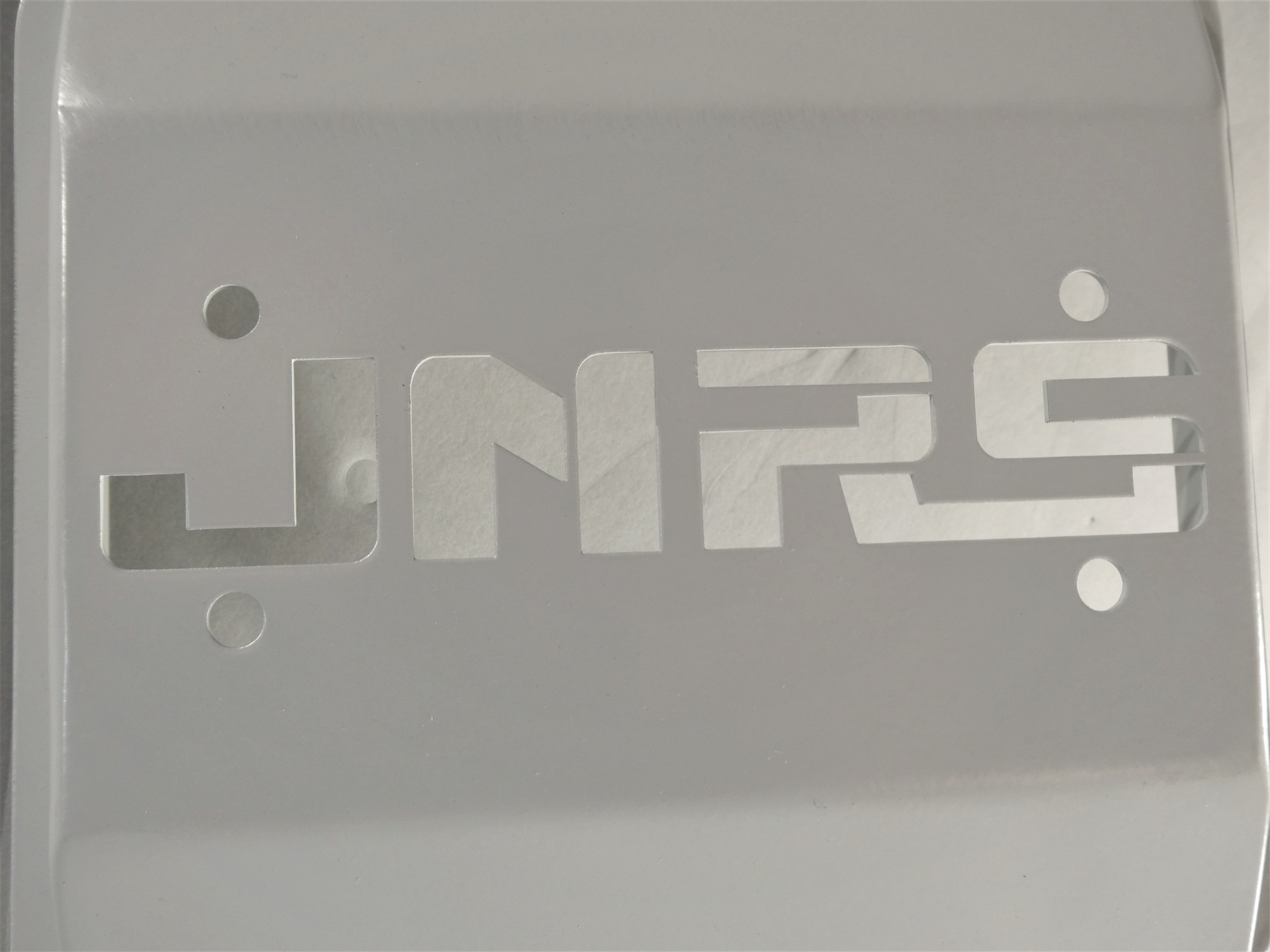

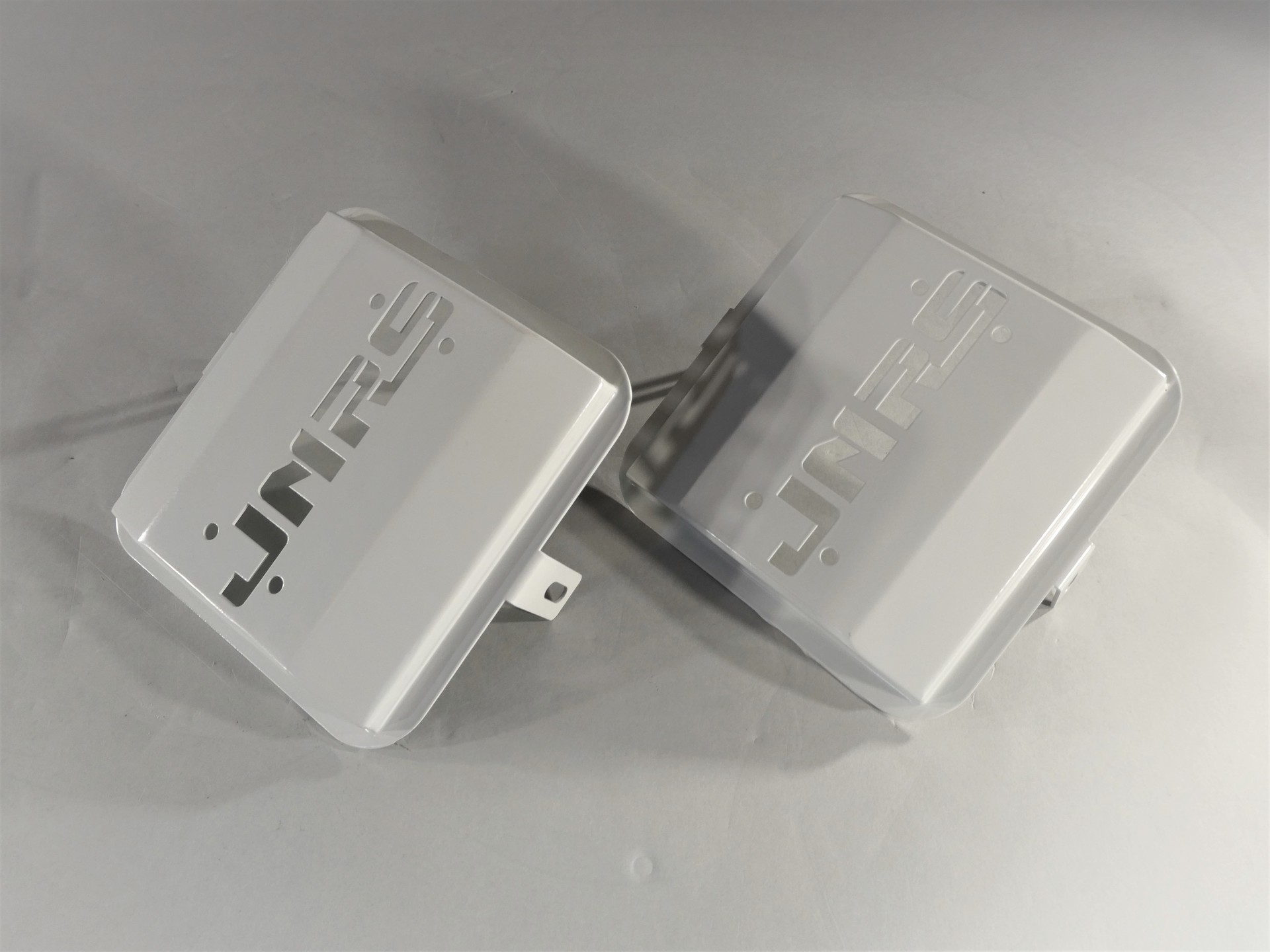

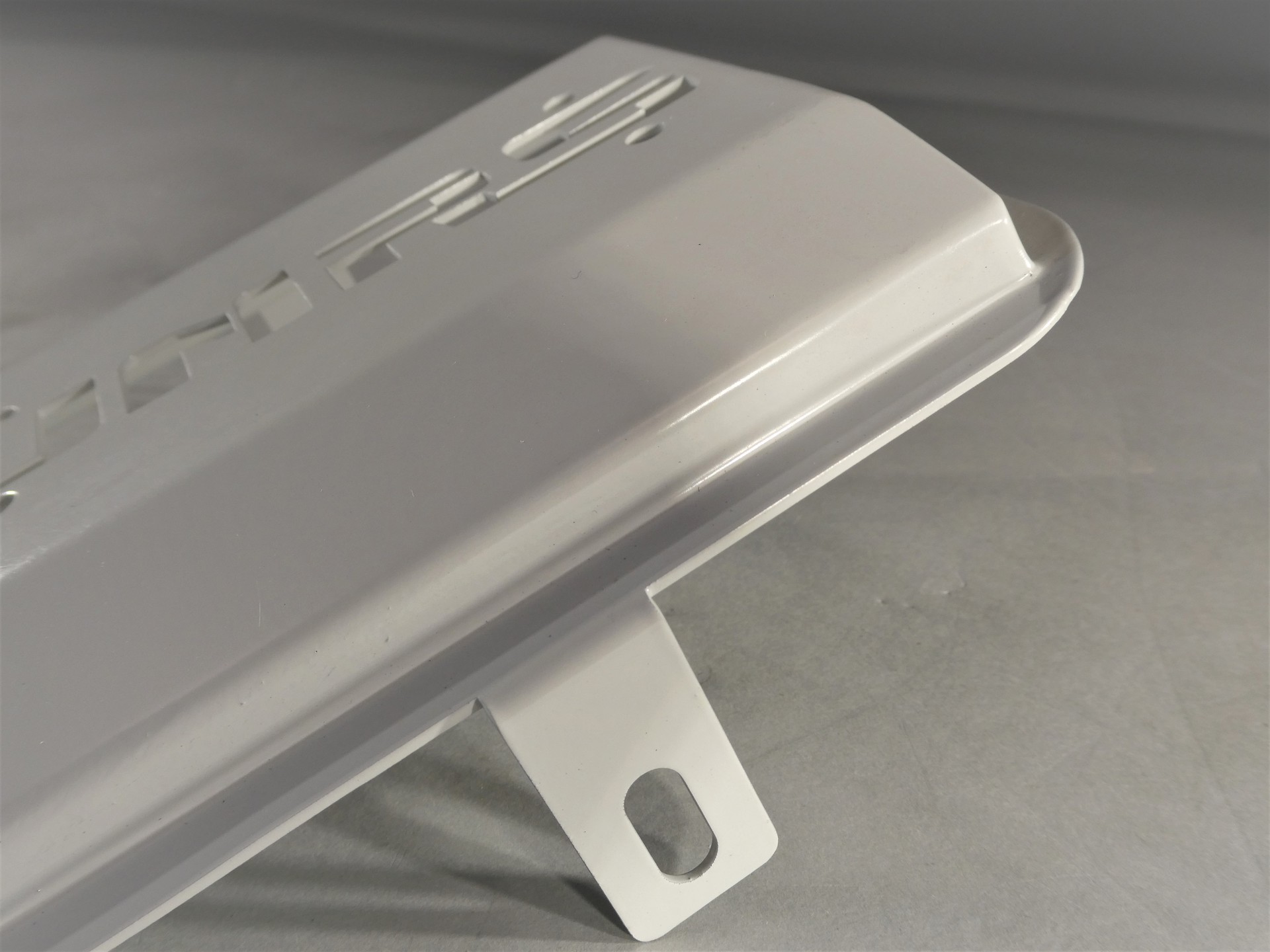

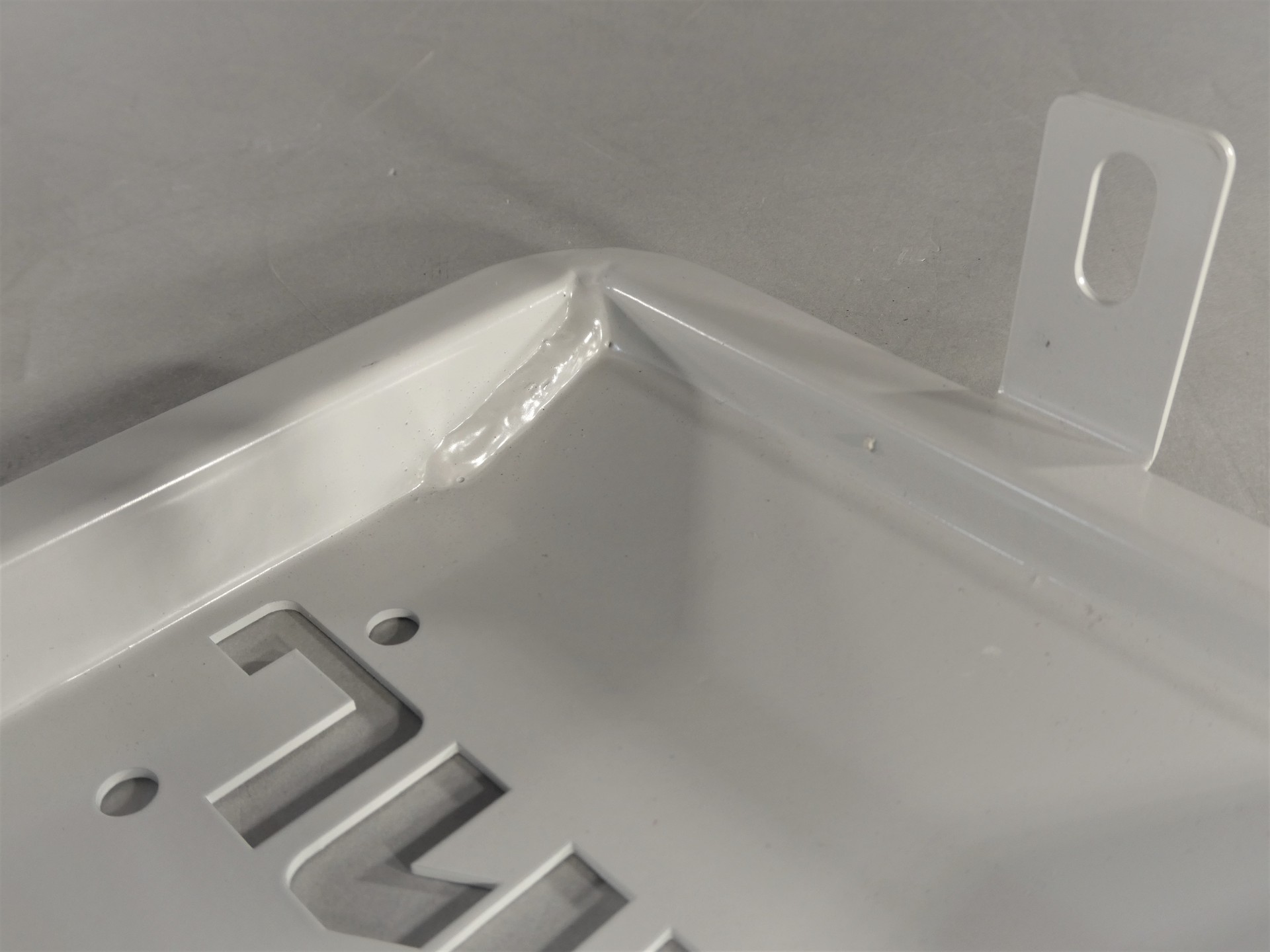

ケーブルターミナルカーバー
宁夏巨能机器人股份有限公司 (China)
-
・サイズ: W200 × D30 × H200 mm
-
・精度: ± 0.2 mm
-
・プログラム時間: 1 分
-
・加工時間: 5 分/個
-
・加工数量: 2 個
-
・材質: SPCC
-
・板厚: 1.5 mm
-
・作品種類: 量産品
加工工程
設計
CAD/CAM
曲げ
アピールポイント
外観重視の部品である為、精度要求は高くできました。
加工工程の調整により、1回だけの曲げで製品を完成しました。
