第36回優秀板金製品技能フェア
単体品の部 全107作品
単体084
技能賞

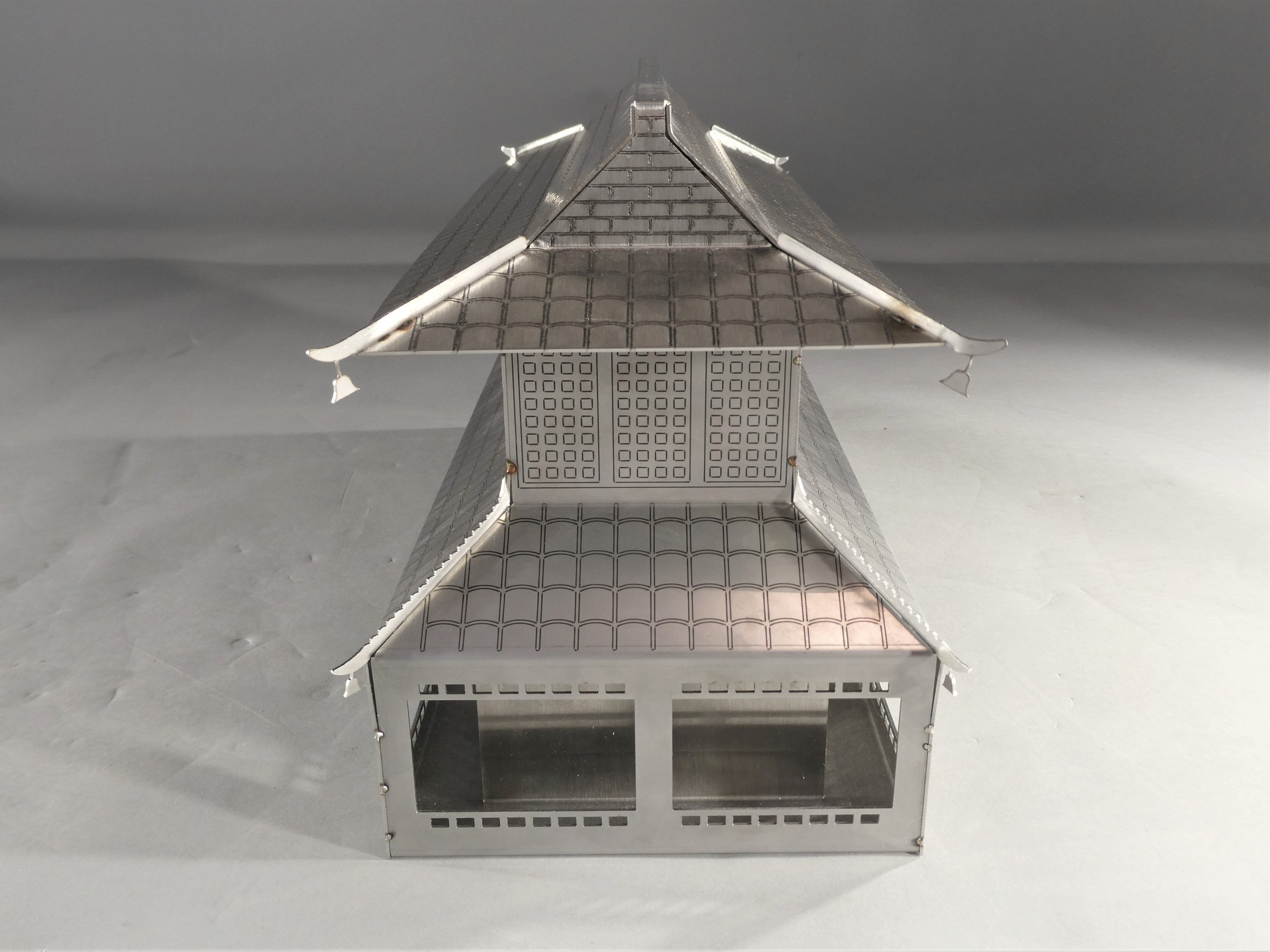

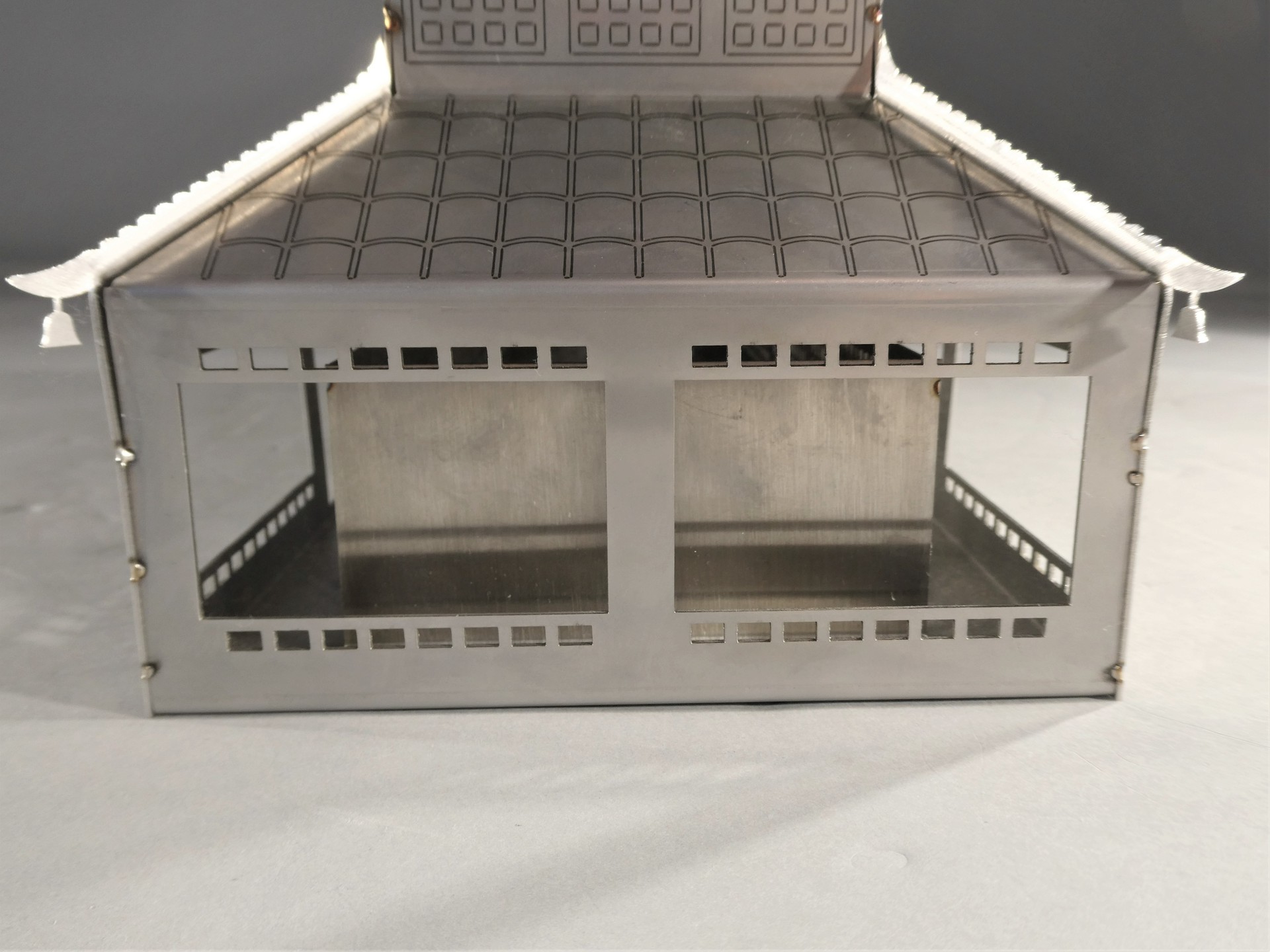

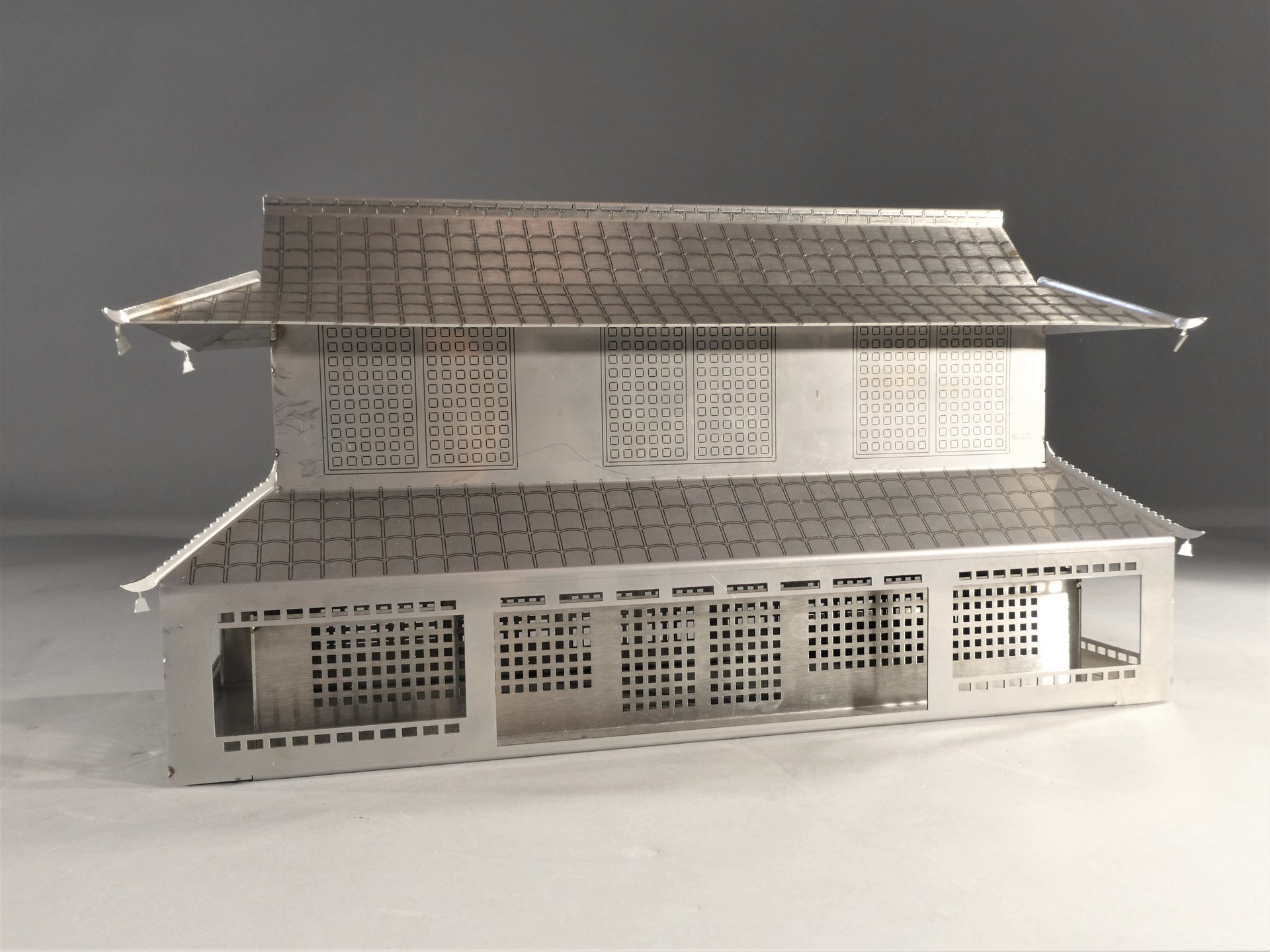

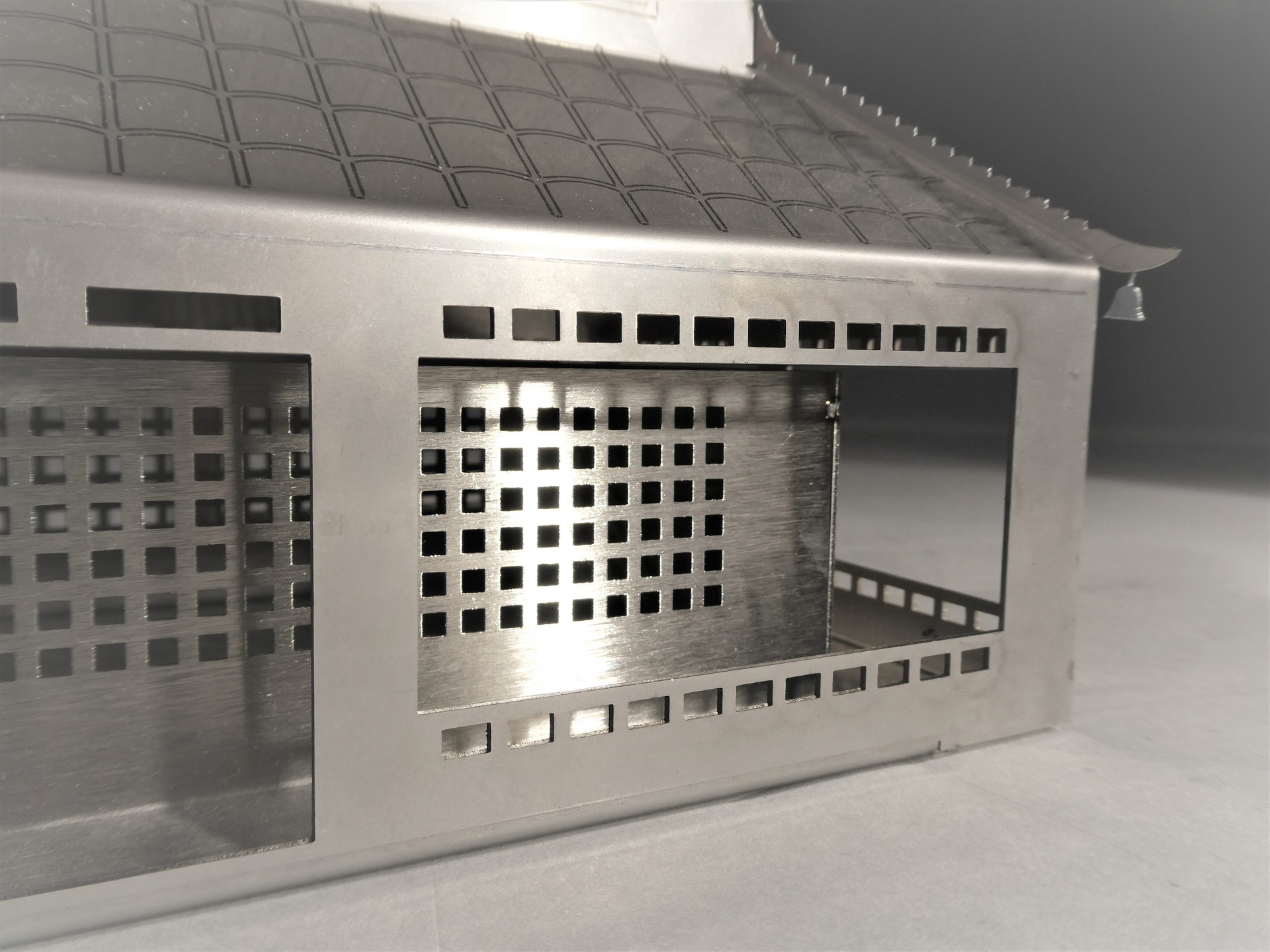

二階建ての建物
北京首信圆方机电设备有限公司 (China)
-
・サイズ: W386 × D163 × H200 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: - 分
-
・加工時間: 70 分／個
-
・加工数量: 2 個
-
・材質: 304
-
・板厚: 1 mm
-
・作品種類: 試作品
加工工程
設計
CAD/CAM
ブランク
曲げ
溶接
アピールポイント

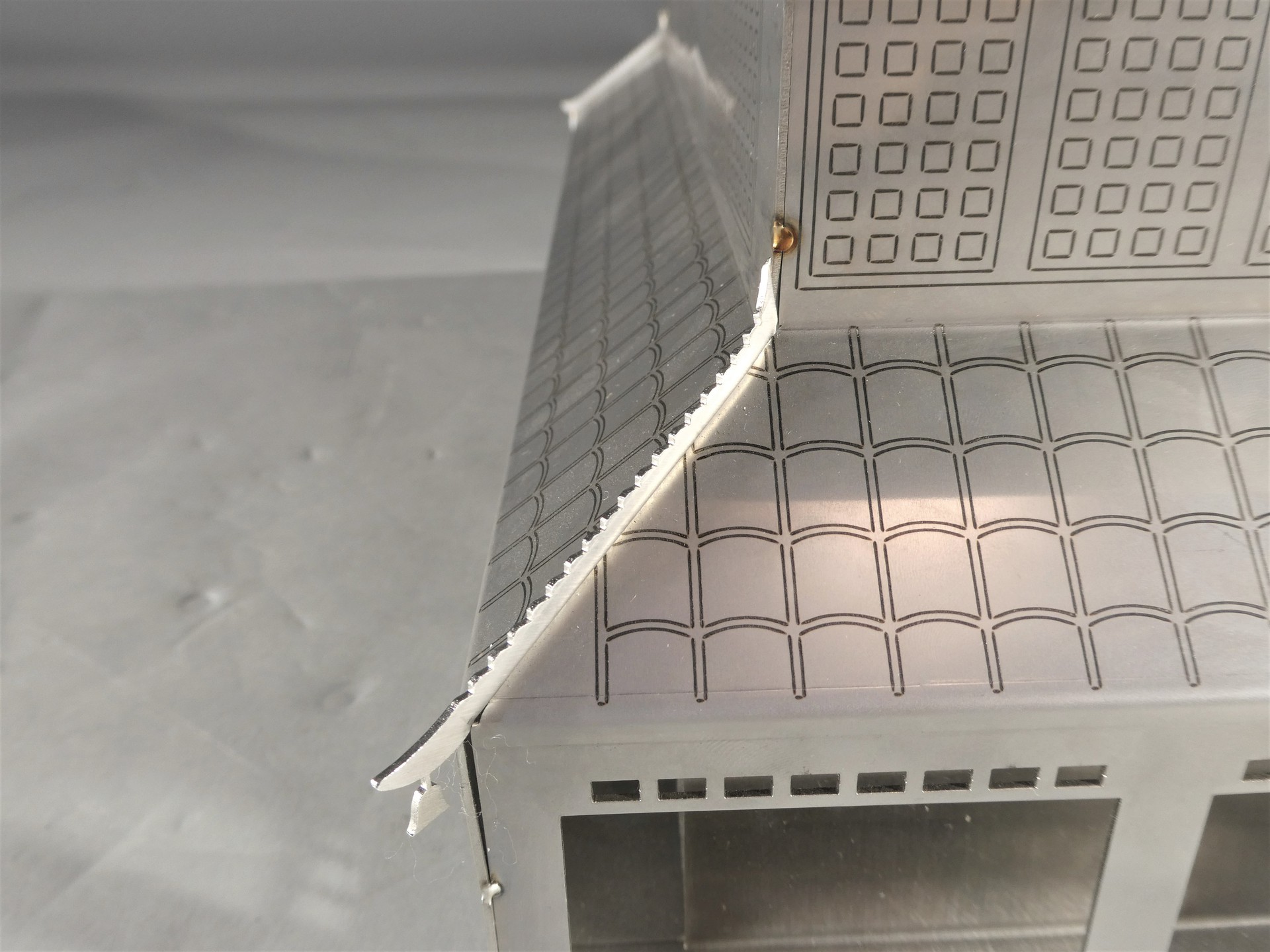

本作品の一番難しい所は、屋根にある4か所の角です。
寸法が小さく、アックゲージの突き当てができない為、
今回は、レーザで曲げ線をマーキング加工し、
作業者の目視で曲げ作業を行いました。
