単体067

技能奨励賞

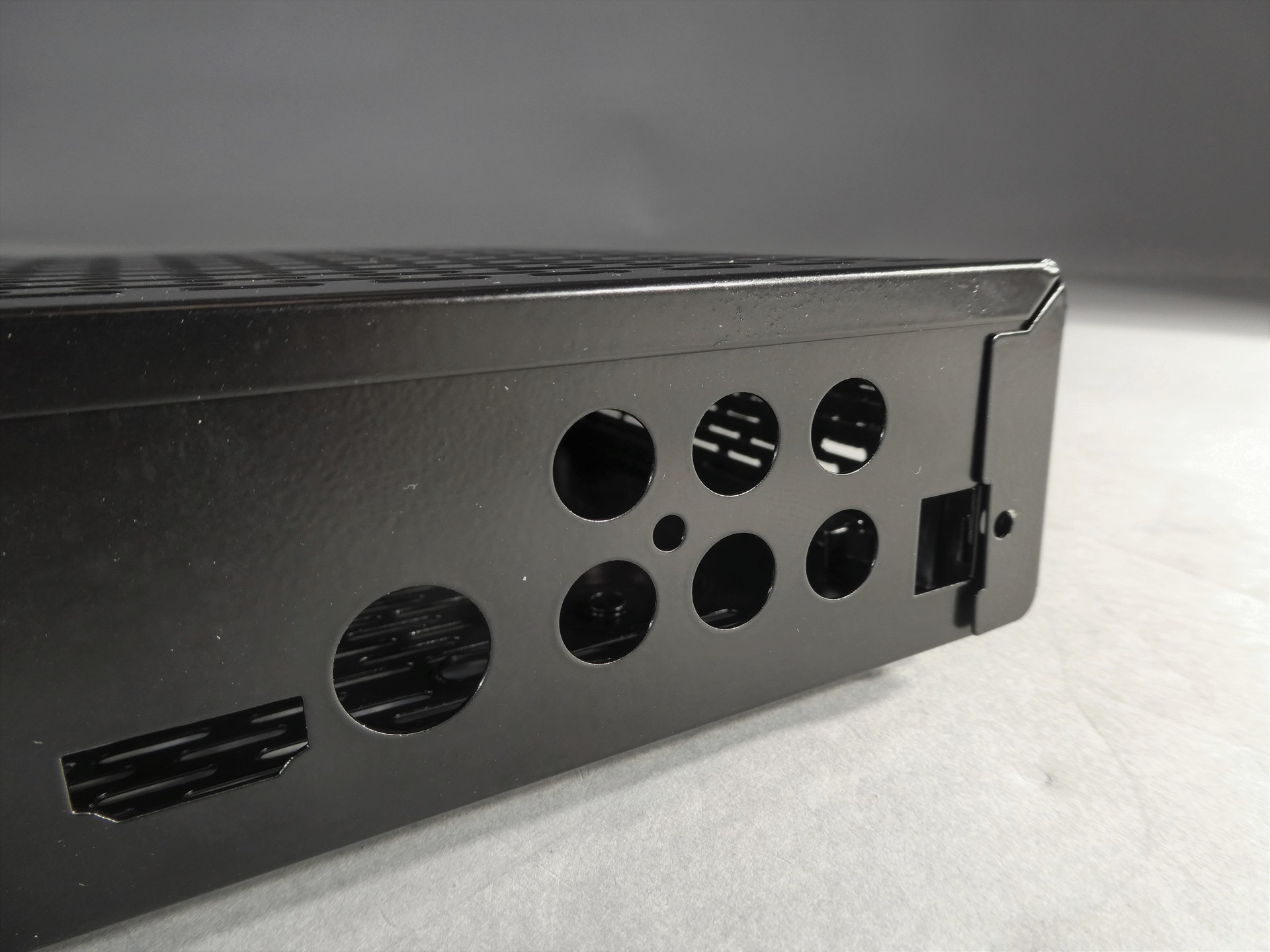

セットトップボックスケース

PRO-MADE (Korea)

  • サイズ: W190 × D270 × H52 mm

  • 精度: ± 1 mm

  • プログラム時間: 60 分

  • 加工時間: 420 分/個

  • 加工数量: 2 個

  • 材質: SECC

  • 板厚: 0.6 mm

  • 作品種類: 試作品

加工工程

  • 設計

  • CAD/CAM

  • ブランク

  • ブランク

  • ブランク

  • 曲げ

  • 仕上げ

アピールポイント

約10年前に生産していたセットトップボックス製品で、今回塗装をして出品することになりました。この製品は量産前の試作品で、保有しているレーザマシン、ベンディングマシンで制作しました。

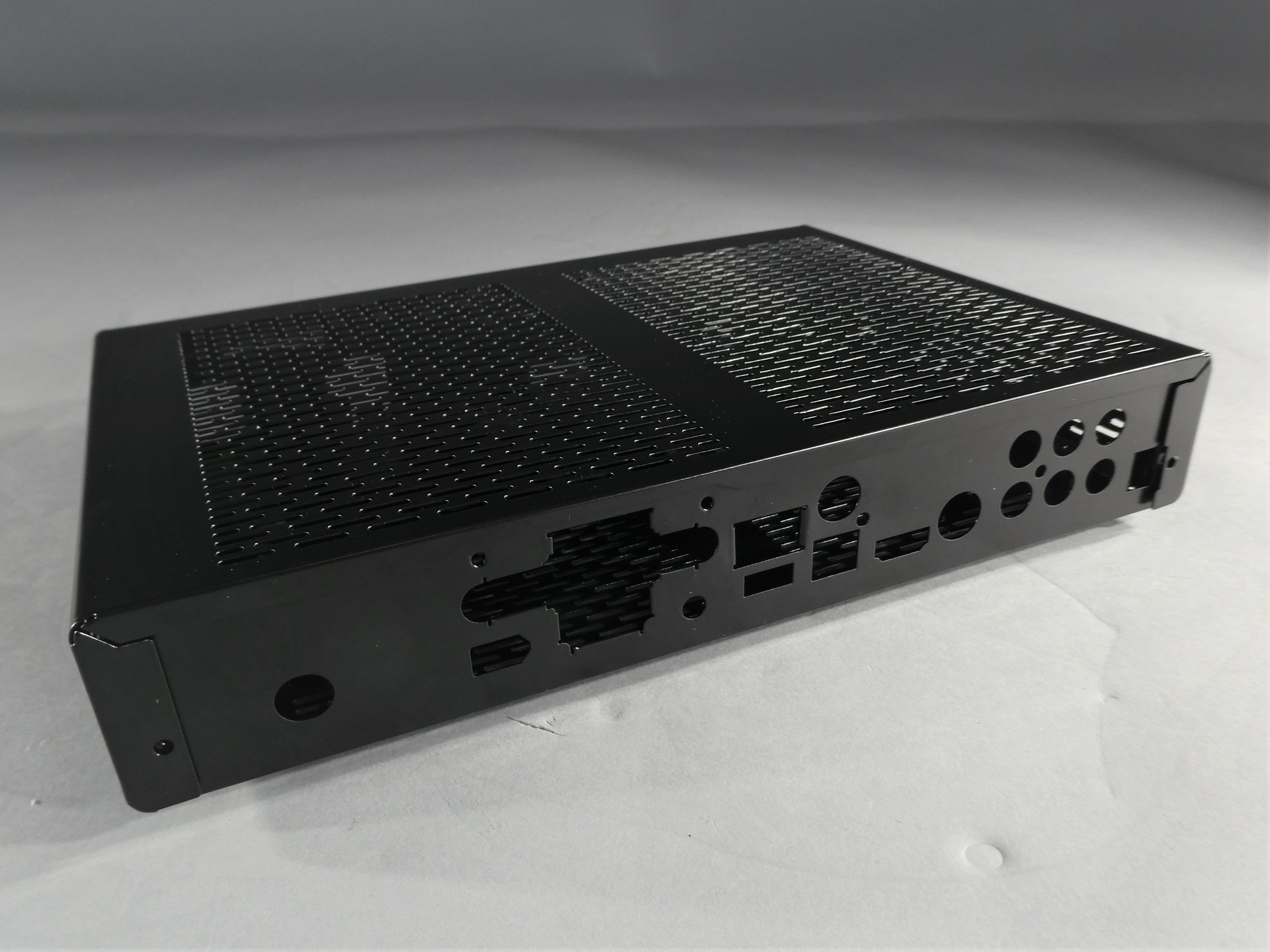

①上面と底面に多くの穴がありますが、熱が集中することを避けるために、いくつかのパターン(両端1行ずつ加工・対角方向にも加工など)で加工しております。

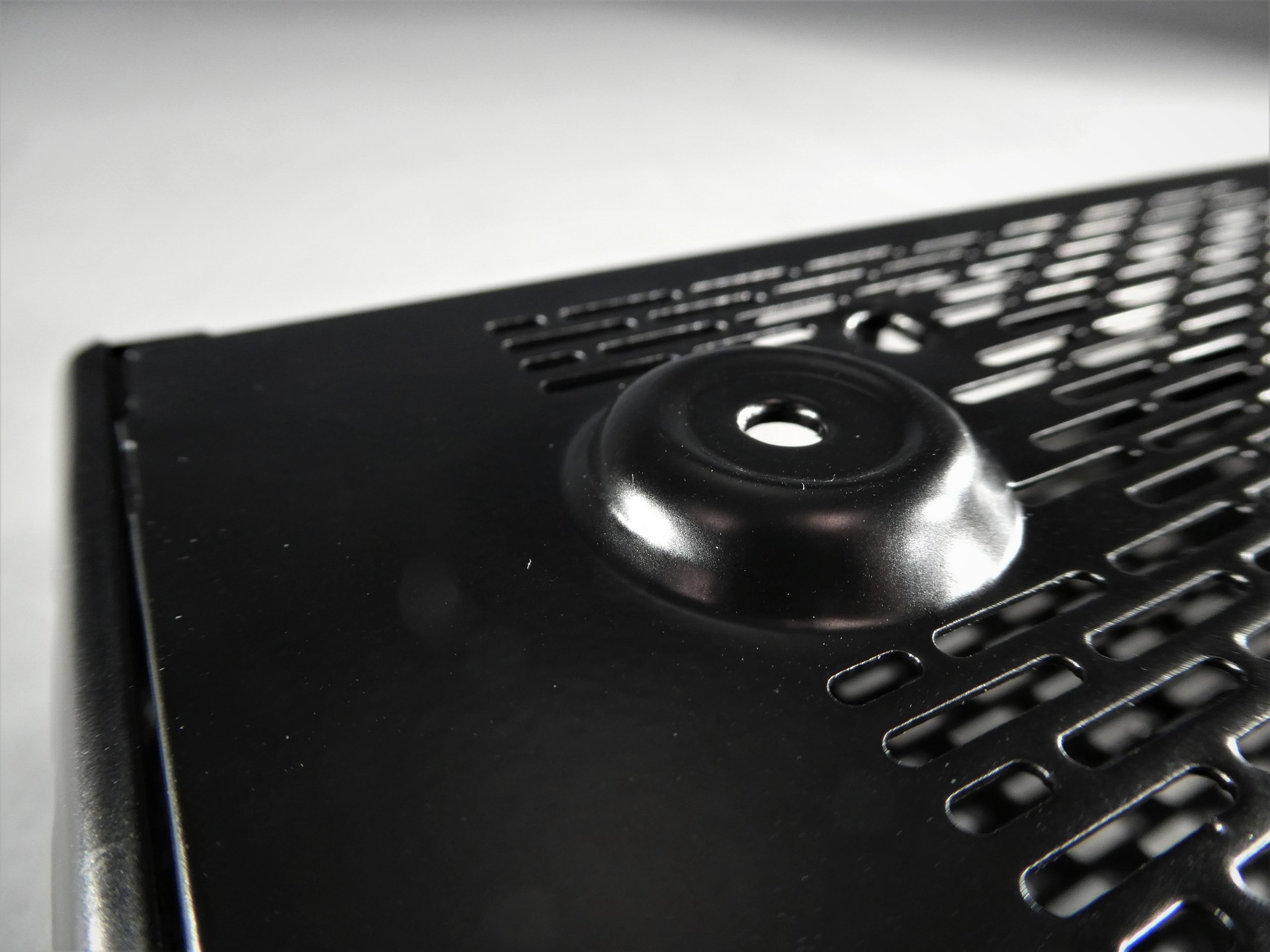

②穴加工後、プレスマシンで成形加工を行い、成形加工周辺に追加穴加工をする際はFO-3015NTのヘッドを成型の高さ以上の位置でレーザビームで穴加工をすることで、穴の変形防止を工夫しました

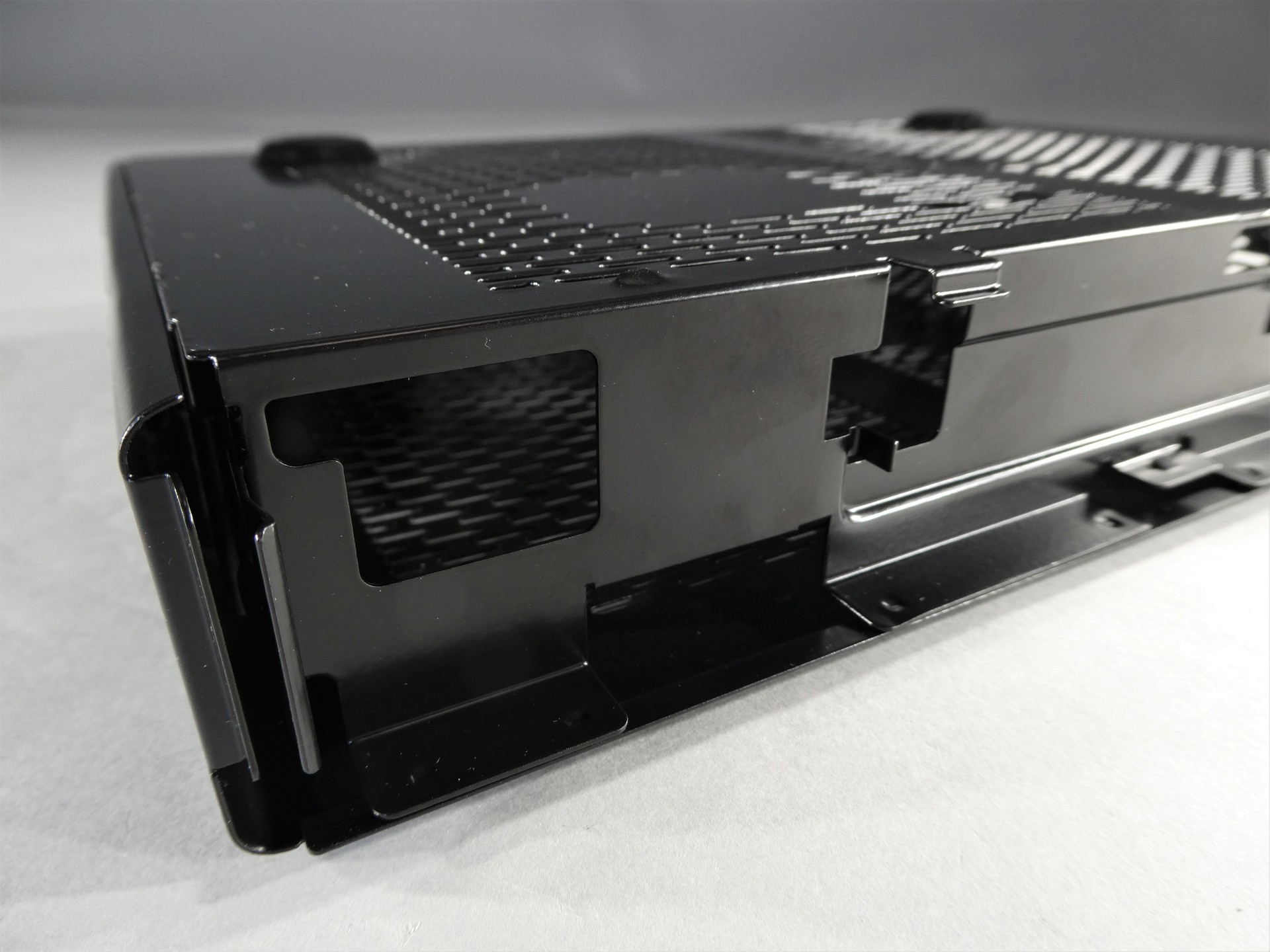

③AMADAの90°ベンディング金型を利用して、曲げられた"内R"を最小限に押さ、事前に作っておいた"小さな曲げ部分"(製品の内部に位置)が四角ホール(位置決めホール役割)に曲げ加工を通じて正確に合うように作られています。
