第36回優秀板金製品技能フェア

単体品の部 全107作品

単体066

技能賞

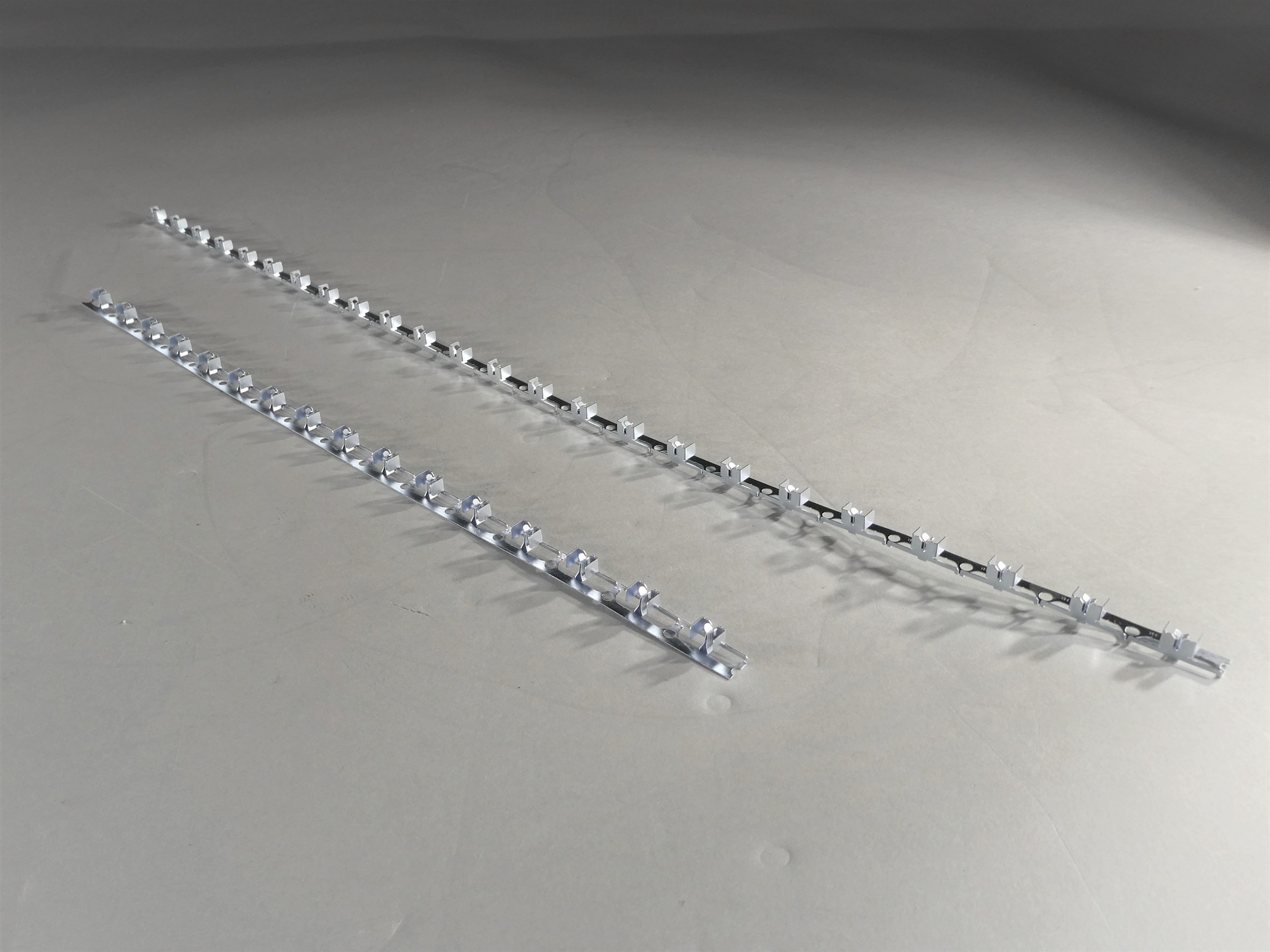

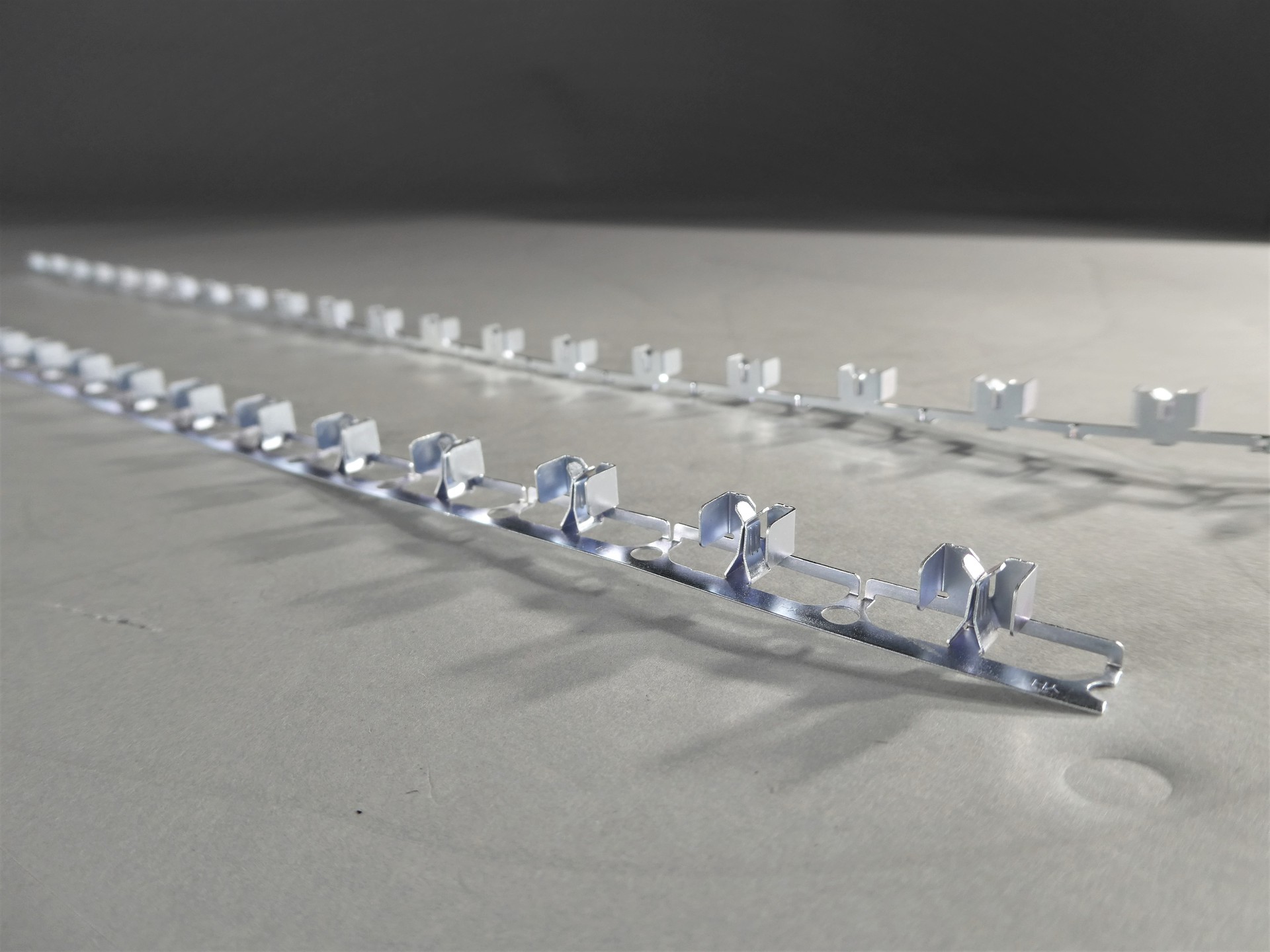

テレビ部品

PRO-MADE (Korea)

  • サイズ: W8.2 × D550 × H7.0 mm

  • 精度: ± 0.5 mm

  • プログラム時間: 60 分

  • 加工時間: 1200 分/個

  • 加工数量: 2 個

  • 材質: リン青銅

  • 板厚: 0.2 mm

  • 作品種類: 試作品

加工工程

  • 設計

  • CAD/CAM

  • ブランク

  • 曲げ

  • 仕上げ

アピールポイント

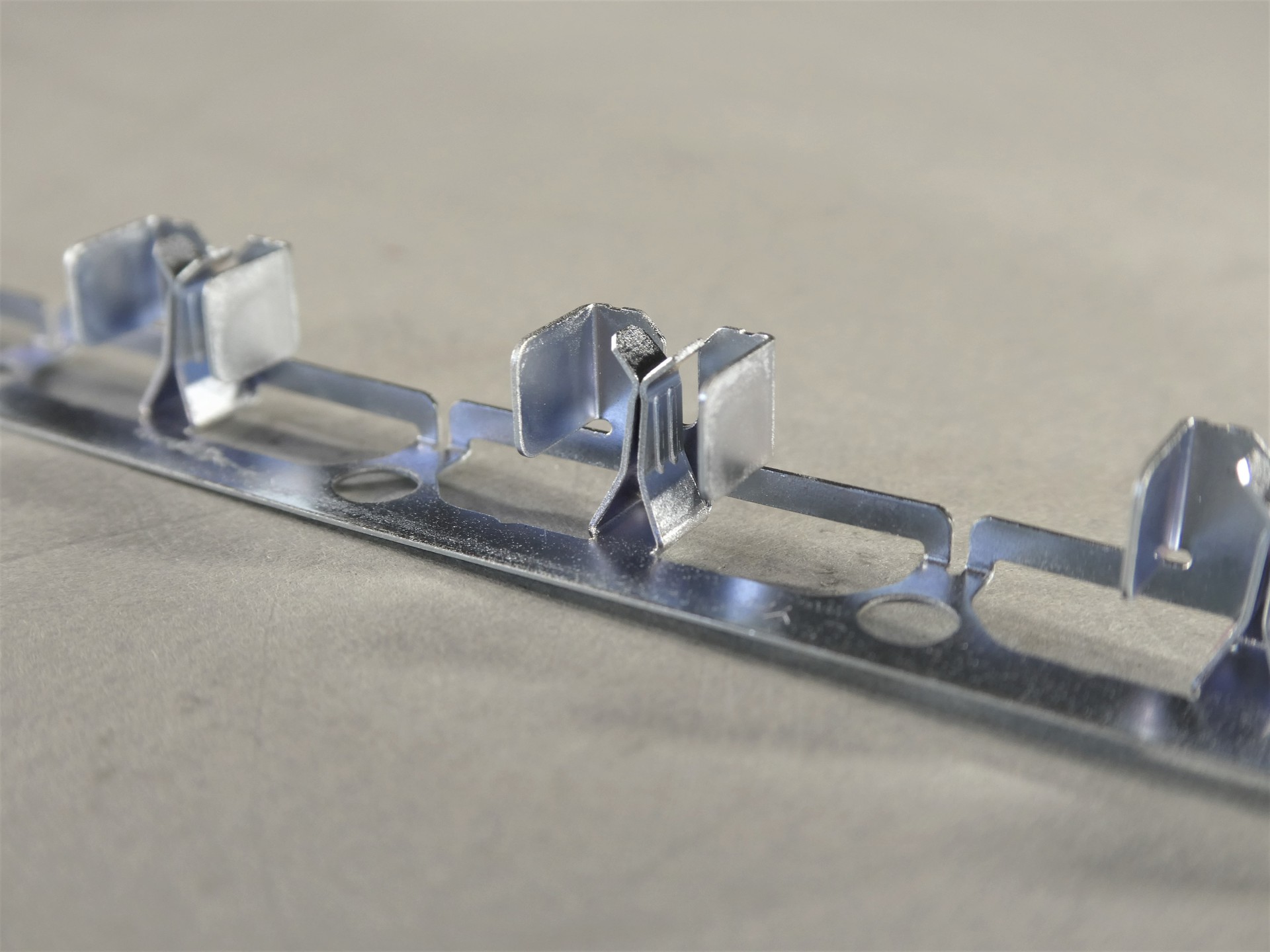

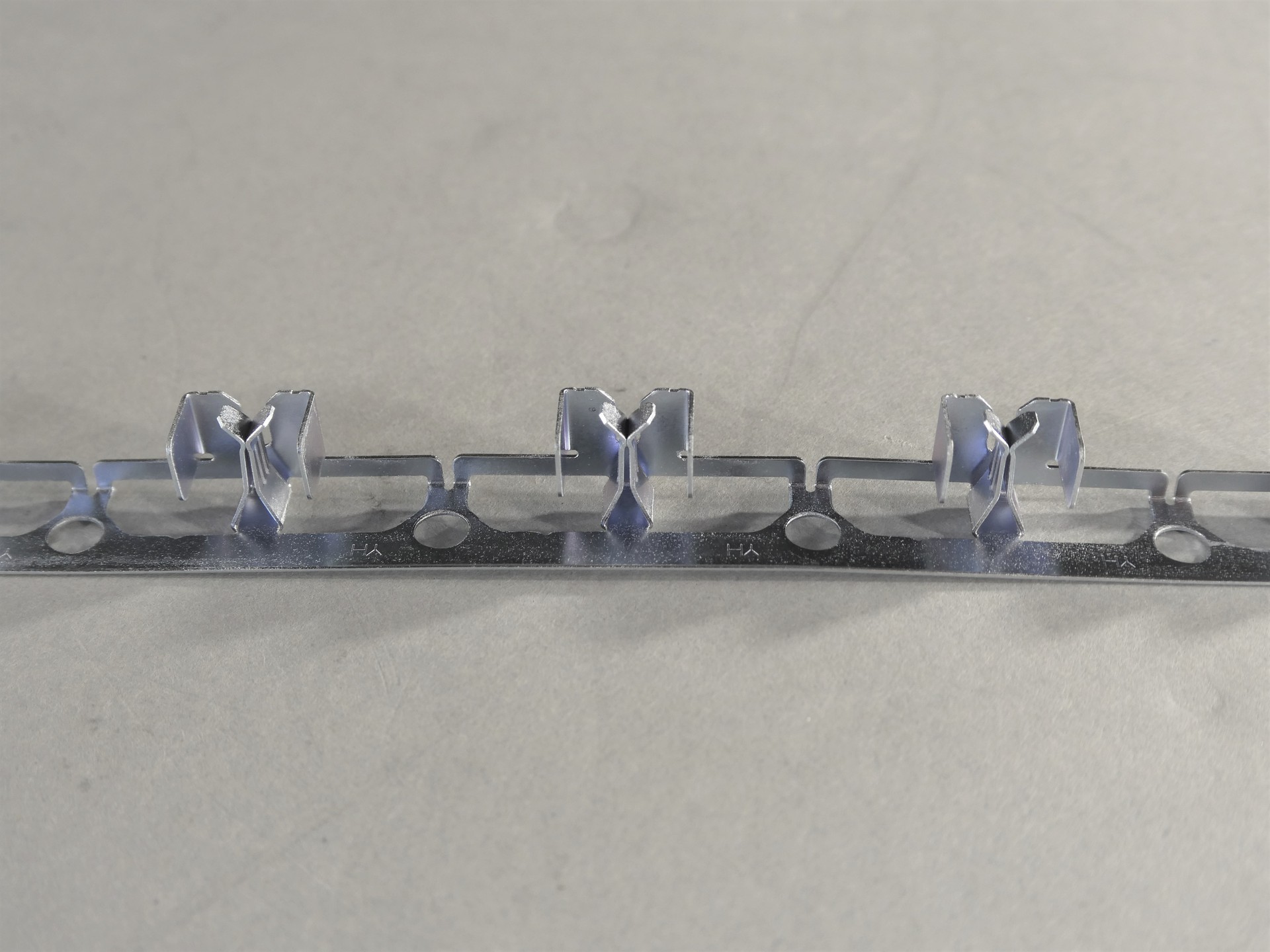

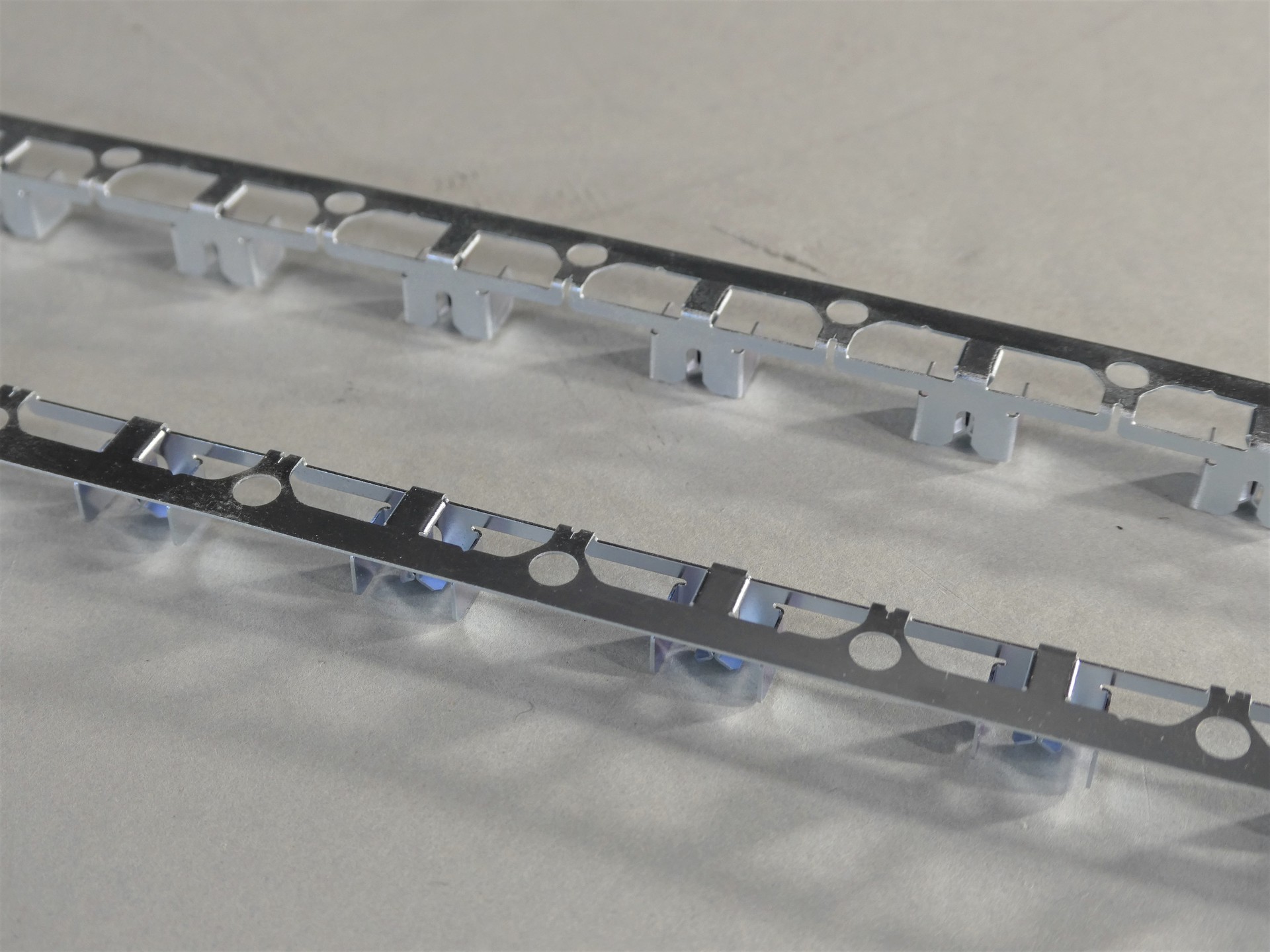

電気電子部品を主に生産しており、こちらはテレビで使用される部品です。量産前、試作品製作は保有のレーザマシンとベンディングマシンで制作します。本製品はFO-3015NTとRG-50A/Bを利用し、直接手作業で精密に制作しました。FO-3015NTでCutting作業時、素材の下に治具を作り、ガイドピンで固定しレーザ加工を行いました。その後繊細な曲げ1つ1つをRG-50で曲げ加工し、特殊制作した金型で精密な曲げができました。2つの製品が対になって位とが位置する部分に「部品LED Bar」を連結して使用します。ベンディングマシンのバックケージ及び金型ダイ部に特殊ジグを使用し、曲げ工程を行いながら制作を行っていきます。寸法が小さく、精密性を求めるため、製品完成まで20時間程度(準備作業含め約3日)かかります。
