第36回優秀板金製品技能フェア

単体品の部 全107作品

単体062

技能奨励賞

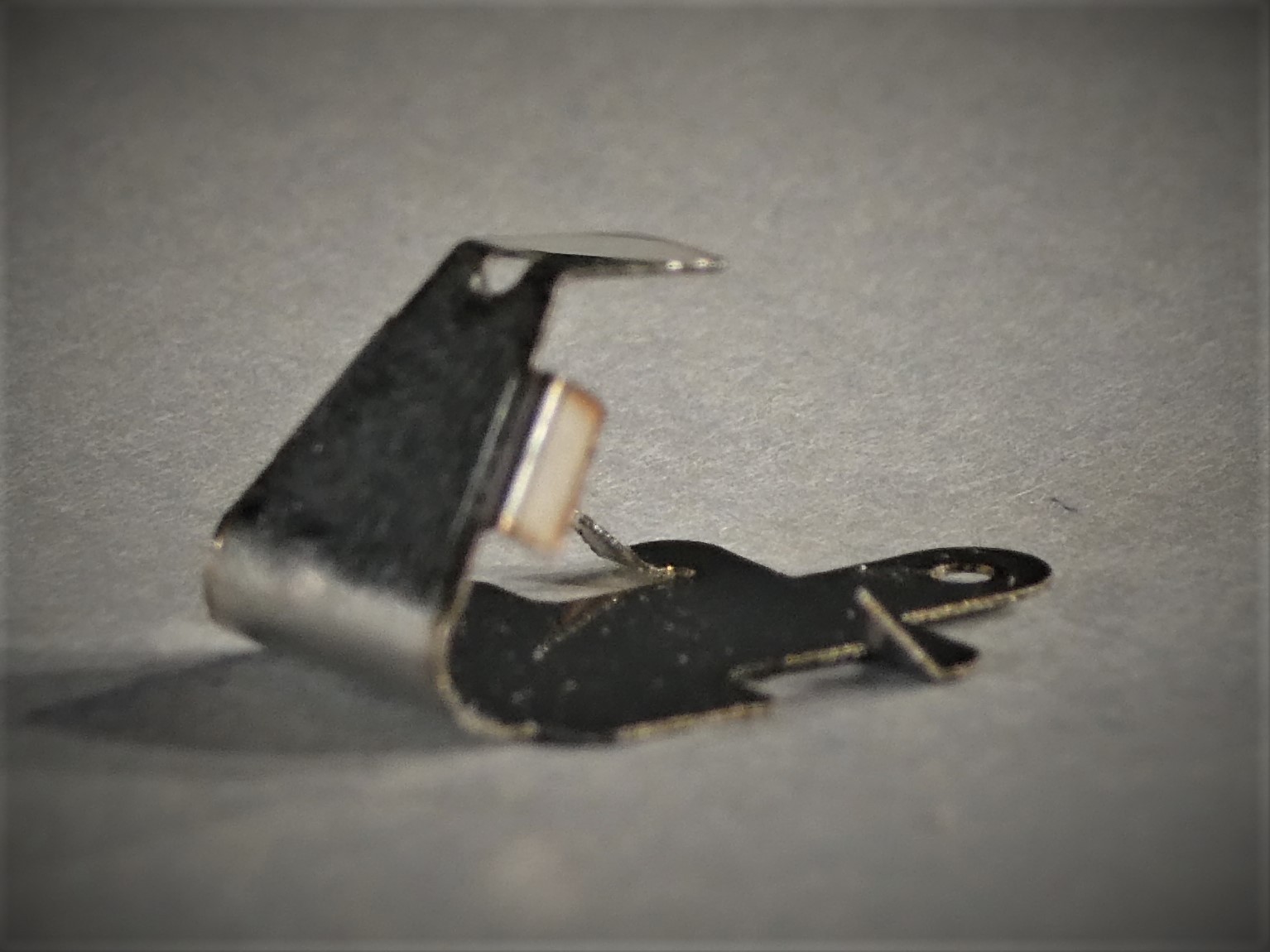

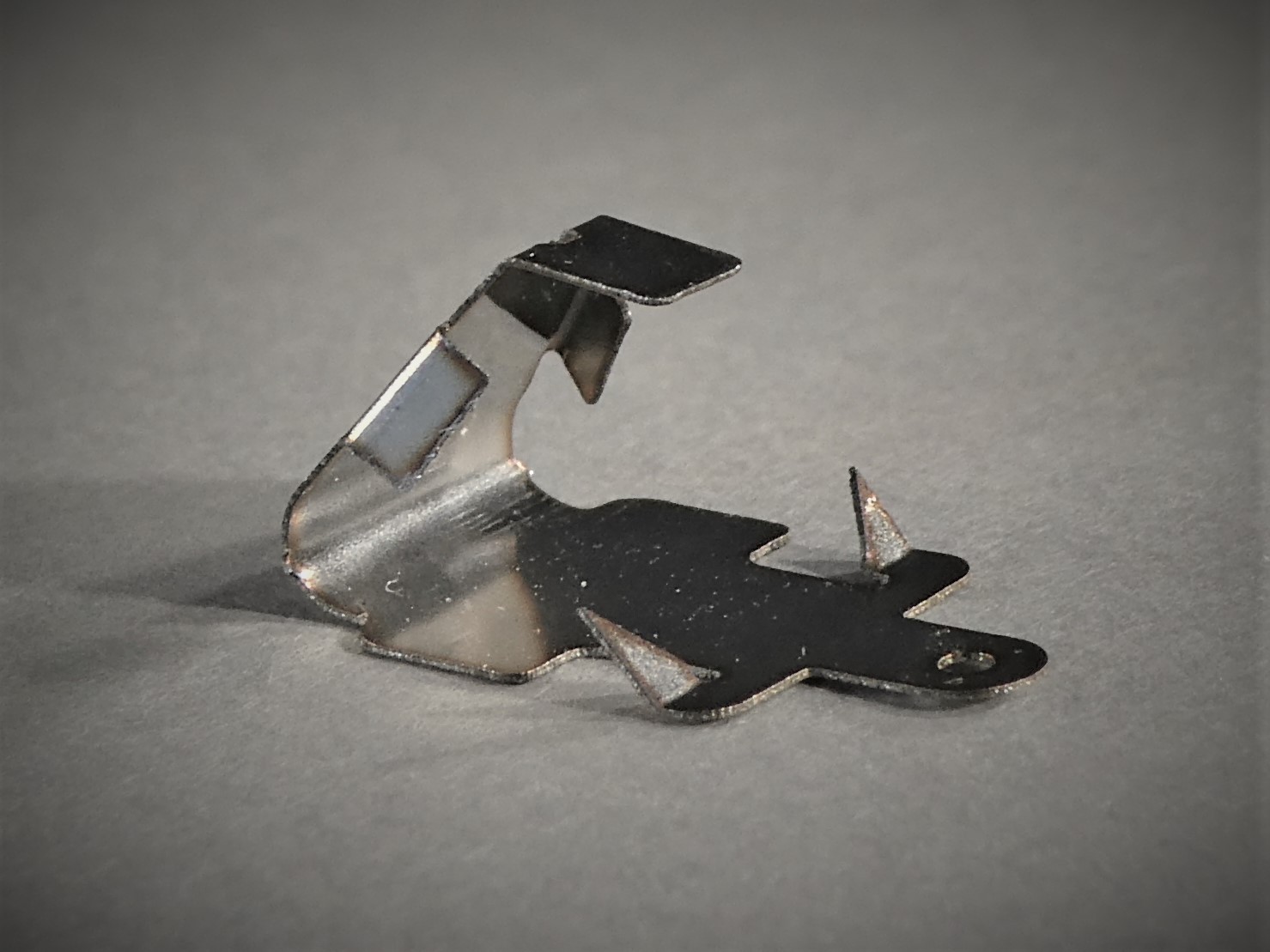

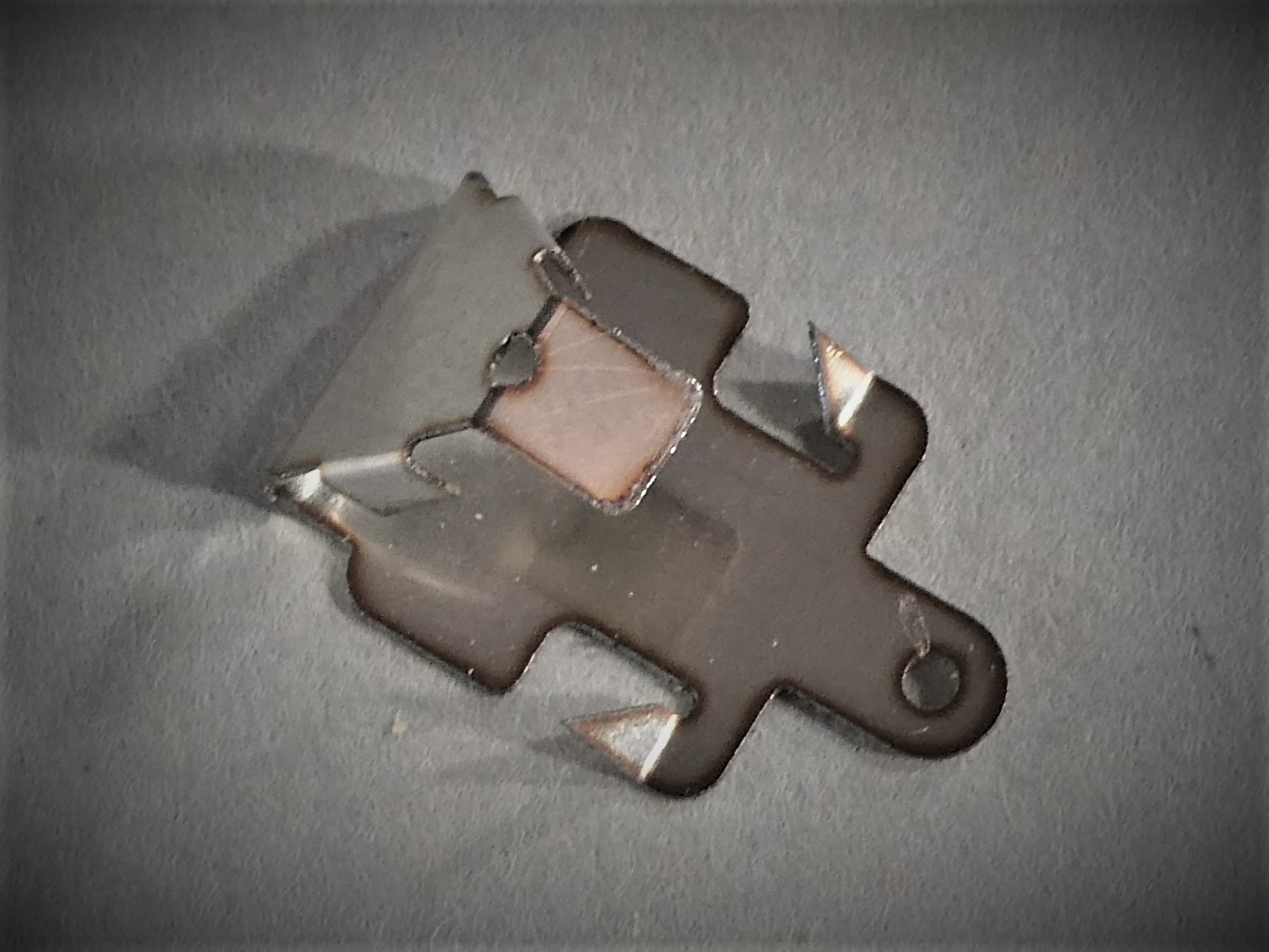

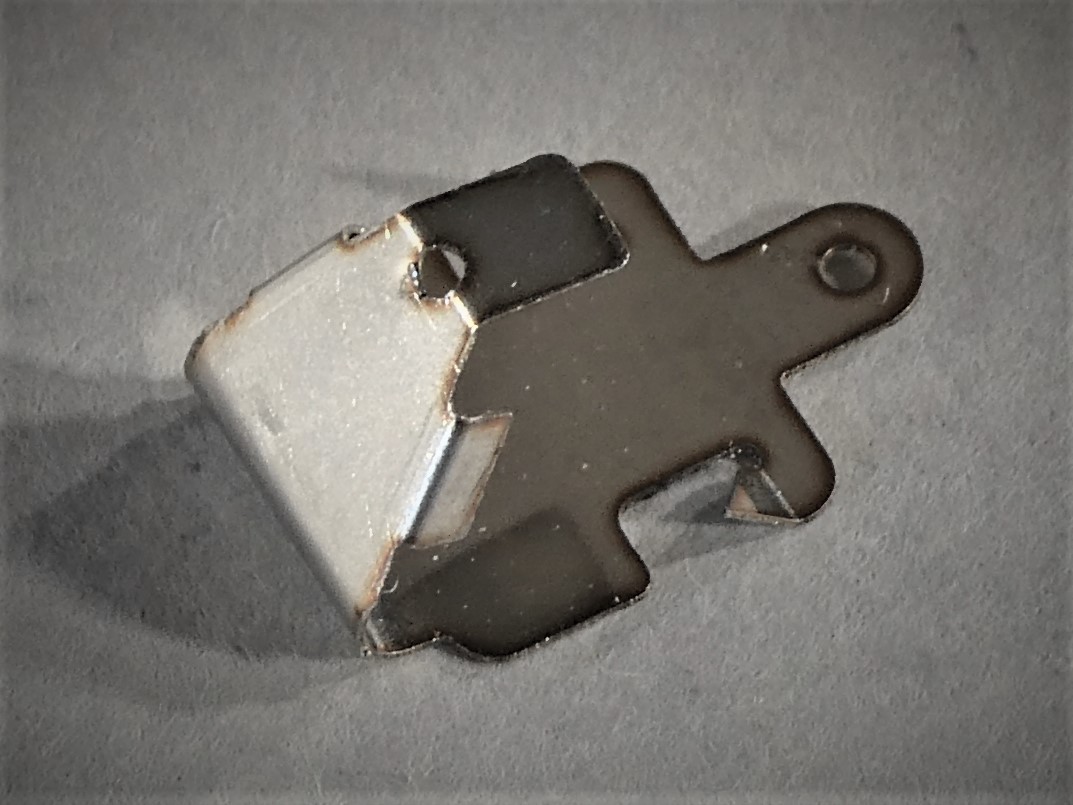

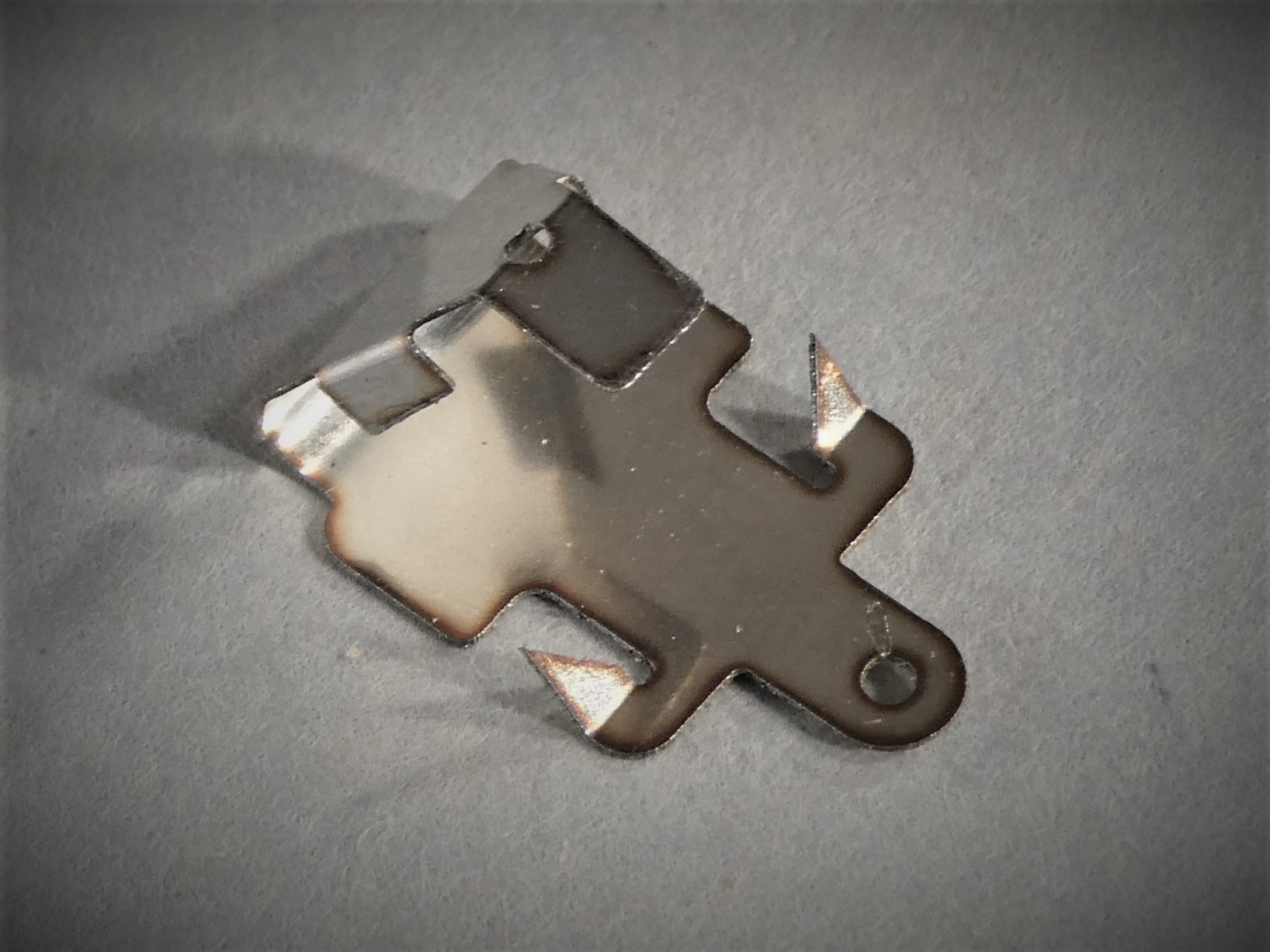

音響部品

株式会社 鳩山製作所 (埼玉県)

  • サイズ: W9 × D14 × H8 mm

  • 精度: ± 0.1 mm

  • プログラム時間: 60 分

  • 加工時間: 30 分/個

  • 加工数量: 1 個

  • 材質: SUS301CSP

  • 板厚: 0.15 mm

  • 作品種類: 試作品

加工工程

  • 展開

  • プログラム

  • レーザ加工

  • 治具(金型含む)加工

  • 曲げ

アピールポイント

SUS301CSPの板厚0.15㎜を熱歪みを抑えながらレーザ切断しました。

通常のベンダー金型では曲げられない極小フランジも自作の金型にて加工しました。
